BIM技术在陕西路桥的应用

一、项目背景

湫坡头（陕甘界）至旬邑公路（以下简称本项目）是国家高速公路银百线（G69）陕西境段的重要组成部分，是咸（阳）旬（邑）高速向北的继续延伸，并与甘肃省规划的甜水堡至罗儿沟圈高速公路相接。本项目对陕甘宁革命老区经济振兴，国家和陕西省高速公路网完善，区域优势资源开发以及红色旅游资源开发均具有十分积极的促进作用。

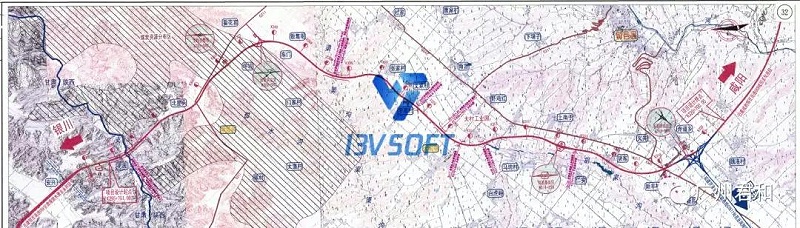

本项目路线起于甘肃境内正宁县花园村以北，支党河特大桥甘肃岸桥头（右幅K295+761）与银百线甜水堡经庆城至永和高速公路顺接（=甘肃段右幅K295+760.831），终点位于陕西境内旬邑县赤道社区西南侧与已建银百线咸旬高速路相接，并通过终点赤道枢纽立交与G3511荷宝线旬邑至凤翔段高速公路相接，路线全长24.939公里。

二、该项目包含的BIM模型内容

1.实景模型：实景航拍及模型提交

2. 桥梁建模：支党河特大桥、梁渠沟大桥、太村产业园1-4号桥、文家村中桥、 新丰桥、 于家沟畔桥、 老虎渠 ，甜水沟桥，15座天桥   分离式立交两座

3. 交叉工程建模：赤道枢纽立交道路，6座匝道桥（BK0+768.49匝道桥，CK0+546匝道桥，CK0+789.5匝道桥，CK1+001.59匝道桥，DK0+530.2匝道桥，FK0+574.94匝道桥），湫坡头立交道路，一座匝道桥（E匝道桥）

4.道路工程：DTM 模型，路线建模，施工便道建模，主路道路，主路防撞护栏，主路以及匝道标线。

5.涵洞，通道部分：30处涵洞，20处通道

6.土建模型：第七册第三册-综合楼，第七册第四册-机修间，第七册第四册-加油站，第七册第四册-设施配套房，第七册第四册-宿舍楼。

7.钢筋部分建模：支党河特大桥，梁渠沟大桥

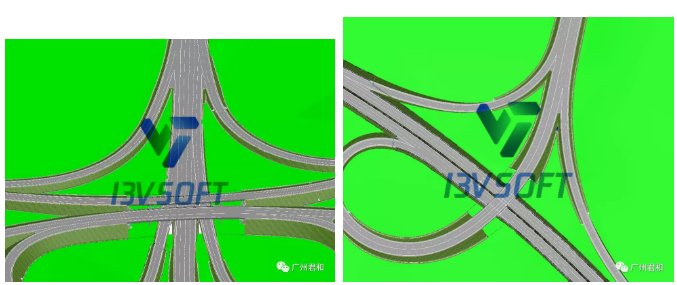

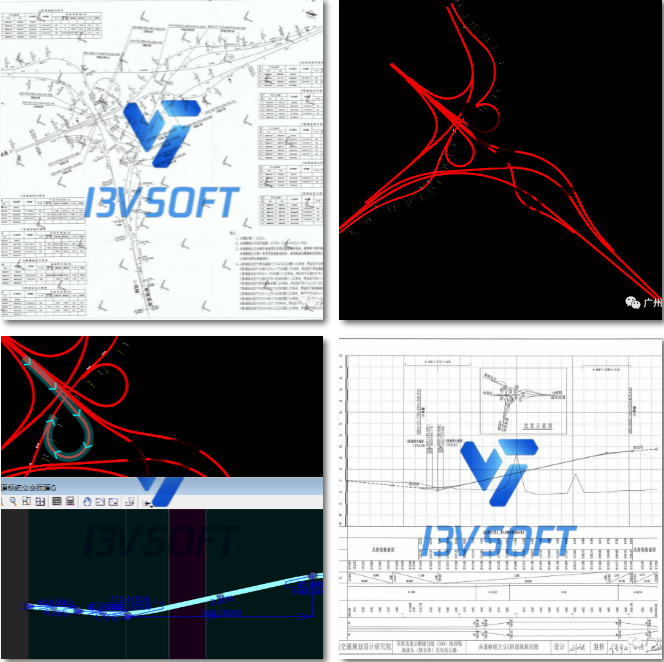

道路工程模型图

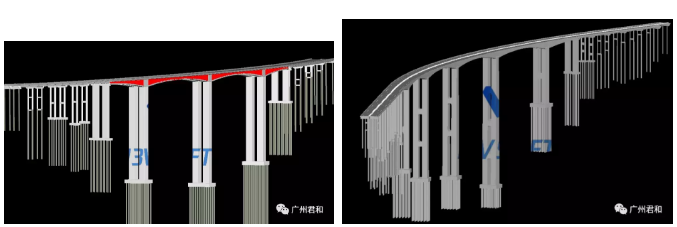

桥梁工程模型图

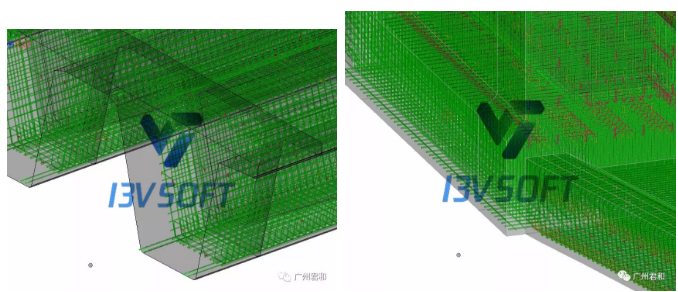

钢筋工程模型图

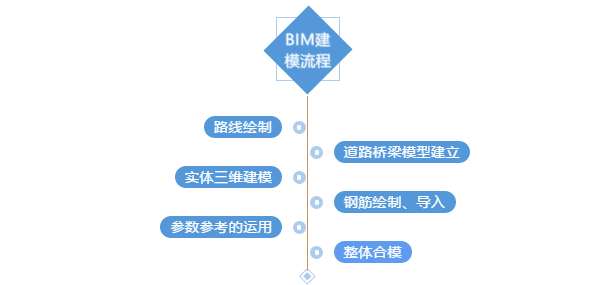

三、桥梁建模概述
