艾三维PNL构件库管理插件

i3v pnl (I3v Pipe Network Library)是基于Bentley OpenRoads平台的地下公共设施开发的一款模块工具,能够将国内本地化的市政管道工程及附属设施图集的节点直接导入到CNCCBIM OpenRoads软件的地下管网库中,供用户直接调用,极大的提高地下管网解决方案的工作效率。

购买咨询

18122393143

产品简介


研发背景

CNCCBIM OpenRoads作为Bentley平台中一款针对市政专业的BIM解决方案专业软件,在软件的地下公共设施模块中,只有非标准的部分节点井,缺乏国内本地化市政管道工程及附属设施的图集库,需要手工创建相关的节点井再导入库中放置使用,具有较大的局限性。基于此,广州君和研发了地下管网插件艾三维PNL。

艾三维PNL简介

艾三维PNL是我司开发团队基于CNCCBIM OpenRoads 平台研发出的本土化地下管网BIM设计插件,该插件包含雨水、污水、给水、电力、通信等共计1100余种市政管道工程及附属设施图集的标准化节点,使用方便快捷。

艾三维PNL视频简介
艾三维PNL优势

1)将国内本地化的市政管道工程及附属设施图集的节点直接导入到CNCCBIM OpenRoads软件的地下管网库中供用户直接调用。

OpenRoads地下管网插件优势

2)CNCCBIM OpenRoads用户不需要重新培训,极大的节省企业对于BIM资源的投入且支持CNCCBIM OpenRoads的各个版本。

3)插件包含雨水、污水、给水、电力、通信等共计1100余种市政管道工程及附属设施图集的标准化节点,使用方便快捷。

CNCCBIM OpenRoads本地化插件

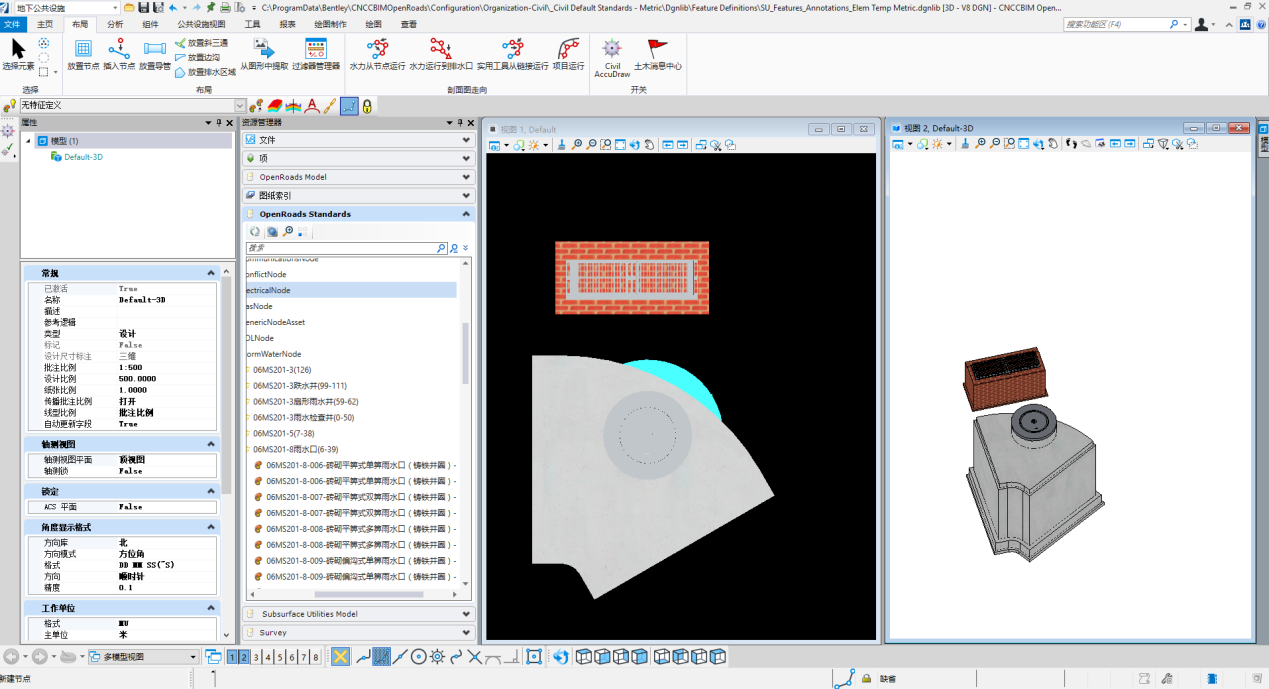

艾三维PNL图集
本标准库已加入的图集有:
1)《通信管道人孔和手孔图集》YD 5178-2009
2)05X101-2地下通信线缆敷设
3)06MS201市政排水管道工程及附属设施(全图集包含1-9 9个图集)
4)07MS101市政给水管道工程及附属设施(全图集包含1-5 5个图集)
5)07SD101-8电力电缆井图集
6)12D101-5电缆敷设
7)GB_T19472.1-2004埋地用聚乙烯(PE)结构壁管道系统第一部分聚乙烯双壁波纹管管材

8)GBT 11836-2009混凝土和钢筋混凝土排水管

CNCCBIM OpenRoads插件艾三维PNL图集

艾三维PNL部分功能

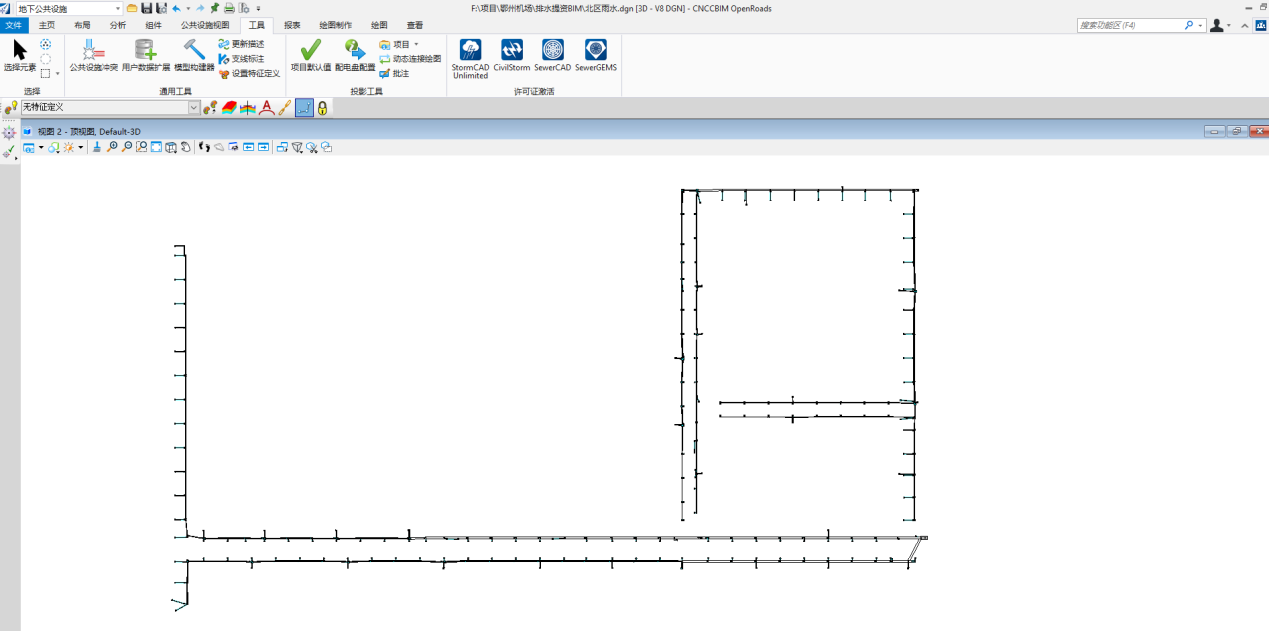

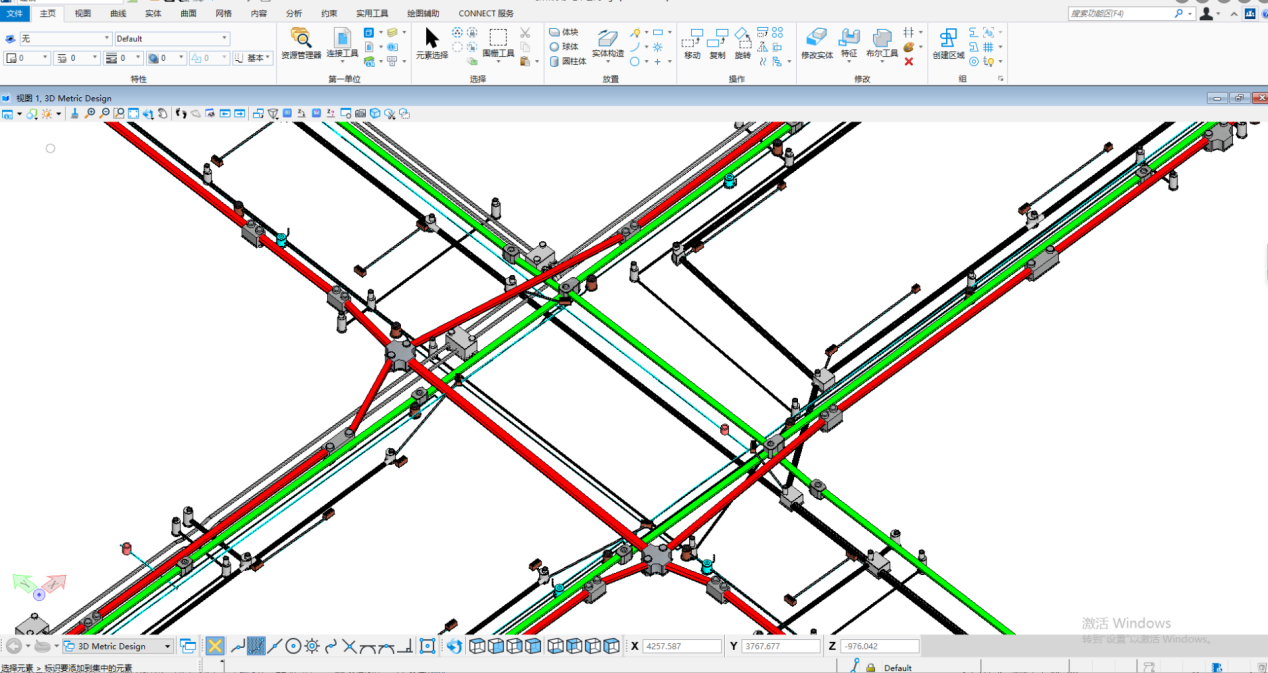

1)通过鸿业软件导出的设计数据表,一键生成地下管网三维模型

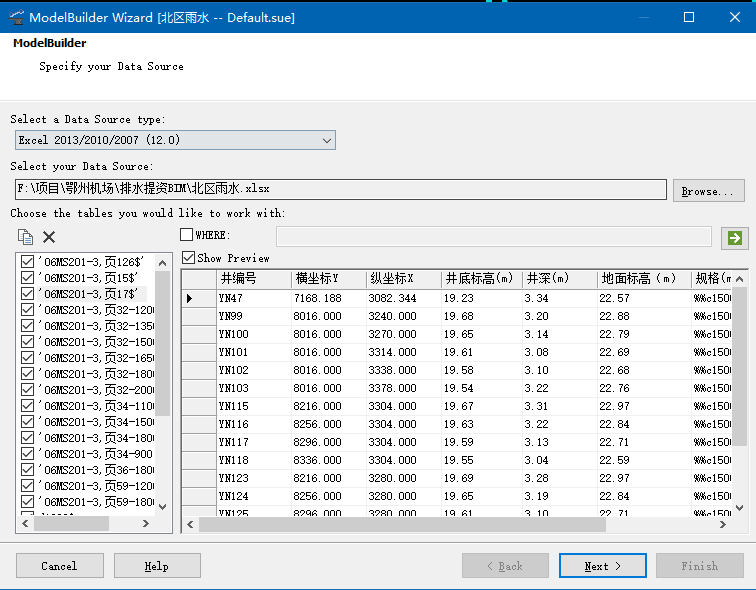

设计师利用鸿业等软件生成平面图后,导出管网井坐标、高程、井型号、管型号等数据。通过SUE一键生成的地下管网三维模型,可直接调整井高程、型号、位置等数据,还能反向导出井坐标、高程、井型号、管型号、管长度等工程信息。

CNCCBIM OpenRoads插件PNL部分功能

CNCCBIM OpenRoads插件功能

CNCCBIM OpenRoads地下管网插件

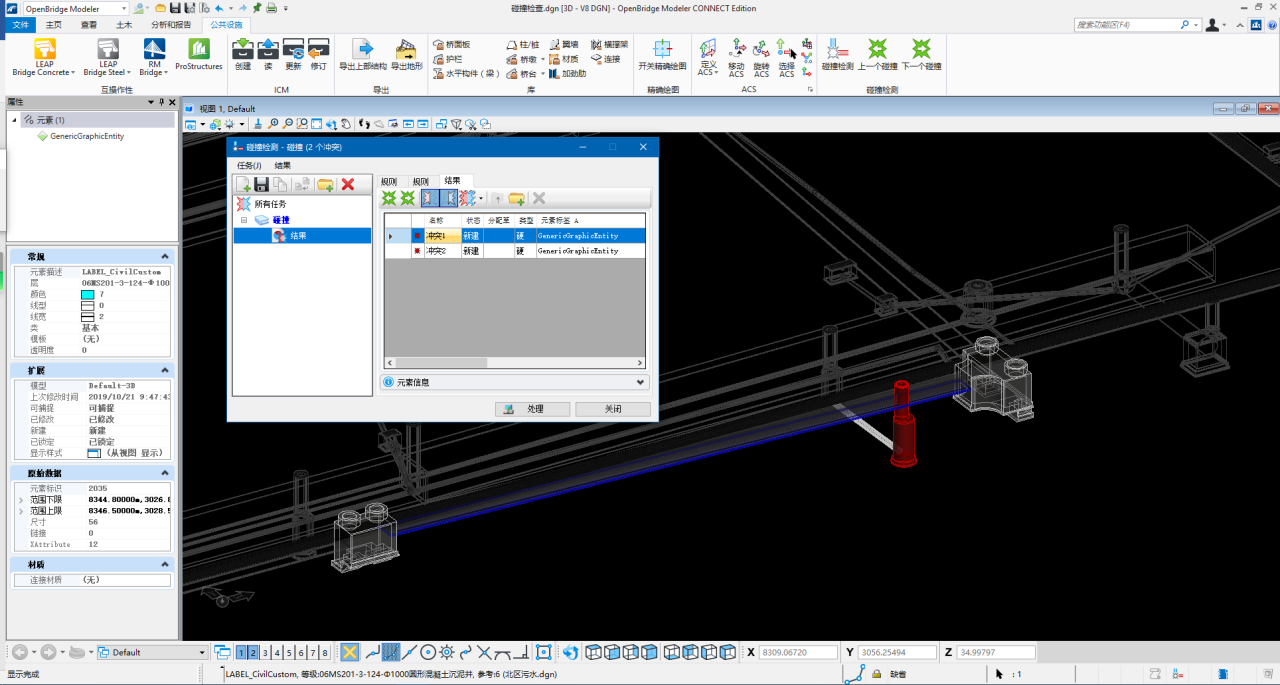

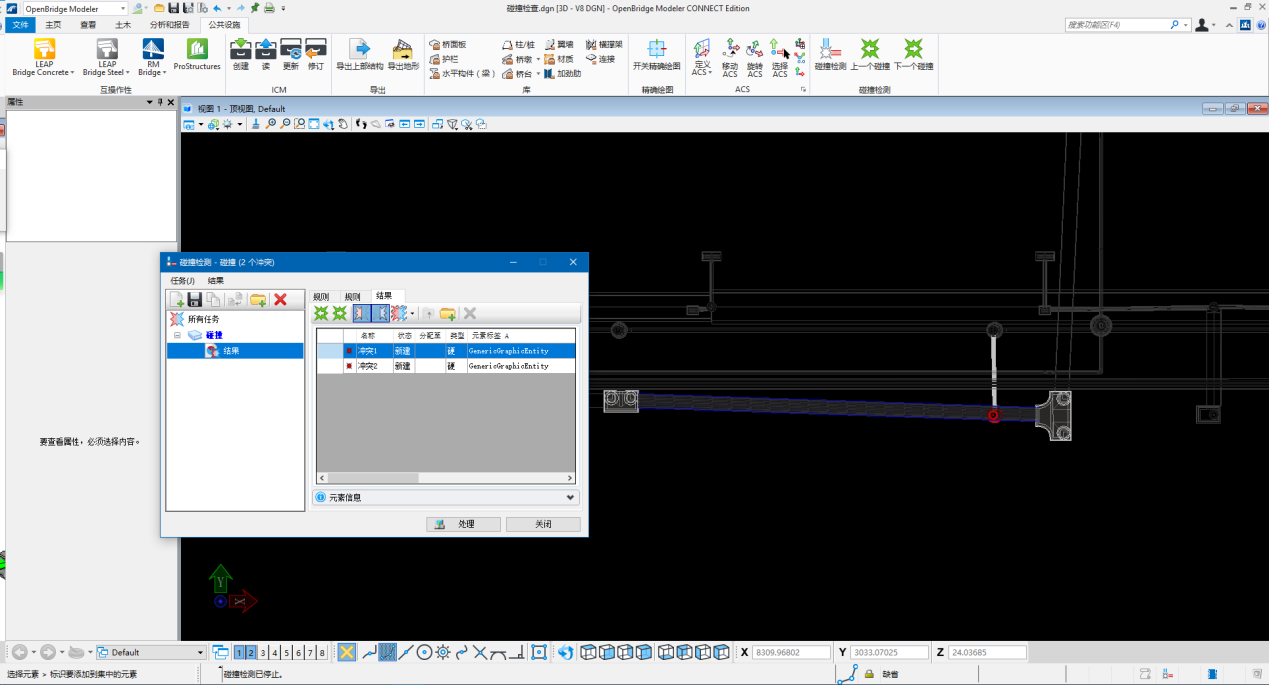

2)碰撞检查,优化设计成果

设计师经过三维建模后,使用碰撞检查功能,实时发现管网碰撞点,优化设计成果,导出设计数据指导施工。

OpenRoads地下管网插件优化成果

OpenRoads地下管网插件碰撞检查
