ProStructures结构设计软件

ProStructures 是 Bentley 公司专门为支持您的钢结构和钢筋混凝土结构施工和规划任务而推出的三维建模及详图设计环境。从最初的规划和设计开始，到整个施工装配结束为止。

ProStructures 包含 ProSteel 和 ProConcrete 两大组件，有助于提升您的工作效率和获利能力。

01

ProConcrete基础介绍

1、 参数化混凝土配筋

Proconcrete模块具有详细的配筋参数，储备常用的标准混凝土截面，也具备用户自定义混凝土截面的功能，因此适应多种混凝土构件的配置；软件内带有开放式的配筋样式库，在钢筋配置方面不单能匹配常见梁板柱钢筋配置，对异性、自定义结构同样能进行钢筋配置。

自定义任意截面形状有利于对异性不规则梁柱、组合楼板、异性墙体等构件进行配筋，在多专业领域也能轻松运用，如桥梁桥墩等构件。

构件三维配筋模型

2、 丰富的显示模式

对项目构件进行钢筋配筋建模，由于钢筋设计特性，会导致模型中存在数量极多的单根钢筋。由此，软件设置多种显示模型，可根据需求对现实方式进行调整，以便于钢筋建模及应用。

ProConcrete有单线模式、线框模式、草图模式、逼真模式不同的显示方法，简单显示模式用于建模过程中节省电脑资源；逼真显示模用于模型的三维查看。

不同显示模型下的钢筋模型

3、 灵活的钢筋编辑&修改工具

ProConcrete有丰富的钢筋端部样式，如180度弯钩、90度弯钩、曲柄弯钩等且能根据需求用户进行自定义角度编辑；

通过软件特性能轻松修改任何钢筋对象信息，包括钢筋笼中的钢筋都可以单独编辑修改。

钢筋修改命令框

4、 自动生成材料表

ProConcrete能根据用户不同需求，自定义修改表格格式，满足不同项目、应用的要求。可生成梁表、钢筋下料表、钢筋量统计表等不同内容。

不同材料生成表

02

ProConcrete 软件优势

1、提高工作效率和质量

ProConcrete 为工程师提供了简便的参数化工具来创建钢筋混凝土，几乎可以对任何混凝土结构进行创建，并且提供实时的三维可视化效果。建模变得更加快而且容易，同样的也可以从不同的面自动生成配筋结构的图纸文档。当修改项目时，相应的文档也会自动更新修正。

材料列表和钢筋信息都可以轻松提取，为项目的花费和预算提供有价值的信息。对比平时所使用的方法，直接从三维模型上提取材料和配筋信息可以减少50%以上的时间。ProConcrete 不单只能减少工程师在创建文档所需时间，而且也能消除错误和设计上的缺陷。

2、互操作性和开放格式

利用Prosteel 和ProConcrete 可以将已完成的钢结构和混凝土结构组合起来。Prosteel 为模型建造和计划任务提供了一个新型的三维建模环境，以便实现钢结构建模和金属加工。ProConcrete 通过修改 Microsoft Excel 或者Access 来编辑钢筋或箍筋的长度等数值。

这里提供了标准的属性，但同时用户自定义的属性也可以被创建，图纸格式也能通过使用者的模板来等到。在单独的环境里，ProConcrete 能和其他模块进行集合。包括了建筑、型钢、工厂、加工过程、暖通系统和服务。

3、由专业工程师进行创建

ProConcrete 是一个综合性软件，工程师可以结合混凝土设计的经验，完成从最初的计划到设计模型。在程序里，建筑规范、建造技术、材料和设计过程等专业技术都体现在：对于混凝土结构设计和执行一个设计项目的时候，谨慎的思考是工程师必备的要求。

03

Prosteel 基础介绍

ProSteel 最初是由德国Kiwi Software GmbH公司开发的、基于AutoCAD平台的专业三维钢结构建模、详图和生产控制的软件系统。现在该软件已归BENTLEY公司所有并已移植到Bentley的MicroStation平台，与其他三维工厂软件结合)。使用者可以在ProSteel 软件中方便地建立各种钢结构的三维模型，系统自动生成所有的施工图纸和材料表。ProSteel 提供了丰富的资料介面，可以连接结构计算软件、数控机床、钢结构生产计划和管理软件。

软件主要作用于钢结构项目三维模型搭建及详图分解工作，为钢结构详图团队提供强力信息模型支撑。

04

Prosteel功能介绍

ProSteel具有建模和出图两大功能，下面对这两方面工作流程进行简单介绍：

一、模型搭建：

1、 建立轴网

轴网相当于建筑中的轴线，其作用主要是构件的定位以及自动生成各轴线的平面视图，通过菜单：ProSteel选项-附加-轴网命令启动后，首先选择轴网的原点，然后确定轴网的X方向。按鼠标右键以响应二次命令行的提示，按下图所示设置对话框中的参数，按OK确定。

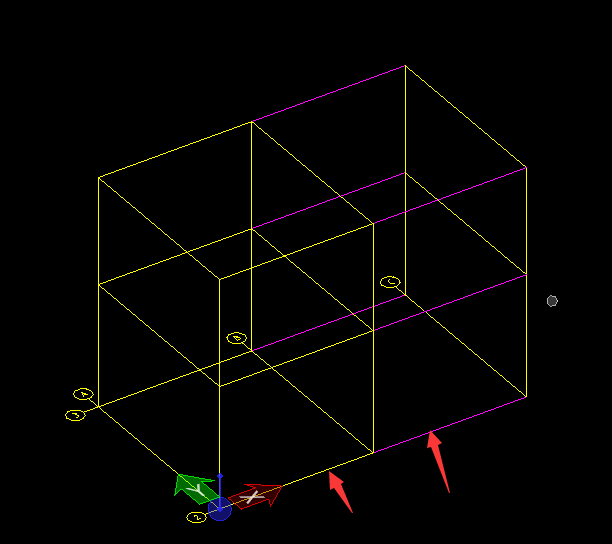

 注意：黄色线是轴网线，紫色线是视图线，默认状态下是重叠的。不同于平面轴网，ProSteel轴网是立体轴网，方便布置柱子。

2、 插入主构件

主构件主要有型钢和板材，其中型钢的形式包括标准型钢，弯曲型钢，螺旋型钢三种，型钢种类包括工字钢，槽钢，L型钢等。插入方式分为按直线插入，按两点插入，按三点插入等方式；板材的形式包括直板，弧形板，格栅板三种。插入方式有按端点轮廓插入、按指定尺寸插入、按弧线，圆插入等方式。

型钢选择布置

板材选择布置

3、 节点连接

在节点连接处上，ProSteel对板底的柱脚连接、梁柱的角钢连接、剪力板连接等方面都有单独的命令进行设置编辑。

4、 构件连接

支撑连接主要用于柱子之间的受力加固，Prosteel提供了多种连接方式，以便处理柱间，屋顶等特殊部位的自动节点连接。

可以建立各种檩条连接，例如直接螺栓连接、檩靴连接等。同其他节点一样，檩条连接节点也可以使用数据库。响应命令提示时，檩条及其连接的构件都可以多选。

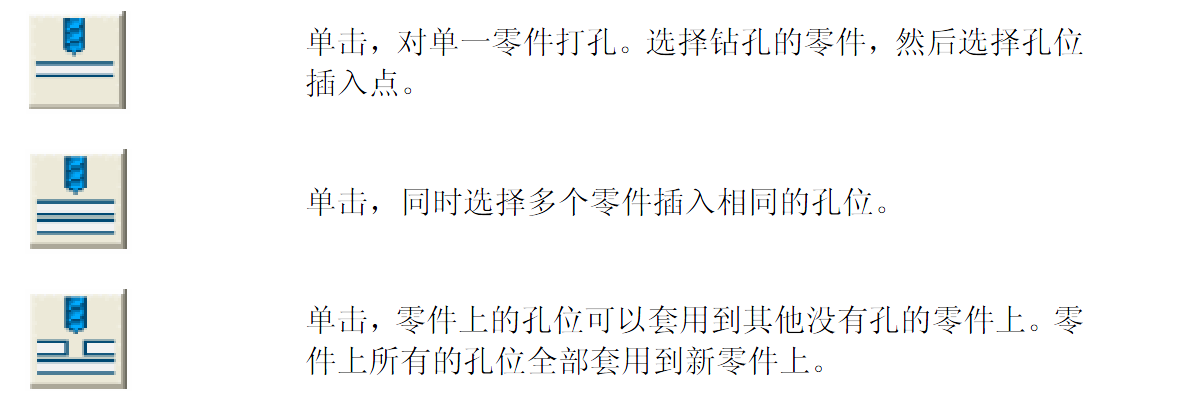

型钢和板上都可以自由钻孔，孔的类型包含普通孔、沉头螺栓孔、阶梯型孔、长圆孔，一个零件上的孔也可以套用到其他零件上。每次执行“钻孔”命令时，可以通过孔组描述定义多个孔，产生的所有孔形成孔组，用户可以对整组孔进行编辑，也可以将孔组炸开。用户可以在钻孔的同时，在多个零件的孔位上直接添加螺栓。在选择构件的时候，用户需要选择两个或两个以上的零件。这些零件的接触面间的距离不能大于在本页“间隙”项中输入的值。孔位由第一页的设置确定。

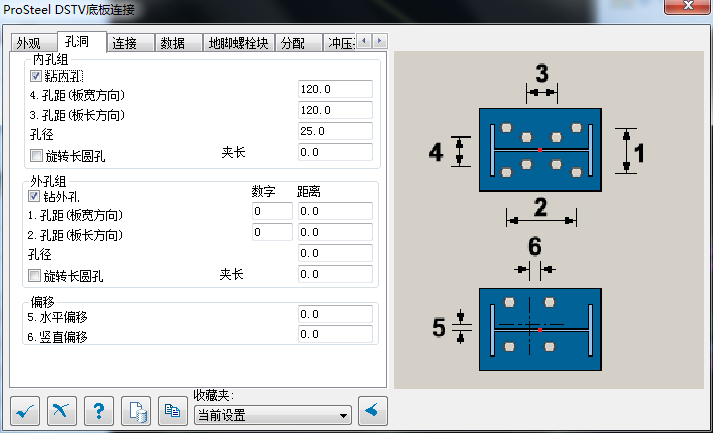

钻孔具体参数设置演示

螺栓具体参数设置演示

二、Prosteel出图、材料表：

1、 零件编号

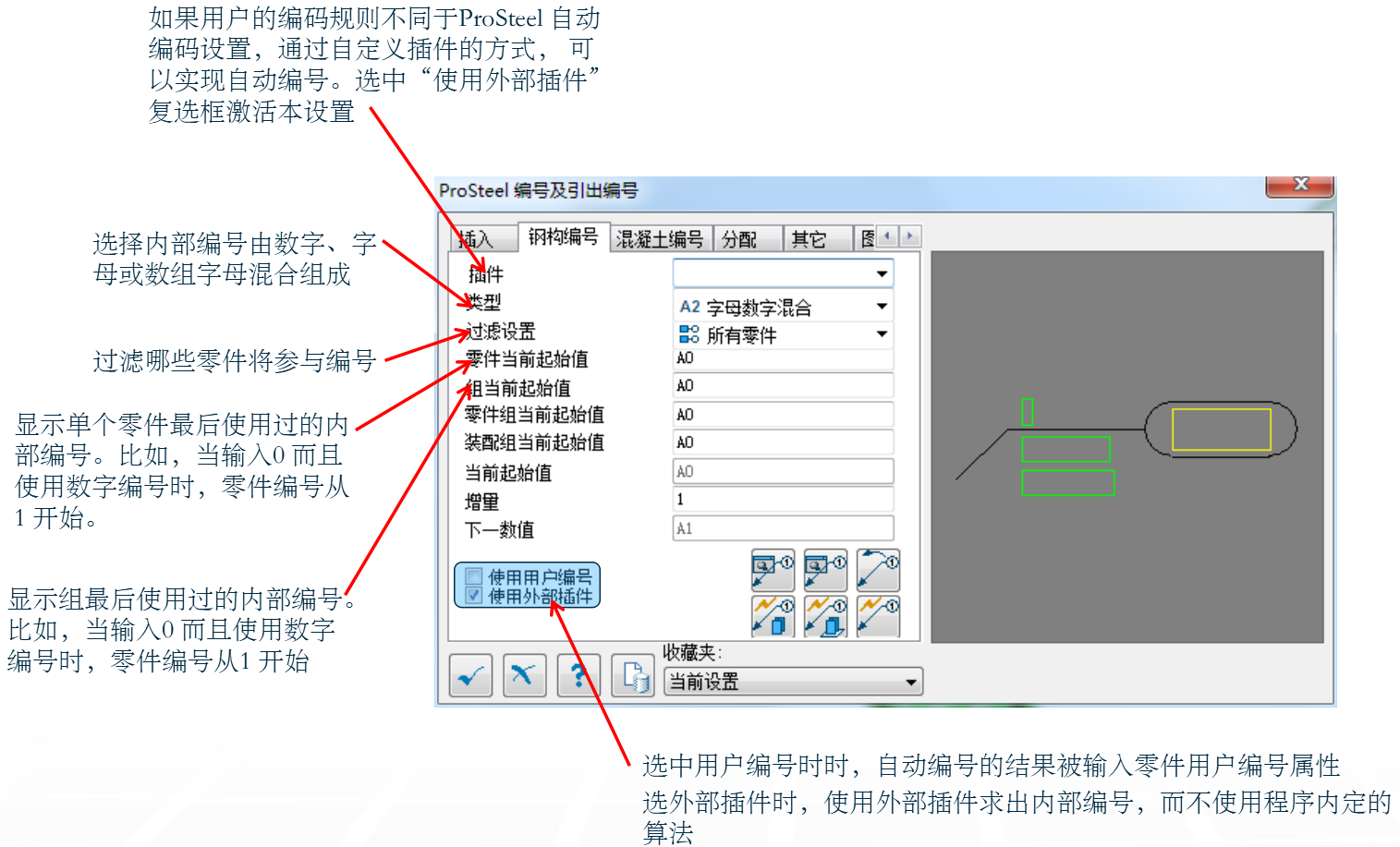

ProSteel可以自动给零件编号，也允许用户手工编号。自动编号时程序自动识别相同的零件和组，并统计零件的总量。这些信息将被输入到材料表数据库中。

零件编号后，在模型和布置图中，可以引出编号，标明零件的编号和详细信息。同时可以定义引出编号的样式，在这些样式中存储了引出编号各个图元的属性。

 2、制作组，生成构件图

一个组中包含了一个主零件和多个附属零件。通常，一个组就是一个运输单元。构件厂在工厂里将每个零件生成出来，然后通过焊接或螺栓连接拼装成一个运输单元后，运到现场进行安装。许多节点命令都可以自动将零件编组。

3、安装图

安装图是指导现场施工安装的，通过组件，零件的编号，在现场进行定位。Prosteel中的安装图是根据设定的视图生成的。出图步骤依旧是生成2D视图，然后成块插入图框。
