探索'一带一路'政策下BIM技术在桥梁项目中的实践

在全球经济一体化和区域合作日益加强的背景下，“一带一路”政策作为中国提出的重要国际合作倡议，为全球基础设施建设注入了新的活力。在这一政策的推动下，中国桥梁工程行业迎来了前所未有的发展机遇，同时也面临着新的挑战。

一带一路政策发展现状

2013—2022年，中国与共建国家进出口总额累计达到19.1万亿美元，年均增长6.4%；与共建国家双向投资累计超过3800亿美元，其中中国对外直接投资超过2400亿美元。
截至2023年6月底，中国与150多个国家、30多个国际组织签署了230多份共建“一带一路”合作文件。
BIM技术作为一种先进的数字化工具，在桥梁项目中得到了广泛应用，为项目的规划、设计、施工和运维管理带来了显著的优势。本文将探讨“一带一路”政策对我国桥梁发展的影响，以及BIM在桥梁项目中的优势和应用。

“一带一路”政策对我国桥梁发展的影响
“一带一路”政策自提出以来，已在全球范围内产生了深远的影响，特别是在基础设施建设领域。该政策不仅扩大了我国与沿线国家的合作范围，还推动了技术创新和产业升级。在桥梁建设方面，“一带一路”政策带来了以下主要影响：
1.政策沟通与设施联通的加强

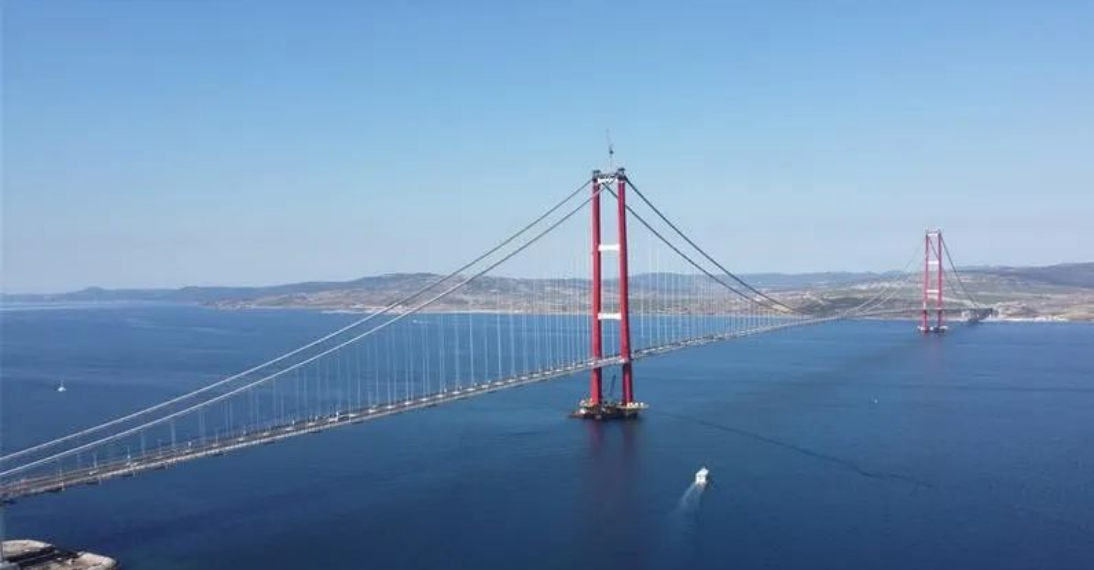

在“一带一路”框架下，我国与沿线国家的政策沟通不断深入，设施联通不断加强。这为我国桥梁行业的国际化发展提供了前所未有的机遇。通过与沿线国家的合作，我国能够参与建设更多高水平的桥梁项目，这些项目不仅促进了当地的经济社会发展，也推动了我国桥梁技术的创新和应用。特别是在一些复杂的地质环境和气候条件下，对桥梁的设计和建造提出了更高的要求，从而进一步推动了我国桥梁智能化技术的进步。

2.技术标准的提升与互鉴
随着“一带一路”建设的推进，我国桥梁行业在与沿线国家的交流与合作中，不断吸收借鉴先进的技术标准和管理经验。这种技术上的互鉴与融合，有助于推动我国桥梁技术标准体系的完善和提升，加快我国桥梁智能化发展的步伐。同时，通过参与国际竞争和合作，我国桥梁企业在智能化技术研发和应用方面也取得了显著的进步。

3.智能化需求的增长
随着“一带一路”沿线国家经济的快速发展和城市化进程的加速，对交通基础设施特别是桥梁的需求也在不断增长。这不仅为我国桥梁行业提供了广阔的市场空间，也对桥梁的智能化建设提出了更高要求。为了满足这些需求，我国桥梁行业不断加大科技创新力度，推动桥梁智能化技术的应用和发展。

4.创新合作的推动
“一带一路”倡议强调共商共建共享的原则，鼓励沿线国家在基础设施建设领域开展创新合作。在这种背景下，我国桥梁企业积极参与国际合作项目，与沿线国家共同研发和推广先进的桥梁智能化技术。这种创新合作模式不仅提升了我国桥梁企业的国际竞争力，也为全球桥梁行业的发展做出了积极贡献。


BIM在桥梁项目中的优势和应用
“一带一路”政策为我国桥梁发展带来了前所未有的机遇和挑战。在这个背景下，BIM技术作为现代工程管理的利器，在桥梁项目中发挥着越来越重要的作用。接下来，我们一起来看看BIM在桥梁项目中发挥的优势和作用。
1.启动阶段：明确需求和目标
首先，在桥梁项目启动之初，需要明确BIM技术的应用目标和需求。这包括确定BIM在项目中的具体作用，如提高设计精度、优化施工方案、加强施工管理等。同时，需要组建一个专业的BIM团队，团队成员应具备丰富的BIM应用经验和专业知识，以确保项目的顺利进行。
2.设计阶段：优化设计
接下来，进入设计和建模阶段。BIM技术在桥梁设计中的应用主要体现在三维建模和碰撞检查上。通过BIM软件，设计师可以创建出桥梁的三维模型，该模型具有可视化、协调性、模拟性等优点。基于这个模型，设计师可以直观地展示设计成果，清晰地表达设计思想，并与施工团队进行高效的沟通。同时，利用BIM技术的碰撞检查功能，可以发现二维图纸中可能存在的设计错误和碰撞点，及时进行修正，避免施工过程中的返工和变更。

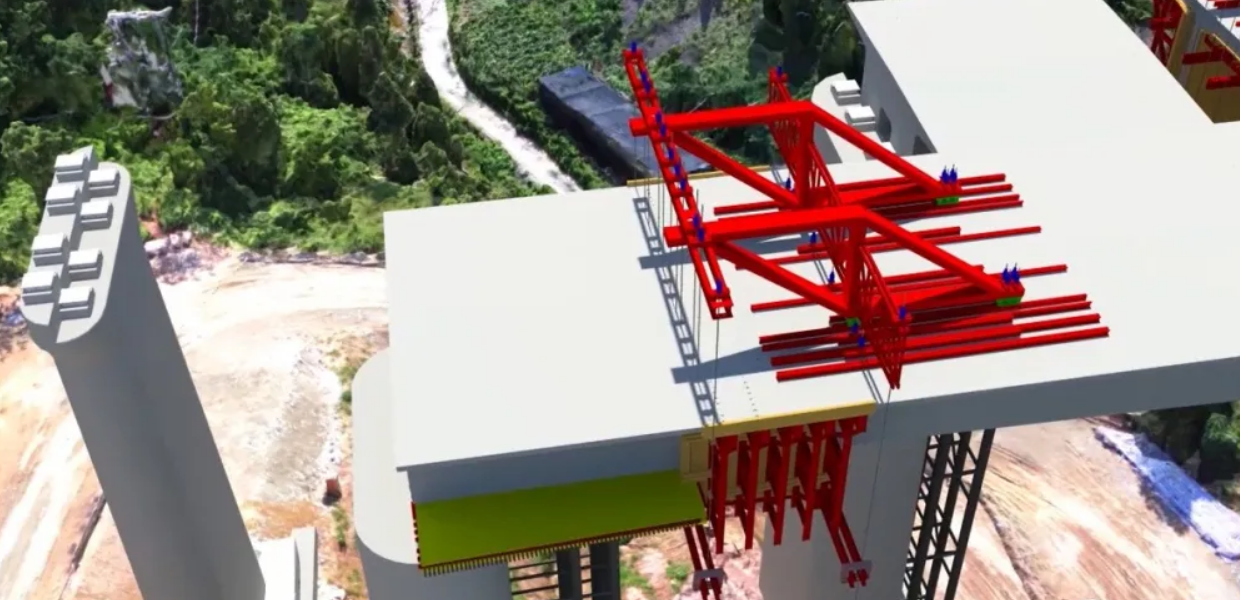

3.施工阶段：分析模拟
在施工阶段，BIM技术的应用则主要体现在施工进度管理、质量管理、成本管理等方面。通过BIM技术，可以模拟施工进度，分析项目进度的合理性，并优化施工安排。这有助于减少时间维度上的冲突，确保项目在规定时间内完成。同时，BIM技术还可以用于质量管理，通过模拟施工过程，发现潜在的质量问题，并采取相应的措施进行预防和控制。此外，BIM技术还能实现物料管理的精细化和可视化交底，提高施工效率和准确性。

4.运维阶段：规划管理
在运维阶段，BIM技术的应用则主要体现在空间管理、设备管理和应急管理等方面。通过BIM技术，可以实现对桥梁空间的有效规划和管理，提高空间利用率。同时，BIM技术还可以用于设备管理，实时监测设备的运行状态和维护情况，及时发现并处理设备故障。此外，在紧急情况下，BIM技术还可以提供应急预案和相应的措施，保障桥梁的安全和稳定运行。

综上所述，BIM技术在桥梁项目中的应用是一个复杂而系统的过程。通过明确应用目标和需求、组建专业团队、设计和建模、施工进度管理、质量管理、成本管理以及运维管理等步骤的协同合作和持续优化，可以充分发挥BIM技术的优势，提高桥梁项目的设计效率和质量，优化施工流程，降低运维成本。接下来，我们将通过具体实际案例来进一步阐述BIM技术如何在桥梁项目中应用。

BIM在阿富准铁路额尔齐斯河特大桥中的应用

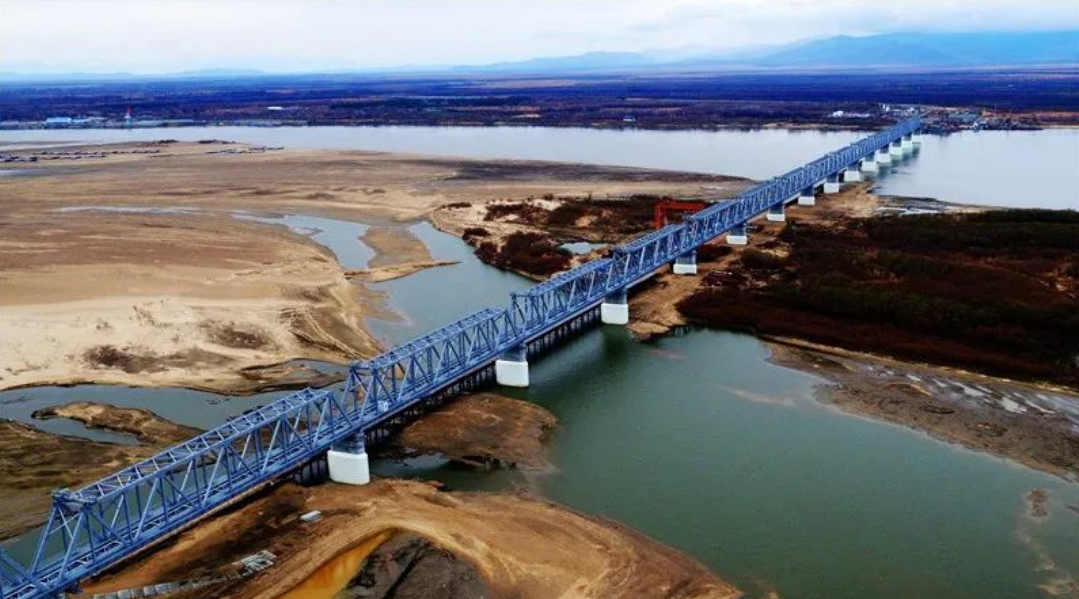

阿富准线额尔齐斯河特大桥位于新疆维吾尔自治区阿勒泰地区富蕴县，主要为跨越额尔齐斯河而设立。额尔齐斯河发源于中蒙边界阿尔泰山的齐格尔台搭板，在山区为东南流向，沿途流经阿勒泰地区富蕴县。

BIM在阿富准铁路额尔齐斯河特大桥建设中，发挥了极大的作用，构建了一个虚拟的工程实体，实现真实建造过程的信息与虚拟模型进行实时对接与同步。同时，还实现了真正的数字化管理，形成了数据库、数据之间关联互通，提高了数据的利用分析价值，形成了标准化、规范化、精细化的管理体系。

1.BIM建模标准

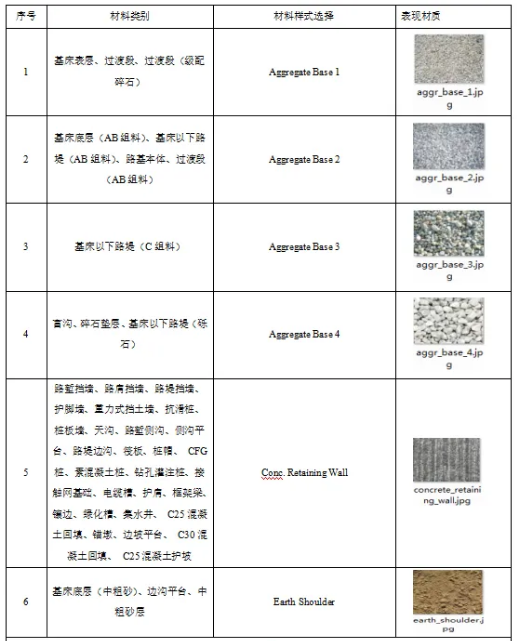

为确保阿富准铁路项目BIM建模规范、精度及属性信息科学合理、满足实际工程需求，特制定本标准。本项目对所需要建模的构件进行总结，从而确保各标段模型组成的一致性，同时赋予模型统一的材质表现形式，提高模型质量，使其更加符合工程实际情况。

2.构件编码
为保证模型颗粒度，使建模精度满足项目管理的要求，实现构件与编码一 一对应。本项目参考《铁路工程实体结构分解指南 V1.0》构件分解原则，结合项目实际情况，采用“项目编码+EBS编码”的方法，编制了编码指南。

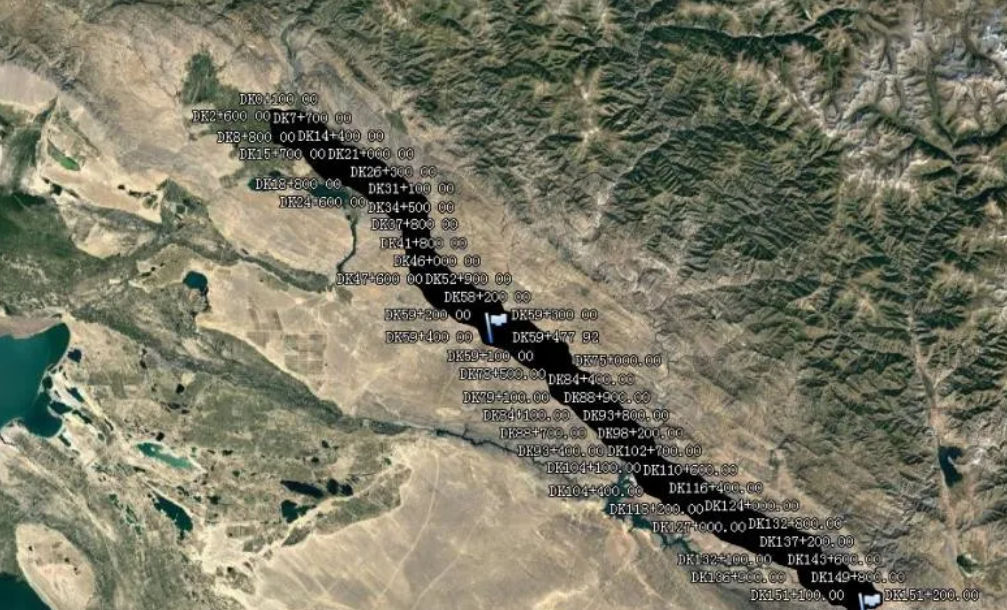

3.创建路线

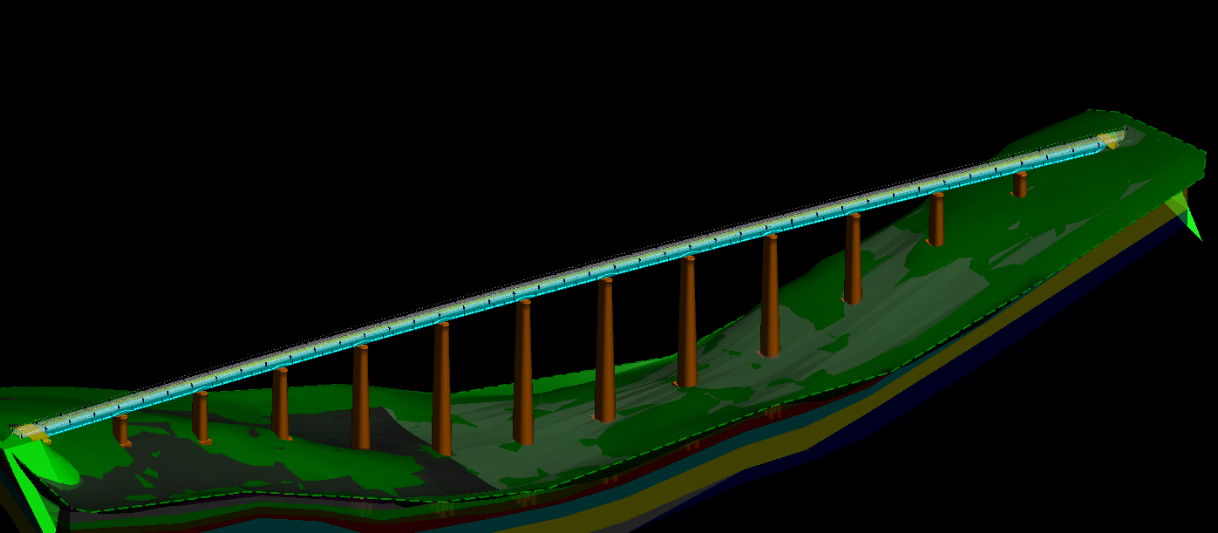

基于Bentley的Openroads软件，通过交点法创建路线。结合三维地形模型生成道路、桥梁、轨道等模型。

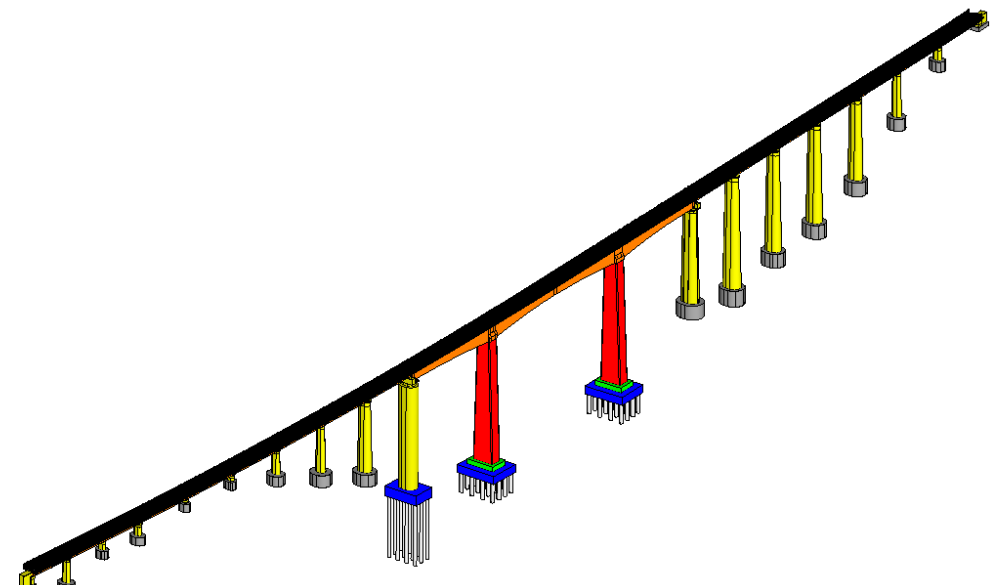

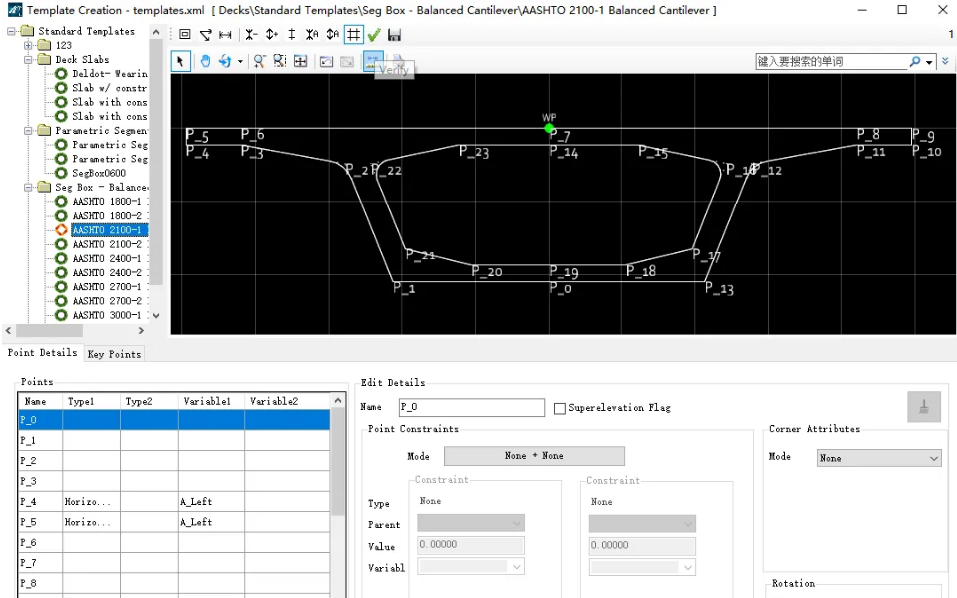

4.创建桥梁模型

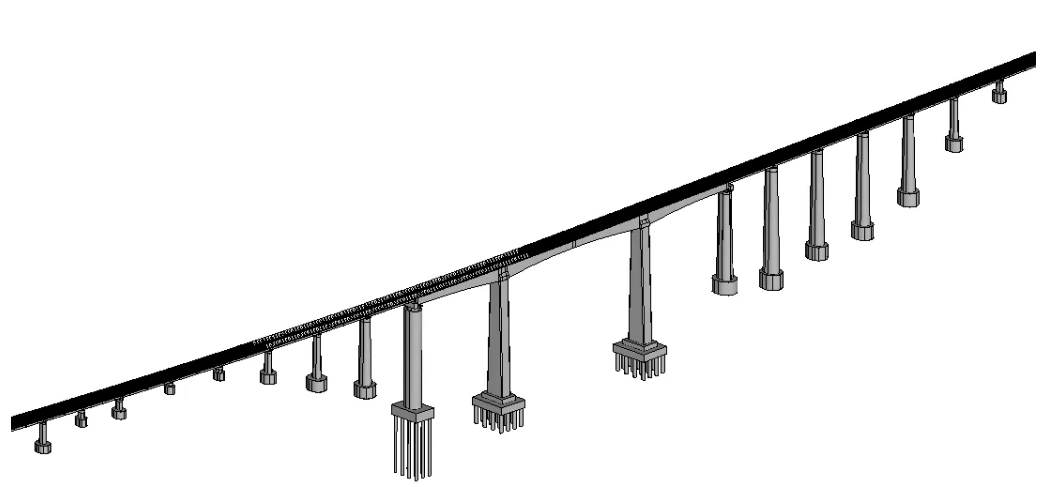

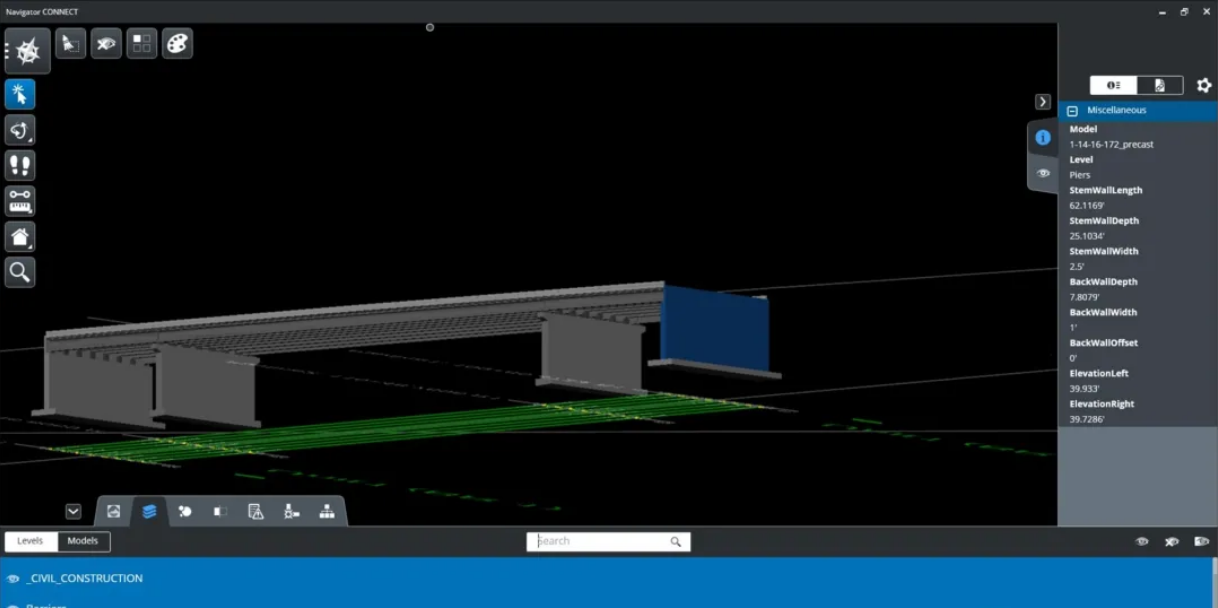

本项目采用Bentley软件完成桥梁结构模型建立，利用OpenBridge Modeler建立主梁模型，同时将模型与编码进行挂接。

5.精细化桥梁模型
本项目根据施工实际情况，对桥梁进行精细化建模，包括桥梁主体结构，附属结构、大临设施等。

6.连续梁钢筋模型

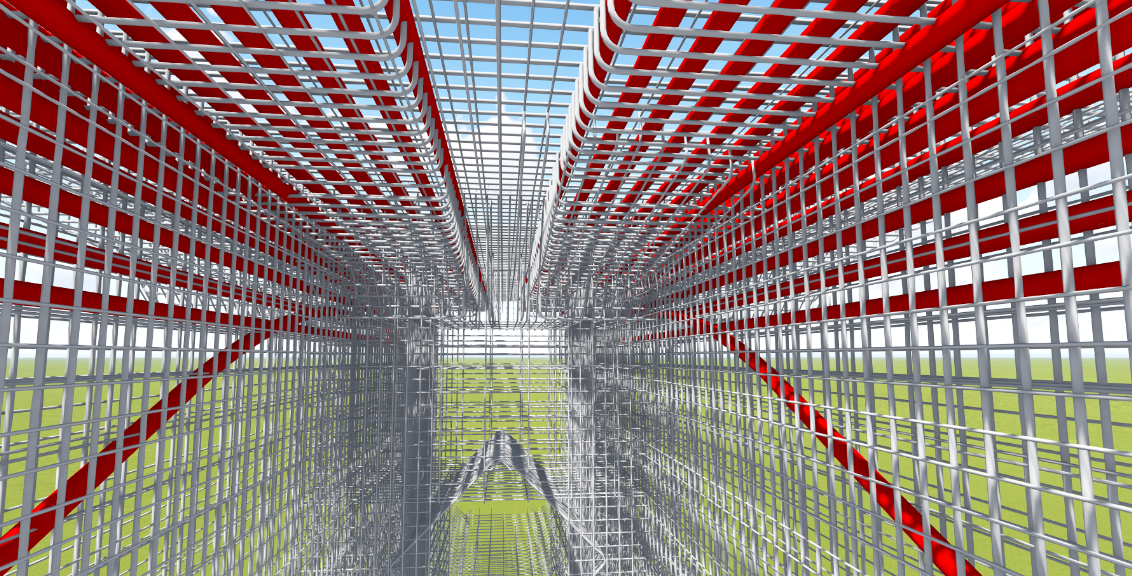

该项目对连续梁进行了普通钢筋和预应力钢束的精细化建模，利用BIM模型的可视化特点，使现场施工人员更好地对钢筋布置进行定位，从而达到指导施工的作用。

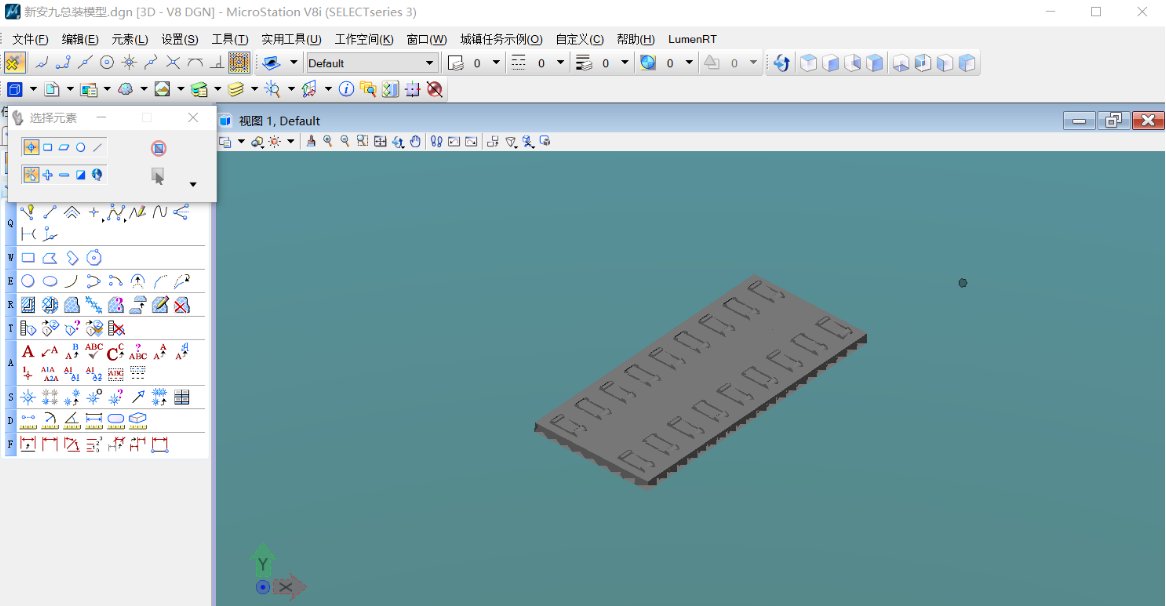

7.轨道部件库
根据当前工程信息，编辑轨道部件库（钢轨断面、轨枕、弹性支撑块），编辑全线轨道超高值，导入全线轨道信息文件，包括：路桥隧分段信息、钢轨信息、轨枕信息、道床信息、桥梁梁缝信息、道床模板信息，创建的轨道模型与设计超高一致。

8.工程量统计

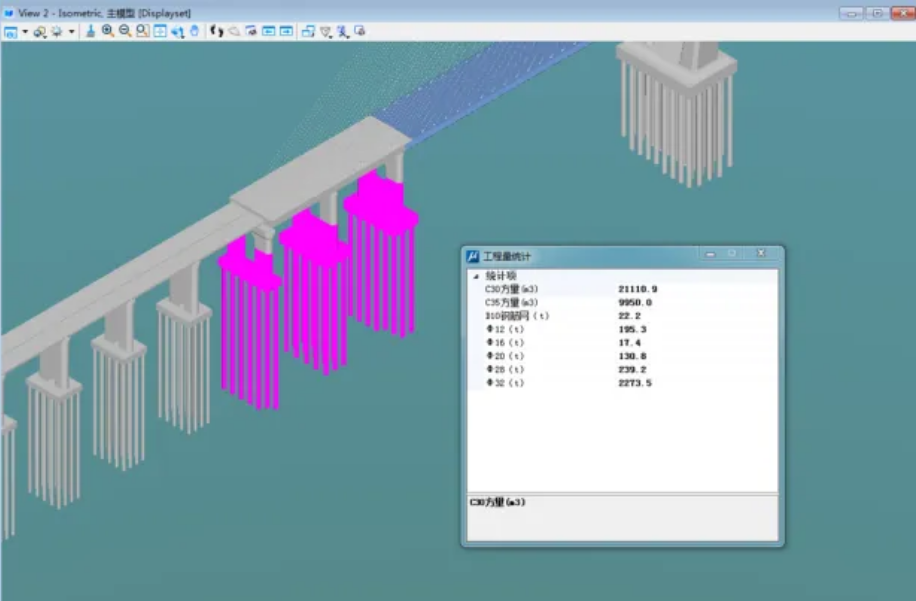

通过选定模型构件，或者在施工结构树上双击模型某部位，即可实现模型的自动算量。

9.工程测量

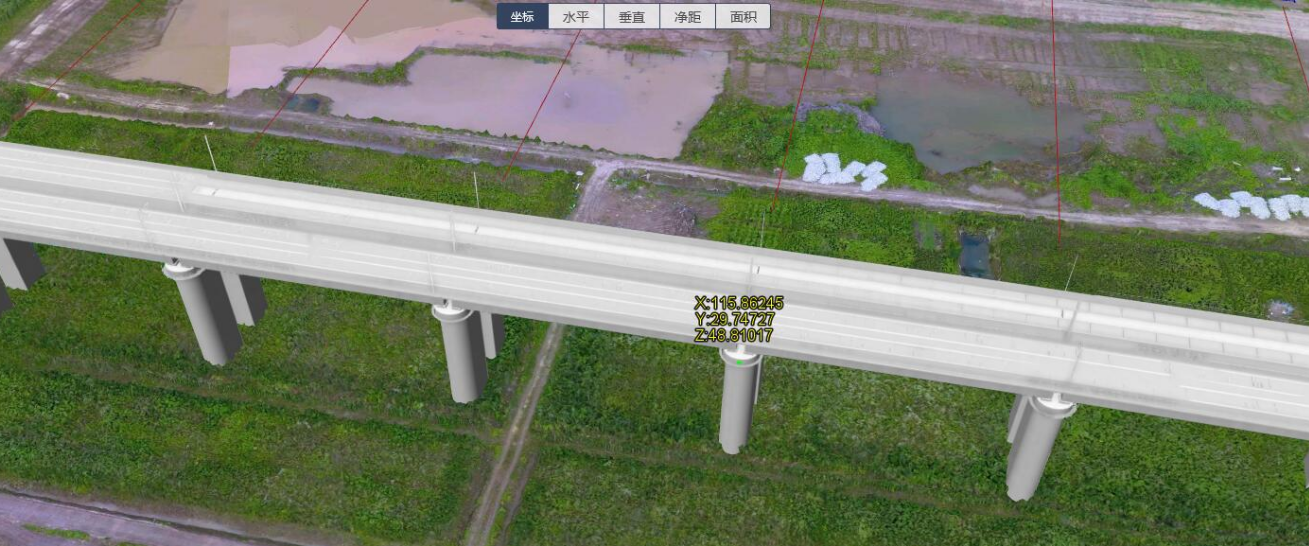

利用BIM软件对三维实景模型进行场地长宽的测量、土地面积和土方量的计算，可以辅助前期勘察和工程量计算。

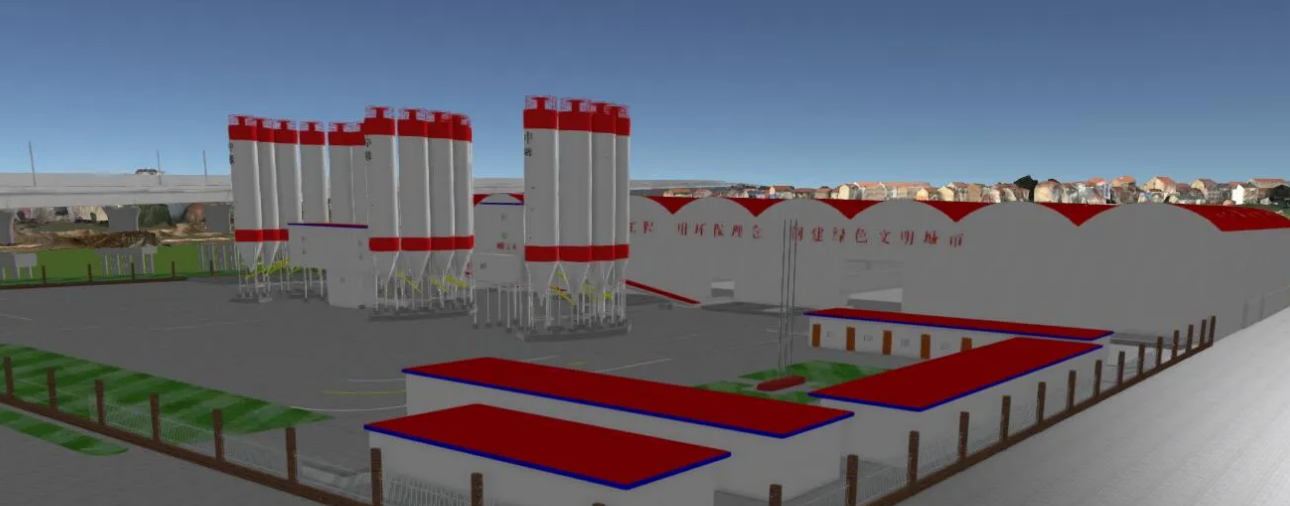

10.场地布置
利用GIS对地理信息的集成性，以及与三维实景模型关联，可以提前布置场地，帮助前期勘察，以及预估场地建设经费，减少不必要的浪费。

11.淹没分析
洪水淹没非常适合采用GIS平台对其进行分析，可以起到预估洪涝灾害的作用，模拟涝情。

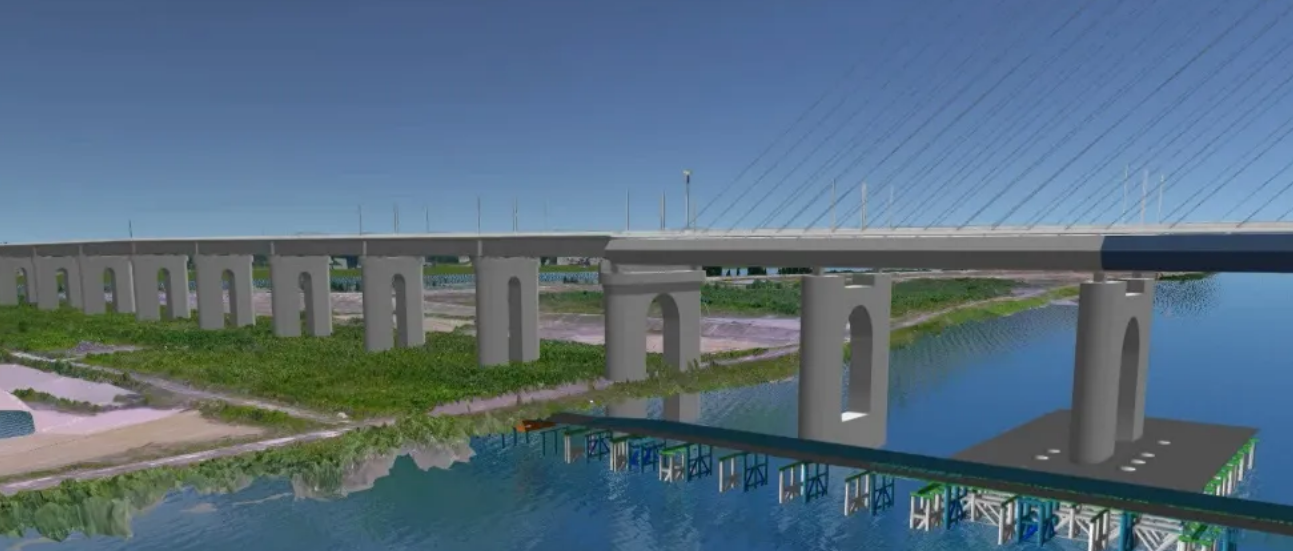

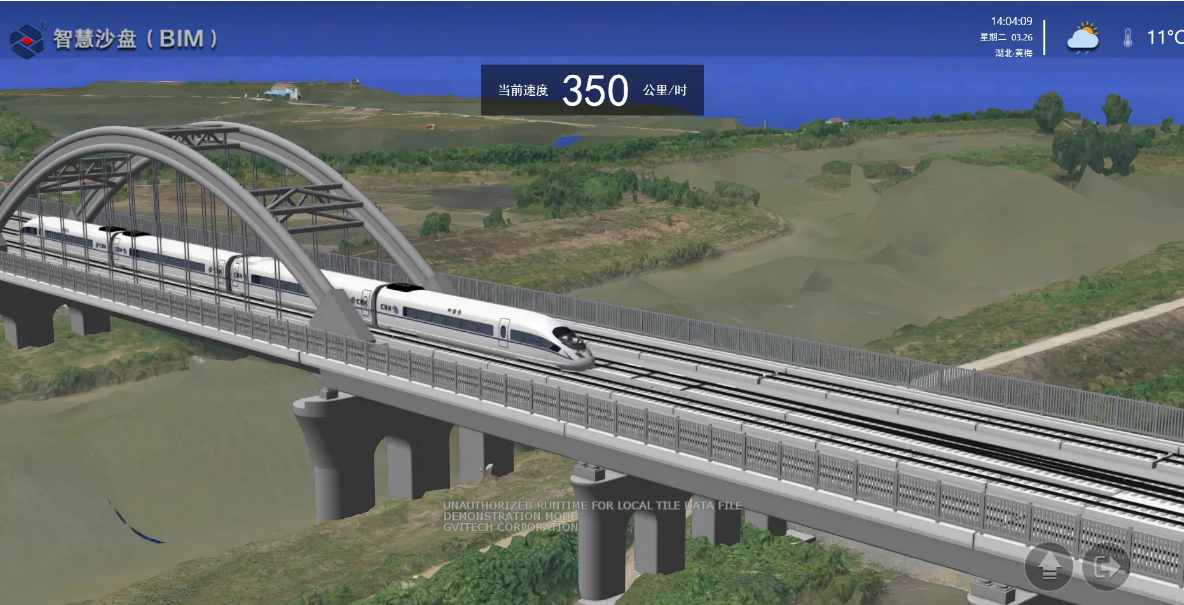

12.模型漫游
模拟铁路列车行驶状态，形象生动，为后期铁路运营提供更多参考意见。

13.轻量化处理
通过开发专业插件将模型轻量化处理，可实现模型在移动端或者网页端直接查看模型及相关文件，如图纸、工序卡控信息。
