SolarStation光伏电站设计软件

产品简介

SolarStation 软件是一款针对于复杂山地光伏电站设计、大型地面光伏电站设计、工商业屋顶光伏电站设计、县域光伏电站设计的二三维一体化光伏电站设计软件，能够满足设备选型、自动布置、自动统计、方案比选、自动生成可研报告、自动生成图纸等业务需求。

SolarStation光伏设计

软件功能

1.数据库管理

数据作为未来设计、运维、施工等专业必不可少的元素，SolarStation 将光伏电站设计过程中所用的设备数据、电缆数据、气象数据、风压雪压数据等数据信息进行了统一的管理，使得散落的厂家资料、样本数据得到了统一的管理；同时支持工程数据的备份、复用、即时编辑等。

在模型库方面，SolarStation 包含汇流箱、组串式逆变器的三维模型库、箱逆变一体机的三维模型库、箱变基础库、支架基础库；同时支持即时扩充、编辑、复用等。

2.地形/阴影分析

通过将等高线地形图或者实景地形图转换成 DTM 地形文件，通过对地形的坡度、坡向、高程、地形流向等地形的分析，完成对山体自身阴影、山体之间、建筑物之间的阴影分析；并结合光照模拟器可以模拟任意地区、任意时间点的地形阴影覆盖情况；支持山体、梯田等复杂地形和建筑物的阴影分析。

SolarStation地形阴影分析

3.场景识别转换

支持将建筑物的二维图形或者实景模型转换成三维的建筑信息模型，支持平屋顶和斜屋顶的自动转换，并自动生成三维的屋顶模型。支持编辑和定义建筑物的高度、女儿墙的高度和厚度、屋顶不同的遮光障碍物识别等。

4.区域自动划分

通过地形的坡度、坡向、高程、地形流向等信息，软件会自动完成对山地地形的精细化分析，并根据筛选条件，标记出地形坡度和流向相近的区域，自动生成区域编号和区域面积。

支持将地形红线、道路标识线、线路杆塔分别转换成布置区域、道路区域和遮光障碍物区域。

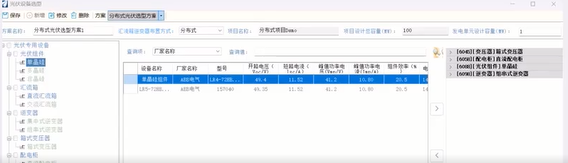

5.设备、电缆选型

根据工程概况，从数据库中选择项目所需的设备，如光伏组件的尺寸、峰值功率、开路电压、工作温度、组件效率、当年价格等信息，汇流箱的尺寸、最大输入电压、最大输入路数、最大输出电流，逆变器、当年价格等信息，逆变器的尺寸、额定容量、当年价格等信息。软件会根据组件类型自动计算出光伏阵列需要串联的组件数量。

SolarStation设备电缆选型

电缆选型支持光伏专用电缆、电力电缆、通信电缆等电缆的选型，包含电缆型号、规格型号、当年价格信息；同时支持《电力工程电缆设计标准 GB 50217-2018》和《光伏发电系统用电缆 NB/T 42073-2016》等规程规范。

SolarStation电缆使用规范

6.参数化支架建模

支持 PHC 预制管桩支架三维建模、钢立柱可调支架三维建模、双立柱支架三维建模；同时支持如立柱、抱箍、檩条等参数规格信息的实时编辑。支持支架计算、水平抗力系数计算，支持出图：包括檩条连接件出图、铰链连接件、U 型螺栓等。

7.光伏阵列自动排布

SolarStation 支持在光照良好的区域内完成光伏阵列自动排布。布置原则遵循《光伏发电站设计规范《GB 50797-2012》、满足前后排支架完全无遮挡，支持自定义支架间距排布。结合 Bentley 自主研发的光线模拟器工具可以实时模拟任何时间和地点的光照情况、支架投影分布情况。支持阴影区域避让、道路区域避让、遮光障碍物区域避让。

SolarStation光伏阵列自动排布

8.光伏电缆三维敷设

SolarStation 支持光伏区电缆的自动敷设，敷设原则为一定区域内电缆最短的原则。三维电缆敷设路径依据地形走势完成敷设，极大地提升了光伏区电缆长度统计的精度。

支持三维电缆精细化建模，支持统计电缆用量、桥架用量、电缆沟用量等。

支持光伏电缆优化功能，根据设备位置和电缆选型数据优化电缆沟或者电缆桥架的位置，从而控制整个电缆敷设的成本。

9.自动编码

支持光伏组件、汇流箱 / 逆变器、光伏区电缆等设备及电缆一键自动编码。支持自定义编码格式。

10.多种设计方案优化比选

支持根据多种光伏阵列布置方案、电缆敷设方案，不同选型设备（组件、汇流箱、逆变器等），生成多种设计方案（包含总装机容量、总电缆长度、电气工程量、土建工程量等），对比不同方案下的发电量、总装机成本，实现方案比选和方案优化。

SolarStation光伏电站设计软件-多种方案

11.光伏区接地系统设计

支持自由编辑接地材料、接地网的类型等，支持水平接地极和垂直接地极的选型。支持根据箱变位置、支架布置图，自动生成三维接地网及材料统计。

12.集电线路设计

支持回路容量选型及设计、升压站设计，支持回路间电缆布置、集电线路铁塔建模及布置，支持导线设计。支持生成集电线路三维设计图及相关材料统计。

SolarStation光伏电站设计软件-集线电路设计

13.自动生成各专业图纸

总布置图及其子方阵布置图

二三维电缆敷设图及子方阵电缆敷设图

围栏三维布置图

三维支架布置图

防雷接地三维布置图

系统图、光缆连接拓扑图

基础桩位坐标图

14.自动生成各专业材料统计表及相关报告

太阳能资源可研报告、电气专业可研报告和土建专业可研报告

电气工程量表、工程量统计表、设备材料统计表

一键统计装机容量和各个光伏子方阵容量

电缆敷设材料统计表及各个子方阵电缆敷设统计表

SolarStation光伏电站设计软件-自动生成统计表及报告
