如何快速进行三维配筋？内含梁、柱、基础、墙、板配筋教程

在工业建筑领域，针对钢筋混凝土结构的配筋是一项非常复杂而且费时的工作。对于工业建筑中的大面积块体结构，其钢筋一般沿着表面布置，采用常规手段可实现其配筋要求。但对于建筑结构中的构件(柱、梁等)，由于其钢筋并不完全按照结构表面进行布置，按照现有的方法进行配筋效率比较低。

近年来，随着三维设计技术的不断发展，三维配筋设计以其直观高效准确的优点在工业建筑领域的应用越来越广泛。为了解决上述问题，本文提出了应对规则和不规则结构钢筋的三维配筋方式，该方法分析了建筑构件自身的规律特点，结合建筑工程的标准规范，可实现快速配筋。为了让大家能对该方法有一个深入的了解，我司录制了相应的教学视频供大家学习。

在学习如何进行三维配筋前，我们先来简单的了解下，什么是配筋，配筋对建筑有什么影响，配筋有什么规定。

配筋的定义
配筋是指为增强混凝土承载力而在混凝土中设置钢筋并进行设计、加工、配置的作业过程。

配筋的影响
1.自然环境下配筋高强高性能混凝土的收缩徐变呈现早期发展较快，后期发展缓慢的特点，这与混凝土收缩徐变发展规律相一致；
2.配筋混凝土的收缩徐变均小于素混凝土的收缩徐变。当配筋率较低时，其对收缩徐变的影响较小，在工程应用中，可以按素混凝土来对待；当配筋率较高时，其对收缩徐变的减小作用需进行具体的试验研究；
3.通过对配筋混凝土的有限元分析以及和试验结果的对比可以得出，配筋混凝土的收缩应变分析中应考虑徐变的作用，忽略徐变的作用将对收缩应变产生较大的误差； 配筋率的大小对徐变的影响也不同，配筋率越高，徐变越小，相同配筋条件下，不同加载龄期下混凝土徐变相近。

配筋的基本规定
下面，我们以楼板和梁为例，简单了解下配筋的基本规定。

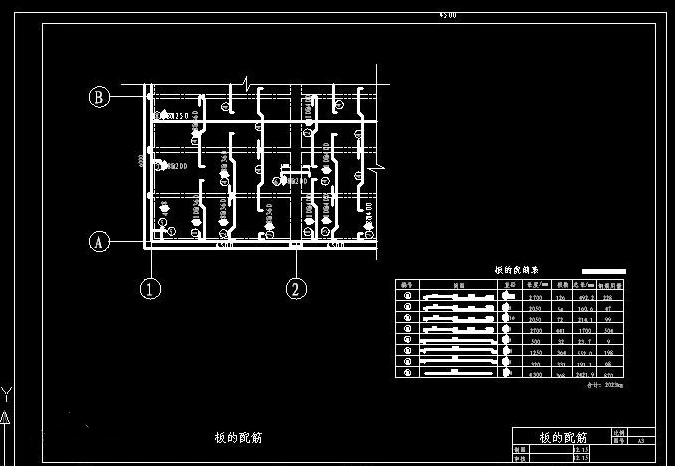

楼板配筋
1.当楼板跨度较小时，楼板配筋受钢筋直径、最小间距制约，楼板钢筋采用HRB400钢筋不能充分发挥强度，宜采用HPB300钢筋；
2.当楼板跨度较大或跨厚比较大时，楼板配筋主要受承载力控制，与HPB300相比，HRB400钢筋最小配筋率常数限值由0.20减小到0.15，且强度高，当釆用HRB400钢筋可比采用HPB300钢筋节约钢筋20%左右；
3.当跨厚比较大时，楼板截面相对有效截面高度小，即钢筋抗弯力臂小，造成钢筋的浪费，且楼板挠度不易满足要求，这种情况下适当增加楼板厚度，减小跨厚比，可以明显减少配筋量。

综合考虑结构安全、刚度以及配筋经济等因素，新《混凝土结构设计规范》对现绕混凝土板板厚比作了以下规定：钢筋混凝土单向板不大于30，双向板不大于40；无梁支承的有柱帽板不大于35，无梁支承的无柱帽板不大于30。预应力板可适当增加；当板的荷载、跨度较大时宜适当减小。

梁配筋
1.当连续梁跨高比≤9时，由于梁承受弯矩较小，配筋基本受最小配筋率控制，裂缝宽度和烧度都较小；
2.当跨高比≥10时，随着钢筋强度的提高，纵筋计算配筋率明显减小；
3.当跨高比较大荷载较大时，配筋可能受裂缝宽度和挠度的限制，与釆用HRB400钢筋相比，不能体现HRB500钢筋的强度优势，宜选用钢筋；
4.跨高比在10~14之间时，与采用HRB400钢筋相比，采用HRB500钢筋节约钢筋较为明显，宜采用HRB500钢筋。

综合上述，当梁跨高比较小且承受荷载不大时梁纵筋宜选用HRB400钢筋，避免采用HRB500造成不必要的浪费；当梁跨度或荷载较大时，采用高强钢筋可能受裂缝和烧度制约，应根据实际情况选取适宜的梁截面高度或跨高比和筋强度等级。

现在，我们再来看看什么是三维配筋，如何进行三维配筋，以及三维配筋需要使用什么软件。

三维配筋
三维配筋是指依据三维系统构造的三维模型来计算钢筋形状和配筋区间，以此产生与实际情况一致的三维钢筋。

三维配筋的方式
如何实现快速精准配筋是一个项目在设计施工阶段不可避免的难题，ProStructures以其丰富的产品功能及开放的工作环境在三维配筋中被广泛应用。
为了让大家更清楚的了解三维配筋的过程，我司录制了ProStructures三维配筋操作视频，方便大家学习和了解：

识别上方二维码，申请ProStructures三维配筋教学视频

该视频分为两节，主要教学内容如下：
第一节 ProStructures
1.新建文件、软件界面介绍
2.梁、柱、基础、墙、板配筋
3.单个钢筋、不规则配筋
4.导出钢筋属性

第二节 ProStructures
1.根据图纸对梁、板、柱、墙配筋
2.钢筋洞口处理、钢筋修改
3.异形钢筋的布置

三维配筋软件

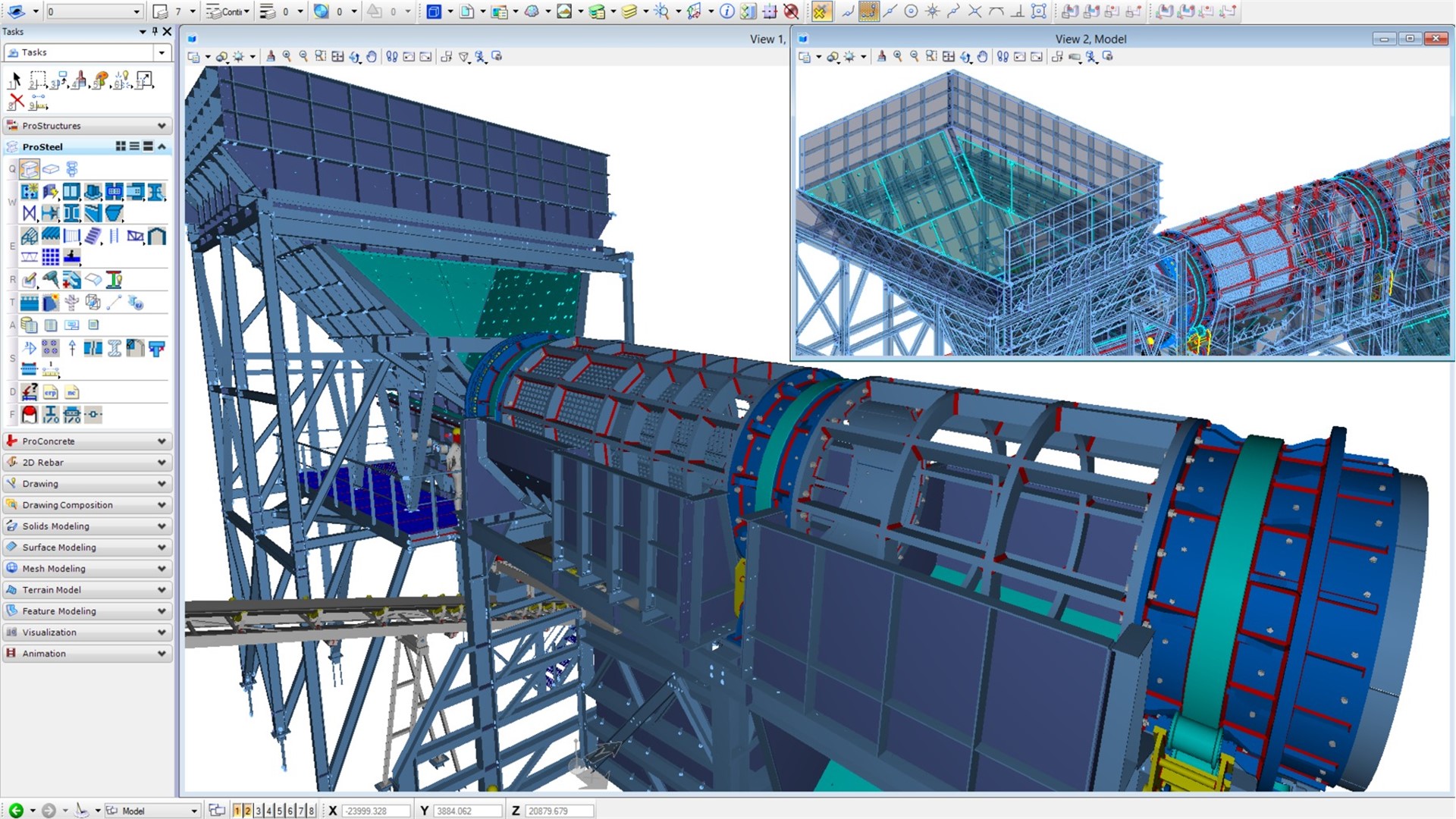

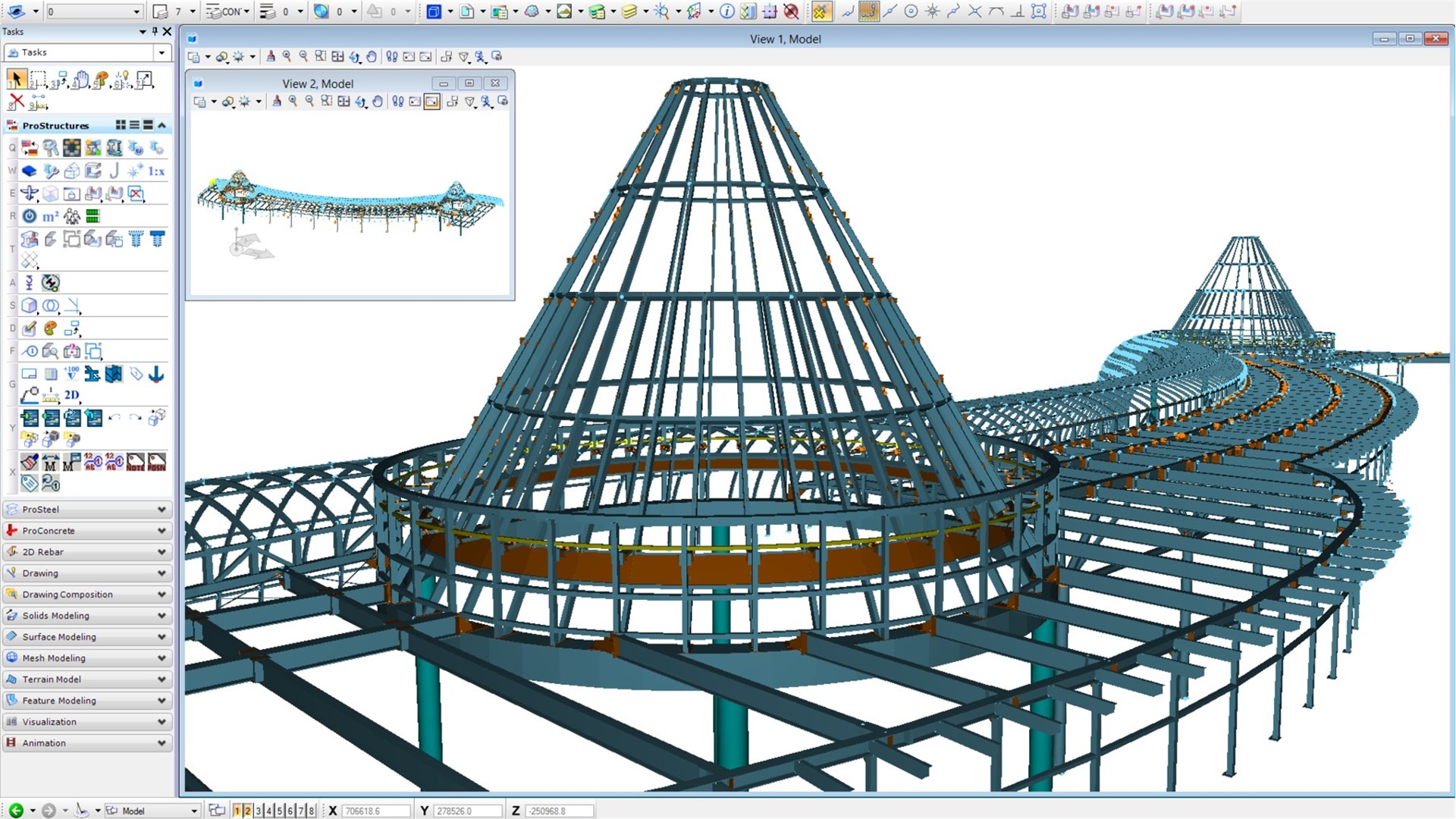

钢结构和混凝土设计软件ProStructures 能高效创建精确的钢结构、金属结构和钢筋混凝土结构三维模型，可用于创建设计图纸、制造详图和钢筋表，它们会随着您对三维模型的更改自动更新。

软件详情：http://www.i3vsoft.com/Products/prostr.html
