传统放样与机器人放样的流程比较
传统的人工放样步骤：
1. 找出放样点坐标；
2. 找两个已知点，算出其绝对方位角；
3. 分别算出放样点到已知点的方位角和距离；
4. 设置经纬仪，设其中一点为测站点，另一点为后视点，瞄准泼盘到其方位角，然后转动到各放样点的方位角，固定其方向，然后用皮尺拉出对应的距离即可。
放样机器人（全站仪）步骤：
1. 在BIM模型（或CAD图纸）中取点；
2. 将点文件拷入BIM放样系统中；
3. 仪器设站；
4. 自动打点放样。
传统放样与机器人放样优缺点
放样机器人是实现BIM落地施工的一种方式 ，在传统的施工方式中，图纸阅读需要足够的专业性，大部分施工人员都不太理解，在实际测量中很容易出现偏差。
相比于传统的人工拉尺子放线作业，放样机器人无论在精准度、成本、作业时间上都具有极大的优势，BIM放样机器人将放样效率提高了2-4倍，节省放样作业成本至少50%。如果说放样机器人的缺点，那大概就是其采购价，市面上的BIM放样机器人售价大概在40万左右。这对于一部分工程企业来说是一笔比较大的支出，但如果施工放样需求量大，后期很快能摊平收支。
BIM放样机器人
市面上的BIM放样机器人主要是以Trimble公司生产的BIM放样机器人为代表，其功能强大，能实现自动识图、计算位置、计算角度、测量、显示标识等工作。
1.设备介绍

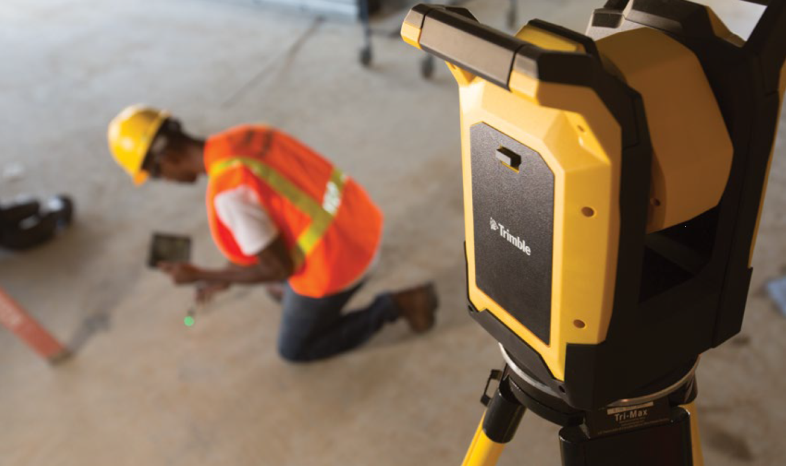

BIM放样机器人是Trimble公司为针对建筑施工现场定点问题开发地一款软硬件结合的产品。放样机器人主要硬件包括：全站仪主机，外业平板电脑，三脚架，全反射棱镜及棱镜杆等。主要软件包括：Trimble Field Link软件和基于REVIT及CAD的测量及放样点位插件。
2.产品技术优势
·Autostationing技术可以让系统自行定位，无需调平，还有超高范围的动态视野满足大部分日常使用要求，这不但提高了生产效率，还缩短了工时，降低人工成本。
传统放样与机器放样对比
在4个小时中，传统放样方式放样了97个点，其中2个点错误；机器放样方式放样了200个点，0错误。
项目策划与设计阶段，BIM虚拟出项目细节，甲方及终端使用者可更直观判断是否为其所想要项目，甚至可以判断投资额、建造周期等关键决策信息，当然，这是应用成熟后的理想状态。这个过程核心是准确信息的集成，主要依靠政策、标准、经验数据、市场数据、项目环境数据等。
近些年，随着BIM的利好政策相继出台，国内对于BIM的应用已呈现出从设计端迈向施工端的迹象，而且有些大型的施工企业已经纷纷尝试了BIM应用，结合自身的业务与项目也总结了些经验，但大多施工企业基本都有一个共通点，就是BIM应用看不到效果。作为施工阶段BIM应用平台的研发者，我想先就这个问题谈谈我的...
