桥梁施工图纸怎么看？

看懂桥梁施工图是桥梁施工的基础，下面我们具体讲解一下如何读懂桥梁施工图。

一、桥梁施工图的组成

（1）桥位平面图：表示整个桥梁在整个线路中的地理位置

（2）桥位地质断面图：表示桥梁所处河床断面的水文、地质情况。

（3）桥梁总体布置图：表示桥梁的结构形式、跨径、跨数、尺寸、各主要构件的相互位置关系、高程、主要材料用量及总技术说明和施工要点等。

1.立面图

2.平面图

3.横剖面图

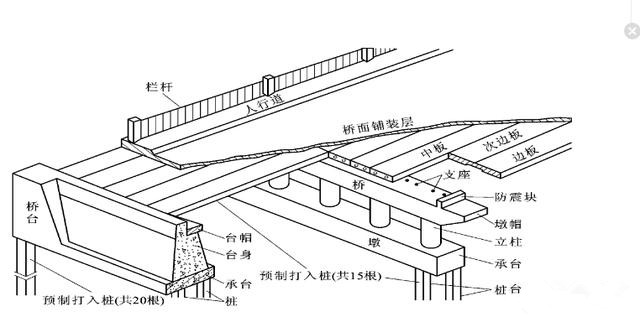

（4）桥梁结构图：明确各构件的结构形式，包括形状、大小和材料组成情况。

1.桥台工程图

2.桥墩工程图

3.基础工程图

4.主梁工程图

5.桥面系工程图

（5）详细看法

1.基础部分：桩基和承台。这一部分，主要看桩位置、标高、桩径、桩长、桩混凝土等级、桩配筋和承台的尺寸、混凝土等级和配筋；

2 .墩台身及墩台帽。这一部分，主要看位置、标高、尺寸、混凝土等级、配筋；

3 .梁。这一部分，主要看尺寸、混凝土等级、配筋。如果是预应力的，还有看预应力筋的配置情况，张拉要求、锚具等。
