OpenBuildings Designer（简称OBD）是Bentley公司的一款应用非常广泛的土建设计软件，它涵盖了建筑设计、结构设计、暖通设计、管道设计及电气设计，能在建筑、工厂、能源、市政等多领域中进行模型创建、图纸输出、材料统计及后续的数字化应用。目前针对于用户需求和应用，OpenBuildings Designer 在原有库的基础上进行了内容的调整和扩充，形成了能够满足国网设计和常规土建设计的工作库内容，具体内容如下：
No.1
AECOsim Bulding Designer
国网变电设计库
由于目前国网设计院大部分还是使用AECOsim Building Designer V8i SS6版本，所以国网变电设计库内容是基于AECOsim Building Designer V8i 版本进行调整和扩充（如果设计院目前使用的CONNECT版本，也可以进行workspace的迁移或者重新配置）

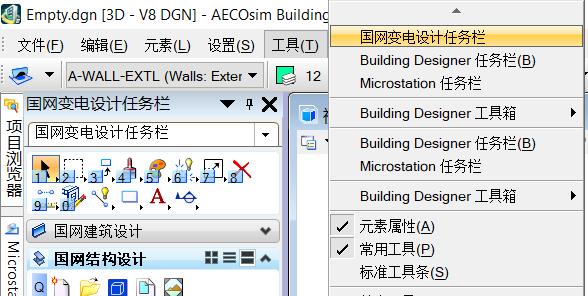

A.任务导航栏更新
根据国网的设计需求调整了认为导航栏的设计，方便各专业工程师能在对应的任务导航栏中快速找到对应的命令进行建模。
B.新增类型及属性
在原有的墙体、门窗、楼板及构件中，按照国网常用的标准类型，进行内容的调整和扩充，去掉了不常用的类型，增加了多种国网设计常用类型。并按照国网的数字化移交要求，进行了各构件的属性内容添加。

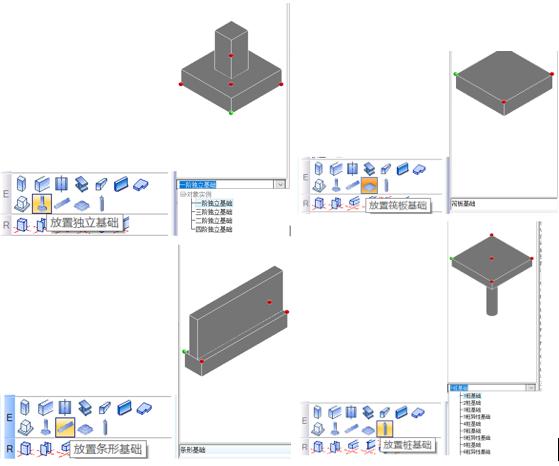

C.基础的添加
在AECOsim Building Designer V8i SS6中，没有常规的基础构件类型，在此次国网构件库中新增几种常用类型的基础构件，并可以按照要求进行后续扩充。
D.单元扩充

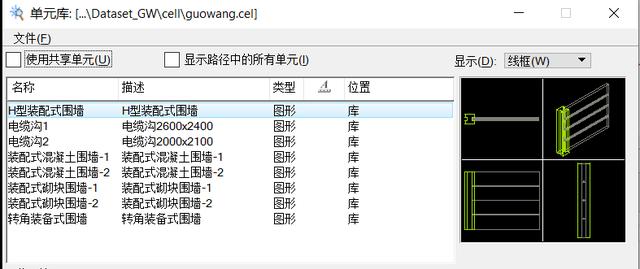

对于一些常用但是无法通过参数化创建的形体，如围墙、常用电缆沟做成了单元形式，可能通过单元拼接的方式或者拉伸的方法进行快速放置。
No.2
OpenBuildings Designer
土建设计库
针对于土建设计过程需要的一些常用库，已经通过PCS及单元的方式进行了扩充，并已经完全添加在当前的OpenBuildings Designer update5版本中，主要内容如下：

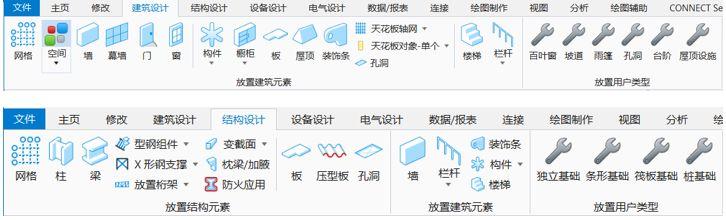

A.Ribbon界面的调整
在“建筑设计”工作流中，调整了Ribbon界面及部分面板的图标位置。增加“主页”面板这个常用的二维功能到当前工作流，把“修改”面板工具提前放置，同时在“建筑设计”“结构设计”“设备设计”面板中去掉了不必要的功能，并把常用的功能按钮放置出来。

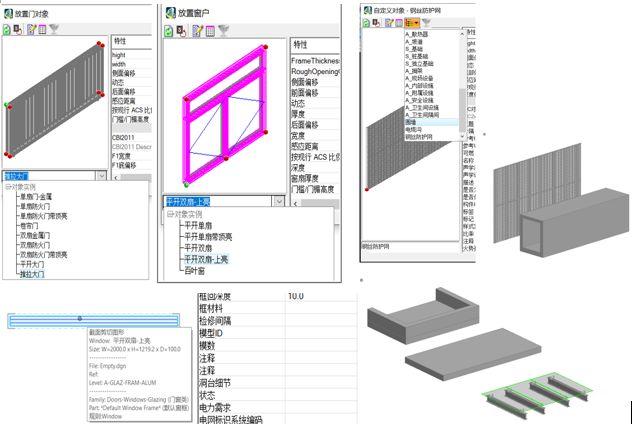

B.增加门窗多种类型

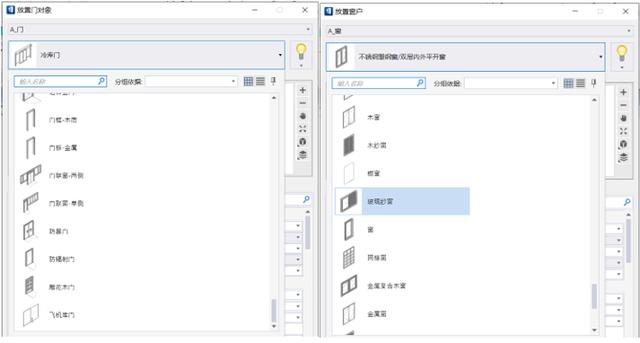

目前门窗是项目中使用比较多的构件，针对这种情况按照部分用户的需求，增加了大量的门窗类型方便在项目中进行使用，同时也增加了缩略图能进行快速的浏览和查看。

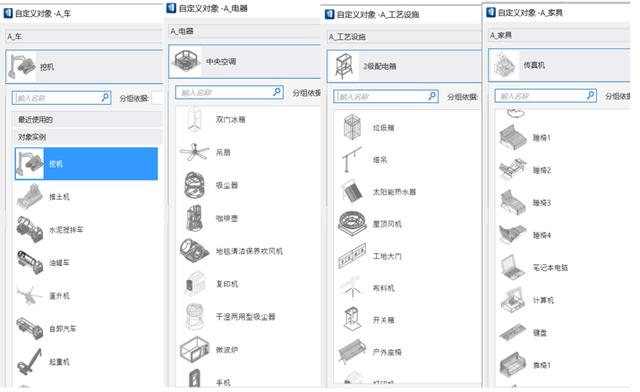

C.增加多种常用构件
同时在常用构件中，也扩展了多种类型，能够满足设计模型的快速放置和后续施工展示的应用。
