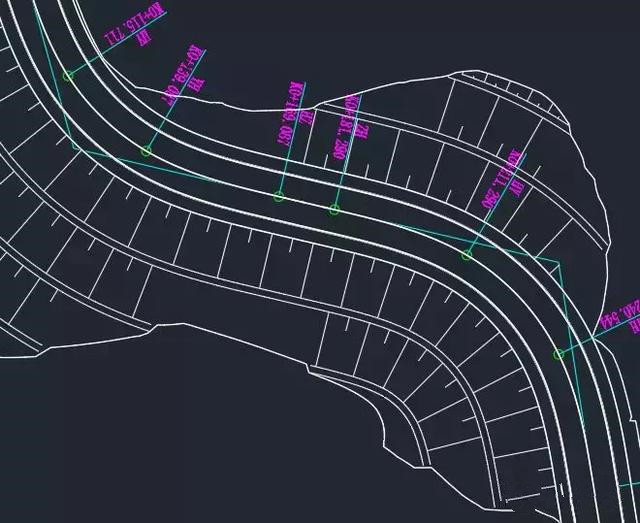

道路模型创建好后,可根据需要出道路图纸。出图时,道路模型需添加坡型线,并隐藏多余模型线,如下图所示:
多余模型线可在设定里,将所有连接设置为“无显示”,坡型线则在道路特性里添加,若道路模型较多,则添加起来比较繁琐,坡型的样式可在“标准”的基础上自定义。

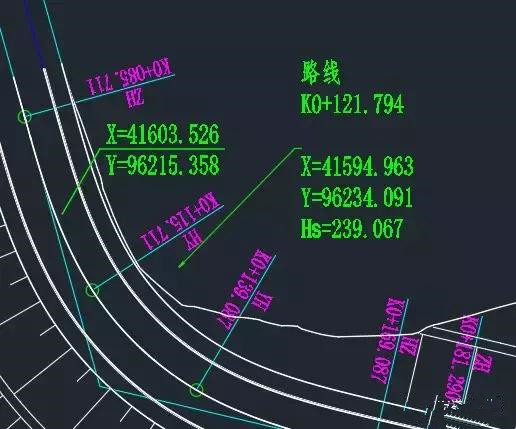

接下来是平面图标注,常见平面图标注包含平面插旗和坐标标注,如下图所示:
二者均在桩号偏移设定里定义:

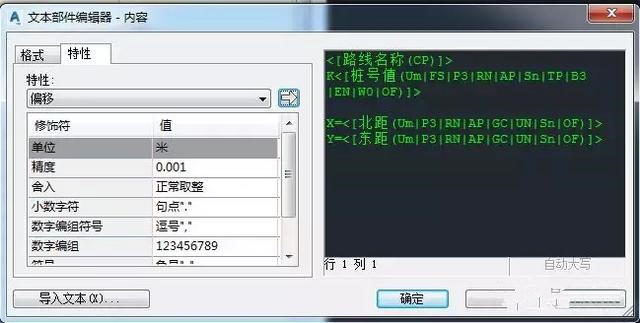

平面插旗标注包含路线名称、桩号值、X坐标、Y坐标及纵断面高程五个标签及引线,其中前四个标签可定义在一个文本里,纵断面高程则需单独添加引用文本,引用纵断面高程数据。
坐标标注相对简单,只需定义X与Y坐标标签及引线,引线的长度根据需要确定。
对于圆曲线及缓和曲线还应添加单元要素表,选中路线,选择添加表“添加曲线”或“添加缓和曲线”,表格内容根据自己单位出图习惯定制。
尺寸标注、公交港湾、渐变形式等标注可能手动添加更加方便些。

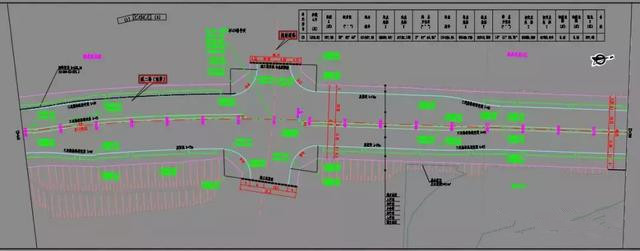

平面图标注完后,即可创建图幅出图。图幅的创建,与纵断面图类似,建议自己定制图幅,出图过程一路确定,最终成果示例如下:
