砌体排砖深化设计技术，迈向更高效、精准的施工新阶段！

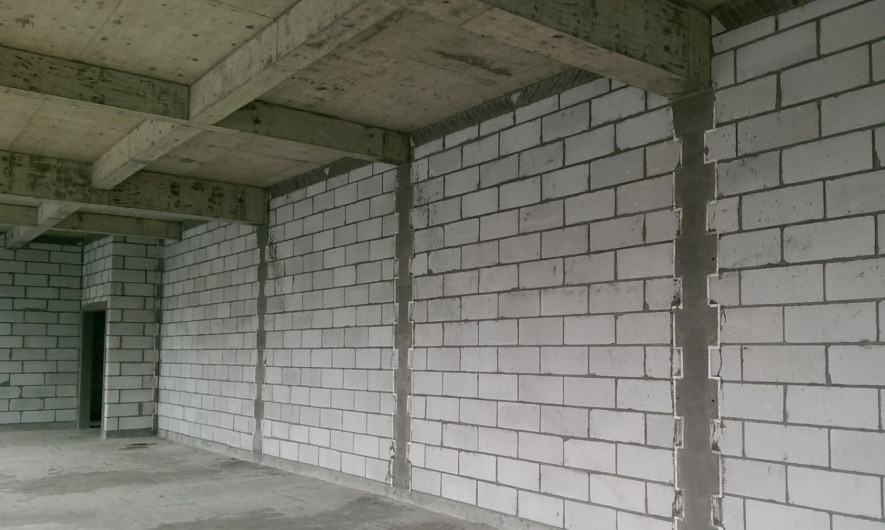

砌体排砖是指在砖砌建筑过程中，依据设计要求，通过精确的测量来确定轴线和门窗洞口的位置尺寸线，并依据这些尺寸线进行砖块的排列和布局。这一过程是砌筑工程的基础，直接影响砌筑质量、材料损耗和施工效率。


砌体排砖步骤
砌体排砖是砌体工程施工中的重要环节，其步骤需要精确且有序地进行，以确保施工质量和效率。
1.前期准备
1）材料验收与存放
砌块、砂浆等材料应具有产品合格证书、性能检验报告，并进行取样验收。
砌块堆放应下垫上盖，堆放高度不得高于2m，以防止砌块受损。
砂浆应使用预拌砂浆存储在砂浆罐内，以保证其质量。
2）现场清理与测量放线
清理施工现场，确保无杂物影响施工。
根据设计图纸进行测量放线，确定墙体的位置和尺寸。
2.排砖规划
1）编制排版图
根据结构净高、净宽编制排版图，按照材料消耗最小原则进行规范排版。
确保门窗、电箱等预留位置的合理性。
2）设置排砖参数
在排砖软件（艾三维砌体排砖软件）中设置砌体砖、塞缝砖、导墙砖的规格及排布方式。
设置水平灰缝、竖向灰缝、距边灰缝等参数，确保砌体的整体质量。

3.砌体排砖深化设计
通过运用“艾三维砌体排砖软件”，可以高效地实现砌体工程的深化设计，从而优化砌体排砖方案，显著减少现场施工中的返工现象与材料浪费。该软件具备强大的自动化功能，能够精准统计并分类各种尺寸的砌体工程量，为工厂化定制加工提供了极大的便利，进一步提升了施工效率与成本控制能力。

软件详情：砌体排砖软件|基于BIM的参数化自动排版设计技术

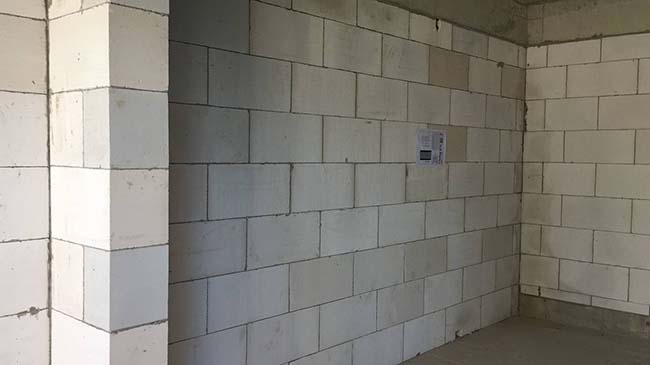

4.施工注意事项
1）砌筑当天应对砌块砌筑面洒水湿润，相对含水率以40%-50%为宜。
2）材料选择：尽量选择质量好的砖块和砂浆材料，断砖、裂缝砖不得上墙，确保砌筑质量
3）灰缝厚度控制：采用普通砂浆时灰缝厚度不应超过15mm，勾缝应随砌随勾，不允许通缝、假缝、瞎缝。
4）顶砌预留：不得一次砌筑到顶，预留高度在20cm左右，填充墙砌筑14天后才可以进行顶砌。
5）构造柱设置：洞口宽度>2m 两侧、砌块墙体的长度>5m 时，应设钢筋混凝土构造柱。
6）施工环境：注意施工环境的温度和湿度条件，避免在极端天气下施工。

为什么砌体排砖要深化设计
随着科技的进步，传统的排砖方式逐渐被更为先进、高效的BIM砌体排砖深化技术所替代。这一技术革新带来了以下显著优势：
1.提高施工效率与质量
1）减少返工与浪费：通过深化设计，可以预先发现并解决设计图纸中可能存在的问题，如各专业之间的矛盾、施工难点等，从而减少施工过程中的打凿、返工现象，避免材料浪费，提高施工效率。
2）优化排砖方案：深化设计可以对砌体排砖方案进行优化，确保排砖合理、美观，同时减少砌体施工中的误差和不确定性，提高施工质量。

2.满足施工要求与规范
1）符合设计蓝图与施工规范：深化设计是在设计蓝图的基础上，结合施工规范的要求，对原设计进行细化、补充和完善，确保施工过程中的每一步都符合设计要求和施工规范。
2）解决图纸过粗问题：有时设计图纸可能过于简略或存在模糊之处，通过深化设计可以对这些问题进行明确和细化，确保施工人员能够准确理解设计意图并进行施工。
3.满足个性化与美观需求
1）满足个性化需求：现代建筑不仅要求满足基本的使用功能，还要求具有个性化特点。通过深化设计，可以根据项目的具体情况和业主的需求，对砌体排砖方案进行个性化设计，以满足不同项目的特殊需求。
2）提升美观度：合理的排砖方案不仅可以提高施工质量，还可以提升建筑的美观度。通过深化设计，可以对排砖方案进行精细化设计，使建筑物的外观更加整洁、美观。
4.实现成本控制与效率提升
1）控制成本：通过深化设计，可以对施工过程中的各项费用进行预算和控制，避免不必要的浪费和支出。同时，合理的排砖方案可以减少材料的使用量，从而降低施工成本。
2）提升效益：深化设计可以提高施工效率和质量，缩短施工周期，从而降低项目的总体成本。同时，通过提升建筑物的美观度和使用功能，可以提升项目的市场价值和竞争力，从而实现更好的经济效益和社会效益。

基于BIM的砌体排砖深化软件

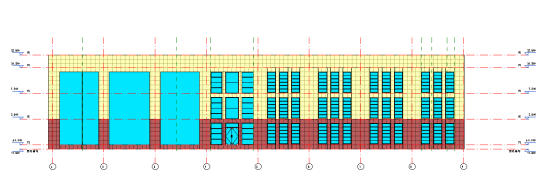

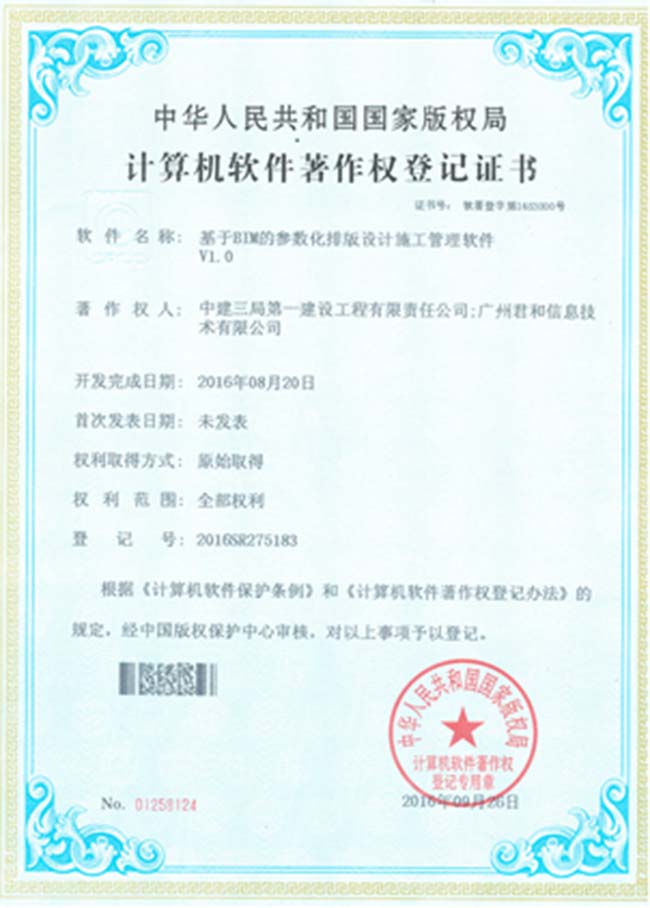

为了砌体工程的深化设计，我司联合中建三局第一工程局有限公司，基于BIM的砌体参数化排版设计专利技术，研发了砌体排砖软件。

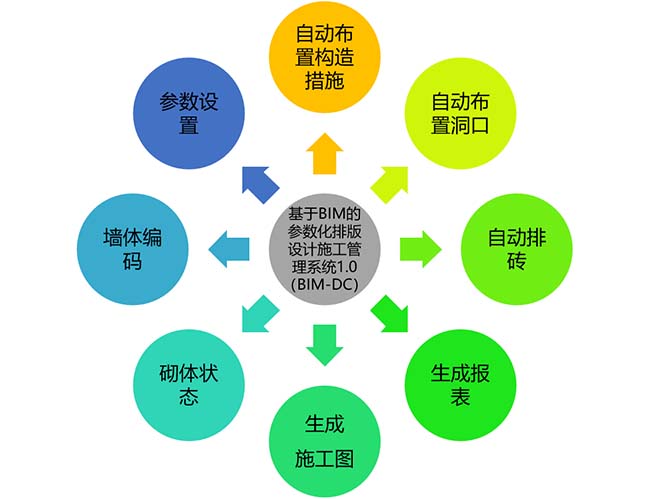

砌体排砖软件是一款砌体深化设计软件，具有参数设置、自动布置构造措施、自动布置洞口、自动排砖、生成报表、生成施工图、砌体状态以及墙体编码八大功能。

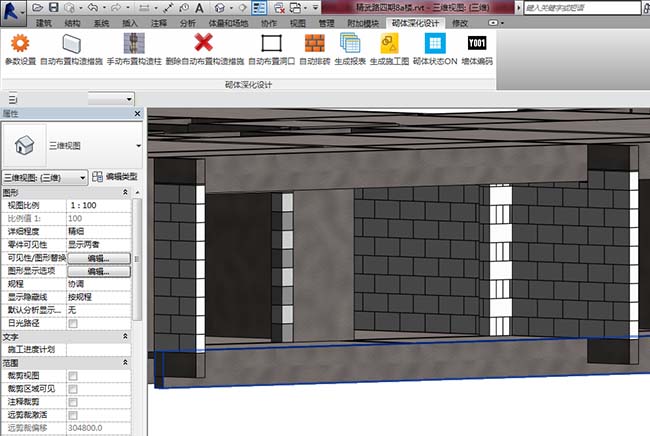

参数设置
1.自动布置构造措施：构造柱、圈梁、过梁、窗台压顶、门窗洞口固定块。
2.自动布置洞口：门洞和窗洞尺寸及定位。
3.自动排砖：砌块种类、底部导墙、水平灰缝、垂直灰缝。
在进行砌体自动排砖前，先设置好构造措施、门洞及砌体相关参数设置，再通过相应的功能键实现自动排砖。

自动布置构造措施
根据“参数设置”已设置好的构造措施参数，选择“自动布置构造措施”功能键后，点选需要布置构造措施的墙体，自动的根据编程算法，自动识别后，在相应砌体墙上自动布置造柱、圈梁、过梁窗台压顶、门窗洞口固定块等构造措施。

自动布置洞口

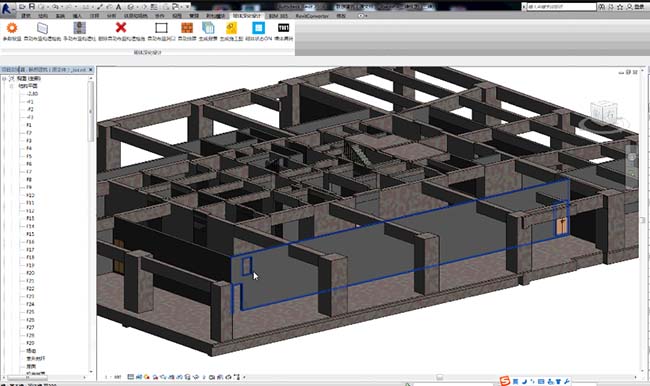

根据“参数设置”已设置好的门窗洞口尺寸及位置，采用“自动布置洞口”，选择需要排布砌体的墙体，一键自动在模型中相应墙上按照预先设置好的门窗洞口参数自动生成洞口。

自动排砖

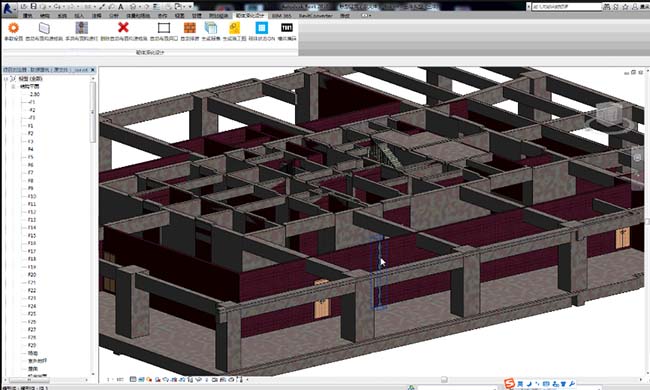

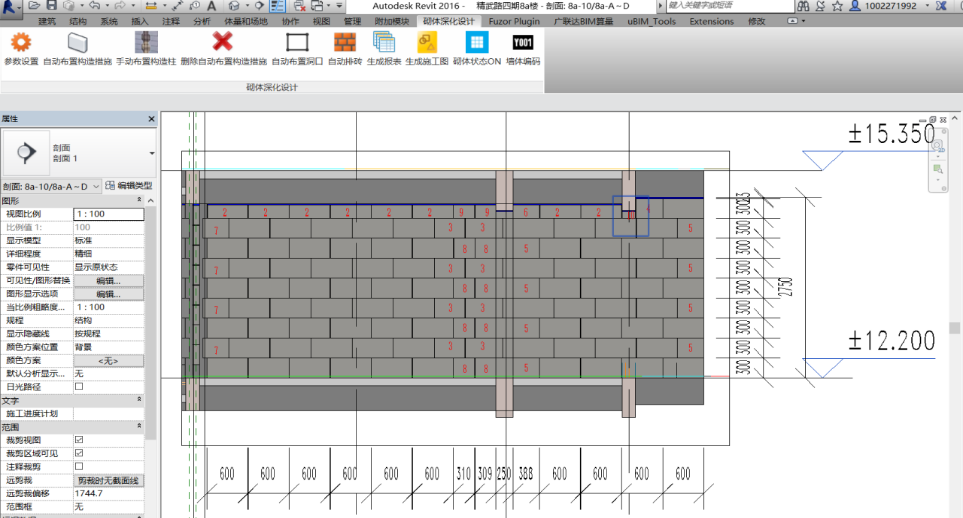

根据“参数设置”已设置好的砌体材质、灰缝厚度等，利用甲方提供的相应算法，在模型中相应砌体上自动排砖。

生成报表

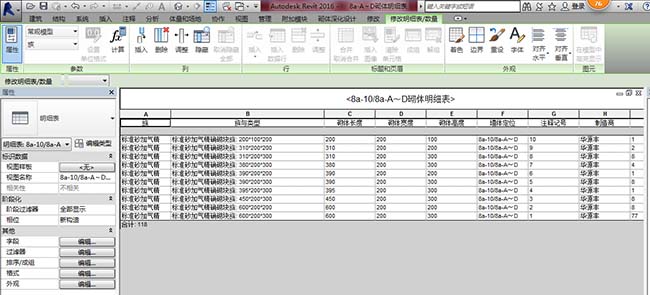

一键生成砌体墙工程量表、抹灰量表及基于位置的各构件明细表。报表中包含砌块类别、尺寸、定位及墙体编号、制造厂商和砌块数量。

生成施工图

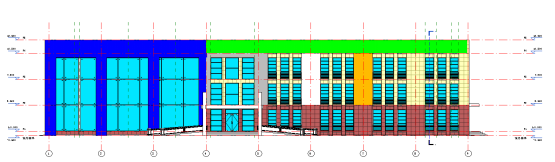

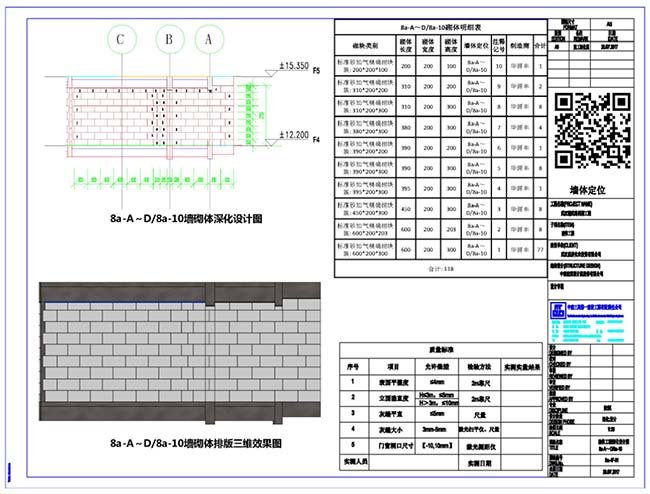

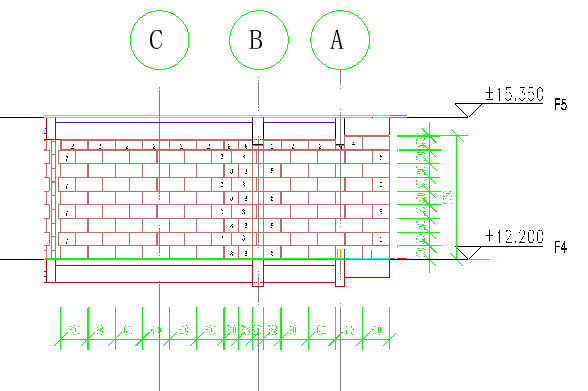

利用“生成施工图”一键点选已完成砌体排版的墙，即可自动生成砌体墙的深化设计图纸，包括二维深化设计图、三维效果图、砌体明细表、质量验收标准、墙体定位信息等。

自动生成砌体墙的深化设计图纸可作为报审图纸，也可以直接用于现场施工交底。现场通过将深化图纸粘贴到待砌筑相应的砌体上，同时通过手机APP扫描二维码信息，可以查询砌体的二维深化设计图、三维效果图、砌体明细表、质量验收标准、墙体定位信息等。

砌体状态
“砌体状态”是一个状态按钮，用来表示砌体的下列状态：深化设计（灰色）、生产（白色）、运输（绿色）、现场安装（蓝色）以及验收完成（橙色）。

未显示砌体施工状态
点击后效果：

显示砌体施工状态
墙体编码
点击此按钮后，会遍历当前视图中的所有墙体，并按照墙体与轴网的位置关系，为墙体进行编码，包括：
工程名称：为此项目的名称
楼栋：此墙体所属的楼栋的编号
楼层：此墙体所有的楼层
墙体类型：墙体的族类型

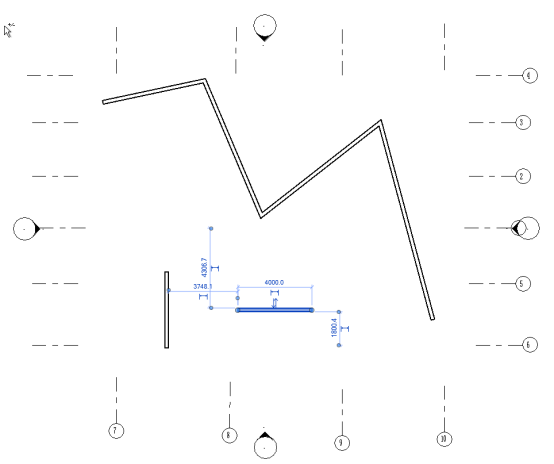

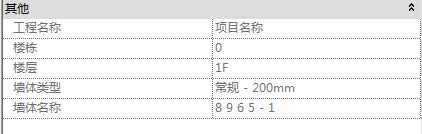

墙体名称：按照“竖直轴网 水平轴网 – 墙体编号”的方式命名。如下图中选中的墙体，位于竖直轴网8，9之间，同时位于水平轴网5，6之间的第一个墙体，所以运行“墙体编码”命令后，会添加如下图所示的一系列共享参数，其中墙体名称为“8 9 6 5 - 1”

软件详情：砌体排砖软件 | 基于BIM的参数化自动排版设计技术

综上所述，砌体排砖作为砌筑工程中的核心环节，其重要性不言而喻。随着砌体工程深化设计技术的不断革新与智能化发展，砌体排砖工程正逐步迈向更加高效、精准的施工新阶段。
