电气设计软件有哪些？Bentley Substation有什么功能？

电气设计就是根据规范要求，对电源、负荷等级和容量、供配电系统接线图等系统进行施工图设计，如果想要加快你的设计工作效率，就需要使用电气设计软件来帮助你了，这些软件可帮助电气及自动化工程师轻松进行电气原理图绘制、修改，材料明细的统计、生成，可自动生成端子表、电缆表、接线表、开闭表及接线图，提供了丰富设计图库及库管理功能，能够有效的帮助用户提高电气设计效率和质量。

电气专业设计模块Bentley Substation软件 可以快速完成二维原理设计、三维布置设计，并可实现二三维数据的同步，具有接地、防雷系统的设计功能，可以自动生成材料表和计算书，可以 从三维布置设计快速得到二维的平断面施工图纸。

特点

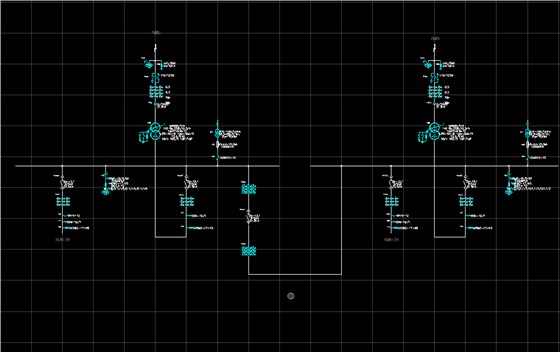

1.电气设计软件Bentley Substation快速创建主接线图

使用主接线模块，采用典型图方式快速地创建原理接线图，典型图库可以随时进行扩充，也可以按照不同电压等级下的进出线回路分别进行设计。设计的信息自动保存在项目数据库中。

· 创建三维变电站布置图

在进行三维设备布置时，设备布置模块自动从项目数据库中获取设备清单，以列表形式显示，方便工程师进行选取。二维原理图的设备参数和三维布置图的参数可以实时共享，并可以相互导航。若二维原理图发生更改，通过刷新数据库信息，三维布置图可以自动进行更改。

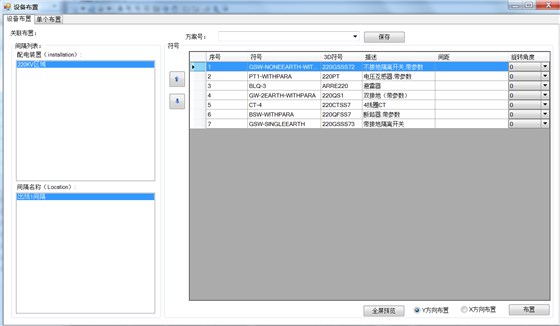

Substation电气设计软件二维原理设计产生 的设备列表

2.电气设计软件Bentley Substation中使用三维导线设计模块 完成导线设计

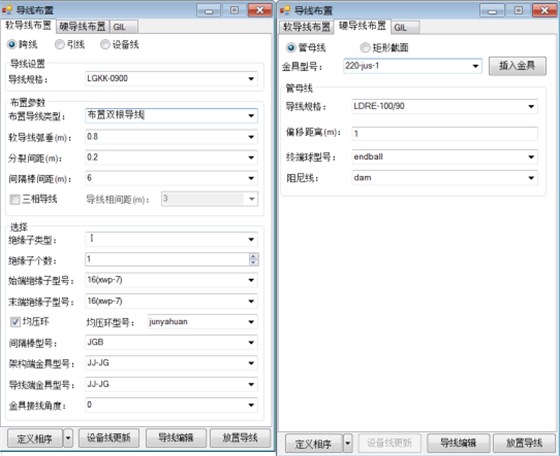

使用三维导线设计模块，方便地进行三维软导线和硬导线（母排）设计。导线的选型从型号库中读取，导线库可以随时进行扩充。在设计导线过程中，可以进行绝缘子和金具的选择，从而快速高效地完成设计。导线设计完成后，通过报表生成器，可以自动统计导线、绝缘子和金具的数量，生成材料表。

使用导线拉力计算模块进行导线及架构受力分析，生成导线安装报表，指导施工。

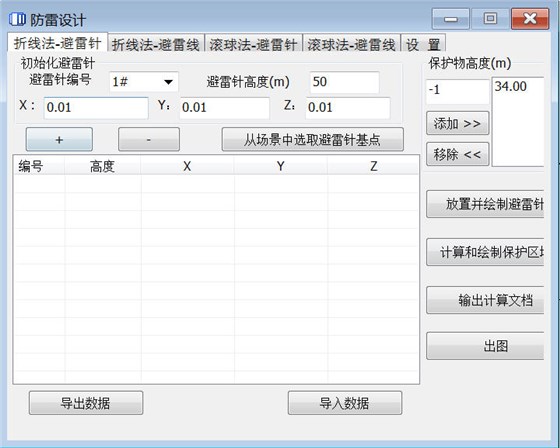

3.电气设计软件Bentley Substation-防雷系统设计

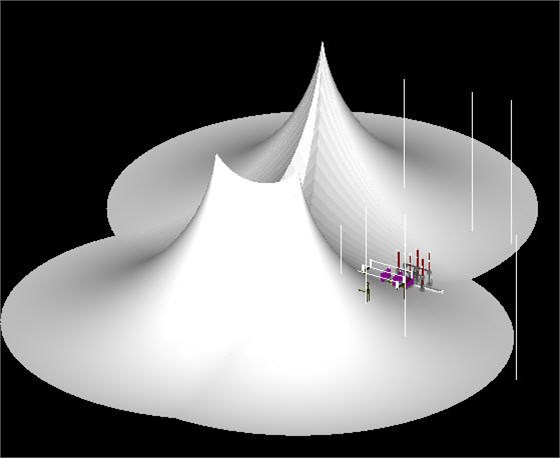

可使用折线法和滚球法完成避雷针及避雷线的联合保护计算，可生成防雷保护范围图和计算书，可在三维的界面上方便的查看设计成果。

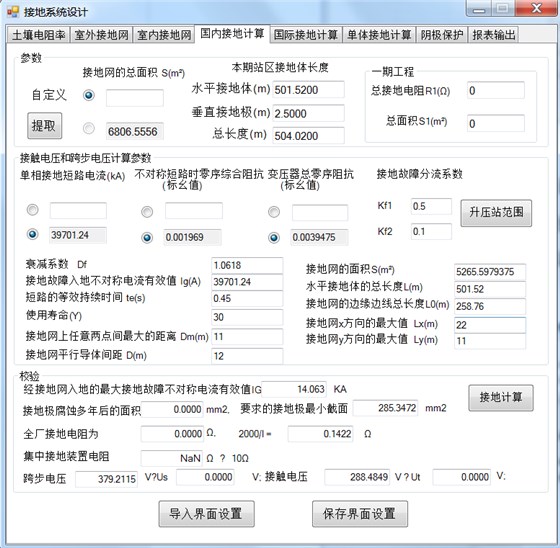

4. Substation电气设计软件-接地系统设计

接地系统设计模块可以快速方便的完成接地网、接地线、接地井、集中接地装置的布置；可以完成电力部标准的接地电阻、跨步电压、接触电压的计算；生成接地材料表；可以自动生成三维接地布置图，与其他专业进行碰撞检查的校验。

5.电气设计软件Bentley Substation-断面图设计模块

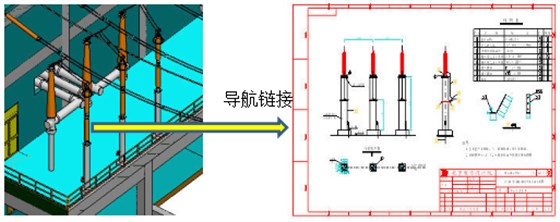

可以快速的获得间隔的平、断面图；可以批量的对设备进行标注；可以自动生成材料表；可以快速完成设备定位尺寸标注、标高标注及安全净距标注，快速的完成间隔平断面图图纸设计。

6.电气设计软件Bentley Substation-典型设计模块

Bentley变电站解决方案是以数据库为核心驱动的软件系统，在该系统上可以方便的实现典型设计模式，基于典型项目库中的初设（施工图）深度的标准方案，在简捷的操作界面上快速完成设备参数及接线的修改，执行“刷 新”操作后就可以实现所有关联图纸的自动刷新，包括三维布置图、间隔断

面图、设备安装图、材料表等，进而完成新项目的合计。

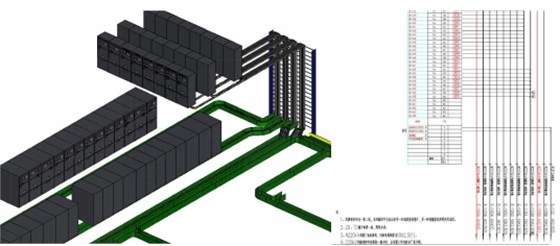

7.电气设计软件Bentley Substation-常规变电站二次设计

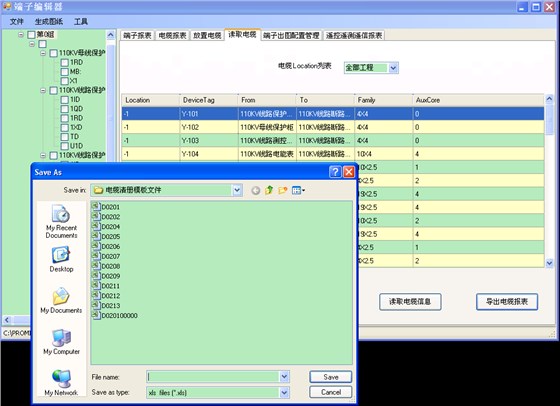

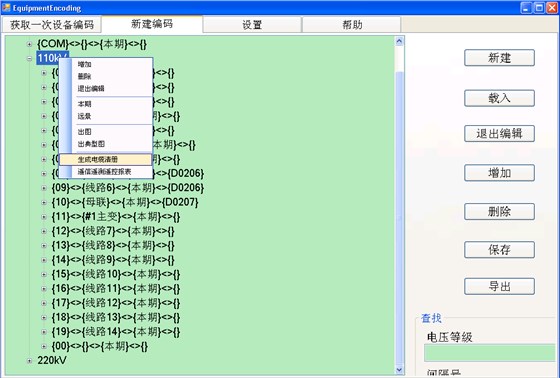

该模块基于二次原理接线图（控制、保护、信号），可生成端子箱接线图、原始电缆清册、“三遥”信息表；软件可自动生成整站的原始电缆清册，该清册可导入电缆敷设模块中完成整站的电缆敷设计算，生成电缆清册（包含长度及所经路径），指导施工。

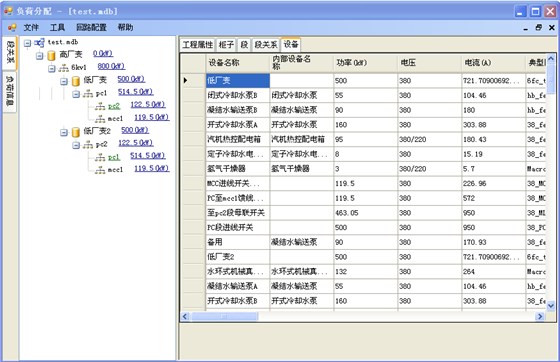

8.电气设计软件Bentley Substation-站用 电设计

站用设计模块可以读取Excel格式的站用负荷表，进行负荷统计，依据标准设备选型表可完成设备选型，依据出图模板可自动生成接线图及电缆清册。
