CATIA在钢结构桥梁BIM正向设计中的核心应用与优势

随着BIM技术的快速发展，其在复杂工程项目中的应用日益广泛，特别是在钢结构桥梁的设计领域。CATIA，作为一款功能强大的三维设计软件，凭借其参数化建模、高度可定制化和强大的数据集成能力，在钢结构桥梁的BIM正向设计中发挥着重要作用。本文将深入探讨CATIA在钢结构桥梁BIM正向设计中的应用及其带来的优势。


核心应用
钢结构桥梁以其强度高、重量轻、施工速度快等优势，在现代交通建设中占据重要地位。然而，其复杂的结构设计和精细的施工要求也对设计工具提出了更高要求。BIM技术作为建筑行业的革新力量，通过数字化手段实现了设计、施工、运维等全生命周期的信息集成与共享。CATIA作为BIM技术的重要工具之一，在钢结构桥梁的正向设计中展现出了巨大潜力。

1.参数化建模与快速设计

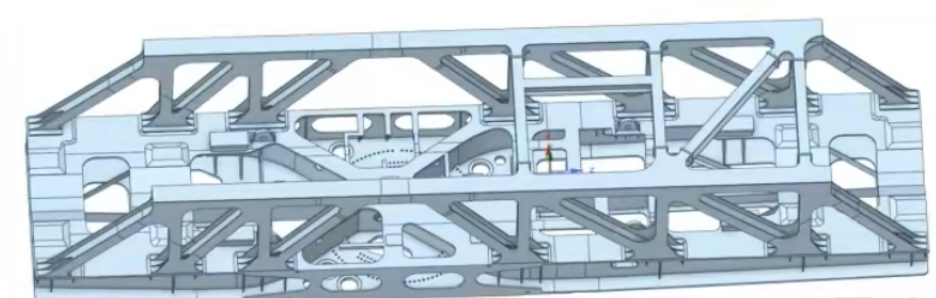

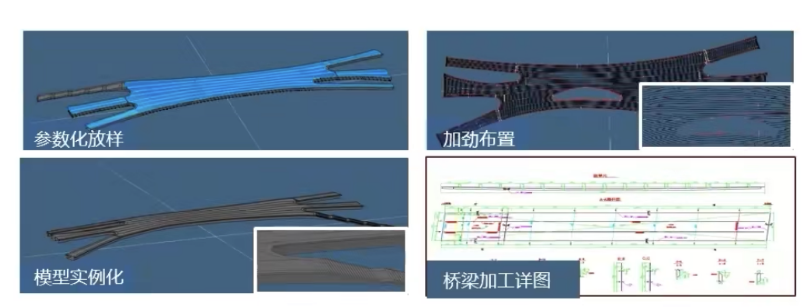

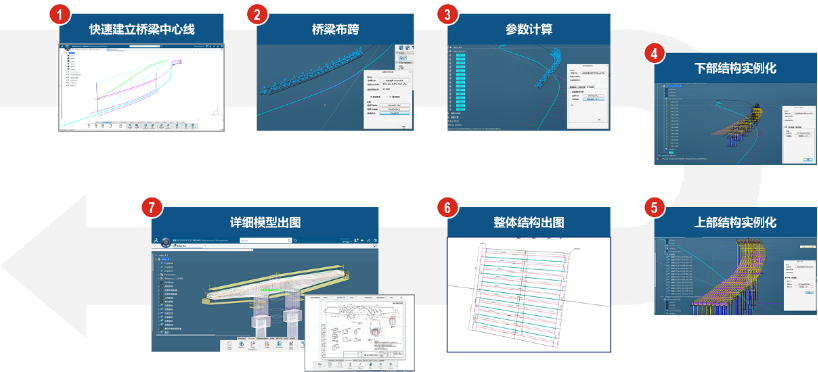

骨架模型与构件库：利用CATIA软件建立钢结构桥梁的骨架模型，并结合构件库进行快速组装，能够迅速将模型细化至施工级别。这种方法不仅提高了建模效率，还确保了模型精度达到施工图要求。

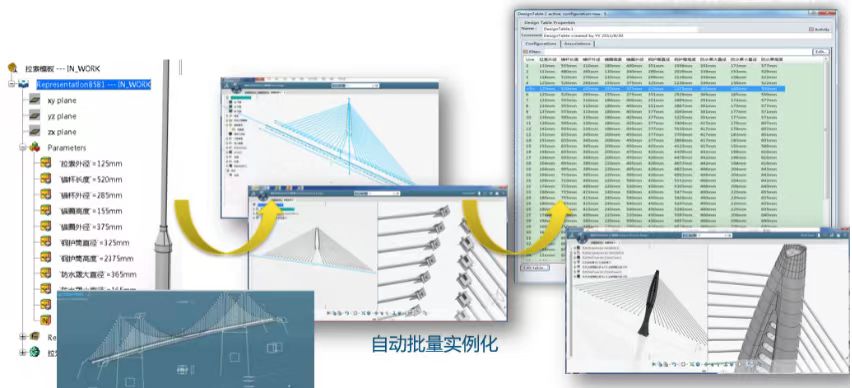

参数化设计：通过修改模型参数来驱动模型变化，实现快速调整和优化设计。这种参数化设计方式缩短了修改时间，提高了工作效率，使设计人员能够更专注于设计本身。

2.三维可视化与协同设计

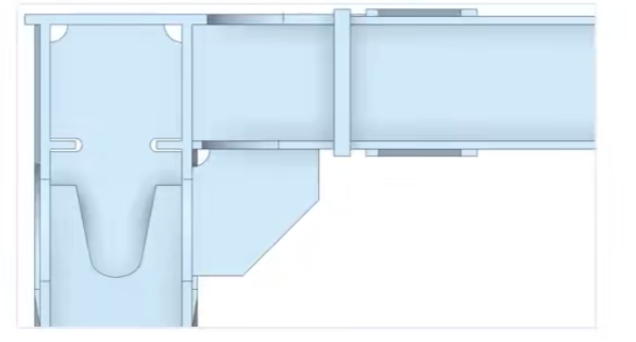

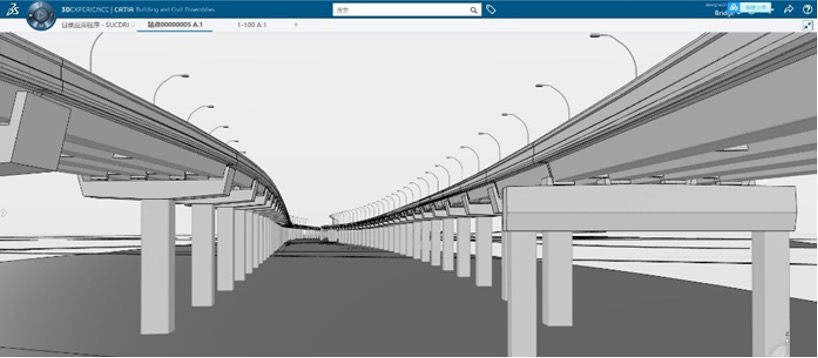

三维可视化：CATIA软件的三维可视化功能能够直观展示构件间的空间位置关系，帮助设计人员更好地理解设计意图，并针对复杂节点施工建设方案进行讨论和优化。
协同设计：支持多专业间的协同工作，通过构建精细化的模型，制定统一的编码标准与数据传递规则，实现桥梁的三维BIM正向设计。这种协同设计方式打破了传统设计中各专业间的壁垒，提高了设计效率和质量。

3.设计优化与碰撞检查
设计优化：利用BIM技术的三维模型进行构造设计优化，如钢锚箱剪力钉布置优化、锚固区段钢梁腹板受力优化等。通过模型计算和分析，优化大桥主体钢结构设计，提高桥梁的整体性能。
碰撞检查：在三维模型中进行碰撞检查，确保设计成果的可实施性。通过软件校核内部检修空间等关键部位，避免施工过程中出现冲突和错误。

4.自动生成图纸与BOM表
图纸生成：模型与图纸关联，三维模型能够自动批量生成多角度二维图纸。当模型调整后，图纸也会自动做出相应更新，减少了重复劳动和错误。
BOM表生成：自动生成BOM表（物料清单），支持快速提取加工原材清单，辅助工程算量及生产加工。

5.创新应用与施工精度提升
创新应用：结合BIM技术的创新应用，如斜拉索的垂度修正、梁体预拱修正等，提高了桥梁施工精度。同时，VR技术等也被用于辅助设计全桥排水系统、优化钢混结合段锚固构造等。
施工精度提升：通过BIM正向设计，将施工期的难点前置，减少了施工过程中的变更和返工，提高了施工效率和质量。

应用优势
CATIA在钢结构桥梁BIM正向设计中的应用优势主要体现在以下几个方面：
1.高效精确的参数化建模
CATIA以其强大的参数化建模能力，使得钢结构桥梁的设计过程更加高效和精确。设计师可以通过设置和调整模型参数，快速生成符合要求的桥梁结构模型。这种参数化设计方式不仅提高了建模速度，还确保了设计数据的准确性和一致性，为后续的设计优化和施工模拟提供了坚实的基础。

2.三维可视化与直观沟通
CATIA的三维可视化功能使得钢结构桥梁的设计成果能够以直观、生动的方式展现给设计师和项目团队。通过三维模型，设计师可以清晰地查看桥梁的整体布局、结构细节和节点构造，从而更准确地理解设计意图和发现潜在问题。此外，三维模型还便于与其他专业人员进行沟通和协作，促进了设计信息的共享和交流。

3.设计优化与碰撞检测

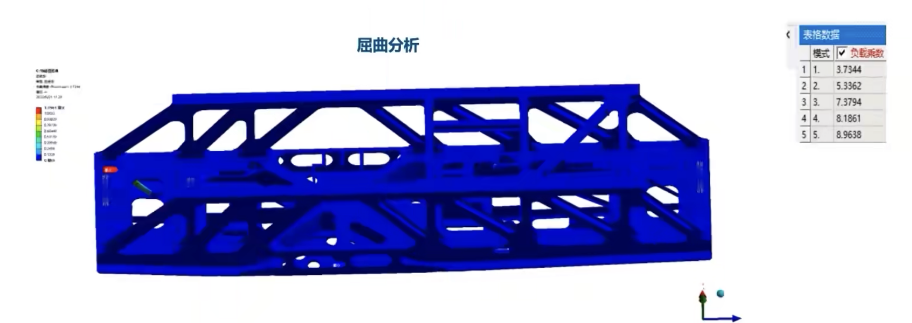

CATIA提供了先进的模拟分析和碰撞检测工具，使得钢结构桥梁的设计优化和冲突解决变得更加便捷和高效。设计师可以利用这些工具对桥梁结构进行静力学、动力学等分析，评估其受力性能和稳定性，从而发现设计中的不足并进行优化。同时，碰撞检测功能可以在设计初期就发现并解决潜在的碰撞问题，避免了施工过程中的返工和延误，降低了施工风险和成本。

4.数据集成与信息共享
CATIA作为BIM技术的重要工具之一，支持与其他BIM软件和系统的集成与信息共享。这使得钢结构桥梁的设计信息能够在不同设计阶段、不同专业之间顺畅传递和共享，提高了信息的一致性和完整性。设计师可以通过CATIA平台获取到最新的设计数据、施工图纸和工程文档等信息，从而更好地指导施工和运维工作。
5.自动化与智能化设计
CATIA的自动化和智能化设计功能进一步提升了钢结构桥梁的设计效率和质量。通过预设的模板和规则，CATIA可以自动生成部分设计内容和文档，减轻了设计师的重复劳动。同时，智能化设计功能可以根据设计师的输入和选择，自动调整和优化设计方案，使得设计过程更加智能化和高效化。

6.支持复杂结构设计与分析
钢结构桥梁往往具有复杂的结构形式和多样的节点构造。CATIA凭借其强大的建模和分析能力，能够轻松应对这些复杂设计挑战。设计师可以利用CATIA的精确建模工具创建复杂的结构模型，并利用其分析功能对结构进行深入的力学分析和优化。这种能力使得CATIA成为钢结构桥梁设计中不可或缺的工具之一。

综上所述，CATIA在钢结构桥梁BIM正向设计中的应用优势主要体现在高效精确的建模、三维可视化与直观沟通、设计优化与碰撞检测、数据集成与信息共享、自动化与智能化设计以及支持复杂结构设计与分析等方面。这些优势使得CATIA成为钢结构桥梁设计领域中的首选工具之一。
