建筑BIM解决方案

前期需求分析

应用分析：核对施工图、模拟建造、统计工程量、管线综合、净高分析

属性信息：名称、材料、挂接文档、厂商、系统类别、区域归属

流程标准

建筑BIM解决方案-BIM应用方

建筑工程BIM实施技术标准

一、BIM工作管理及流程：BIM工作管理、BIM工作职责

二、BIM模型标准：软件标准、硬件标准 、模型标准（模型依据、模型文件格式 ）
三、BIM成果交付标准 ：BIM模型及成果基本要求、BIM成果交付标准

艾三维提供-建筑行业BIM应用相关培训

审图：设计图纸分析与报告整理

1.设计图纸与说明是否齐全；

2.总平面图与施工图的几何尺寸、平面位置、高程是否一致；

3.各设计图之间的关系是否相符；

4.预埋件是否表示清楚；

5.管线排列位置、高程是否合理

第一版BIM模型——根据最新设计图与问题反馈报告搭建BIM模型

最新图纸——BIM咨询——BIM模型搭建

↓

1.结构BIM模型（不含钢筋）

 2.建筑BIM模型

3.机电BIM模型（室内外）

4.钢结构BIM模型（不含节点）

5、幕墙BIM模型（不含节点）

6.地形模型（测绘数据）

↓

第二版BIM模型——根据问题凡科报告修改BIM模型

↓

1.结构BIM模型（不含钢筋）

 2.建筑BIM模型

3.机电BIM模型（室内外）

4.钢结构BIM模型（不含节点）

5、幕墙BIM模型（不含节点）

↓

管线综合/净高分析——设计单位

第三版BIM模型——根据问题反馈报告深化BIM模型

幕墙节点深化                          支吊架管线末端深化                   钢筋深化                           砌体深化

钢结构节点深化

建筑BIM解决方案——场地平整与布置

建筑BIM解决方案施工阶段—— 施工进度模拟

按时对施工进度的计划与实际完成进度的情况，进行收集、取证，并结合模型进行分析。重点分析项目的关键路径节点，例如正负零里程碑，幕墙完工等。

建筑BIM解决方案施工阶段—— 施工工艺模拟、 施工方案模拟

根据项目的重大方案进行施工模拟，如顶模施工、钢结构吊装、幕墙安装等。

顶模施工

钢结构吊装

建筑BIM解决方案施工阶段——砌体深化应用

建筑BIM解决方案施工阶段——模板深化应用

校审设计与统计材料

建筑BIM解决方案施——机电深化应用

机电深化设计

管综出图

机电深化应用-净高分析

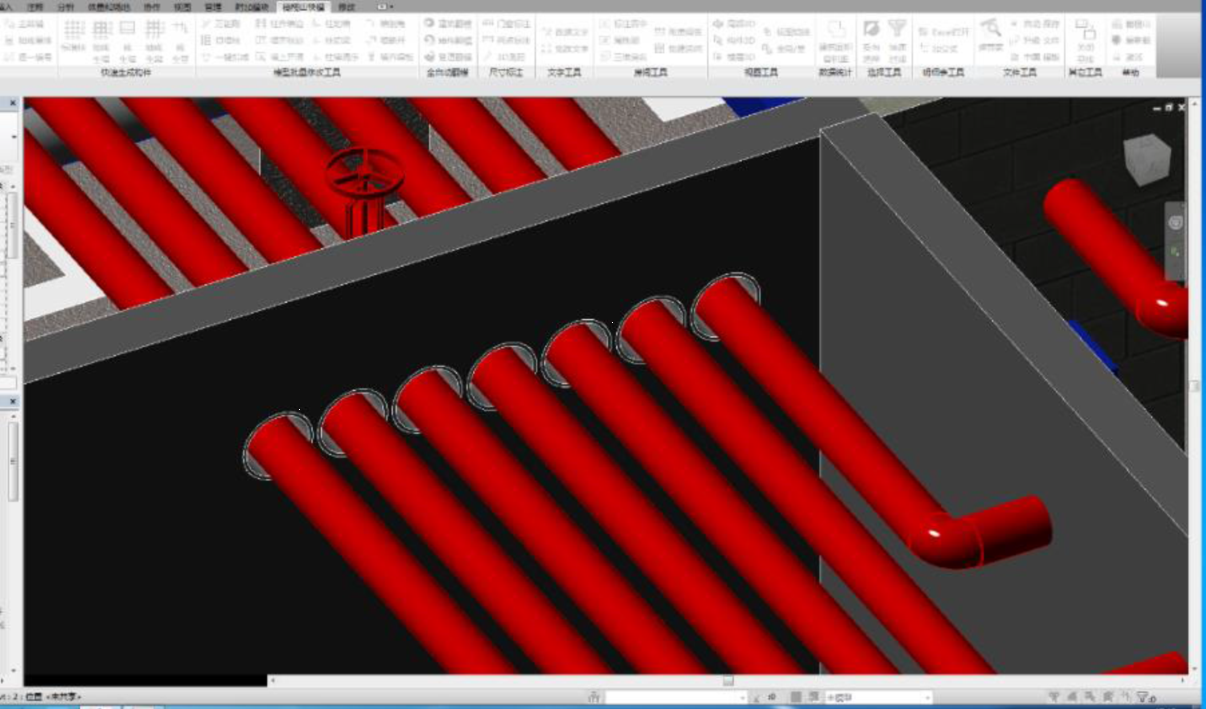

机电预留预埋深化应用

根据模型快速准确导出预留孔洞施工图纸指导现场施工，避免二次开凿，减少材料及人工损耗，减少建筑垃圾。

钢筋深化应用

工程量统计

1、结构混凝土工程量统计

2、钢筋量统计

3、幕墙构件工程量统计

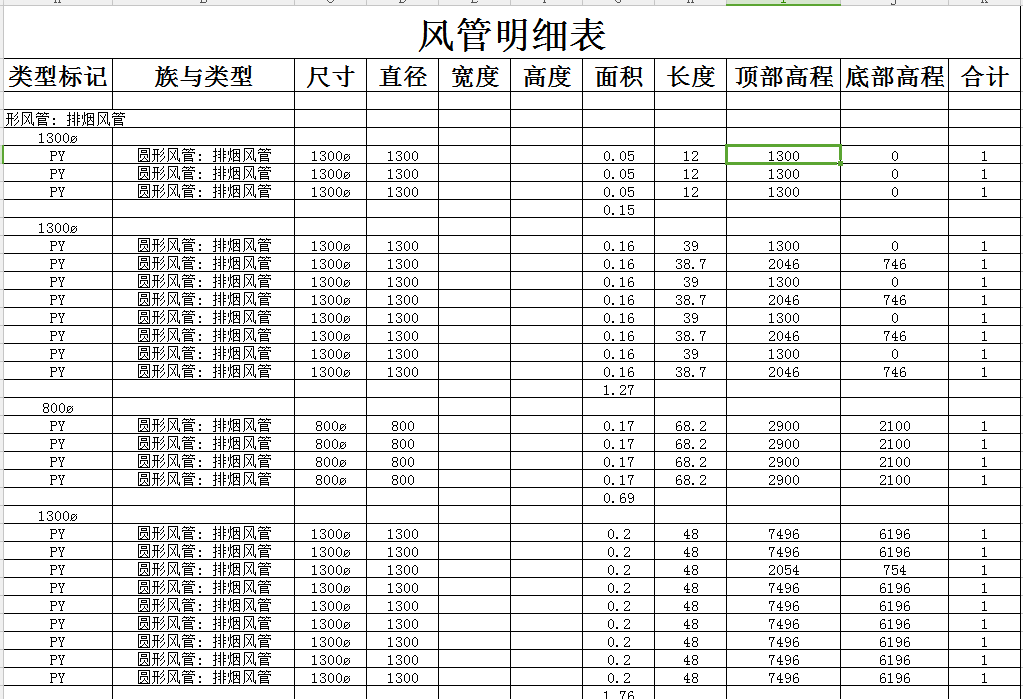

4、机电设备工程量统计

实景建模技术

1、现场环境真实还原

通过无人机等工具进行场地范围拍摄，图片合成实景模型，可在实景模型上进行实景测量、实景模拟、进度汇报、视频制作等。

基础设施项目

深圳第三人民医院项目

2、现场模型应用

坐标、长度、面积、体积 实景数据测量

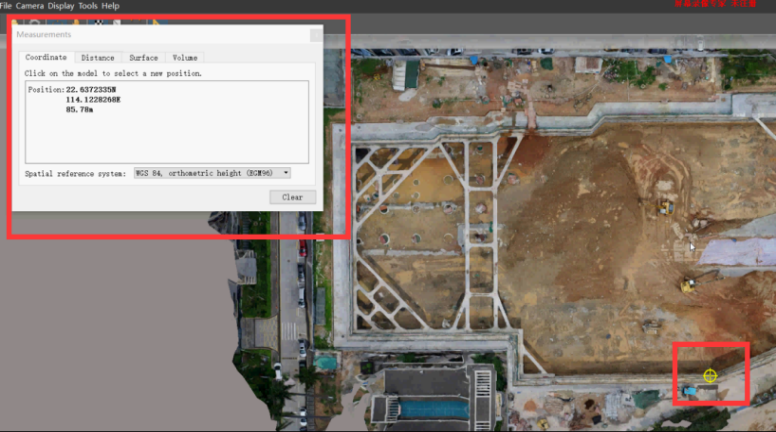

坐标测量

面积测量

长度测量

体积测量

BIM模型与实景模型结合，进行规划

文件信息管理

设施数据管理



不管是对于业主方还是各承包方，在移交资料过程中如何保证信息数据的完整性是一个挑战。

设计师收到数据信息的质量可能会严重影响施工阶段的成本和持续时间

业主要求更高，承包商也难以用传统方式提供高质量的交接交付

思路延伸

1、智慧工地

物联网、大数据、云平台的应用

2、绿色施工

绿色施工设备及绿色施工新技术应用

3、3D打印沙盘

利用3D打印机打印场地沙盘

4、VR、AR
