最新园林景观设计规范汇总

园林景观设计 包含内容有土建构造部分（景墙、亭廊、钢构花架等）、水电安装部分（喷灌、灯光、弱电等）、植物部分。所以需要了解的规范有：

1、城市居住区规划设计规范

2、公园设计规范

3、城市园林绿化工程施工及验收规范

4、水泥混凝土路面施工及验收规范

5、沥青路面施工及验收规范

6、城市道路设计规范

7、建筑结构荷载规范

8、混凝土结构设计规范

9、钢结构设计规范

10、砌体结构设计规范

11、木结构设计规范

12、冻土地区建筑地基基础设计规范

一、 图纸排列顺序

为了使设计师能够较好地向甲方表达其设计意图，又使施工者有较完整的施工依据，减少施工中的变更、拆改项目，提高有效工作时间，因此要求设计师必须图纸齐全，排列有序（按以下顺序排列）。

1.封面 （按设计院统一制作的模板打印）

2.目录 （按设计院统一制作的模板打印）

3.工程概况

4.设计说明

5.装饰工程项目表 （按设计院统一制作的模板打印）

6.施工图纸（总平面图、总天花平面图、平面、天花、立面、大样详图等）

二、 图纸内容要求

利用正投影原理所绘制的平面、立面、剖面图是设计师的设计意图与其现场施工交流的语言。

设计师要将自己的设计意图充分的表达给客户及施工人员，设计师就必 须掌握设计的图纸规范；正投影制图要求使用专业的绘图软件工具，在图纸上作的线条必须粗细均匀、光滑整洁、交接清楚。

因为这类图纸是以明确的线条，描绘建筑内部或者外部装饰空间的形体轮廓线来表达设计意图的，所以严格的线条绘制和严格的制图规范是它的主要特征。

1. 封面 （按设计院统一制作的模板打印）

2. 图纸目录

图纸目录必须标有正投影图的图号、图名及备注。图名是按图纸编排顺序，从第一页施工图开始编号。

3. 工程概况

工程概况内容应反映出建筑工地的大体格局、工程地址、设计部门、工艺级别、设计风格等。

4. 设计说明

5. 装饰工程项目表

必须标明装饰工程涉及的每个空间的顶面、墙面、地面、家具、踢脚、门窗、及套和装饰工程的外部装饰的材质、品牌、规格、颜色，以便甲方及观者对装饰工程的主材及建议的色彩、配饰思路更清晰。

6. 施工图纸：

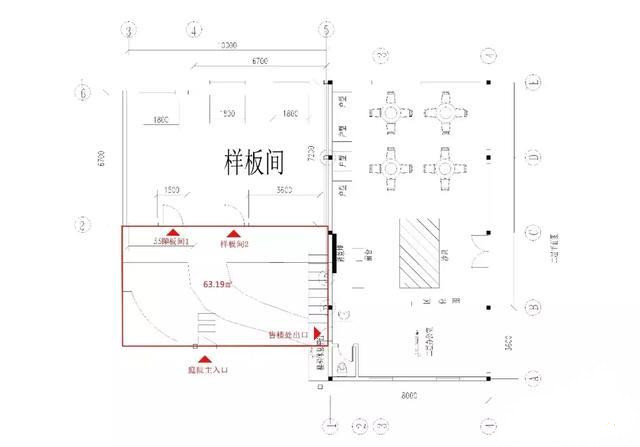

（1）平面布置图

A. 平面图应在建筑物的门、窗洞口处，水平剖切俯视。图内应包括剖切面及投影方向可见的构造。

B. 平面图须注清立面标识、房间名称、地面材料（包括材料尺寸、规格，边长≥450的材料应画准排砖位置）、主要家具及家电平面布置图（电视、冰箱、洗衣机、空调等）。

（2）天花平面图

A. 天花平面图为实际施工后的镜像。

B. 必须标有天花的细部尺寸、[wiki]标高[/wiki]及所使用的材料名称。

C. 要在图上标明灯具的位置，并标明灯的名称或灯具图例。

D. 木做及复杂造型顶或其他复杂造型，应有剖切图，并标明剖切位置。

（3）立面图

A. 各种立面图应按正投影原理所绘制。

B. 立面图应包括投影方向可见的建筑、家具、家电等的外轮廓线和构造图、墙面做法、材料做法及细部尺寸。

C. 各种立面图尚不能表达清楚的要做剖切图。剖切图的剖切位，应根据图纸的用途或设计的深度选择能反映全貌特征以及有代表性的部位剖切。

D. 剖切图包括剖切面和投影方向可见的施工构造、材料及尺寸标注。

（4）电位图

A. 电位走线只需标明开关与灯位的控制关系，线型宜用细圆弧线（也可适当用中圆弧线），各种强弱电的插座走线不需标明；

B. 要有详细的开关（一联、二联、多联）、电源插座、电话插座、电视插座、空调插座、宽带网插座、配电箱等图标及位置（插座高度未注明的一律距地面300mm，有特殊要求的要在插座旁注明标高）。

（5）装饰详图及大样

A. 门窗、家具等制作部分的平、立、剖面图。

B. 家具图制作部分必须有平、立、剖面图，家具立面图要有拉手位置示意图。

C. 图样中某一部分或构造，需要重点索引节点详图；踢脚板、垭口、门窗套等可看情况适当有剖切图。

三、 图纸具体要求

1. 图纸设计必须符合施工规范要求，必须具有可施工性。

2. 所有施工图必须标明比例。

3. 利用正投影原理绘制的图纸严禁铅笔和徒手绘图。

4. 手写的说明性文字需要使用仿宋体或标宋字。

5. 图幅大小：有A0、A1、A2、A3、A4、五种。

6. 比例：平面1：100（1：150），大样1：20（1：30）

楼梯1：50（1：60），单元平面1：50，节点大样1：20（1：30）等，其他可视情况而定。

7. 线型、宽度及各种线型的运用：

（1）粗实线：A2（0.4—0.5mm）；A3（0.3—0.4mm）；A4（0.25—0.3mm）；用于平、立、剖面图及详图中被剖切墙体的主要结构轮廓线；立面图的外轮廓线、剖切符号、详图符号、图面标志及标志等（地平线依次用0.6mm、0.4mm、0.3mm粗实线）。

（2） 中实线：A2（0.35mm）；A3（0.25mm）；A4（0.25mm）；

用于平、立、剖面图及详图中物体的主要结构轮廓。

（3）细实线：A2（0.20mm）；A3（0.15mm）；A4（0.15mm）；

用于平、立、剖面图中可见的次要结构轮廓线，标注尺寸线、折断线（不需画全的断开界限）、引出线（用于对各种需要说明的部位详细说明）、图例线、索引图标、标高图标等。

（4）细虚线：A2（0.15mm）；A3（0.1mm）；A4（0.1mm）；

家具图中不可见的隔板，门窗的开启方式及图例线等。

（5）点划线A2（0.15mm）；A3（0.1mm）；A4（0.1mm）；

用于中心线、对称线、定位轴线；

（6）辅助实线A2（0.05mm）；A3（0.03mm）；A4（0.03mm）；

用于地面填充、玻璃纹理填充等。

8. 文字：

（1） 图纸中总说明文字，字高600mm，宽0.8，用仿宋体；图名字体为仿宋，字体高500-700mm，宽0.9；

（2） 文字标注用仿宋体，字高350mm，宽0.7，不放在引线的横线上方；

（3）数字标注用Tssdeng.shx英文或仿宋字体；

（4）图形下图名字高550mm，图内文字注释字高350mm；

（5）图框内图纸名称字高500mm，项目名称、工程名称等字高400mm，设计人、校对人等文字字高350mm。

9. 尺寸标注：

（1） 尺寸线及尺寸界限应以细实线绘制，尺寸起止符号的斜短线应以中粗线绘制，长度为200-300mm，并与尺寸线右方向成45度角；

（2）尺寸线应与被标注长度平行，两端不宜超出尺寸界限，尺寸界限应与尺寸线垂直；

（3）尺寸数字应注写在尺寸线读数上方的中部，数字间不要有逗号，相邻的尺寸线数字如注写位置不够，可错开或引出注写；

（4）标注数字以毫米为单位，标注精度为整数。

（5）尺寸标注与标高标注在不同的方向位置，不允许交叉表示。

10. 标高表示方法：

（1） 标高以室内地面作正负零位置，用于天花图中不同吊顶表面距地面高度的表示，用于平面图中室内地台、阳台、厨卫地面等不同高度的表示；

（2）标高以米为单位，其数字的小数点后保留3位数。

11. 详图索引标志：

（1）索引图、索引剖切图图标、定位轴线的圆用粗实线，直径800-1000mm；

（2）索引详图：圆用粗实线，直径1200mm，圆内横线用细实线绘制，索引详图圆内文字字高350—400mm。园林景观设计规范

11. 引出线：

（1） 对图形表达不完善的部位需要引出说明的线形。引出线应采用细曲线，不应用直线；

（2）索引详图的引出线，应对准圆心；当同时索引几个相同部分时，各引出线应保持平行；

（3）多层构造引出线，必须通过被引的各层，并须保持垂直方向。被引注说明的层次，需用小圆点（直径≤100mm）表示。

12. 其他：

（1） 图纸名称的表示：应有图名、比例（字体高度是图名的一半），图名下面有粗实线（0.5mm）、细实线（0.2mm）两道线，长度与字体对齐，两线相距150mm；

（2）平面图中方向性图标：用于平面图中各立面的标识，放置在平面图的左或右下方。

注：

（1）此规范是在A2（1：100）的基础定制，所有字高、有些距离均为图内实际尺寸，线型宽度为图纸尺寸，望注意区分。

（2） 其他图幅输出（例如A3的图纸），不必另设图层与线型，按图纸空间缩放打印即可（正规图纸不包括在内）。

四、 方案阶段图纸（彩图）

1.规划地段位置图。标明规划地段在城市的位置以及和周围地区的关系

2. 周边地区服务设施分布图。标明周边地区相关服务设施的内容和与规划地段的距离；

3. 规划地段现状平面图。图纸比例为1/500~1/2000,标明自然地形地貌、道路、绿化、水体、工程管线及各类用地建筑的范围、性质、层数、质量等；（包括现状照片）

4. 规划地段三维地形图。运用地理信息系统作出包括三维视图、坡度、坡向、地表径流、河口水文、植被、道路、建筑、风水等一系列场地现状分析图；

5. 景观格局分析图。在现状植被平面图的基础上，通过对场地内现有景观的分析，提出规划景观格局初步构想；

 6. 场地内外景观视线分析图。在现状三维地形图的基础上，对场地内外景观视线联系进行分析；

6. 场地内外景观视线分析图。在现状三维地形图的基础上，对场地内外景观视线联系进行分析；

7. 地方文化格局分析图。在现状建筑、道路平面图的基础上，通过对场地地方文化的分析，提出规划文化格局初步构想；

8. 生态格局分析图。在现状平面图的基础上，通过对现有生态环境的分析，提出规划生态格局的初步构想；

9. 用地适宜性分析图。在现状平面图的基础上，通过对场地内-外所有自然和人工要素的综合分析，标明各地块主要特征以及建设适宜性；

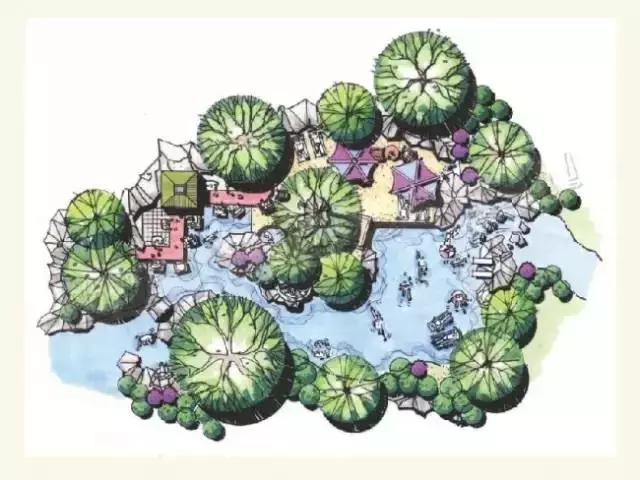

10. 规划总平面表现图。图纸比例1/500~1/2000，图上应表明规划建筑、草地、林地、道路、铺装、水体、停车、重要景观小品的位置、范围以及相对高度（通过阴影）；应标明主要空间、景观、建筑、道路的名称；

11. 功能结构分析图。在总平面图的基础上，用不同色彩的符号抽象地表示出规划功能结构关系；

12. 功能分区图。在总平面图的基础上，用不同色块表示出规划各个功能用地位置范围，标明功能名称；

13. 交通结构分析图。在总平面图的基础上，用不同色彩的符号抽象地表示出规划道路的结构关系；

14. 内外交通联系图。在总平面图的基础上，用不同色彩符号（线、箭头等）表示出外部道路的等级和车流方向、标明周边交通站场位置；

15. 内部交通图。在总平面图的基础上，用不同色彩符号（线、箭头等）表示出内部规划道路的等级和车流方向、标明内部机动车非机动车停车位置及范围；

16. 步行系统图。在总平面图的基础上，用不同色彩符号（线、箭头等）表示出内部步行、非机动车行系统、标明广场的位置及范围；

17. 道路布置图。图纸比例1/500~1/1000，图上应标明道路的红线位置、横断面、道路交叉点坐标、标高、坡向坡度、长度、停车场用地界线；

18. 水系规划图。在总平面图的基础上，用不同色彩表示出内部规划水体的类型、范围，标明桥梁、水源、堤岸、水闸的位置、水流方向；

19. 绿地结构分析图。在总平面图的基础上，用不同的色彩抽象地表示出内部规划绿地的类型、范围；

20. 种植规划图。图纸比例1/500~1/2000，标明主要植物种类、种植数量及规格，附主要苗木种植表；

21. 景观结构规划图。在总平面图的基础上，用不同的色彩抽象地表示出内部景观结构、景观要素；

22. 服务设施系统规划图。在总平面图的基础上，用不同的色彩抽象地表示出内部服务设施性质和关系；

23. 保安系统规划图。在总平面图的基础上，用不同的色彩抽象地表示出各级保安设施和整体保安系统设计；

24. 竖向规划图。图纸比例1/500~1/2000，标明不同高度地块的范围、相对标高以及高差处理方式；

25. 给水排水工程规划图。图纸比例1/500~1/2000；

26. 电力电信工程规划图。图纸比例1/500~1/2000；

27. 燃气热力工程规划图。图纸比例1/500~1/2000；

28. 分期建设规划图。

29. 重点地段规划设计。通过透视、平面、立面、剖面表现重点地段规划设计；

30. 主要街景立面图。标明沿街建筑高度、色彩、主要构筑物高度，表现出规划建筑与周边环境的空间关系；

31. 主要建筑和构筑物方案图。主要建筑地面层平面、地下建筑负一层平面、主要构筑物平立剖面图；

32. 表达设计意图的效果图或图片。一般应包括总体鸟瞰图、夜景效果图、重要景点效果、特色景点效果、反映设计意图的局部放大平立剖面图及相关图片、重要建筑和构筑物效果图成果递交图纸（蓝图）

五、 图纸要求

1. 规划地段位置图: 标明规划地段在城市的位置以及和周围地区的关系；

2. 规划地段现状图: 图纸比例为1/500~1/2000,标明自然地形地貌、道路、绿化、水体、工程管线及各类用地建筑的范围、性质、层数、质量等；

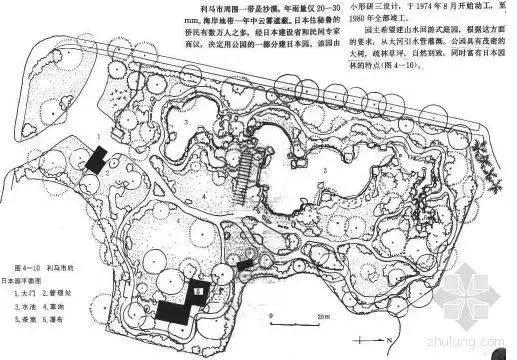

3. 规划总平面图: 图纸比例1/500~1/2000，图上应表明规划建筑、草地、林地、道路、铺装、水体、停车、重要景观小品、雕塑的位置、范围；应标明主要空间、景观、建筑、道路的尺寸和名称；

4. 道路交通规划图: 图纸比例1/500~1/2000，图上应标明道路的红线位置、横断面，道路交叉点坐标、标高、坡向坡度、长度、停车场用地界线；

5. 竖向规划图: 图纸比例1/500~1/2000，标明不同高度地块的范围、相对标高以及高差处理方式；

6. 种植设计图: 图纸比例1/500~1/2000，标明主要植物种类、种植数量及规格，附主要苗木种植表；

7. 给水排水工程规划图: 图纸比例1/500~1/2000;

8. 电力电信工程规划图: 图纸比例1/500~1/2000;

9. 燃气热力工程规划图: 图纸比例1/500~1/2000;

10. 分期建设规划图: 图纸比例1/500~1/2000; 9．重点地段规划设计图。(一般应包括入口、主要公建区域、典型区域)

11. 主要街景立面图: 图纸比例1/500~1/1000，标明沿街建筑高度、色彩、主要构筑物高度；

12. 主要建筑和构筑物方案图: 主要建筑地面层平面、地下建筑负一层平面、主要构筑物平立剖面图；

六、 模型

1.总体模型比例为1/500~1/1000，重要局部模型比例为1/50~1/300；

2. 总体模型应能反映出场地内各个空间的尺度关系、重要高差处理、道路绿地水体硬地等不同性质基面、绿化围合关系、场地与周边道路建筑环境的关系；局部模型应能反映出质感、动感、空间尺度比例等。
