最新版《装配式混凝土建筑技术标准》有哪些变化?

装配式混凝土建筑技术标准》GB/T 51231-2016是对《装配式混凝土结构技术规程》JGJ1-2014的技术内容和条文进行补充完善，丰富发展了装配式混凝土结构的成熟新技术、新工艺。

新标准增加和修改了哪些内容？

这里列举了部分主要条款：

1.新增加“装配整体式框架-现浇核心筒结构”的最大适用高度要求

装配整体式框架-现浇核心筒结构中，混凝土核心筒采用现浇结构，框架的性能与现浇框架等同，整体结构的适用高度与现浇的框架-核心筒结构相同。

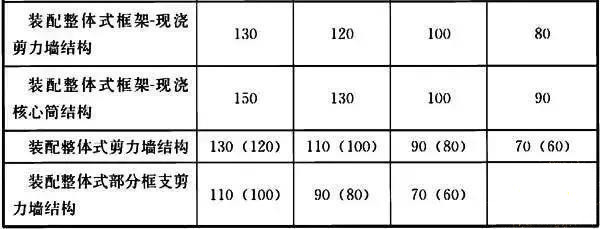

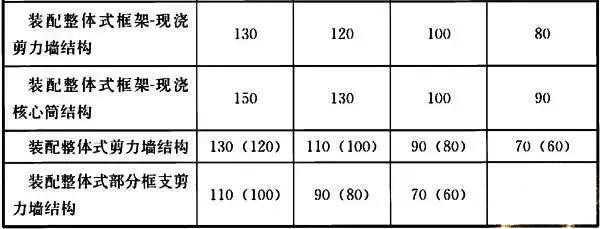

装配整体式混凝土结构房屋的最大适用高度(m)

2.调整浆锚搭接连接时房屋最大适用高度

装配整体式剪力墙结构和装配整体式部分框支剪力墙结构，当剪力墙边缘构件竖向钢筋采用浆锚搭接连接时，房屋最大适用高度应比表中数值降低10m。

约束浆锚连接

金属波纹管浆锚连接

浆锚搭接连接作为装配式混凝土结构中的一种常用钢筋连接形式，近年来在我国装配式建筑中得到了较多的应用，同时也开展了相关的系统研究工作，已有了一定的技术基础和工程实践应用。但考虑到浆锚搭接连接技术在工程实践中的应用经验相对有限，因此本标准对剪力墙边缘构件竖向钢筋应用浆锚搭接连接技术采取偏于安全的方式，最大适用高度在现有装配整体式剪力墙结构的基础上降低10m。

《标准》中明确了剪力墙结构边缘构件区域和墙身分布钢筋区域采用浆锚搭接连接的具体构造要求。

剪力墙边缘构件区域的浆锚搭接连接接头范围内的水平约束加强构造除采用已经普遍使用的措施外，新增加了水平箍筋加密措施，进一步丰富了水平约束加强构造的形式。

3.强调新结构类型和体系，可进行性能化设计

高层装配整体式混凝土结构，当其房屋高度、规则性等不符合本标准的规定或者抗震设防标准有特殊要求时，可按国家现行标准《建筑抗震设计规范》GB 50011和《高层建筑混凝土结构技术规程》JGJ 3的有关规定进行结构抗震性能化设计。当采用本标准未规定的结构类型时，可采用试验方法对结构整体或者局部构件的承载能力极限状态和正常使用极限状态进行复核，并应进行专项论证。

对于很多新型多结构类型和体系应用，是利好。

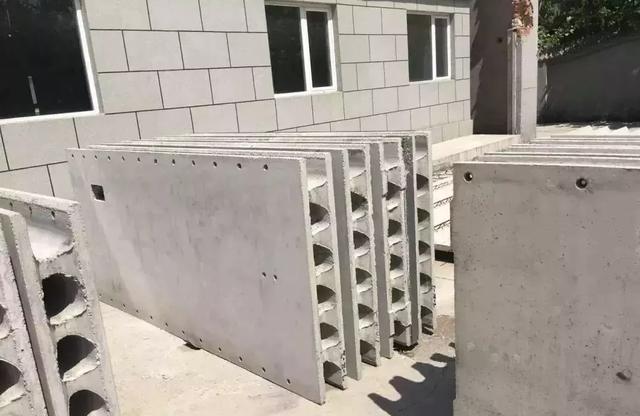

圆孔板剪力墙

4.坚持剪力墙结构构底部加强部位和框架结构的首层柱采用现浇混凝土

高层建筑装配整体式混凝土结构应符合下列规定：

• 当设置地下室时，宜采用现浇混凝土；
• 剪力墙结构和部分框支剪力墙结构底部加强部位宜采用现浇混凝土；
• 框架结构的首层柱宜采用现浇混凝土；
• 当底部加强部位的剪力墙、框架结构的首层柱采用预制混凝土时，应采取可靠技术措施。

高层建筑装配整体式剪力墙结构和部分框支剪力墙结构的底部加强部位是结构抵抗罕遇地震的关键部位。弹塑性分析和实际震害均表明，底部墙肢的损伤往往较上部墙肢严重，因此对底部墙肢的延性和耗能能力的要求较上部墙肢高。

目前，高层建筑装配整体式剪力墙结构和部分框支剪力墙结构的预制剪力墙竖向钢筋连接接头面积百分率通常为100％，其抗震性能尚无实际震害经验，对其抗震性能的研究以构件试验为主，整体结构试验研究偏少，剪力墙墙肢的主要塑性发展区域采用现浇混凝土有利于保证结构整体抗震能力。因此，高层建筑剪力墙结构和部分框支剪力墙结构的底部加强部位的竖向构件宜采用现浇混凝土。

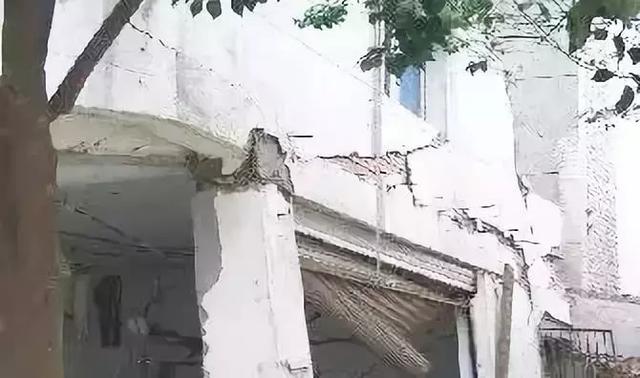

高层建筑装配整体式框架结构，首层的剪切变形远大于其他各层；震害表明，首层柱底出现塑性铰的框架结构，其倒塌的可能性大。试验研究表明，预制柱底的塑性铰与现浇柱底的塑性铰有一定的差别。在目前设计和施工经验尚不充分的情况下，高层建筑框架结构的首层柱宜采用现浇柱，以保证结构的抗地震倒塌能力。

当高层建筑装配整体式剪力墙结构和部分框支剪力墙结构的底部加强部位及框架结构首层柱采用预制混凝土时，应进行专门研究和论证，采取特别的加强措施，严格控制构件加工和现场施工质量。在研究和论证过程中，应重点提高连接接头性能、优化结构布置和构造措施，提高关键构件和部位的承载能力，尤其是柱底接缝与剪力墙水平接缝的承载能力，确保实现“强柱弱梁”的目标，并对大震作用下首层柱和剪力墙底部加强部位的塑性发展程度进行控制。必要时应进行试验验证。

5.增加节点和接缝的模拟要求

装配式混凝土结构弹性分析时，节点和接缝的模拟应符合下列规定：

• 当预制构件之间采用后浇带连接且接缝构造及承载力满足本标准中的相应要求时，可按现浇混凝土结构进行模拟；
• 对于本标准中未包含的连接节点及接缝形式，应按照实际情况模拟。

装配式混凝土结构中，存在等同现浇的湿式连接节点，也存在非等同现浇的湿式或者干式连接节点。对于本标准中列入的各种现浇连接接缝构造，如框架节点梁端接缝、预制剪力墙竖向接缝等，已经有了很充分的试验研究，当其构造及承载力满足本标准中的相应要求时，均能够实现等同现浇的要求；因此弹性分析模型可按照等同于连续现浇的混凝土结构来模拟。多层装配式墙板结构节点与接缝的模拟应符合第5.8节的规定。

对于本标准中未列入的节点及接缝构造，当有充足的试验依据表明其能够满足等同现浇的要求时，可按照连续的混凝土结构进行模拟，不考虑接缝对结构刚度的影响。所谓充足的试验依据，是指连接构造及采用此构造连接的构件，在常用参数(如构件尺寸、配筋率等)、各种受力状态下(如弯、剪、扭或复合受力、静力及地震作用)的受力性能均进行过试验研究，试验结果能够证明其与同样尺寸的现浇构件具有基本相同的承载力、刚度、变形能力、延性、耗能能力等方面的性能水平。

对于干式连接节点，一般应根据其实际受力状况模拟为刚接、铰接或者半刚接节点。如梁、柱之间采用牛腿、企口搭接，其钢筋不连接时，则模拟为铰接节点；如梁柱之间采用后张预应力压紧连接或螺栓压紧连接，一般应模拟为半刚性节点。计算模型中应包含连接节点，并准确计算出节点内力，以进行节点连接件及预埋件的承载力复核。连接的实际刚度可通过试验或者有限元分析获得。

6.增加填充墙对结构刚度的影响

内力和变形计算时，应计入填充墙对结构刚度的影响。当采用轻质墙板填充墙时，可采用周期折减的方法考虑其对结构刚度的影响；对于框架结构，周期折减系数可取0.7～0.9；对于剪力墙结构，周期折减系数可取0.8～1.0。

非承重外围护墙、内隔墙的刚度对结构的整体刚度、地震力的分布、相邻构件的破坏模式等都有影响，影响大小与围护墙及隔墙的数量、刚度、与主体结构连接的刚度直接相关。

外围护墙采用外挂墙板时，与主体结构一般采用柔性连接，其对主体结构的影响及处理方式在本标准第5.9节中有专门规定。

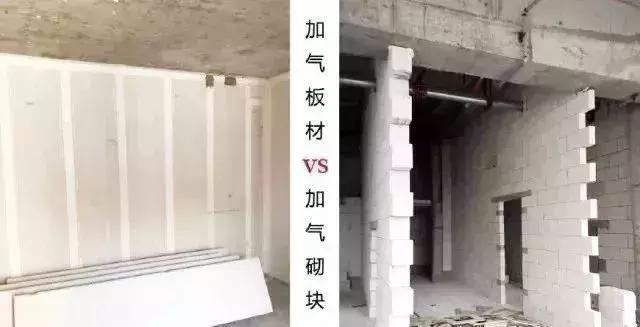

非承重隔墙的做法有砌块抹灰、轻质复合墙板、条板内隔墙、预制混凝土内隔墙等。轻质复合墙板、条板内隔墙等一般是在主体结构完工后二次施工，与主体结构之间存在拼缝，参考现浇混凝土结构的处理方式，采用周期折减的方法考虑其对结构刚度的影响。周期折减系数根据实际情况及经验，由设计人员确定。当轻质隔墙板刚度较小且结构刚度较大时，如在剪力墙结构中采用轻质复合隔墙板，周期折减系数可较大，取0.8～1.0；当轻质隔墙板刚度较大且结构刚度较小时，如框架结构中，周期折减系数较小，如取0.7～0.9。

非承重墙体为砌块隔墙时，周期折减系数的取值可参照《高层建筑混凝土结构技术规程》JGJ 3的有关规定。
