桩基怎么配筋？

1、桩基简述

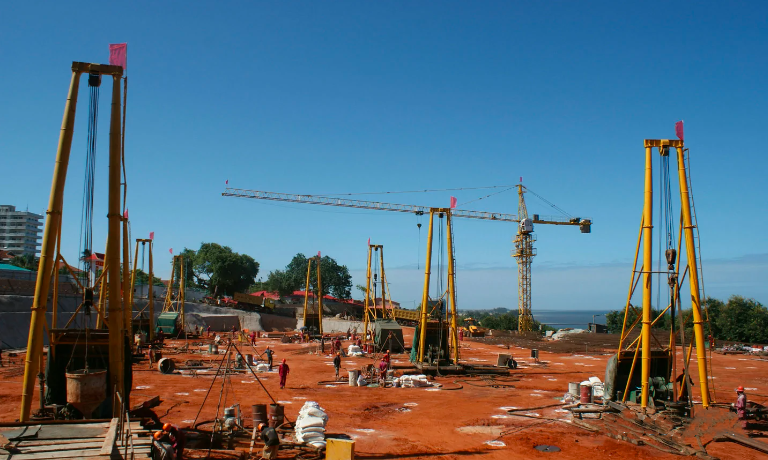

桩基是由桩和连接桩顶的桩承台(简称承台)组成的深基础或由柱与桩基连接的单桩基础，简称桩基。若桩身全部埋于土中，承台底面与土体接触，则称为低承台桩基;若桩身上部露出地面而承台底位于地面以上，则称为高承台桩基。建筑桩基通常为低承台桩基础。高层建筑中，桩基础应用广泛。

在实际工程中，如何因地制宜的选择合理的桩基础类型?怎样合理的进行钢筋混凝土桩基的配筋?

2、桩基分类

桩基按照基础的承载性状大致可分为摩擦桩和承载桩。

1. 摩擦桩摩擦桩指的是指桩底位于较软的土层内，其轴向荷载由桩侧摩擦阻力和桩底土反力来支承，而桩侧摩擦阻力起主要支承作用的桩。主要用于岩层埋置很深的地基，是在极限承载力状态下，桩顶荷载由桩侧阻力承受的桩。

2. 端承桩端承桩是上部结构荷载主要由桩端阻力承受的桩。它穿过软弱土层，打入深层坚实土壤或基岩的持力层中。

端承桩和摩擦桩的区分，不能单纯从是否嵌岩来区分，还要考虑上覆土层的性质和厚度、桩长径比、嵌入基岩性质、嵌岩深径比和桩底沉渣厚度等因素。

在实际工程设计中，摩擦桩的桩长一般比端承桩要长，造价较端承桩高，因此，在桩基设计时，优先选用端承桩，只有当桩端的地质条件不能满足要求时，才采选用摩擦桩。但是，当要求地质条件埋深较深，桩基按端承桩设计的桩长和按摩擦桩设计的桩长长度接近时，选用摩擦桩设计较安全。

3、桩基配筋

1. 配筋率：

正截面最小配筋率宜根据桩径确定，如Φ300mm桩，配6Φ10mm，Ag=471mm2，μg=Ag/Aps=0.67%;又如Φ2000mm桩，配16Φ22mm，Ag=6280mm2，μg=Ag/Aps=0.2%。另外，从承受水平力的角度考虑，桩身受弯截面模量为桩径的3次方，配筋对水平抗力的贡献随桩径增大显著增大。

从以上两方面考虑，当桩身直径为300～2000mm时，正截面配筋率可取0.65%～0.2% (小直径桩取高值);对受荷载特别大的桩、抗拔桩和嵌岩端承桩应根据计算确定配筋率，并不应小于上述规定值。

2. 配筋长度：主要考虑轴向荷载的传递特征及荷载性质。

1)端承型桩和位于坡地岸边的基桩应沿桩身等截面或变截面通长配筋;

2)桩径大于600mm的摩擦型桩配筋长度不应小于2/3桩长;当受水平荷载时，配筋长度尚不宜小于4.0/α(α为桩的水平变形系数);

3)对于受地震作用的基桩，桩身配筋长度应穿过可液化土层和软弱土层;

4)受负摩阻力的桩、因先成桩后开挖基坑而随地基土回弹的桩，其配筋长度应穿过软弱土层并进入稳定土层，进入的深度不应小于2～3倍桩身直径;

5) 专用抗拔桩及因地震作用、冻胀或膨胀力作用而受拔力的桩，应等截面或变截面 通长配筋。

3. 关于受水平荷载的桩

对于受水平荷载的桩，主筋不应小于8φ12;对于抗压桩和抗拔桩，主筋不应少于6φ10;纵向主筋应沿桩身周边均匀布置，其净距不应小于60mm。

4. 关于箍筋的配置

主要考虑三方面因素。一是箍筋的受剪作用，对于地震设防地区，基桩桩顶要承受较大剪力和弯矩，在风载等水平力作用下也同样如此，故规定桩顶5d范围箍筋应适当加密，一般间距为100mm;二是箍筋在轴压荷载下对混凝土起到约束加强作用，可大幅提高桩身受压承载力，而桩顶部分荷载到约束加强作用，可大幅提高桩身受压承载力，而桩顶部分荷载最大，故桩顶部位箍筋应适当加密;三是为控制钢筋笼的刚度，根据桩身直径不同，箍筋直径一般为Φ6～Φ12，加劲箍为Φ12～Φ18。

4、三维配筋

近年来，随着三维设计技术的不断发展，三维配筋设计以其直观高效准确的优点在工程建筑中的应用越来越广泛。

ProStructures丰富的产品功能及开放的工作环境被越来越多的应用于三维配筋中。

钢结构和混凝土设计软件ProStructures 能高效创建精确的钢结构、金属结构和钢筋混凝土结构三维模型，可用于创建设计图纸、制造详图和钢筋表，它们会随着您对三维模型的更改自动更新。

ProStructures作为资深设计工程师开发的综合软件，包含ProSteel和ProConcrete 两大组件，有助于提升您的工作效率和获利能力。

ProStructures软件功能

1.国际标准的设计

在您的产品设计中，使用广泛的国际标准与规格，扩展您的业务实践，利用全球的设计机会。受益于国际标准的广泛支持，充满信心的完成您的设计。

2.钢筋混凝土详细设计和制表

生成钢筋放置工程图，包括截面图、平面图、详图、钢筋弯曲表、材料统计和梁/柱/基脚钢筋表，这些全部以三维模型为基础。所有钢筋表和工程图均可进行自定义，以满足您公司混凝土项目的标准。

3.为参数结构建模

为结构构件(比如梁、柱、支架、钢结构连接、基础、地基和钢筋)建模。在梁和柱之间使用钢结构连接，自动更新尺寸变化。构件类型也可以用到参数化组件(比如楼梯、梯架和扶手)中。

4.为钢筋混凝土建模

为各种形状的钢筋混凝土建模，如混凝土梁、柱、板、墙、扩展基脚和连续基脚，全部使用参数化方式进行操作。混凝土形状如有变化，钢筋会自动调整。使用直观的命令为复杂的钢筋混凝土形状建模，包括曲线、斜面或非正交形状。

5.生成钢铁制造工程图

为三维模型中的每个型钢、钢结构结点和钢结构板件生成工程图。轻松创建综合的单部件工程图，包括尺寸、注释、标签和部件清单。定制工程图以符合公司所有结构钢项目的标准。根据三维模型的更改自动更新所有过时的工程图。

6.生成结构混凝土详图

生成钢筋放置工程图，包括三维模型中的截面图、平面图和详图。快速创建钢筋详图，包括自动钢筋标记、尺寸和注释。自定义全部工程图，确保所有钢筋混凝土项目均符合您公司的标准。根据三维模型的更改自动更新工程图。

7.生成结构施工文档

生成施工文档(如平面图、剖面图和详图)，这些全部与三维模型自动关联。对三维模型所作的更改会在工程图中自动更新。使用工程图中需要重新发布的自动标记来轻松管理模型的更改和修订。

8.生成结构设计文档

自动生成结构设计文档，包括用于传递设计意图的必要平面图和立面图。对三维模型所作的更改会在文档中自动更新。

9.生成结构详图

利用在结构模型中建立的设计结果直接生成详细的二维工程图。使用软件中提供的设置自定义工程图的样式和格式。

>>>ProStructures软件详情：钢结构和混凝土设计软件ProStructures
