一、 监测原理
深基坑开挖工程中，对地下连续墙的监测是十分必要的。连续墙的监测包括两方面：
1) 在连续墙顶部帽梁上设置水平位移观测点，观测基坑开挖及使用期间支护结构顶部 的水平位移。目的是为了了解连续墙基坑的变形情况，指导和控制施工，并为设计 分析基坑安全稳定提供资料。
2) 适当设置墙后深层土体位移观测孔管( 测孔斜) ，观测边坡土体内部不同深度的位移( 主要是垂直于基坑方向) ，间接了解基坑支护结构的侧向弯曲变形情况，指导和控制施工，也是为了分析基坑安全稳定提供资料。
本项目的自动化监测系统是指对连续墙顶部帽梁上设置水平位进行自动化监测。监测自 动化系统由监测仪器、数据采集装置、通信装置、计算机及外部设备、数据采集和管理软件、通信和电源线路等部分组成。

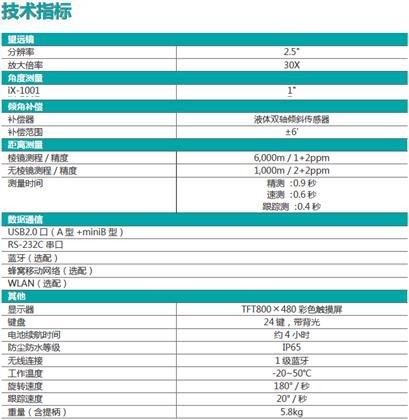

拟采用 FMOS 自动化变形观测系统。系统采用自动全站仪一台， 其测角精度为：1 秒，测距精度为：1mm+2ppm，防尘防水等级达到了 IP65 级别，具有自动照准功能，采用全新的智能算法能精确自动修正自动照准时的读数偏差。观测控制系统采用监测软件+数据传输模块，能够实时控制仪器进行全天候数据采集工作， 自动对数据进行平差解算，根据控制要求完成预警信息录入，自动识别数据预警状态，及时反馈连续墙安全状态。采集完后数据实时上传到综合监控系统平台，达到数据信息平台共享， 网络实时发布的功能。
二、系统组成
本系统主要由一台自动全站仪，数个变形监测点，多个基准点组成高精度变形观测系统。

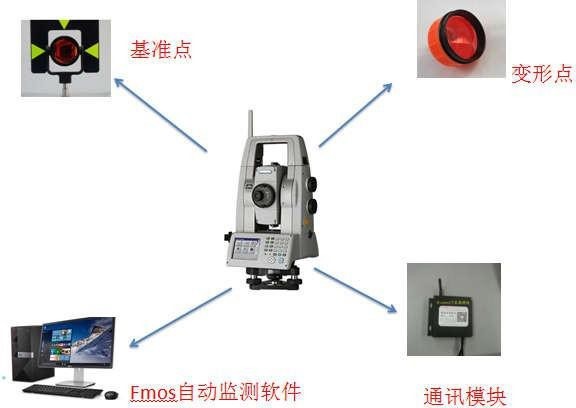

系统组成示意图
在该系统中，控制中心的计算机通过通讯模块与现场仪器相连，全站仪在计算机的控制下，对连续墙的监测基准点及变形点自动进行测量，观测数据通过通讯模块实时接入计算机， 用软件进行实时处理，结果按用户的要求以报表的形式输出，故监测人员在控制中心就能实时地了解全站仪的运行情况。
三、系统布设
根据现场条件，选择自动变形监测系统监测站。该站最好建在基岩基础的基点或工作基 点上，并有稳固的仪器墩安置自动化全站仪。同时为了仪器防护等需要，并保证有较好的通视条件，还需专门设计设备防护设施。
在基坑两侧连续墙顶(中间隔离墙或连续墙墙顶) 帽梁上按设计要求点位埋设观测点， 并安装自动观测棱镜。
4) 系统功能
1)监测点位的初始的学习；
2)自动启动系统运行的定时器设置；
3)变形监测点的分组观测设置；
4)目标被遮挡、测量误差超限等智能化地处理；
5)实时多重差分改正，最大限度地消除或减弱多种误差影响；
6)具有自动化实现多周期取平均，或周日取平均功能；
7)变形趋势实时多态图解显示；
8)支持同点位不同周期、同周期不同点位的位移信息显示；
9)测量数据可按照用户所要求的格式进行报表输出；
10)变形量超过限差值时自动报警；
11)监测数据、预警信息集成到综合监控系统进行展示；
