中国动漫博物馆BIM项目应用

一、概况

中国动漫博物馆位于杭州市滨江区白马湖，紧邻动漫广场二期展览馆2013年设计，2014年开工规划用地2.77公顷建筑面积约三万平方米。中国动漫博物馆及展陈、收藏、教育、体验、学术等多种功能于一体，影视剧院区、公共交流区等功能区，是国内规模最大展品最丰富内容最权威的动漫专业博物馆。博物馆白色的建筑外表皮由总面积1.6万平方米双曲面铝板组成，呈现出高低起伏圆润流畅的自然形态。博物馆一层为架空悬挑设计，形成动漫森林广场体现出云下森林如诗如画般的意境美。40米高的屋顶还有一个动漫主题的空中花园，从这里可以鸟瞰白马湖2000余岛的秀丽风光，届时坐落于滨江白马湖畔的 动漫博物馆将以中国动漫发展脉络为主线，展出名人手记、名作原稿，让游客切身体验动漫游乐氛围。

二、项目特点与难点

本工程结构复杂是由地下室方形混凝土结构，地上有三个圆连成的不规则钢结构组合而成的结构体系，地下室梁柱较多且排列不规则，地上部分走道均为不规则弧形。由于地下室梁柱较多且排列不规则，管线走向容易受阻并且不好设置挂梁支架，建筑内部不规则弧形走道使得地面部分主干管线必须跟着弧度排布。同时不规则弧形走道使得风头、灯具、喷头、烟感、喇叭等吊顶上附着设施排列及定位难度增大，增加了排布和施工难度。

三、BIM应用范围及特点

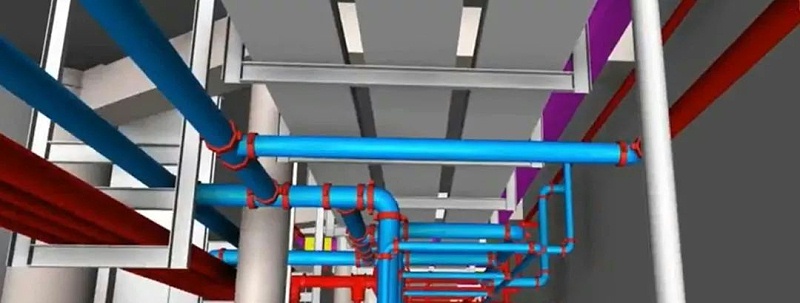

本项目通过BIM技术建模将传统的平面与文字叙述交底转换为三维模型展示，并配以技术交底动画从而使技术交底更为直观明了。通过BIM建模为工厂化预制加工生产提供加工图，提高施工效率与质量。本项目整体工程区域覆盖全。整个项目从地下室到屋面除了综合钢结构模型、土建模型、幕墙模型外还包含了装饰装修模型，从而保证了机电模型更为直观、精准。机电智能各系统范围全。涵盖了生活及排水系统、消防系统、强弱电系统、空调系统。本项目在BIM技术的应用上贯穿于设计、施工和运维管理的整个项目周期的各个阶段。

四、优化原则及应用步骤

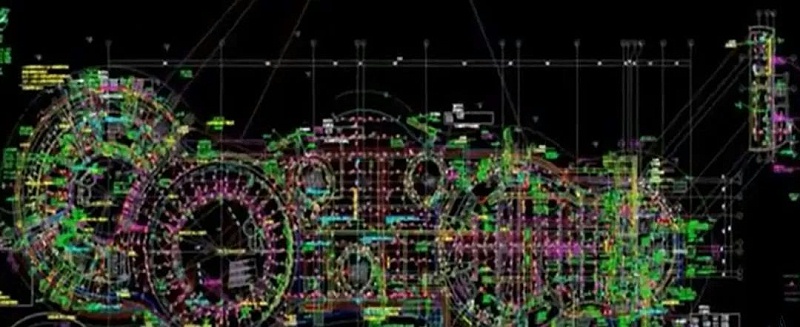

BIM建模优化首先以符合各种规范为原则，根据施工现场实际情况进行管线综合排布，在建模过程中充分利用建筑空间优化管线走向与排布，以提高经济效益。根据建筑造型特征对管线进行综合排布，实现总体整齐美观。本项目在BIM建模过程中充分预留出施工与维修空间，便于二次施工作业与日后移交运维，首先我们收集各系统CAD图纸进行清除整理然后在平面对各系统进行叠加找出复杂点与难点由项目组成员集体讨论解决与优化方案，根据方案各系统分别建模，然后将各系统模型进行整合与碰撞检测解决了碰撞问题之后再进行细节的优化整改，最后出深化施工图进行技术交底。

五、亮点与成果

平面初步优化解决了80%的冲突及问题，让优化更彻底合理，且大大减少了模型优化的工作量，根据管线排布规则确定了各类管线的标高及成排主干管线的位置，使其更规范合理、整齐美观，并且建模一次成型。

确定了顶棚上各类机电智能设备布局的总体概念符合规范布置。根据建筑结构实际情况，充分利用空间。狭小的泵房我们充分利用了垂直空间进行排布。低矮的冷冻机房充分利用了水平空间进行排布。对于结构复杂的部位充分利用了钢架上空间进行排布。

走道内主干管线走向与建筑造型同步。各类管线的弯曲弧度与走道基本一致，管道间距分布均匀。

吊顶上机电、智能设施布置感观感好。吊顶上机电智能设施符合规范规定的安全距离布置整齐，中心线基本与走廊中心线一致观感质量好。

冷冻机房管线、阀门排布整齐美观。设备布置整齐化管线简单明了，立管成行成排，同类阀门仪表中心线一致通过。

六、效益分析

通过BIM技术的运用对泵房、空调机房的管线、控制柜安装位置进行了调整，优化后管线更合理同时大大缩短了出线电缆与原施工图相比总节约成本约17万元。

通过BIM技术的运用提前避免了返工、窝工现象与同类型的项目进行调查、比对、分析此项可节约成本26万元左右。

基于本项目建筑结构特点对空调水管、消防喷淋水管以及风管都要求按照圆弧型的走道进行安装，通过BIM技术的运用将圆弧形的管道预先进行建模排布、预制加工降低了二次安装费用，此项约节约费用42万元。

七、总结

通过BIM技术的应用，让我们认识到BIM能更方便考察设计方案是否合理，提前发现施工质量、安全、可行性等方面的隐患，从而采取有效的预防与强化措施，三维方式的管路综合工作将大大减少现场错误，减少返工和浪费，对整个工程的优化建设起到不可估量的推进作用。我们将继续加强BIM技术在新常态下的应用与总结，加强BIM技术的普及与推广应用，真正将BIM技术融入到我们日常的项目运营管理中，实现企业级的变化发展。
