无人机倾斜摄影三维建模技术在矿业领域中的应用

1、应用范围

（1）矿产资源开发状况调查中的应用：

矿产开采位置，占地范围、用地类型、固体废弃物堆积范围及体积等。

（2）矿产资源开发引发的灾害调查中的应用：

包括地面沉陷范围、地裂缝长度、塌陷坑位置、山体陷裂（垮塌）范围、崩塌位置、滑坡位置及体积，河道淤塞长度（位置）及煤田（矸石堆自然、尾矿库）范围等。

（3）矿山生态环境信息调查中的应用：

被损毁的土地范围、受损植被范围、水体污染范围、荒漠化范围、土地复垦及矿山环境治理效果，数字矿山等。

（4）地质矿山公园景观建模中的应用：

地质公园、矿山公园在线三维景点介绍。

（5）其他方面的应用：

区域地质调查、土壤调查，应急灾害治理等。

2、在矿山环境中应用优势

（1）具有机动性、灵活性和安全性

无需专用机场起降，适合再地形复杂以及南方丘陵、多云地区应用；能够在危险和恶劣环境下直接获取现场资料和数据。

（2）分辨率高、多角度

分辨率达到2cm，成图比例尺达到1：500，可用于构建高精度数字地面模型及三维立体景观图的制作；可低空多角度获取矿区内损毁土地的纹理信息，弥补了普通航空摄影中的遮挡问题。

（3）性能优异

可按预定航线再航高50米到1000米范围内自主飞行、拍摄，飞行高度控制精度达到10米。

（4）低成本

传感器和飞行器使用成本远远低于其他航摄系统，一般单位和个人有能力负担；对数据处理设备要求不高，费用低。

3、应用案例

①三维建模基础数据获取（DEM\DOM数据）（图一-图二）

②全自动生成地形模型（图三）

③自动生成矿区3D模型

④三维建模可视化分析（旋转、局部放大、白板图、三角网、点云图、面积量算、距离量算、坡面量算、体积量算、空间点位坐标提取、手机随时浏览）（图三-图七）

⑤在线三维景点介绍（图八）

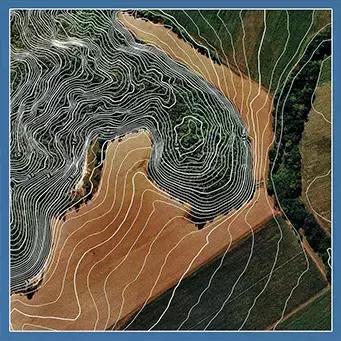

图一   三维建模基本数据获取（DOM+等高线）

图二   三维建模基本数据获取（DEM）

图三  三维建模及任意角度观察

图四  三维建模及测量体积

图五  三维建模及量测倾角、距离

图六  三维建模及量测面

图七  手机随时浏览

图八  在线三维景点介绍

延伸阅读

一、无人机倾斜摄影三维建模技术介绍

1、倾斜摄影测量技术

倾斜摄影测量技术是国际测绘领域近年来发展起来的一项高新技术。它颠覆了以往正射影像只能从垂直角度拍摄的局限，通过在同一飞行平台上搭载多台传感器，同时从垂直、前方、后方、左侧、右侧五个不同的角度采集影像，将用户引入了符合人眼视觉的真实直观世界。（图九）

图九  航摄飞行及各视角相片示意图

2、倾斜摄影技术特点

①反映地物周边真实情况

②倾斜影像可实现单张影像量测

③建筑物侧面纹理可采集

④数据量小易于网络发布

3、无人机倾斜摄影三维建模技术

该技术通过无人机低空多位镜头摄影获取高清晰立体影像数据，基于影像纹理的高分辨率自动生成三维地理信息模型，快速实现地理信息的获取。

4、无人机倾斜摄影三维建模技术的特点

①工作效率高

倾斜适应数据是带有空间位置信息的可量测影像数据，能同时输出DSM、DOM、TDOM、DLG等多种成果，可替代传统航空摄影测量。

②安全性高

③成本低

④数据精确高

⑤操作灵活

⑥侧面纹理信息真实可用

二、无人机倾斜摄影系统由三部分组成

第一部分为飞行平台（无人机）和地面控制人员

图十  油动无人机

翼展：3400MM

体长：2100MM

空机：5KG

最大起飞重量 18-25KG

自动驾驶：AP101

相机：佳能单反 5DSR  5060W 像素全画幅与光电吊舱倾斜相机

降落伞：25KG 超轻降落伞

续航里程： 400KM

续航时间：4 小时

巡航速度：25-30 米/S

飞行高度：300-6000 米

抗风等级：4 级

起飞方式：弹射

电台通讯半径 20-70KM

图十一   电动无人机

翼展：1800MM

体长：1220MM

空机：1.1KG

最大起飞重量 4-5KG

自动驾驶：NP100

相机：RX1R 2400W 像素全画幅微单

降落伞：4-5KG 超轻降落伞

续航里程： 60-70KM

续航时间：50 分钟-70 分钟

巡航速度：18-20 米/S

飞行高度：300-4000 米

抗风等级：4 级

起飞方式：手抛

电台通讯半径 20-30KM

第二部分为仪器部分，传感器（倾斜相机、GPS定位装置获取曝光瞬间的三个线元素x，y，z）和姿态定位系统（记录相机曝光瞬间的姿态，三个角元素φ、ω、κ）。

图十二   五镜头倾斜相机

第三部分  数据处理系统    倾斜摄影三维自动建模软件（Smart3DCapture）是一套基于从空地多源序列影像，全自动生成高分辨率三维模型的自动化建模软件。该软件基于摄影测量、计算机视觉及计算几何算法，支持全自动空三解算、密集点云生成、构建TIN网、自动纹理映射等步骤，实现三维模型的快速生成。

四、工作原理

基于无人机倾斜摄影技术，以无人机为飞行平台，搭载倾斜摄影相机获取测区高分辨率多视影像，利用软件处理体系，获得精细三维模型数据。其总体技术流程如图十三所示

图十三    无人机倾斜摄影测量技术原理图

无人机三维实景建模软件介绍：

实景建模软件ContextCapture

实景建模软件ContextCapture可以快速为各种类型的基础设施项目生成最具挑战性的反应现实环境的三维模型。而这一切，都源自您拍摄的普通照片。不需要昂贵的专业化设备，您就能快速创建细节丰富的三维实景模型，并使用这些模型在项目的整个生命周期内为设计、施工和运营决策提供精确的现实环境背景。

使用实景建模软件您不必在专业采集设备和相关培训方面投入很多时间和成本，实景建模软件就能经济实惠地开发精确的实景网格。您可以使用普通相机拍摄的超过 100 亿像素的照片轻松生成三维模型，获得精细的细节、锐利的边缘和几何精度。
