听说钢结构BIM很难搞？从建模到生产加工这样做！

从厂房、体育馆等传统的钢结构建筑形式，到现代住宅、别墅等民用建筑中，都能看到钢结构的身影。钢结构作为主要的建筑结构类型之一，存在着安装便利、造价成本较低等优势。



近年来，随着装配式建筑的进一步推广与应用，国内各省市对装配式建筑提出了更高的要求，钢结构作为最能实现建筑工业化的产品被重视起来。

由于装配式建筑的预制生产和拼装，需要钢结构提供精确的设计与参数，因此钢结构前期设计的要求非常高。BIM技术的引入，不仅能可视化钢结构设计，还能利用钢结构参数，进行各种抗震性能分析和计算统计，提高结构算量的准确性和建筑质量。



钢结构设计建模到生产加工工具

ProStructures的钢结构模块ProSteel是基于MicroStation平台开发的专业三维钢结构建模和详图及深化加工的软件系统。

用户可以在ProSteel软件中高效便捷的建立各种钢结构的三维模型，系统自动生成所有的布置图、加工详图和材料表。ProSteel提供了丰富的数据接口，可以连接结构计算软件、数控机床、钢结构生产计划和管理软件。



目前，ProSteel软件已被广泛应用于世界各地的民用多高层钢结构、大型体育场馆、工业建筑、道路桥梁、海洋工程、核电新能源和其它钢结构工程中，在全球二十多个国家拥有超过7,000家专业用户。



ProSteel技术特点

1.软件界面和基本操作

ProSteel可以帮助用户轻松完成三维钢结构建模；参数化节点自动连接；模拟碰撞检测；构件、零件自动编号；自动生成2D图纸（布置图，构件件图，零件图，剖面图，节点详图等）；自动生成各种报表（零构件材料表、螺栓统计表等）；PDF, EXCEL, HTML等多格式输出；数控机床数据接口及国内外多种软件接口。



2.型钢和自定义截面及螺栓

ProSteel拥有30多个系列、1800多种标准截面。这些标准截面的数据都存放在统一的数据库中，用户可以方便地扩充数据库，插入自定义的截面尺寸，或者添加新的截面形式。

ProSteel允许用户通过截面轮廓线和其他参数来自定义复杂的截面形式，并且可以保存在单独的数据库中。自定义截面库的使用方法与操作标准截面库相同。用户还可以把几个标准或特殊截面组合起来构成一个新的截面。新的组合截面构件本身是一个实体，即所有的操作如延长、截断等，对组合截面中所有的单个截面都产生作用。当然，材料表和施工图数据可以从单个截面提取。节点连接中所有必需的螺栓都是自动生成的。螺栓参数如螺栓种类、垫圈、间隙和其它必要的附件都可以调节。



3.丰富的编辑工具

ProSteel可以对型钢板件进行拷贝、移动、镜像、克隆等常规编辑操作；可进行型钢分割、钻孔、自适应切割、斜切、钝化转角、添加螺栓、开槽等加工操作；可在指定位置添加各种形状的加劲肋，可选择构件和方向确定构件坐标系，便于进行细部操作。软件还允许用户生成任何形状的多边形板。几何形状可以从已有的闭合多边形导入，并可以通过布尔运算来实现板形的改变。用户可以对板添加加工特征，系统支持对板的角点编辑、切割、斜切、开孔、改变厚度等。



4.参数化节点建模工具

ProSteel选择节点类型和连接构件后即可生成节点.允许客户设置和调整节点参数，包含通用的端板连接、底板连接、角钢连接、拼接连接、加腋连接、支撑连接、檩条连接等类型。包括很多国外的常用节点类型和中国《多、高层民用建筑钢结构节点构造详图》16SG519图集中常用的节点类型。常用节点可外挂节点参数库，可根据构件截面信息自动筛选参数。强大的编辑功能可保证客户生成自己的节点类型。



5.附属结构参数化建模

ProSteel提供了一种生成附属构件的快捷方式。一些复杂而且重复率高的模型，如楼梯、栏杆、门式钢架及其节点等，只需点击几下鼠标即可生成。所有子结构和附属构件后期都可以进行参数化调整。

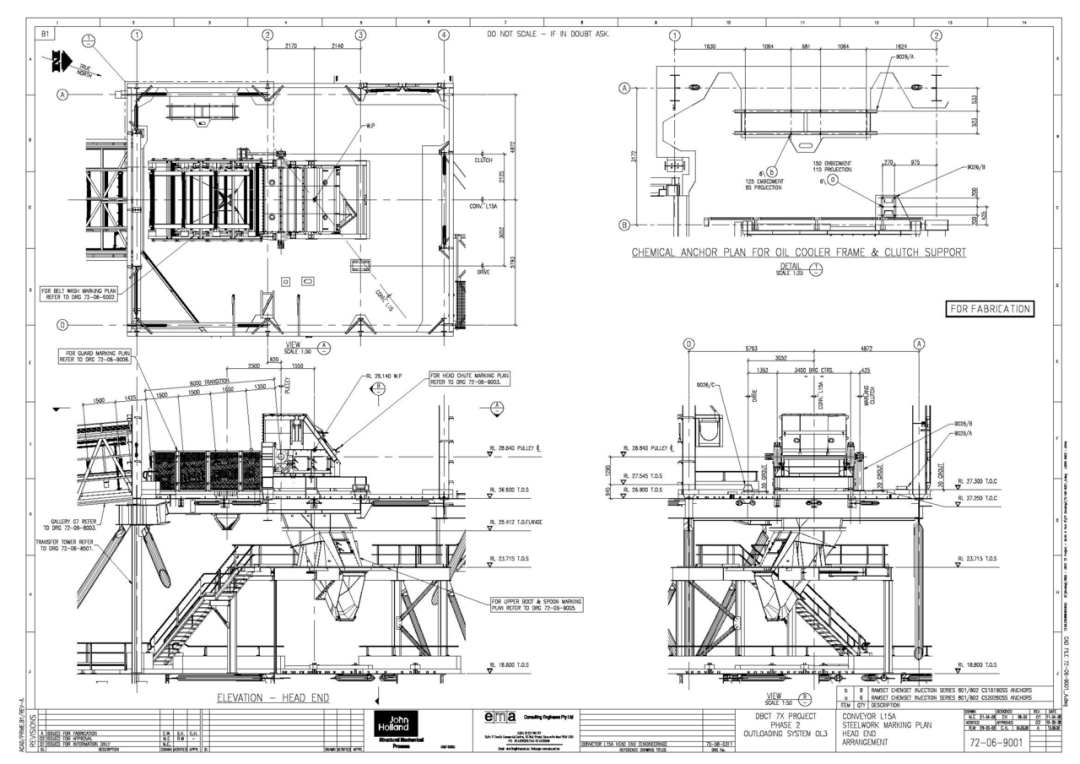

6.自动生成2D图纸

ProSteel可从三维模型中全自动提取所有图纸。自动智能添加螺栓标注、焊缝标注、材料表、尺寸、图框等对象。





7.自动生成材料表

材料表的生成和处理是ProSteel的重要功能。系统自动生成标准数据库文件。ProSteel有一个功能强大的材料表生成程序。除了可以使用各种类型、大小的字体选项以外，还可以在材料表中包含各种图标文件。材料表表项的排列可以有不同的排序方式，用户可以通过过滤方式在材料表中略去部分表项，用户还可以汇总多张图纸的构件生成统一的材料表。



8.二次开发和模型接口

ProStructures提供SDK，用户可以使用Visual Studio 201X IDE进行二次开发。例如：用户可以编写一个程序来解决重复性的建模和绘图工作。通过Bentley的ISM格式，ProStructures可以跟很多结构软件交互数据，比如：STAAD.Pro，Tekla，Revit等。





钢结构智能化生产解决方案

传统的二维CAD设计软件，仅能完成结构设计，对于结构分析与后续的生产加工环节，都无法参与。

BIM工程结构设计，不仅能进行结构建模和计算、规范校核、三维可视化辅助设计、结构分析，还能进行工程量、工程造价、现场材料加工等信息统计，完成从设计建模到生产加工的数字化过程。



钢结构智能化生产，基于BIM模型驱动整个工作流程，并最终生成全部设计和加工图纸及材料表。在三维建模过程中使用ProSteel软件，能减少2D校审图纸量50%，使整个项目周期内使用统一的材料数据库，直接交付零构件DXF和NC数控加工数据给加工制造单位，加快整个钢结构生产环节的效率和质量。
