上海首栋装配式建筑BIM应用

上海首栋装配式建筑BIM应用项目信息：上海市浦东新区惠南新市镇17-11-05,17-11-08地块23号楼

建设地点：上海市浦东新区惠南新市镇

建成时间：2015年6月

建筑面积：9755.24平方米

建筑高度／楼层：37.7米／地上13层，地下1层

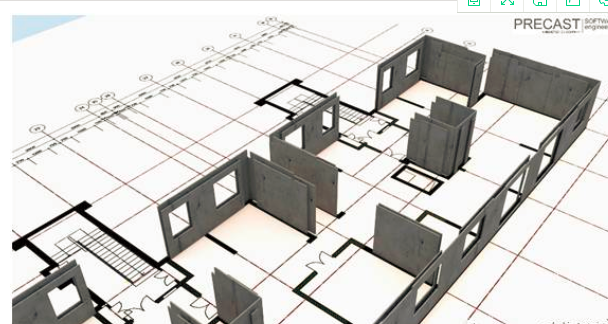

1、转换预制构件

装配式BIM软件-PLANBAR将建筑模型转换成预制构件，在原始的空间位置上将预制构件拆分出来，从源头上解决构件碰撞，避免再次进行BIM碰撞检查，节省时间，节约成本。

2.墙板模块应用 装配式BIM软件PLANBAR提供所有常用叠合墙板模块，实现快速高效准确拆分。

3. 3D配筋应用bentley PLANBAR强大的钢筋表达能力，实现高效3D配筋

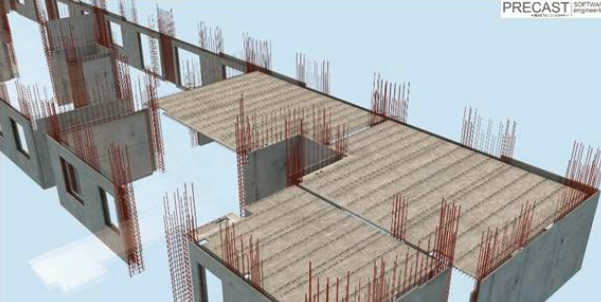

4.预制楼板PLANBAR高效、准确、智能设计预制叠合楼板

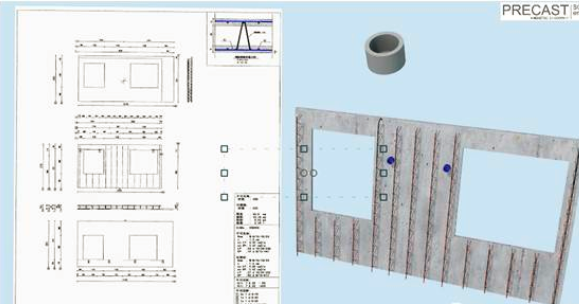

5.图模联动PLANBAR图纸与模型的实时联动，让两者在任意时刻保持一致，保证设计图纸质量，提高工作效率。

6.关注细节PLANBAR 2D绘图与3D模型的独特结合，清晰表达构件的每一细微处，将错误降到最低，最大限度地避免预制构件返工的风险。

7.数据输出

PLANBAR模型输出数据，交付工厂，实现自动化生产

艾三维技术集团旗下品牌艾三维专研BIM领域10年，专注为基础设施工程生命全周期提供BIM软件解决方案。

需要了解BIM技术解决方案，咨询艾三维 4000333136

相关BIM应用案例：Planbar+TIM装配式建筑BIM解决方案
