OpenPlant Modeler助力三维工厂设计

背景简介

OpenPlant Modeler （以下简称OPM）是一款精确、快捷的三维工厂设计软件。它通过数据信息的交互提高项目团队的协同能力，通过遵循ISO 15926标准，应用i-model技术，以及支持多种模型格式（如DGN、DWG、JT、点云、PDF等应用），为用户提供了灵活的设计和校审过程。OPM适用于任何项目，无论其规模大小。

OpenPlant Modeler特点

• OpenPlant Modeler是世界上首个基于ISO 15926开放信息模型构建的商用集成工厂设计环境，将ISO 15926信息模型定义用作应用程序内容的原始存储格式。
• 支持多个成熟模块，设备、管道、HVAC、电缆桥架、管道支吊架，输出平面图、轴测图和材料报表，能满足各个行业、各个环节的设计需求。
• 每一个模块都具有非常容易使用的、一致的用户界面，这就使所需的培训量降到最低。
• 以最新的MicroStation V8i为基础绘图平台，和Bentley其他专业软件完全兼容，可以一起进行碰撞检查并一起抽取施工图。
• 集成ProjectWise Integration Server和OpenPlant Model Server，项目的3D 模型可以作为一个对象被存放在数据库中，实现元件级的管理，也可以以3D 设计文件的形式储存——这样既可以方便数量巨大的工作用ProjectWise 实施管理，也可以方便小型的项目用习惯的手工方式按文件名查找文。
• 集成ProjectWise，支持大规模分布式项目，满足多专业协同操作。

OpenPlant Modeler功能介绍

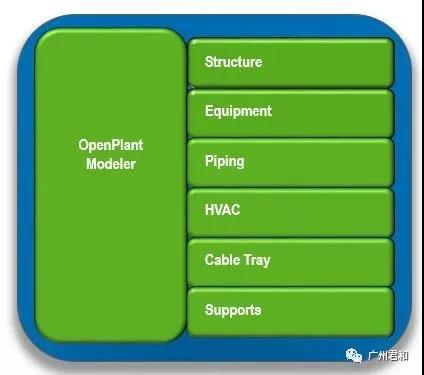

1. 全面的工具集合

• 设备（Equipment）
• 管道（Piping）
• 暖通空调（HVAC）
• 桥架（Cable Tray）
• 支吊架（Supports）
• 结构（Structure）

1.设备（Equipment）

• 带有常用的参数化标准设备库，例如泵、罐、热交换器等。

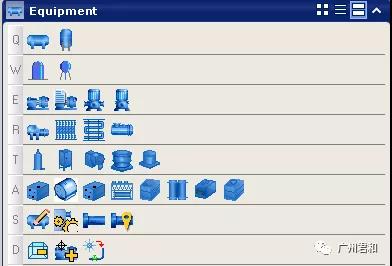

（设备模块工具）

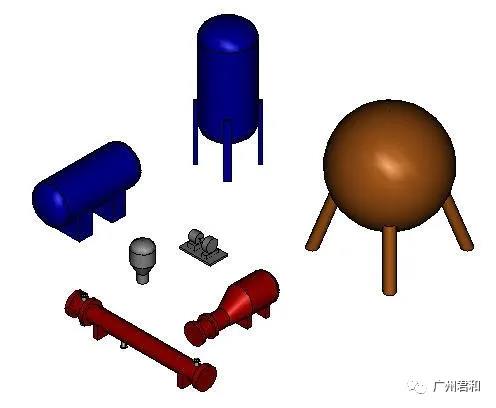

（软件提供的部分参数化设备库）

交互式的放置设备。设备工具带有每种设备的释义图示，您只需通过简单的点击图示中的尺寸，就可以修改该尺寸参数的数值。放置设备时可以输入设备编号及其相关属性，也可以在以后的修改过程中添加这些信息。

为参数化设备输入的所有数值都可以被保存，供项目规范或公司规范的规定设备库使用，使您在最短的时间内就可以完成含有多个变量的多个设备的建模过程。

参与项目的所有人员能够在同一时间内使用同一个设备库，定义好的设备库也可以发布到其他地方供设计人员使用。

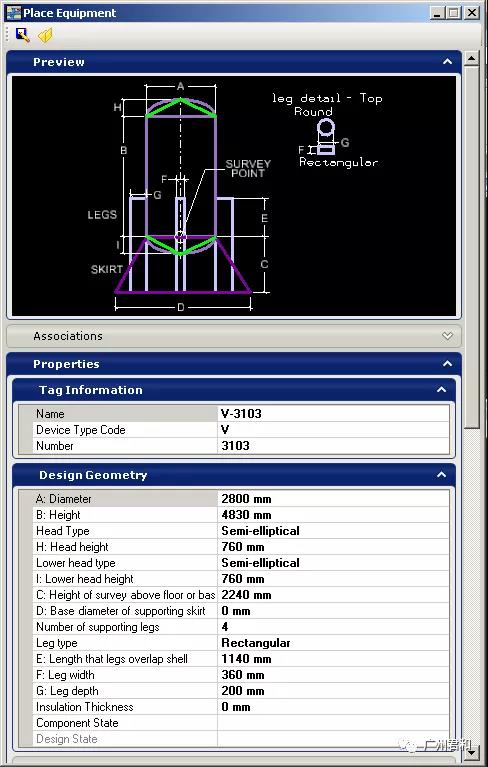

（参数化设备属性对话框）

2.用户可以添加自定义设备

2.1自定义非参数化设备。

OpenPlant设备模块具有强大的定义用户自定义设备的工具，用户可以通过使用各种基本实体来组成所需要的组合设备，或者导入机械设计软件（SolidWorks、Inventor等）建立的设备模型，这些实体能够被转换成“智能的”设备单体，可以为其添加设备编号、类型及描述等属性信息。

用户自定义设备的相关信息被保存在一个共享的信息库中，供项目人员随时扩展和调用。

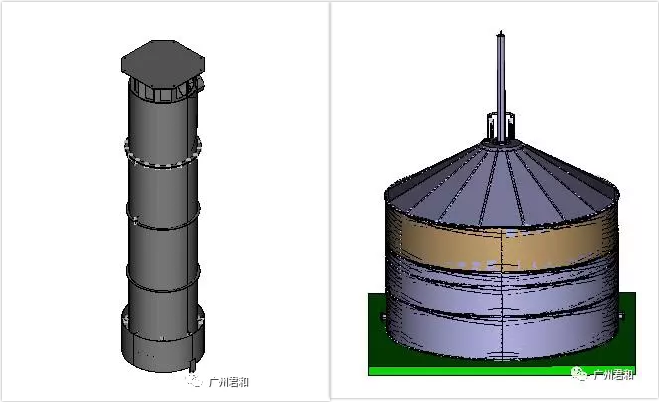

(导入的SolidWorks模型）

2.2自定义参数化设备

可使用C#编写脚本，定义参数化设备。

添加设备管嘴：提供专门的“管嘴管理器”工具，根据不同的管嘴类型，以参数的方式控制管嘴在设备上的定位，便于记录和修改。

管嘴的属性可以同管道的属性相匹配，实现管道和管嘴连接信息的一致性。管嘴管理器有丰富的管嘴修改工具，对管嘴的移动、复制等操作，使得对管嘴数量多的大型设备操作非常方便。

带有放置任意位置管嘴的工具，对于管嘴的定位更加方便。

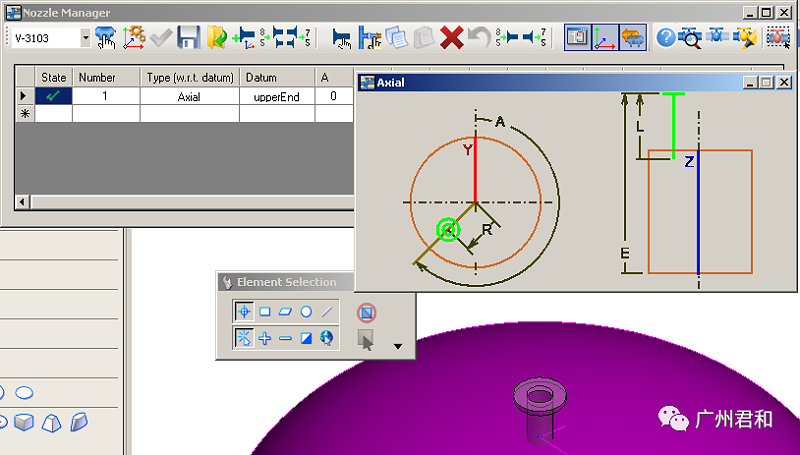

（管嘴管理器）

3.管道（Piping）

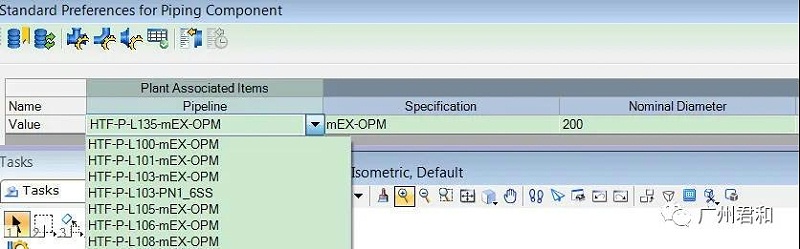

（标准化选择器）

支持直接绘制管线的方式，也支持中心线布管方式（即先绘制表示管子走向的直线，再给直线赋予管道信息，并沿直线放置直管和弯头）。

绘制过程相当智能化，能够自动匹配管件，转弯处自动匹配弯头，分支处自能连接分支，法兰连接处自动匹配螺栓垫片。

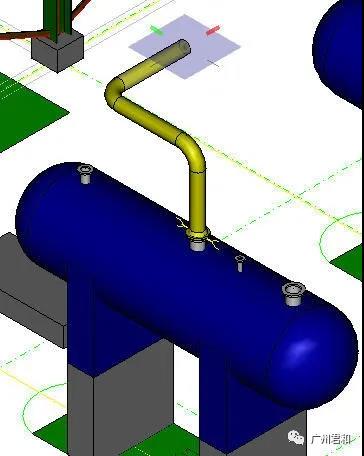

（直接绘制管线，自动匹配管件）

管线修改极为方便。每个管件的手柄点都有移动、拉伸、旋转的功能，直接拖拽手柄点即可对管件进行操作。

对整个管线来说，使用移动功能可以轻松的修改管段的高度、位置，以及整个管线的位置。

管线管理器为用户提供了统一的管道操作界面，包括批量修改管线（添加、删除、编辑），修改等级/管径、连接性校验、在模型中高亮、放大所选择的管件，选择管线导出成用于应力分析的中间文件，创建IsoSheet，等等。

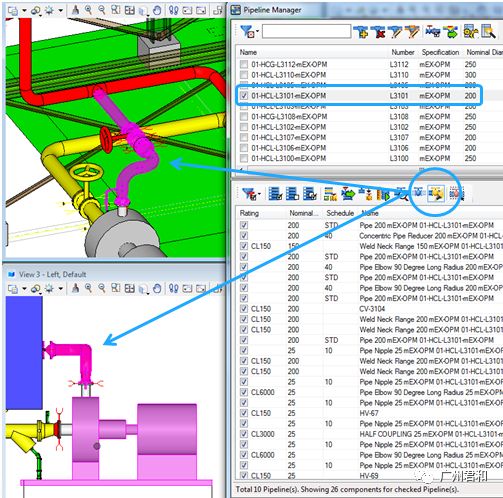

（管线管理器）

OpenPlant Piping带有丰富的管件类型。

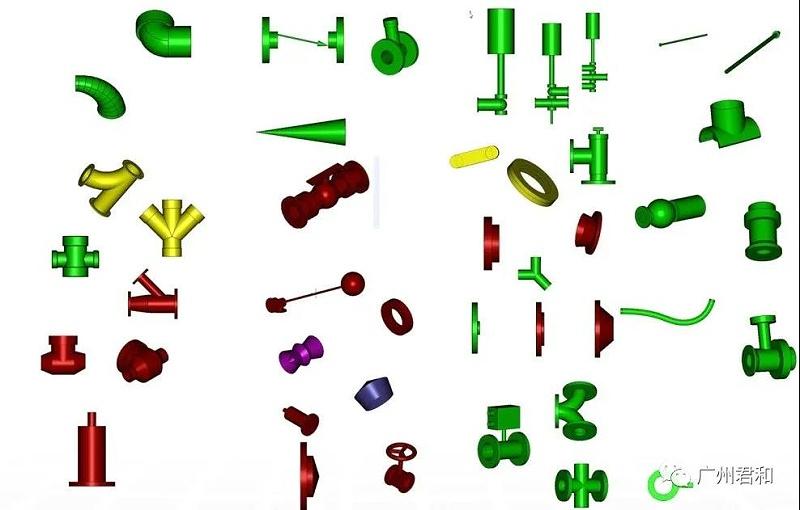

（部分管件类型）

支持自定义非标管件。利用MicroStation平台的三维建模功能，可以画出管件外形，或者导入其他软件（比如：AutoCAD、Inventor等）生成的模型，添加OpenPlant管件属性，自定义非参数化管件。也可以通过C#编写脚本，扩充参数化管件。

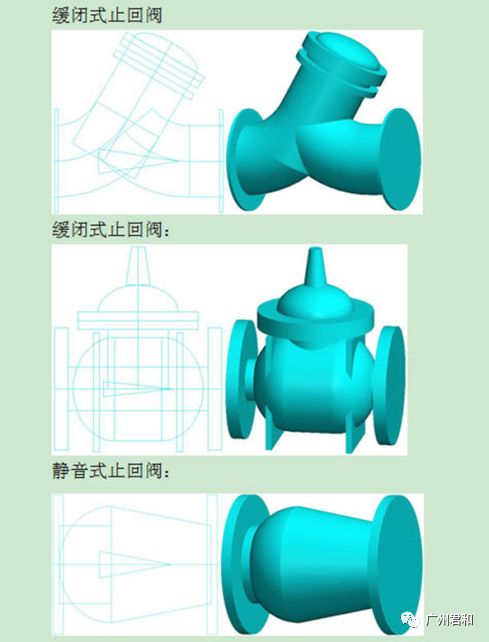

（自定义管件）

交互式的设计检查具有用户自定义检查规则以及校验每个元件的功能，大大增强了对模型元件自动检查的灵活性和准确度。

其直观的特性可指导用户按照设计过程中元件类型的有效性或项目的任何要求来决定检查的程序，降低了设计错误和重复工作的可能性，同时在一定程度上保证了协同工作环境的一致性。

OpenPlant Piping带有ANSI、DIN、AWWA标准的参数化管件产品目录。同时提供国内标准库GB,HG,SH,GD等。其管线标准库（Catalog）和等级库（SPEC）也可以自己定义，定义方法简单，即使没有数据库经验的人员也可以参与操作。

4.暖通空调（HVAC）

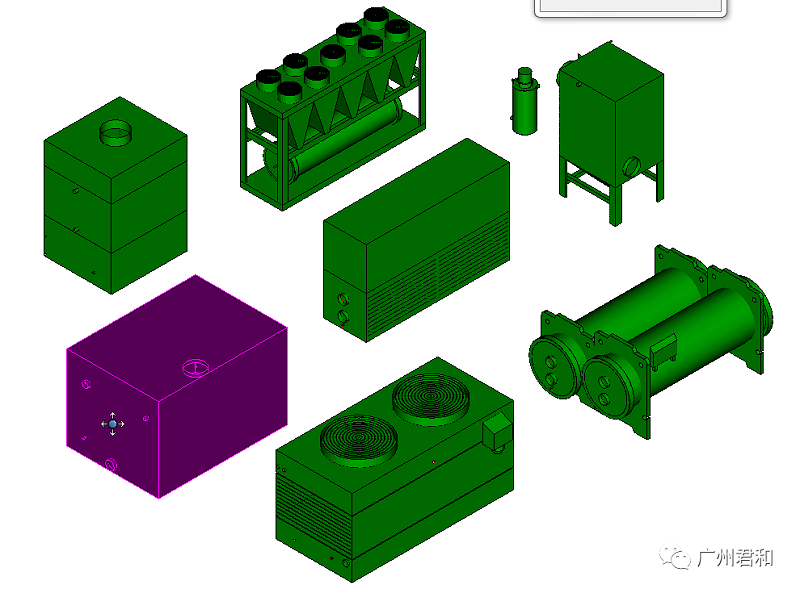

（部分暖通设备）

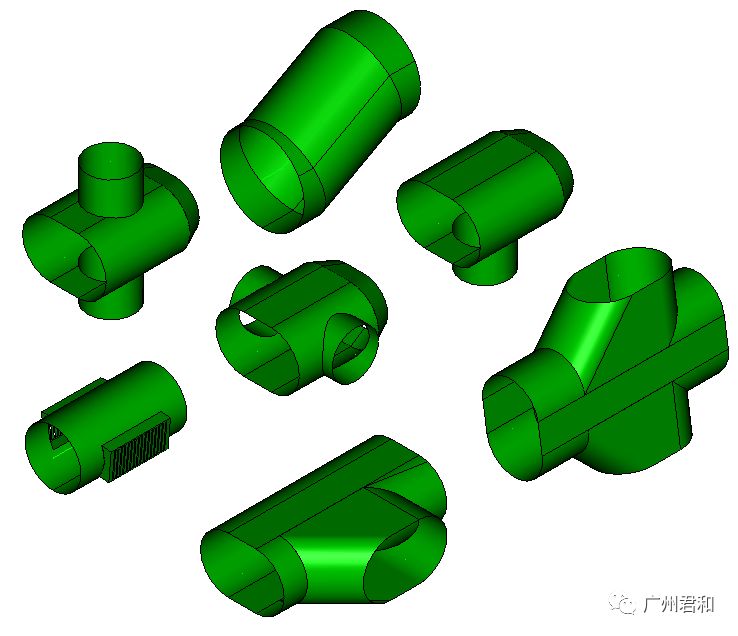

（各种形式的暖通管件）

风管建模基于等级（SPEC）驱动。等级库可以根据实际需要扩充。非标设备和管件的定义与Piping模块非标管件的定义方法一样灵活。可以根据暖通设备与风管的位置，自动进行连接。

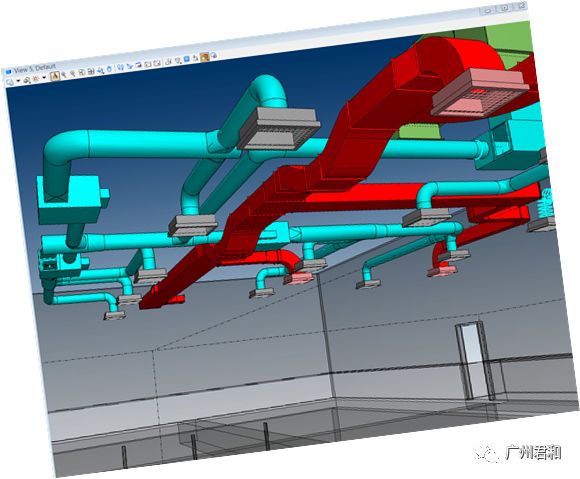

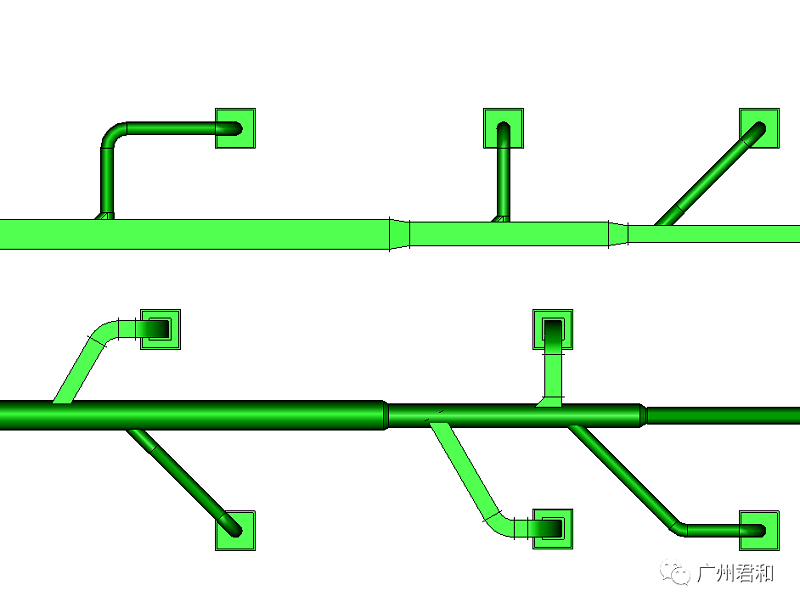

（自动连接风管和设备）

5.支吊架（Supports）

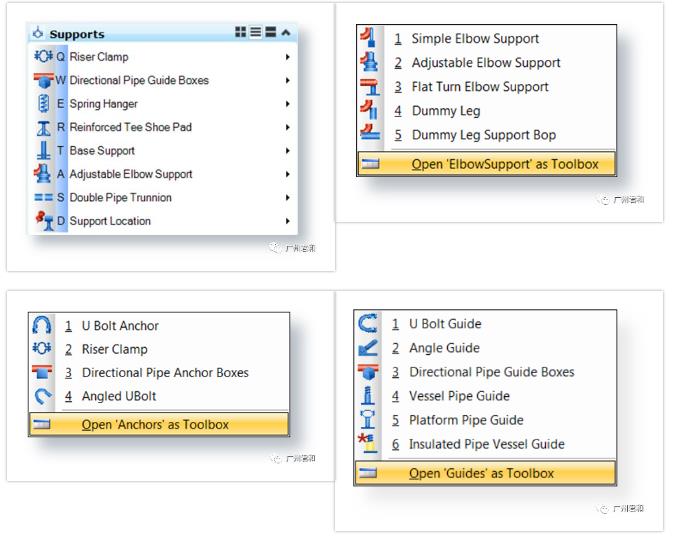

（软件自带部分支吊架类型）

另外可以直接从OpenPlant Modeler建立的DGN文件中生成该模型的报表，也可以自动从OpenPlant ModelServer中提取整个项目的报表。

报表对象覆盖所有OpenPlant Modeler建立的对象（设备、管道、HVAC、支吊架，等等）。

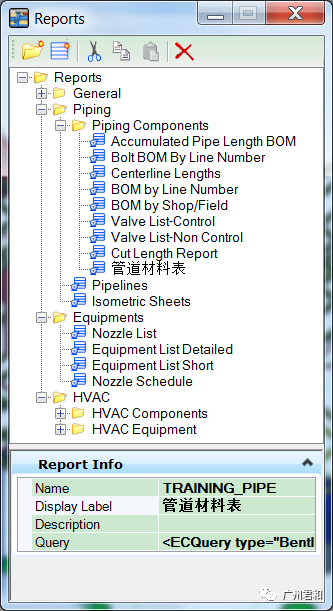

（OpenPlant Reporter界面）

OpenPlant Reporter操作界面友好，操作简单，可生成两种报表样式：

网格式报表（Grid Report）：以简易网格的形式显示的报表样式。报表显示的内容可以自己选择和定义，可以导出成Excel格式进行编辑。

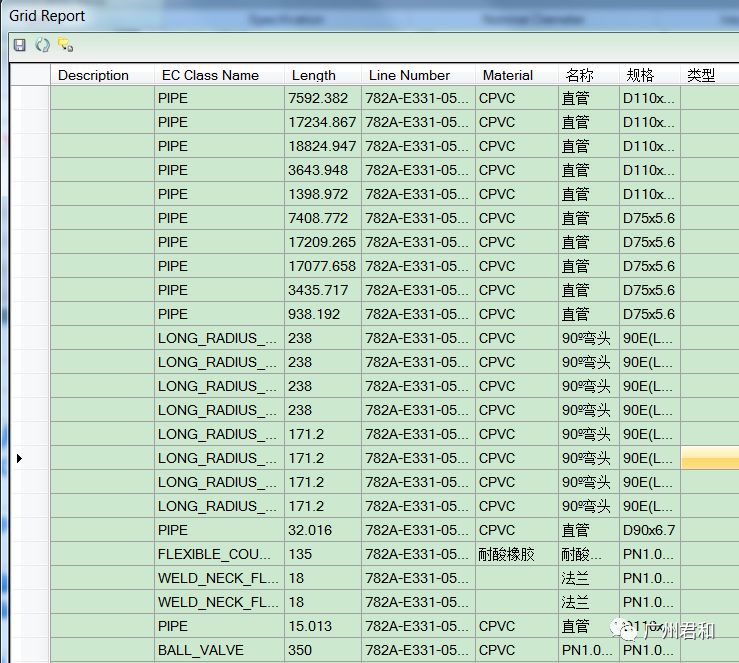

（网格报表）

水晶报表（Crystal Report）：支持水晶报表模板，利用水晶报表强大的制表功能，可以制定出符合用户单位规范的各种报表格式。

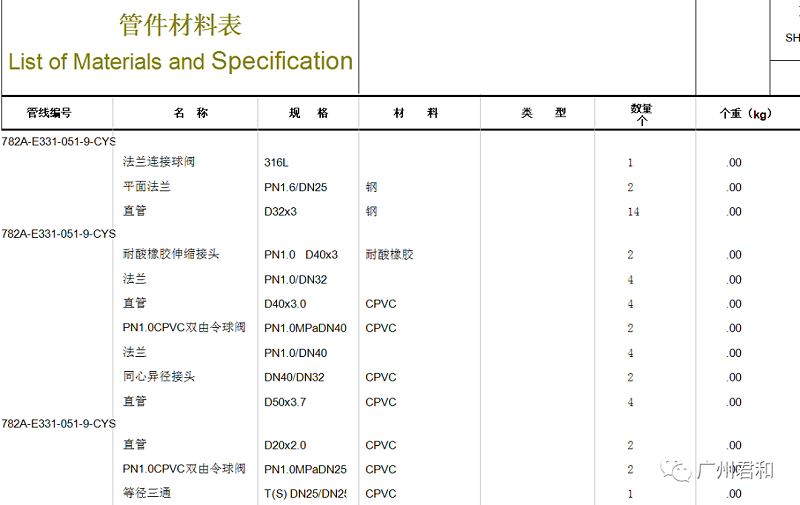

（水晶报表样式）

报表样式可以自定义。基于规则的定义对报表的内容和对象范围进行灵活的设定，满足不同用户的需求。

总结

作为工厂行业的核心产品系列，是面向三维工厂设计推出的一套精确快速的设计工程解决方案。它通过ISO 15926标准、i-model以及对DGN、DWG、JT、点云和PDF等多种格式和数据类型的支持，使项目团队可以获得丰富的移动信息，从而提供灵活的设计和审查流程。对于任何项目、无论规模大小，OpenPlant Modeler 都是明智的选择。
