OpenBuildings Designer CE 版本最新功能

从本周开始，我们将陆续为大家推出Bentley CONNECT Edition 2019 最新功能简报 。本期分享OpenBuilding Designer, LEGION 最新功能。同时，您还可以下载产品试用版，抢先尝鲜哦。

OpenBuildings Designer

OpenBuildings Designer Connect Edition（原AECOsim Building Designer，简称OBD），新版本实现和Bentley公司Open系列软件名称统一，成为功能更加全面的土建专业平台软件，其更新功能汇总如下：

全新的Ribbon界面

针对于不同的专业功能进行归类，极大的提升了软件在使用过程中的便捷性；同时在搜索对话框中可以进行关键字的检索，能快速定位到可能需要应用的功能；使用全新的快捷键“空格键”则能快速弹出常用的多种功能命令。

显示样式按照构件属性设置规则

视图窗口中的“显示样式”增加了可以按照构件属性设置的“显示规则”功能，可以让模型中不同构件按照不同的颜色、线型、隐藏进行特定显示，实现了同一模型在同种显示样式下多种方式的浏览查看；而且“显示规则”还可以应用在绘图model及打印出图中。

数据报表与设计模型联动修改

OBD中的数据报表统计功能，可以实现与设计模型的联动修改，即在数据报表中修改了构件的尺寸参数或者属性参数，则三维模型也会自动进行尺寸变更或者添加属性，如果把构件属性直接导出Excel并在打开的Excel中修改了对于的属性，则在数据报表中可以把修改后的Excel回导进来，并更新对应构件的属性；数据报表可以方便的添加在图纸model中，并可以像Excel一样进行表格的各种编辑。

增强的构件建模功能

墙体除了原有的“直线、曲线、圆弧、轴网和空间”建模方式以外，增加了按照“元素”创建墙体的方式；结构柱在创建过程新增了“底部偏移”的选项，同时如果按照轴网布置的时候，则在“数据报表”中可以查看到结构柱依据轴网的定位关系。

全新的幕墙功能

OBD完全重写了幕墙的功能，现在可以像墙体一样来创建幕墙，可以设定幕墙嵌板、横竖挺、边框的样式类型，同时幕墙的嵌板、横竖挺的显示及连接都可以进行编辑。

构件可识别MS CE参数化单元

OBD中构件库类型可以识别由MS CE生成的参数化单元，配合MS CE的约束功能，能够方便的在OBD中新增各种常用的参数化构件，极大的增加了OBD在建模过程中的便捷性和有效性。

快速迁移v8i版本的workspace到CE版本

OBD可以通过 “配置迁移”功能，自动识别电脑上安装的原有ABD V8i版本，并通过简洁明了的向导界面，实现了把不同V8i版本的workspace快速迁移到ABD CE的configuration （CE版本中configuration代替了原有V8i版本的workspace）中，并自动升级相关变量和配置，方便在OBD CE中进行原有库的识别和调用。

IFC扩展

在OBD中扩展IFC的导出选项，同时各种构件也扩充并完善了与IFC进行交互的数据属实，方便了OBD与其他格式数据的兼容能力。

LEGION

LEGION是什么？LEGION是一个基于科学用来模拟、记录、分析建筑物或城市环境中行人活动的软件，Legion可以让您在任意定义的活动空间内，对行人活动行为进行记录和分析，从而达到指导规划、优化设计、优化运营等目的。

LEGION 产品定位

OBD (OpenBuilding Designer) 系列产品将要推出一款新产品OBSD（OpenBuilding Station Designer）专注于车站设计，LEGION为该系列产品下的一款用于模拟分析人流的应用软件。

LEGION 产品构成

1.模型构建器 (用于构建模拟活动运行的环境，对行人活动及及行人参数设置)

2.模拟、分析器 (用于运行、记录模拟过程，及对模拟数据进行处理及分析，生成模拟结果)

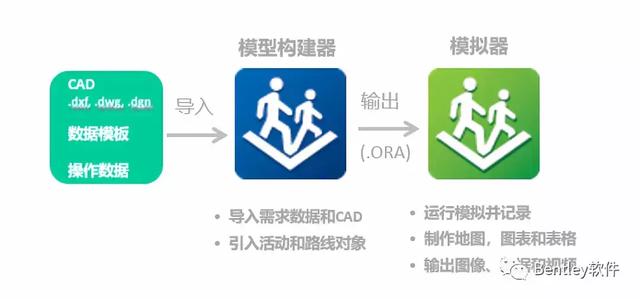

LEGION 工作流程示意图

案例示意

1.地铁站客流分析

通过对地铁站的人流进行分析，对于人流密集区形成的原因进行分析，并采取相应的措施进行改善，从而达到了优化运营的目的

 2.鸟巢体育馆人流分析
