动画全长4分34秒，为我司动画部门制作，主要介绍连云港贵金属化合物及催化剂项目地块的规划方案内容及建设工期。

动画详情

一、项目地块规划
本工程位于江苏省连云港市灌南县长江路以北，杭州路西地块。本工程为一期工程，总占地面积约三万平方米。期内单体包括：
11-预处理车间，为二层钢筋混凝土结构，建筑面积2564.18 m²
12-盐溶液及催化剂车间，为二层钢筋混凝土结构，建筑面积2563.29 m²
31-公辅中心，为单层钢筋混凝土结构，层高6.5米，建筑面积1274.24 m²
21-甲类仓库一，为单层钢筋混凝土结构，层高7.15米，建筑面积734.44 m²
22-甲类仓库二，为单层钢筋混凝土结构，层高7.15米，建筑面积651.48 m²
23-丙类仓库，为单层钢筋混凝土结构，层高7.15米，建筑面积1454.42 m²
41-综合楼，二层钢筋混凝土结构，建筑面积约3360 m²
42-门卫，为单层钢筋混凝土结构，层高4.8米，建筑面积78.40 m²
32-消防泵房，为单层钢筋混凝土结构，层高6.15米，建筑面积116.64 m²
34-污水处理装置区，建筑面积617.42 m²，其中，污水处理辅房为单层混凝土结构，层高5.3米；室外设备钢棚区为钢框架敞开挡雨棚，层高7m
33-初期雨水池及事故水池，为地下一层混凝土结构，建筑面积420.00m²
本厂区新建建筑单体均为钢筋混凝土框架结构，水池采用钢筋混凝土整体现浇。

二、项目地块建设工期
本工程于2024年8月28日正式开工，2025年6月23日完成本标段全部工作内容，总工期日299个日历天。
本工程预计开挖土方总量约18000m³，预计投入材料-混凝土量约13800m³，钢材量约1137吨，砌块砖约2393m³，模板约9438m²。

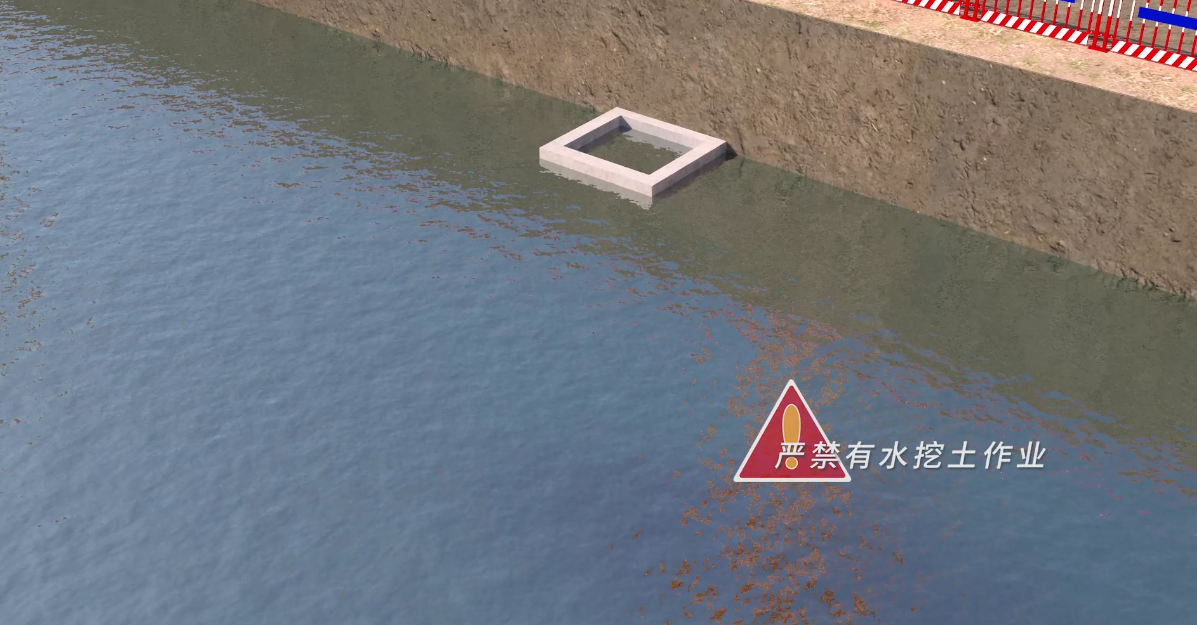

本工程土方降水分层分段施工，降水始终保持在开挖面最少0.5m以下，严禁一步开挖至坑底标高以下，基坑内设置临时排水沟和集水井，确保地下水位在每层土方开挖面以下0.5m。严禁有水挖土作业，采用潜水泵抽水，集水井沉淀后再排入市政下水道。

本工程各单体桩基施工及检测于2024年8月28日开始，预期50个工作日完成
综合楼施工于2024年10月2日开始，预计历时120个工作日，于2025年1月29日完成综合楼施工
雨水池及事故水池施工预计历时90个工作日
污水处理装置区施工预计历时90个工作日
消防泵房的施工预计历时120个工作日
公辅中心的施工预计历时120个工作日
预处理车间的施工预计历时150个工作日
盐溶液及催化剂车间的施工预计历时150个工作日
丙类仓库的施工预计历时120个工作日
甲类仓库一的施工预计历时120个工作日
甲类仓库二的施工预计历时120个工作日
道路及附属工程的施工预计时120个工作日
本工程最后在五方责任主体验收及规划验收通过后，完成竣工备案和工程交付。
