管道支吊架是用以承受管道荷载、控制管道位移和振动，并将管道荷载传递到承载建筑结构上的各种组件或装置。一般由管部、功能件、连接件和根部组成。
1.恒力支吊架：用以承受管道垂直荷载，且其承载力不随支吊点处管道垂直位移的变化而变化，即荷载保持基本恒定的支吊架。
2.变力弹簧支吊架：用以承受管道垂直荷载，其承载力随着支吊点处管道垂直位移的变化而变化的弹性支吊架。
3.刚性吊架：用以承受管道重直荷载并约束管系在支吊点处垂直位移的吊架。
4.滑动支架：将管道支承在滑动底板上，用以承受管道垂直荷载并约束管系在支吊点处垂直位移的支架。
5.滚动支吊架：将管道支承在滚动部件上，用以承受管道垂直荷载并约束管系在支吊点处垂直位移的支吊架。
此外，支吊架安装时，一般需要安装以下装置使支吊架达到预期使用目标：导向装置、限位装置、固定支架、减振装置、阻尼装置。
1.导向装置：用以引导管道沿预定方向位移而限制其他方向位移的装置。水平管道的导向装置也可承受管道的垂直荷载。
2.限位装置：用以约束或部分限制管系在支吊点处某一个或某几个方向位移的装置。它通常不承受管道的垂直荷载。
3.固定支架：用以将管系在支吊点处完全约束而不产生任何线位移和角位移的刚性装置。
4.减振装置：用以控制管道低频高幅晃动或高颊低幅振动，对管系的热胀或冷缩有一定约束的装置。

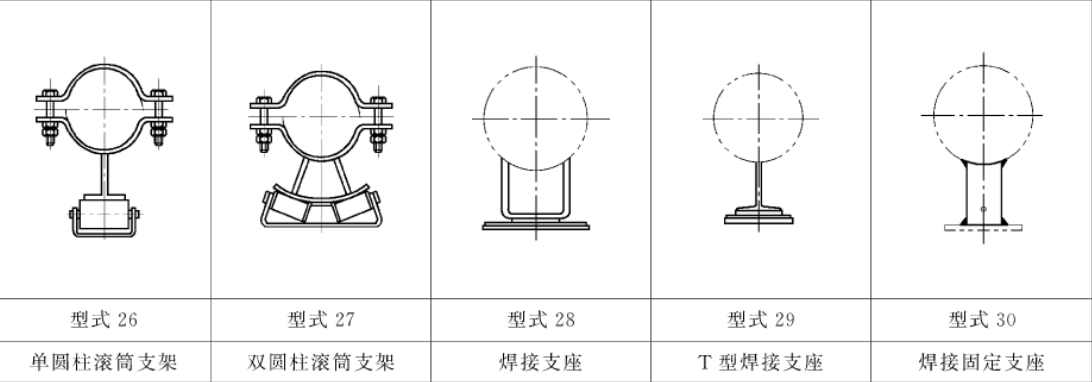

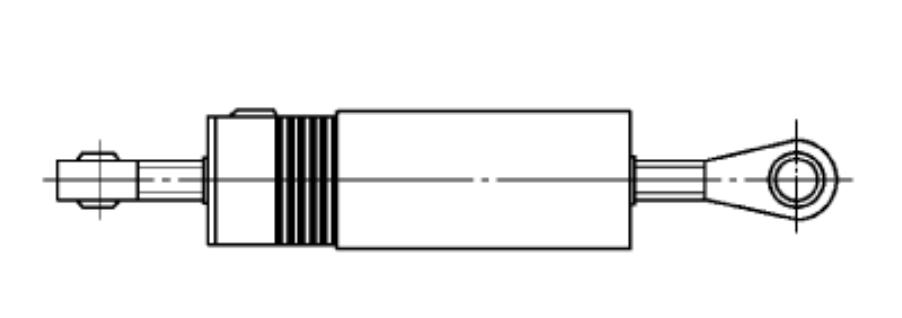

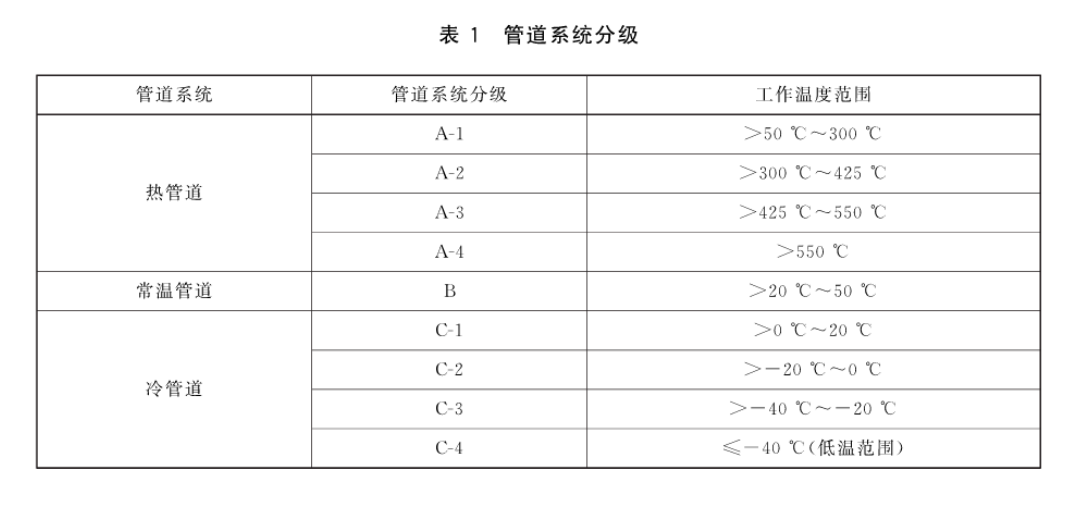

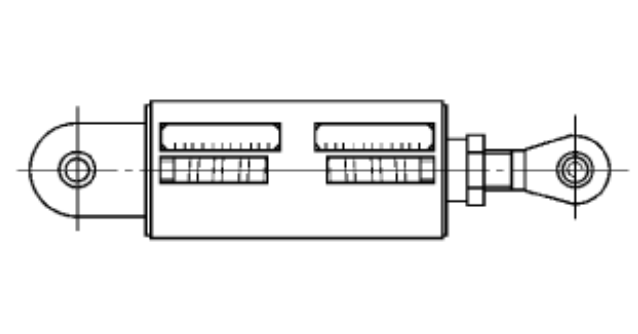

5.阻尼装置：用以承受管道地震荷载或冲击荷载，控制管系高速振动位移，同时允许管系自由地热胀冷缩的装置。
2.支吊系统应保证管道自由的位移或控制管道按预期的要求位移，包括设备接口的端点位移，并为管道系统提供其运行特性所需要的控制度。
3.确定支吊架间距时，应使管道荷载合理分布，并应满足疏水及介质排放的要求。
4.支吊架结构型式应根据管道布置、周围的建筑结构以及邻近管道和设备布置情况选择。支吊架应支承在可靠的构筑物上，且不应影响设备检修以及其他管道的安装和胀缩。
5.支吊架结构和连接(包括螺纹连接和焊接)应满足强度和刚度要求，并应简单可靠。除非选用经验证的标准支吊架零部件，支吊架结构和连接应进行强度和/或刚度计算。
6.支吊架应具有安装过程中能调整管道垂直高度的措施。对于公称尺寸DN65或更大管道的吊架,应具有在承载条件下直接调节垂直高度的能力。
a）管子、阀门、管件及绝热层的重力；
b）支吊架零部件的重力；
c）管道输送介质的重力；
d）若输送介质较轻，则计入水压试验或管路清洗时的介质重力；
e）管道中柔性管件(如波形膨胀节、滑动伸缩节、柔性金属软管等)由于内部压力产生的作用力；
f）支吊架约束管道位移(包括热胀、冷缩、冷紧、自拉和端点附加位移)所承受的约束反力和力矩；
g）管道或管道绝热层外表面温度<20 ℃的室外管道受到的雪荷载；
h）正常运行时，由于种种原因引起的管道振动力；
i）室外管道受到的风荷载；
j）管内流体动量瞬时突变(如水锤、汽锤等)引起的瞬态作用力；
k）流体排放产生的反力；
l）地震引起的荷载。
9.对于装有变力弹簧支吊架的管系，各个支吊架所承受的管系重力荷载应计及变力弹簧支吊架在冷状态和热状态下承载力的变化，并由此引起荷载向邻近刚性支吊架的转移。
10.水平方向限位的支吊装置在其约束方向的荷载还应计及管系中各活动支吊架因摩擦力约束管道位移所引起的荷载传递。
11.在荷载效应组合时，当永久荷载效应对结构有利时，永久荷载取其计算值；当永久荷载效应对结构不利时，对由可变荷载效应控制的组合永久荷载应取其计算值的1.2倍，对由永久荷载效应控制的组合永久荷载应取其计算值的1.35倍。
12.室外管道受到的雪荷载和风荷载可按GB 50009中规定的方法计算。
13.动力荷载应根据荷载的动力特性乘以相应的动载系数。
管道设计软件AutoPIPE软件详情：http://www.i3vsoft.com/products/autopi6025.html
