工程施工怎么看施工图，知道这些很重要!

工程施工怎么看施工图，知道这些很重要!夜深了，施工宿舍里大伙都准备睡了，只有新来的小施工员还不停的翻着图纸，一脸惆怅。l老施工员走过去笑着说：“怎么还不睡，白天还没累够？”

“每次看图纸都丈二的和尚摸不着头脑，图纸一放下看的东西都忘了。师傅，这看图纸有没有什么窍门？”小施工员认真的问师傅。

老施工员看着眼前的小施工员，似乎看到了年轻时候的自己。回想当初，自己也问过师傅怎样才能又好又快看施工图，师傅是这么说的：

首先看图时要有顺序，不能眉毛胡子一把抓。

1、从上往下看，从左往右看。

2、由外向里看，由大往小看，由粗往细看。

3、先平面，后立面，再剖面。

4、图样说明对照看，建施结施结合看，设备图纸参照看。

5、先看全局性基本图，再看局部性详图。

然后你要知道建筑施工图包括哪几个部分，每个部分的作用是什么，看图的时候重点注意什么。

总的来说，建筑施工图纸主要是包括以下几项:

图纸目录是包含整个建筑设计情况的目录，从中可以知道图纸数量、出图大小、工程号、建筑单位以及建筑物的功能。如果图纸目录和实际图纸有出入，就要及时核对了。

建筑设计总说明会提到施工步骤的很多做法以及很多结构设计中会使用到的数据，比如：建筑物所处位置（结构中用以确定设防列度及风载雪载），墙体做法地面做法楼面做法等等做法。因此，建筑设计总说明对结构设计是很重要的。

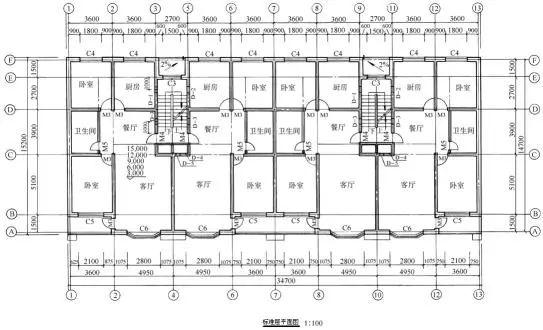

建筑平面图虽然看起来比较直观，主要信息就是柱网布置及每层房间功能、墙体布置、门窗布置、楼梯位置，但也不能疏忽大意。

在看平面图时，要注意一些经常出现的问题。

比如“门是里开外开，轴线是正中偏中，朝向是东南西北，墙厚是一砖几砖”。门在平面图中有开启方向，而窗则没有开启方向，必须查大样图才能确定。

轴线在墙上是正中还是偏中，哪一层是正中，哪一层是偏中，必须弄清，才不会造成轴线错误;以免错把所有的轴线都当成中线。

建筑立面图是对建筑立面的描述，主要是外观上的效果。提供给结构师的信息，主要就是门窗在立面上的标高布置及立面布置以及立面装饰材料及凹凸变化。

注意了，通常有线的地方就是有面的变化，再就是层高的信息，这些是对结构荷载的取定起作用的数据。

建筑剖面图可以对无法在平面图及立面图表述清楚的局部剖切以表述清楚建筑设计师对建筑物内部的处理。

结构工程师能够在剖面图中得到更为准确的层高信息及局部地方的高低变化。

剖面信息直接决定了剖切处梁相对于楼面标高的下沉或抬起，又或是错层梁，或有夹层梁，短柱等。

在看剖面图时，要特别注意楼层标高、屋顶标高。有的还要通过剖面图掌握室内洞口、内门标高、楼地面做法、屋面保温和防水做法等。

建筑师为了更为清晰的表述建筑物的各部分做法，以便于施工人员了解自己的设计意图，对构造复杂的结点绘制大样以说明详细做法，从而绘制了节点大样图。

对于个别特别的门窗，结构师需要绘制立面上的过梁布置图，以便于施工人员对此种造形特殊的门窗过梁有一个确定的做法，避免发生施工人员理解上的错误。

楼梯大样又分为楼梯各层平面及楼梯剖面图，看图时需要仔细分析楼梯各部分的构成，是否能够构成一个整体。

在进行楼梯计算的时候，楼梯大样图就是唯一的依据，所有的计算数据都是取得之楼梯大样图，所以在看楼梯大样图时也必须将梯梁，梯板厚度及楼梯结构形式考虑清晰。

看图能力也和操作差不多，熟能生巧，但是也要在不断看图过程中找到适合自己的方法。

有些人记性好，看一遍图纸就大致记住了；

有些人看一遍记不住，看图的时候可以随看随记，记下主要部位的做法和尺寸，记下需要解决的问题，以加深印象。
