土方工程量的核算往往成为工程预算和结算的重点与争议。实际工程项目中，许多项目如露天矿开采、土地开发整理、工程施工等都涉及到土方工程量的计算。
为了让大家更快速准确的获取土方工程量计算，基于ContextCapture的实景建模土方工程量计算方案，不仅不受场地障碍的影响，外业时间短、工作效率高，而且能够简化内业操作流程，实现一体化土方计算，合理管控项目成本。
方案详情
1.从原始地貌中提取初始数据
利用无人机采集原始地貌中的数据，航拍路线采用重叠率60-80%，沿某一方向来回往返，呈带状按次序逐步覆盖全部场地，实现对地形逻辑有序的全覆盖航摄。
无人机CC土方1

无人机航拍完成后，可通过电脑端查看无人机数据存储SD卡的影像资料文件夹，文件夹内的影像通过编号有序排列，通过观察影像可以查看出上下左右相邻影像之间的重叠度范围。
通过文件夹还可以查看每张照片的经纬度、海拔高度、拍摄角度等POS数据，这是原始地貌的关键初始信息。
通过实景模型进行土方量计算

2.将初始数据转化为三维模型
通过ContextCapture实景建模软件，可以对带有经纬度、海拔高度、拍摄角度等POS数据的影像进行处理，生成三维模型数据。

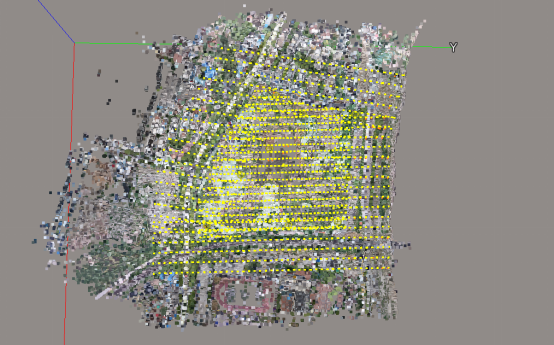

1）对齐照片：ContextCapture会按照每张照片的经纬度、高度和角度还原出每个镜头的位置。
2）建立密集云：ContextCapture会计算每个点之间的关系，将每一个识别出来的点列入密集计算。

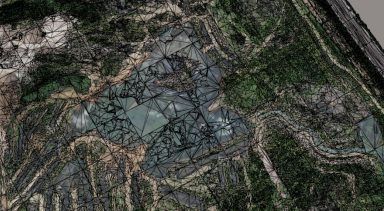

3）生成网格：利用软件内部矢量函数关系算法，ContextCapture基于点云数据形成不规则三角网，构建成点线面的三维模型。
4）生成纹理：ContextCapture将不同视角的深度图像匹配到同一坐标下，经过深度图像融合获得物体完整的几何模型，然后确定深度图像和纹理图像的映射关系，并定义复合权重进行纹理融合来获取整个纹理映射图，并进行模型的纹理映射，构建成具有真实感的三维模型。
无人机CC土方3

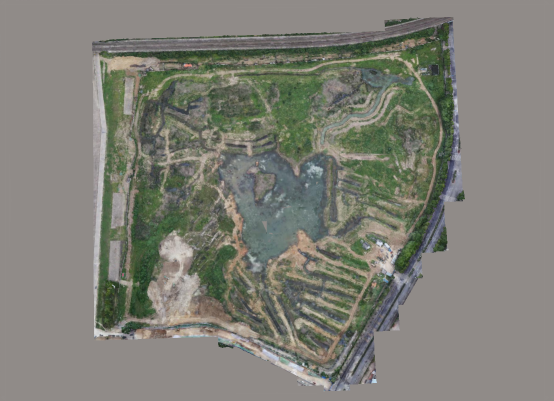

至此，带有材质覆面的点线面三维模型就生成了，后续的土方量计算，可以在ContextCapture内进行。
无人机CC土方4

3.实景三维模型土方工程量计算

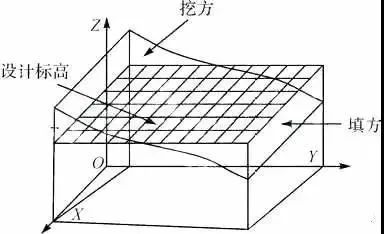

基于无人机航测数据，通过空三加密、三维重建，利用ContextCapture软件生成实景三维模型，进而可以在ContextCapture软件上选定任意位置，运用绘制轮廓与设置标高、坡度的方式自行绘制地坪草图，推演划定其位置的土方工程量，如图：
无人机CC土方5

1）土方量计算技术路线
ContextCapture软件会自动选择“新构造”与“现有”之间的土方体量，并且左侧属性栏会显示“切割/填充”、“填充”、“采样距离”的值，这些值即为“挖填方净值”、“填方”、“挖方”的量，则土石方的挖方、填方与挖填方净值直接显示出来。
无人机CC土方6

2）技术优势
传统的土方计算方法存在着计算量大、计算精度不高、计算步骤繁杂等缺点，利用基于ContextCapture的实景建模土方工程量计算方案不仅能快速得到精确的土方工程量，而且在降低人工成本和时间成本的同时，测量的土方工程量精度也比传统测量方法要高许多。
