道路纬地设计一些网友问题总结

1、边沟和挡土墙设计重叠问题？

在横断面设计的时候护面墙伸到边沟里去了怎么办啊? 在支挡构造处理的时候怎么设置填土线都不能解决问题~!麻烦您了~! 能不能说的详细点,我是菜鸟!谢谢

你好！你说的这个问题多是出现在矩形边沟外边缘点直接接护面墙引起的。 可以通过修改设置边沟形状或护面墙型式来解决： 1、在控制参数输入中将此段边沟外侧增加一组数据，设置一个碎落台，碎落台外侧点接护面墙即可。或者是将此段边沟外侧边坡设置为与护面墙同坡即可。 2、修改护面墙尺寸，使护面墙插入点以下的坡段坡度等于或小于边沟外侧边坡的坡度，也可以避免护面墙或上挡墙伸入到边沟。

2、纬地坐标问题？

如果你的坐标资料采用的是数学坐标系的坐标，则需要将X Y坐标进行互换，在X坐标栏输入你的Y坐标值，在Y坐标栏输入你的X坐标值就可以了。

3、挡土墙系统做挡墙设计注意的问题？！

我正在利用纬地挡土墙系统做挡土墙设计，由于刚刚接触该软件，不是很明白在进行完一侧设计后（比如左侧），怎么才能进行右侧的设计，我要把两侧挡土墙同时绘制在横断面图里！请帮忙哈  谢谢

你所提到的需求在挡墙设计系统教程中有较详细的操作说明。依据同一路线项目可以分段或分左右侧新建多个挡墙设计项目来完成挡墙设计，然后仅在其中一个挡墙设计项目中使用“存为HintCAD格式”命令得到一个dq文件（该dq文件可自动添加到路线的项目管理器中），对于其它的挡墙设计项目均使用“存到HintCAD文件中”命令，就可以将所有挡墙项目的设计成果保存到同一个dq文件中。这样在进行横断面设计绘图时，路线左右侧的所有挡墙即可同时绘制在横断面图上。

在此建议广大用户在学习纬地系列软件之前，先阅读一下软件的用户手册，对软件的功能及操作先有一个系统全面的认识了解，然后再针对其中具体的功能进行学习，这样可以避免学习当中的盲目性，得到很好的学习效果。

问题：在路线程序中对挖填边坡进行了分级台阶的设置，但我在重新进行挡土墙设计时，发现我所设置的挡土墙仍然不能够满足边坡需要，我不知道老师所说的上挡墙和路堤墙设计是什么意思，是在同一个横断面的同一侧上设两个挡墙吗？但是我发觉软件不支持这样设置，而且在标准挡墙里面我没有发现有上挡墙，是否上挡墙只是一个挡墙的代名词？

答复：我所说的上挡墙是纬地挡墙系统自带的挡墙库中的一个挡墙类型的名称，该名称在新建挡墙类型时是可以由用户根据习惯叫法和挡墙分类自由定义的，该上挡墙类型实际上就是在挖方边坡位置设置的路堑墙。路堤墙是设置于填方边坡位置、墙顶有一定填土高度的挡墙类型，路堤墙在布设过程中可以修改填土高度数据或者直接拖动改变填土高度来进行调整。当然也可以通过“墙段修改”的功能将路堤墙的墙顶填土高度直接设置为0，此时路堤墙也就变成了路肩墙的样式了。

问题：挡墙类型里面没有路堑挡墙。 但是道路软件中有左或者右路堑墙

挡墙设计系统的内置挡墙库是有路堑挡墙的，你在选择挡墙时选择上挡墙类型，就可以进行路堑挡墙的布设了。你在新建挡墙类型时，也可以选择路肩墙、路堤墙、路堑墙、护面墙等不同挡墙类型进行添加。

在挡墙设计系统中，只需要添加左侧的标准挡墙断面，在布设右侧的挡墙时，系统会自动将左侧形式的挡墙断面进行镜像处理。

请你在本网站下载有关挡墙设计系统的教程，其中对新建挡墙类型及添加挡墙断面都有详细的说明。

4、设计过程中部分文件找不到路径的问题？

答：在纬地项目管理内逐个加入即可。

5、纬地工具栏问题？

问题： 我的CAD里面安装了纬地软件。后来我错点把纬地的工具栏关掉了，请问怎么把它再显示出来？

答复： 你好！使用“hmenu”命令可以再呼出纬地菜单的。

6、土石方调配问题

问题： 土石方调配总是出现未完成调配

答复： 出现此提示应该是土石方的调配没有完成，有时有一些桩距或数量很小的段落，图形显示很小，你可以通过标注箭头或者拉伸图形进行检查，也可以根据系统提示的桩号范围进行检查，完成所有填挖方的调配，再结束调配就可以了。

7、纬地图纸打印问题

以前学生打印时，总是将外框打印进来，外框是图纸的边界，也就是A3图纸的大小，即297*420大小，将外框打印进来，无形中图纸的比例尺发生变化，这是不允许的。事实上纬地设计中路线平面设计图、总体布置图和公路用地图分图后按布局打印没有问题，应在打印时选择“布局”打印即可。而横断面图、纵断面图等没有按布局出图的图纸，可以选择“窗口”打印，但应该修改打印机里面图纸大小的设置，因为设置里面原来留有页边距，将页边路设置为“0”即可正确打印。对于单张图而言，可以在设置页边距为零时，直接选择范围即可打印。

8、横断面设计过程中，为什么出现“忽略此断面，继续设计绘图”或“停止设计，检查纵断机地面线数据”？

答：如下图所示，主要是进行纵断面设计过程中，初始选点有时没有捕捉到路线的起点，必须手工修改，同时捕捉终点时，也没有完全捕捉到路线终点的桩号，也必须进行手工修改才行。

9、纬地数模怎样使用？

答：在进行平面设计后，随后进行设计向导，确定路线的横断面、边坡、排水沟等设计。要开展纵断面和横断面设计，必须有纵断面和横断面数据，获取方法有二种，第一种是手工输入路线经过地点纵横地面线的高程数据，此方法费时；第二种就是利用纬地的数模方法获取，此方法简单快捷方便。下面我讲授纬地数模方法设计如下：

首先选择“数模”--“新数模”

然后选择“三维数据读入”--选择“DWG和DXF格式”。事实上我们用CASS矢量化的图都是这种格式，如果是其他格式数据，也可以选择其他格式数据载入。

1. “开始读入”
2. “三角构网”
3. “网格显示”，选择“显示所有网格线”，然后“确定”。

1. 然后“三角网优化”和“优化数模边界”。
2. “数模应用”--“纵断面插值”，选取图中选项，然后点开始插值。

1. “数模应用”--“横断面插值”，选取图中选项，然后点开始插值。

数模方法完成，获取我们所需的纵横断面数据，然后“数模保存”以备以后调用。

10、桥梁、涵洞等参数怎样输入呢？

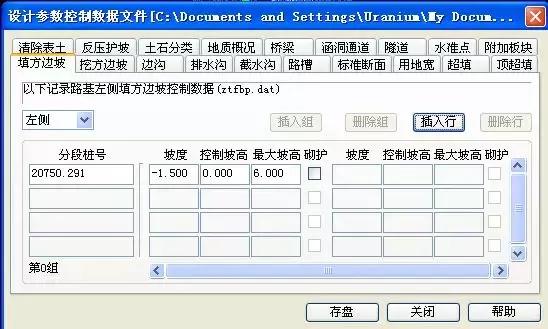

答：选择“数据”--“控制参数输入”，如图所示。

11、为什么平面设计时会出现“T2-T1大于两交点间距”呢？

答：这是平面设计过程中平曲线的半径过大，同时缓和曲线过长造成的，调整后重启纬地就行。

12、怎么将CAD图纸中非黑色的图案打印成黑色，但又不改变图案的颜色

答：打印，旁边有一个“打印样式”选比如“acad.ctb”选中所有颜色，右边的颜色把“使用对象颜色”改成“黑色”，下面有个“淡显”，设置成100，就深了
