城市综合管廊设计要求有哪些？城市综合管廊可以什么BIM软件做？

2022/02/10

城市综合管廊将电力、通信，燃气、供热、给排水等各种工程管线集于一体，是保障城市运行的重要基础设施和“生命线”。建设城市综合管廊，做好城市综合管廊的设计对于城市日后的发展规划至关重要。
城市综合管廊的设计要求有哪些？城市综合管廊可以什么BIM软件做？

在发达国家，城市综合管廊已经存在了一个多世纪，因不同国家的经济情况和地下空间的差异，城市综合管廊在不同的国家有什么的要求，如俄罗斯对综合管廊建设设置了如下规定：
在拥有大量现状或规划地下管线的干道下面；
在改建地下工程设施很发达的城市干道下面；
需要同时埋设给水管线、供热管线及大量电力电缆情况下；
在没有余地专供埋设管线，特别是铺设在刚性基础的干道下面时；
在干道同铁路的交叉处。
城市综合管廊的设计要求有哪些？城市综合管廊可以什么BIM软件做？

我国由于法律、意识等原因，造成城市综合管廊多年来处于落后的状态，加快我国城市综合管廊建设，是目前城市化建设以及旧城改造的重点。
近年来，BIM技术在城市综合管廊建设中的应用，为城市综合管廊设计可视化和碰撞问题提供了重要的帮助。于是，法律规范提出了市政工程项目应当使用BIM技术，且规定了使用的占比，推动了BIM技术在城市综合管廊中的全生命周期应用。
基于上述原因，在建设城市综合管廊时，我们除了要遵循国家城市地下综合管廊法律规范和设计要求外，还要融入BIM等先进的科学技术。下面，我们一起看看，城市综合管廊设计法律规范和设计要求，以及BIM软件。

城市综合管廊的设计要求有哪些？城市综合管廊可以什么BIM软件做？

城市综合管廊法律规范

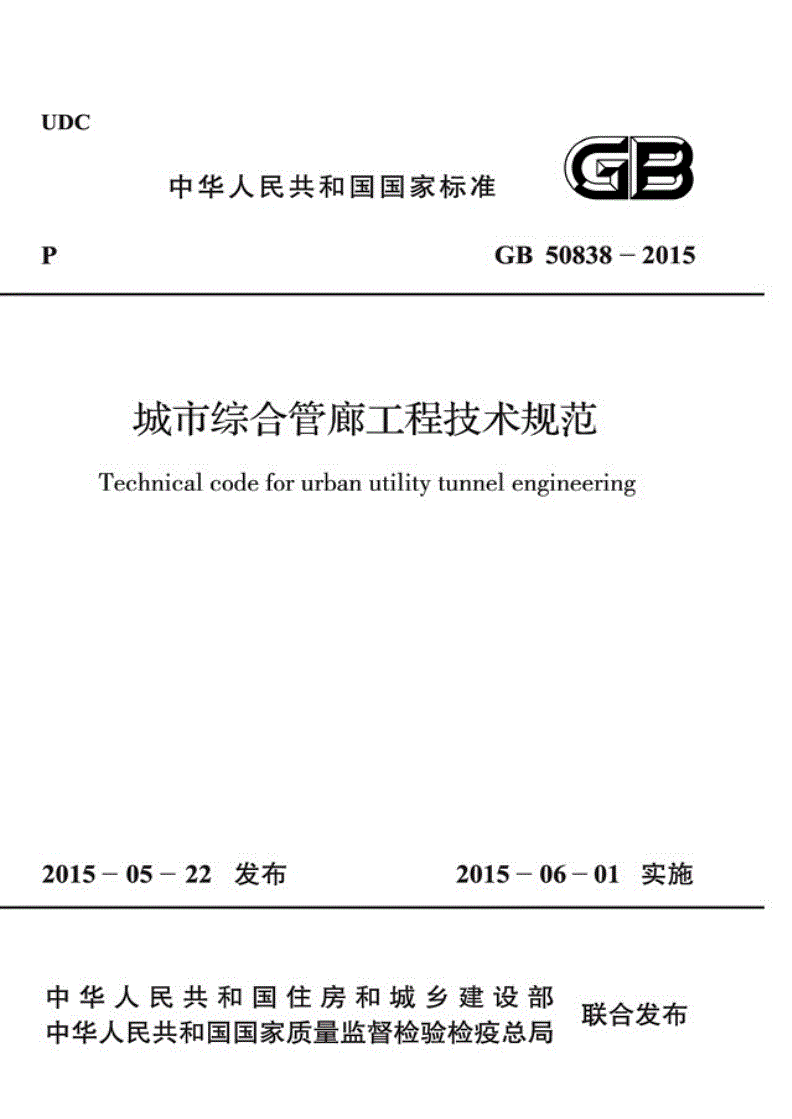

2015年5月22日住建部发布，6月月1日起实施的《城市综合管廊工程技术规范》（GB50838-2015）

注：2020年12月，住建部对此规范局部条文修订发布了征求意见稿。
城市综合管廊设计要求
1、总设计原则
进行城市综合管廊设计时，须结合城市用地规划的实际情况，充分考虑地下空间利用情况，按照其建设年代、区域形态、管线需求等因素合理选择综合管廊布局形式，同时其设计还须与城市用地规划保持一致性，以达到社会效益和经济效益的最大化，做到科学规划、适度超前。常见的综合管廊布局形式有十（口）字形、丰字形及田字形等，十字形或口字形布局常用于老城区或节点区域。
2、节点设计
城市综合管廊的节点类型众多，如管线分支口、吊装口、通风口、人员出入口、交叉节点等，在设计时，应综合考虑内部管线如何有效衔接、人员能否顺利通行等问题，以及管线的规格、数量与通讯线缆弯曲半径等要点。同时，还须坚持“四让”原则，即有压管线让无压管线；埋管浅的管线让埋管深的管线；单管让双管；柔性材料管线让刚性材料管线。常用的管道出线方式有支沟出线和直埋出线两种，设计时应结合项目特点及技术经济分析结果合理选择。
3、防水设计
进行城市综合管廊防水设计时，应按照防、排、截、堵的原则，因地制宜，综合治理，制订合理有效，符合防水标准和使用要求、技术经济指标，且操作方便的防水方案，同时应以结构自防水为根本，施工缝、变形缝等接缝防水为重点，并利用防水加强层进行防水，从而形成完善的地下防水体系，有效保障城市综合管廊的防水安全性。
4、附属设施设计
进行城市综合管廊附属设施设计时，应综合考虑建设周边环境，与其协调配合，合理确定控制中心、变电所、投料口、通风口、人员出入口等配套设施规模、用地和建设标准，同时，还要明确消防、通风、供电、照明、监控和报警、排水、标识等相关附属设施的配置原则和要求。
城市综合管廊设计BIM软件

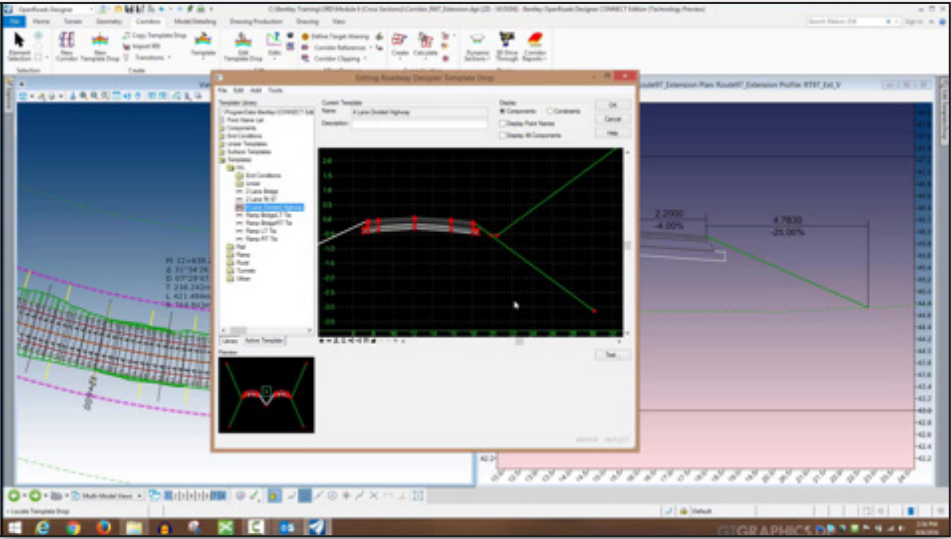

OpenRoads Designer引入全新的综合建模环境，提供以施工驱动的工程设计，有助加快路网项目交付，统一从概念到竣工的设计和施工过程。该应用程序提供完整且详细的设计功能，适用于勘测、排水、地下设施和道路设计。

>>> OpenRoads Designer软件功能详情

〈〉
