城市道路工程BIM项目怎么做？两个案例带你快速了解~

城市道路工程项目是城市基础设施建设的核心部分，道路工程项目的复杂性和多元性日益凸显。如何在这样的背景下确保工程的高效、安全和高质量，是每一个建设者都面临的挑战。而BIM技术的引入，为这一难题提供了全新的解决思路。通过两个案例我们一起来快速了解城市道路工程BIM项目怎么做。

1.梅观高速清湖南段市政道路工程

工程概况：

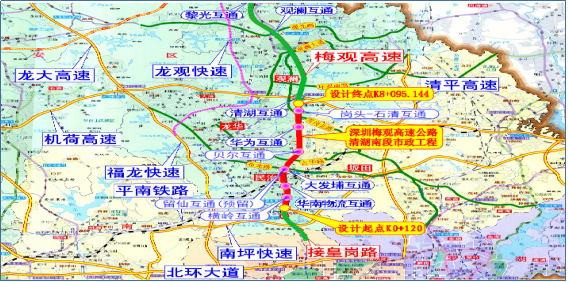

本项目位于深圳市梅林关至清湖立交南侧，全长约2.24km，涉及道路、桥梁、管廊等多项工程。项目周边城镇化程度高，设施完善。

项目重难点：

· 交通量大，用地紧张，预制场、临时弃土场选址困难。

· 桥梁、管廊施工难度大，涉及大量深基坑，安全控制要求高。



· 涉及专业众多，组织协调难度大。

· 工程各阶段相互制约，全程伴随交通疏解及转换，需协调组织好关键节点。

BIM技术应用：

· 采用Bentley平台搭建BIM整套解决方案，以Bentley软件创建道路、桥梁、管廊等模型。

· 通过720云发布展现项目全貌效果图，便于浏览查看。



· 在创建施工图模型过程中，审核图纸问题，提前解决设计错误。

· 通过BIM技术进行可视化交底，改变传统交底方式，提高针对性、观摩性。

· 运用BIM技术进行施工全过程4D模拟，发现问题、解决问题，确保施工顺利进行。

项目管理：

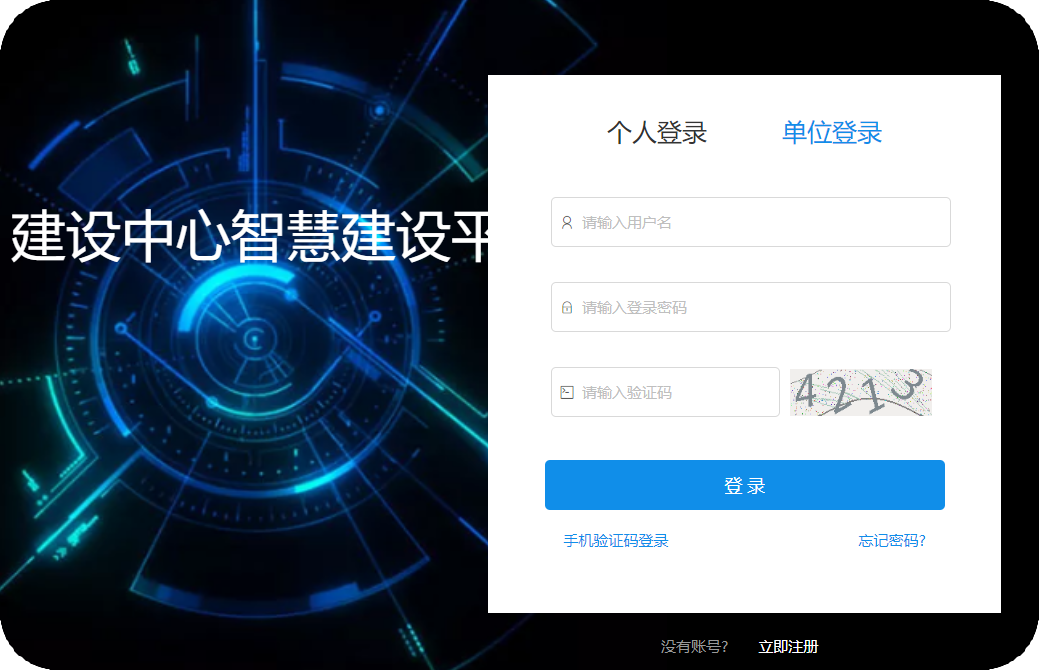

· 部署业主平台，通过建立项目库、上传BIM资料、用户端协同共享信息等进行项目管理。



· 基于平台的档案管理模块有序管理工程技术资料。

· 基于平台的安全管理模块建立隐患排查记录和台账。

· 对关键施工区域、噪音扬尘监测、视频监控等数据进行集约化管理。

· 在BIM平台进度管理模块上实时跟踪现场实际进度情况，对比计划进度，掌握现场进度偏差并及时调整。

· 基于BIM管理平台实现工程分部分项验收在线申报流程。

· 基于BIM管理平台考勤管理模块实现项目人员考勤管理等功能。

· 利用二维码信息库进行可视化技术交底。

项目详情：BIM技术在梅观高速清湖南段市政道路工程中的应用

2.深圳滨海大道（总部基地段）交通综合改造工程

工程概况：

深圳滨海大道（总部基地段）交通综合改造工程位于深圳市超级总部基地南侧，全长约5.95Km。其中下沉改造段主线隧道暗埋段长度1.56Km，两侧分别设置268m及235m敞开段。



工程重难点：

1）地理位置紧邻海湾，场地条件受限，施工风险高；

2）涉及专业众多，设计协调难度大；



3）毗邻多个重要区域，景观设计要求高；

4）缺少相关规范，地下港湾式公交停靠站通风及消防设计困难。

BIM技术应用：

项目采用BIM技术解决方案，搭建道路、隧道、地质、市政管线等模型，借助BIM可视化效果表现手段，进行全线BIM三维设计。BIM应用实施目标包括优化设计方案、杜绝“错漏碰缺”、提高设计质量、为施工BIM提供数据参考。实施范围包括道路工程、隧道工程、智慧交通工程、景观工程、前期工程、倾斜实景等。



项目亮点在于引入Bentley技术解决方案，开展全过程BIM协同设计、基于BIM+GIS的多源数据融合、勘察地质与地下管线自动建模、设计方案可视化呈现及交通疏解仿真等技术的探索与实践。目前已获得6项国内知名BIM大赛奖项。

在设计阶段，BIM应用包括多专业协同三维设计、设计方案可视化效果表现、工程设计方案漫游、碰撞检查与三维管线综合、工程量复核和道路现状与改造方案对比等。这些应用旨在通过BIM技术应用，优化设计方案，提高设计质量。

项目详情：BIM技术在深圳滨海大道交通综合改造工程中的应用

从以上两个案例可以看出，BIM技术在城市道路工程项目中具有广泛的应用前景，如果您对城市道路工程项目的BIM技术应用有更多疑问或需求，欢迎联系我们。我们将竭诚为您服务！
