Contextcapture实景建模流程进阶篇（四）

8.2调整航片

根据原始航片进行建模得到的三维模型效果一直不出色，后在建模之前对原片进行特色后模型效果有部分提升，以下为使用到的一些参数。

（1）使用Camera Raw工具（快捷键Ctrl+Shift+A）中的“fx”选项卡中的去雾工具对照片进行去雾，对比度，特别是其去雾效果很好；然后再使用阴影/高光（图像--->调整-->阴影/高光）可以加亮暗部，压缩亮部。

初步形成经验参数：

Camera Raw调整效果

（2）添加颜色蒙板

8.3调整建模参数

8.3.1几何精度参数

Extra/High：模型细节好，数据量大（4倍左右），建模时间长（2倍以上），建议大型或超大型项目使用；

Middle：模型细节差，数据量小，建模时间短，建议中小行项目使用。

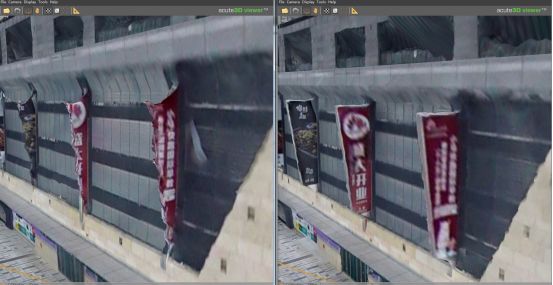

Extra和Middle两种精度对比

8.3.2补洞参数

Fill all holes except at tile boundries:每个瓦片模型除了边缘的孔外，没有内部孔

Fill small holes >每个瓦片模型中出来极小的孔被软件自动填充后，会留下部分孔。

8.3.3平面简化参数

在Reconstruction参数设置中，将最后一个选项卡“Processing settings”中的“Geometric simplification”的参数设置为“Planer”。表示对生成的模型进行平面简化。此参数使，a.路面更平（但造成阶梯路面），b.建筑物形成直角，但是同时又导致模型的三角面比较破碎，对某些模型会严重降低显示效果。因此该参数慎用，使用时建议小于默认参数。

几何简化

几何简化后效果

8.4修改模型和纹理--导入约束

1导入水面约束

可以导入三维模型或者kml，或使用三维obj模型。如果是kml注意导入路径必须为英文路径，且该kml文件中的多边形的每个节点必须有高程。

导入约束

更新模型

2导入模型约束

如果对于模型局部地方需要修改，如建筑物、公路或一些漂浮物，则需要先生成一份该区域的obj格式模型，到每个Tile中去修改obj。然后再将修改的obj按照原有的目录形式保存，再使用Reconstruction中的“Reference 3D Model”选项卡，使用它“Import Retouches...”工具导入修改好的obj模型。如下图所示，在“Import Retouches”对话框中，分上下两个部分，上面部分只是针对修改的模型重新进行纹理映射（会改变模型UV），下面部分则对按照导入的模型和纹理进行格式转换。（如果需要生成多级模型建议先修改模型然后更新，再使用更新的模型进行纹理修改进入下面的固定模型和纹理操作）

注：如果在生成obj模型时改动过坐标系，则在导入的obj模型坐标系应和生成时的坐标系一致。
