Civil 3D—桥隧建模的神兵利器!

Civil 3D—桥隧建模的神兵利器

简介：

Autodesk Civil 3D就是根据专业需要进行了专门定制的AutoCAD，是业界认可的土木工程道路与土石方解决的软件包 ，可以加快设计理念的实现过程。它的三维动态工程模型有助于快速完成道路工程、场地、雨水/污水排放系统以及场地规划设计。所有曲面、横断面、纵断面、标注等均以动态方式链接，可更快、更轻松地评估多种设计方案、做出更明智的决策并生成最新的图纸。

测量命令已完全集成到 Civil 3D 工具集和用户界面中。用户可以在完全一致的环境中进行各种工作，包括从导入外业手簿、最小二乘法平差和编辑测量观测值，到管理点编组、创建地形模型以及设计地块和路线。

Autodesk Civil 3D 增加了对 Civil 3D 模型中核心元素的多用户项目支持，从而提高了项目团队的效率，并降低了在项目周期内进行修改时出现协调性错误的风险。Civil 3D 中的项目支持利用了 Autodesk Vault 的核心数据管理功能，从而确保整个项目团队可以访问完成工作所需的数据。

Civil 3D 这些标准可以方便地在整个企业组织中使用。从等高线的颜色、线型和间距，到横断面或纵断面标注栏中显示的标签，各种标准均可以在样式中进行定义，然后，该样式将用于整个设计和生成图纸的过程。

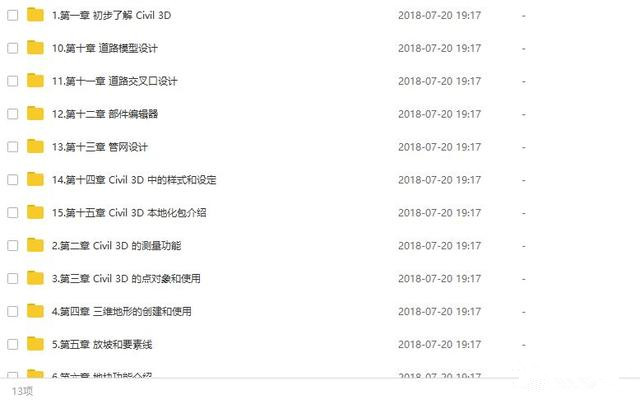

课程截图：

作用及应用点：

同一模型，一处变更，多处更新，全部自动

建筑信息模型（BIM）是一个集成的流程，它支持在实际建造前以数字化方式探索项目中的关键物理特征和功能特征。AutoCAD Civil 3D软件是Autodesk面向土木工程行业的建筑信息模型（BIM）解决方案。该软件能够创建协调一致、包含丰富数据的模型，帮助您在设计阶段及早进行分析，实现设计方案外观、性能和成本的可视化及仿真，并且更精确地制作设计文档。

AutoCAD Civil 3D 生成的单一模型中包含丰富的智能、动态数据，便于您在项目的任何阶段快速进行设计变更；根据分析和性能结果做出更明智的决策，选择最佳设计方案；快速、高效地创建与设计变更保持同步的可视化效果。该模型可以自动反映对整个项目绘图和标注所做的任何变更。

交付更多创新性项目设计方案

AutoCAD Civil 3D提供了设计、分析土木工程项目并制作相关文档的更好方法。

AutoCAD Civil 3D软件支持您更快速地交付更高质量的交通、土地开发和环境设计项目。该软件中的专门工具支持建筑信息模型（BIM）流程，有助于缩短设计、分析和进行变更的时间。最终， 您可以评估更多假设条件，优化项目性能。

Civil 3D软件中的勘测和设计工具可以自动完成许多耗费时间的任务，有助于简化项目工作流程。

勘测

Civil 3D全面集成了勘测功能，因此您可以在更加一致的环境中完成所有任务，包括直接导入原始勘测数据、最小二乘法平差，编辑勘测资料，自动创建勘测图形和曲面。您可以交互式地创建并编辑勘测图形顶点，发现并编辑相交的特征线，避免潜在的问题，生成能够在项目中直接使用的点、勘测图形和曲面。

曲面和放坡

利用Civil 3D，您可以使用传统的勘测数据（如点和特征线）创建曲面。借助曲面简化工具，充分利用航拍测量的大型数据集以及数字高程模型。将曲面用作等高线或三角形，或者创建有效的高程和坡面分析。可将曲面作为参考，创建与源数据保持动态关系的智能对象。团队成员可以利用强大的边坡和放坡投影工具为任何坡型生成曲面模型。

地块布局

该软件支持您通过转换现有的AutoCAD实体或使用灵活的布局工具生成地块，实现流程的自动化。这样，如果一个地块发生设计调整变更，临近的地块会自动反映变更情况。该软件具有许多先进的布局工具，包括测量偏移处正面的选项，以及按最小深度和宽度设计地块布局的选项。

道路建模

道路建模功能可以将水平和垂直几何图形与定制的横截面组件相结合，为公路和其它交通运输系统创建参数化定义的动态三维模型。您可以利用内置的部件（其中包括行车道、人行道、沟渠和复杂的车道组件），或者根据设计标准创建自己的组件。通过直观的交互或改变用于定义道路横截面的输入参数即可轻松修改道路模型。每个部件均有自己独特的特点，便于您在三维模型中确定已知要素。

管道

使用基于规则的工具布局生活用水和雨水排水系统。采用图形或数字输入方式可以截断或连接现有管网或者更改管道和结构，进行冲突检查。打印并完成平面图、剖面图和截面图中管道网的最终绘制工作，并与外部分析应用共享管道网信息（如材料和尺寸）。

土方量计算

该软件支持您利用复合体积算法或平均断面算法，更快速地计算现有曲面和设计曲面之间的土方量。使用Civil 3D生成土方调配图表，用以分析适合的挖填距离，要移动的土方数量及移动方向，确定取土坑和弃土场。

基于标准的几何设计

按照根据政府标准或客户需求制定的设计规范，快速设计平面和纵断面路线图形。违反标准时，设计约束会向用户发出警告并提供即时反馈，以便您进行必要的修改。

专门的道路和高速公路设计工具

专门的交通设计工具可以帮助您更高效地设计道路和高速公路。创建可以动态更新的交互式交叉路口模型。由于知道施工图和标注将始终处于最新状态，您可以集中精力优化设计。根据常用设计标准更加快速地设计环行道路布局，其中包括交通标识和路面标线。

数量提取分析

从道路模型中提取材料数量，或者为灯柱、景观等指定材料类型。运行报告，或者使用内建的付款项目列表生成投标合同文件。使用精确的数量提取工具在设计流程中及早就项目成本做出更明智的决策。

提交协调一致，即使发生设计变更仍与模型保持同步的施工图纸

通过模型与文档之间的智能关联，AutoCAD Civil 3D可以帮助您提高工作效率，交付高质量的设计和施工图纸。Civil 3D中基于样式的绘图功能将帮助您减少错误，提高图纸的一致性。

施工图

自动生成施工平面图，如标注完整的横断面图、纵断面图和土方施工图等。最重要的是，使用外部参考和数据快捷键可生成多个图纸的草图。这样，在工作流程中便可利用与模型中相同的图例生成施工图纸。一旦模型变更，您可以更快地更新所有的施工图。

平面图绘制

Civil 3D中丰富多样的功能可以帮助您自动创建横断面图、平面图和纵断面图。平面图分幅向导（Plans Production）中全面集成的AutoCAD 图纸集中管理器会按照路线走向自动完成图纸和图幅线的布局，并根据布局生成平面和纵断面图纸。最后，您可以为这些图纸添加标注并打印。

地图册功能会对整个项目的图纸进行安排，同时生成针对整个图纸集的重要地图和图例。这项功能非常适合用于设计公用事业地图和放坡平面图。

标注

软件的注释直接源自设计对象，或通过外部参考，在设计发生变更时可进行自动更新。另外，它还会自动相应图纸比例和视图方向的变更，这样，当您变更图纸比例或在不同在不同视口内旋转图纸时，所有标签都会立即更新。

报告

AutoCAD Civil 3D软件可实时生成灵活且可扩展的报告。因为数据直接来自模型，所以报告可以轻松进行更新，更迅速地响应设计变更。

绘图样式和标准

AutoCAD Civil 3D提供了针对不同国家的CAD样式，便于您从多个角度控制图纸的现实方式。图纸的颜色、线型、等高线间的等高距、标签等，都可以通过样式来控制。

数据快捷方式和参考

借助外部参考和数据快捷键，项目团队成员可以共享曲面、路线、管道等模型数据，并在多种设计任务中使用设计对象的同一图例。还可以借助数据快捷方式或直接通过外部参考生成标注，以确保图纸的一致性。

高级数据管理

如果公司希望实现更为先进的数据管理，该软件中增加的Autodesk? Vault技术可以增强数据快捷方式的功能，实现先进的设计变更管理、版本控制、用户权限和存档控制。

设计评审

如今的工程设计流程比以往更为复杂，设计评审通常涉及到非CAD使用者、但同时又是对项目非常重要的团队成员。通过以DWF?格式发布文件，您可以利用数字方式让整个团队的人员参与设计评审。

多领域协作

土木工程师可以将Autodesk Revit Architecture软件中的建筑外壳导入AutoCAD Civil 3D，以便直接利用建筑师提供的公用设施连接点、房顶区域、建筑物入口等设计信息。同样，道路工程师可以将纵断面、路线和曲面等信息直接传送给结构工程师，以便其在Autodesk Revit Structure 2010软件中设计桥梁、箱形涵洞和其它交通结构物。

地理空间分析和地图绘制

AutoCAD Civil 3D包含地理空间分析和地图绘制功能，支持基于工程设计的工作流程。该软件可以分析工程图对象之间的空间关系。通过叠加两个或更多拓扑提取或创建新信息。创建并使用缓冲区在其它要素的指定缓冲距离内选择要素。使用公开的地理空间信息更好地进行场地选择，在项目筹备阶段了解各种设计约束条件。生成可靠的地图集，帮助满足可持续设计要求。

点云

在AutoCAD Civil 3D中使用来自LIDAR的数据生成点云。导入并可视化点云信息；根据LAS分类、RGB、高程和密度确定点云样式；使用数据创建曲面，进行场地勘测，数字化土木工程设计项目中的竣工特性。

可持续性设计

AutoCAD Civil 3D软件能够帮助您提高土木工程设计的可持续性。工程师可以根据可靠的场地现状模型和设计约束来评估设计方案，推出更具创新性的环保设计。AutoCAD Civil 3D中的许多工具支持您通过分析研究连接、项目方位、雨水管理方案等，帮助客户达到公认的可持续发展水平（如LEED?）。

借助分析和可视化优化性能

在设计流程中及早对更多假设方案进行评估，利用一流的三维可视化工具表现最终胜出的设计创意

AutoCAD Civil 3D软件中集成的分析和可视化工具可以帮助您评估各种备选方案，以便更迅速地完成更具创新性的设计。

雨水分析和仿真

利用面向收集系统、池塘以及涵洞的集成仿真工具对雨水洪水系统进行设计和分析。可以减少开发之后的径流量，同时提供符合可持续发展要求的雨水流量和质量报告。用户可以对更多设计方案进行评估，包括创新绿色最佳管理实践，以创建更加环保、更加美观的设计。另外，还可以准备精确的施工文档，包括水力坡降线和能量梯度线，以便更好地验证设计，确保公共安全。

AutoCAD平台

AutoCAD是全球领先的CAD程序之一，AutoCAD Civil 3D就建立在这一平台之上。全球有数百万经过专业培训的AutoCAD用户，因此您可以更迅速地共享并完成项目。AutoCAD软件中的DWG?文件格式支持您可靠地保存并共享文件。来自Autodesk的DWG技术提供了更精确、可靠的数据存储和共享方式。

可视化

创建出色的可视化效果，让相关人员能够超前体验项目。直接从模型创建可视化效果，获得多种设计方案，以便更好地了解设计对于社区和周围环境的影响。将模型发布到Google Earth?地图服务网站，以便在真实的环境中更好地了解项目。使用Autodes 3ds Ma 软件为模型生成照片级的渲染效果图。在Autodesk Navisworks 软件中对Civil 3D模型进行仿真，让项目相关人员更全面地了解项目在竣工后的外观和性能。

64位支持

AutoCAD Civil 3D支持64位操作系统，因此可以处理更大规模的项目，提高内存密集型任务的性能和稳定性。

AutoCAD Civil 3D中用途广泛的工具可以帮助用户以创新方式解决无穷无尽的土木工程问题。
