BIM与路桥隧会擦出怎样的火花

如今BIM大潮已经冲击到了整个建筑业，或许业内人士早已听闻BIM大名，但具体到各专业的BIM到底是怎样的呢？

今天艾三维小编为大家带来了BIM在路桥隧工程中的应用

有人会说BIM在路桥隧中的应用比较少，emmm……那是因为结合路桥隧工程工程的特点，影响BIM运用的难点主要原因是沿线地质复杂多变、地形测量不准确及施工中不可控因素较多。但是GIS技术在迅速发展，这些难点都会逐渐被解决的。

BIM最强大的功能就是它的可视化功能，利用已完成的三维模型，结合渲染软件和视频编辑软件什么的，出效果图和宣传视频不是什么难事。另外还可以依据施工工艺及施工组织设计做模拟施工，出施工动画，哇咔咔。

桥梁效果图

隧道效果图

2.工程量提取(混凝土、钢筋、土石方等)

依据已建成的三维模型（当然对建模精度有要求）出具工程量是BIM的优势。不同于房屋建筑，路桥隧中构件数少，扣减规则不复杂，所以说出工程量是BIM在路桥隧工程中的优势（况且路桥隧异形那么多，人工算多麻烦呀）。根据已建成的模型出桥梁各构件、隧道二衬以内准确工程量（隧道初支工程量难以统计）。钢筋工程量的提取，理论上可以，但是对钢筋建模精度及建模设备要求有点高；根据实测地形数据及道路高程生成模型，可以统计出土石方工程量，感觉很不错；其他材料用量的统计：排水管、电气设备、通风设备、消防设备、支座等。

土石方模型

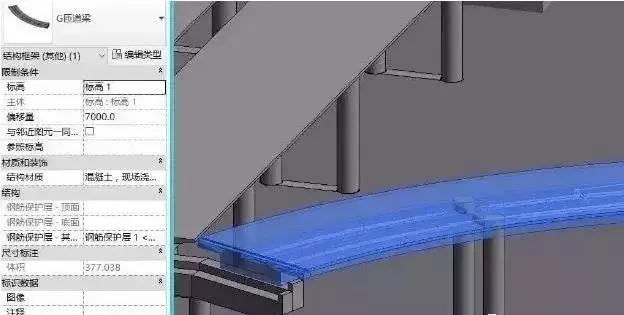

混凝土构件

3.技术交底(模板、钢筋、及复杂工序的技术交底)

利用三维数据模型代替传统二维图纸做技术交底，方便施工人员对交底技术的理解。在桥隧工程中的桥台、洞门、涵洞、边坡支护等处需用木模板支护，预制构件间钢筋的搭接方式及复杂结构钢筋的布置都可以对其进行BIM建模，方便对一线工人做技术交底；其他如路基开挖、脚手架搭建、预应力施工、防水工程的技术交底。

桩基钢筋模型

4.深化设计出施工图

在路桥隧工程中，由于地质和地形的误差会导致原设计与实际施工有一定出入，这些问题常集中在边坡支护、桥台锥坡、隧道洞门、涵洞、挡土墙等地方。利用BIM技术结合现场实测地形与地质做深化设计，出施工图，工程量什么的都顺便出来了。

桥台锥坡

边坡支护

5.助力投标、方案汇报

在路桥隧工程投标标书当中，BIM技术 可以给人展现一种直观、明了的施工过程控制，这样无形会给标书带来一个很高的分值，中标的机率会大大增加。投标方可以根据BIM模型快速获取正确的工程量信息，与招标文件的工程量清单进行比较，制定更好的投标策略。传统的方案汇报常采用图纸来向甲方汇报，二维图形有时很难被接受，利用BIM技术便可以直接形象的展示所要表达的内容，增加感染力和说服力。

6.提交竣工模型

对于使用BIM贯穿整个项目周期的工程，工程竣工时，所更新的模型，就是竣工模型。通过更新、更改模型，保证了各平面图、直观图、剖面图的一致性，省去了查验比对一致性的这个复杂环节。而传统的2D图只能将平面图，直观图，剖面图逐张更改，比使用BIM的方式要慢很多。竣工模型的交付，也为甲方做后期运维管理提供了方便，发挥其潜在价值。
