BIM工程建模实战解读

对于初涉BIM的小白来说，正所谓“千里之路，始于建模”，不多跟进几个建模项目，再多的知识储备也只能是纸上谈兵！今天，艾三维小编就为大家以实例解析北京智慧路通科技有限公司在中关村电子城国际电子总部项目，通过分享施工管理经验及工程中应用并总结的BIM 施工工法，供大家交流、学习与运用。

项目分析—中关村电子城国际电子总部

在项目实践中

如何运用BIM解决一些

传统建筑模式解决不了的问题

是很多建筑人最为关心的话题

项目概况

BIM应用 阶段:设计、施工、运维

建筑功能：办公、车库及配套设施于一体的综合大厦

总建筑面积：10.36万平米

项目投入 ：5亿

总工期:3年（2016年4月—2019年5月）

项目概况：本工程结构形式为框架-剪力墙结构形式。地下4层、地上三座塔（两座14层，一座15层），其中最高塔 59.77米。

·项目应用BIM优势↓↓↓

△净高分析、碰撞报告、问题报告

·创建三维模型，查找图纸问题及碰撞问题，可提前解决设计图纸错漏碰缺。

·专项方案验证，有利于场地空间合理利用，提前预留预埋件，材料成本控制及项目安全管控。

·利用BIM土建专业模型辅助总包单位进行工程量统计，从模型中提取相应信息，为决策人员的管理提供分析依据和支持。

△钢筋模型深化

·利用BIM模型进行管线综合，并合理美观优化排布，提前做好留洞及套管预埋，减少施工过程的变更和返工、节约项目时间。

·BIM模型管综联合支吊架设置，避免各分包施工碰撞、抢占空间，提前做好管控，减少返工。

·机电排布方案比选↓↓↓

方案1：桥架贴梁，风管在最下方，此方案管道翻弯较多，电气桥架施工不方便，但管底净高较高些。

方案2 风管贴梁，桥架在最下方，此方案桥架翻弯少，整体更加美观，但是施工、检修不方便。

·模型深化

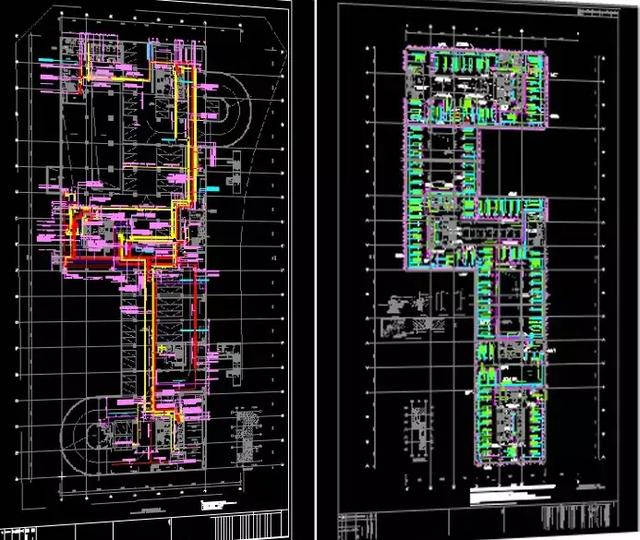

机电模型深化出图

联合支吊架模型深化出图

净高分析出图
