BIM成果落地常见问题和解决方案

聚焦行业热点资讯 走在新基建建设前沿

首页 > 资讯中心 > BIM资讯

BIM成果落地常见问题和解决方案

2022-08-03
近年来,随着中国新基建和新型城镇化建设的同步发展,住建部和地方政府纷纷出台各类基于BIM的实施意见和标准,一时间,BIM大量被应用到工程建筑各行业中。

1

这期间,关于BIM的争议也在不断出现。
由于业主、施工方、设计院等不同参与方,对BIM存在不同的需求,使得项目从设计到施工过程中,出现各种问题,导致BIM成果落地面临众多困难。
BIM在项目应用中出现的问题,可以总结为以下四类问题:


1、实际施工未按BIM成果执行
在项目施工前,为优化设计成果,减少施工返工和浪费,需要提前进行BIM施工图审查。BIM施工图审查工作可以提前预判建筑构件之间的相互冲突,排除约90%的图纸错误,实现巨大的经济效益。

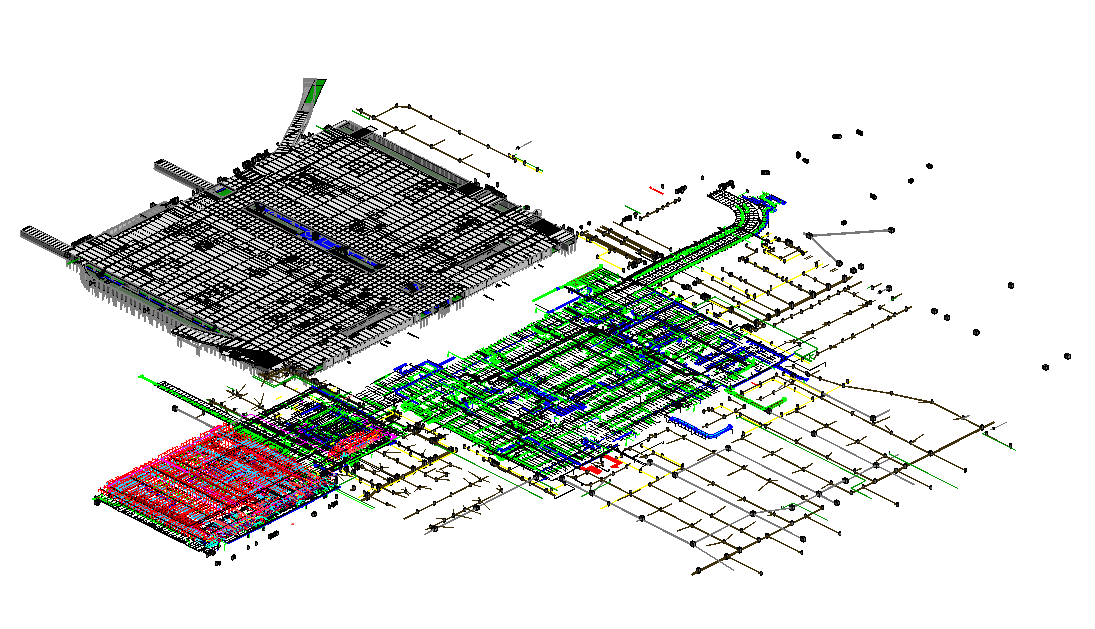

整体合模

BIM审图工作虽然最大程度的减少管线排布中的错、漏、碰、缺等问题,为施工单位提出了最优的管线安装解决方案,但是在实际施工中,由于现场施工班组多,管理模式存在一定问题,经常出现谁先进场谁就先进行施工的现象,导致实际施工与BIM施工图纸存在较大的差异,使BIM发挥不了其实际效果。

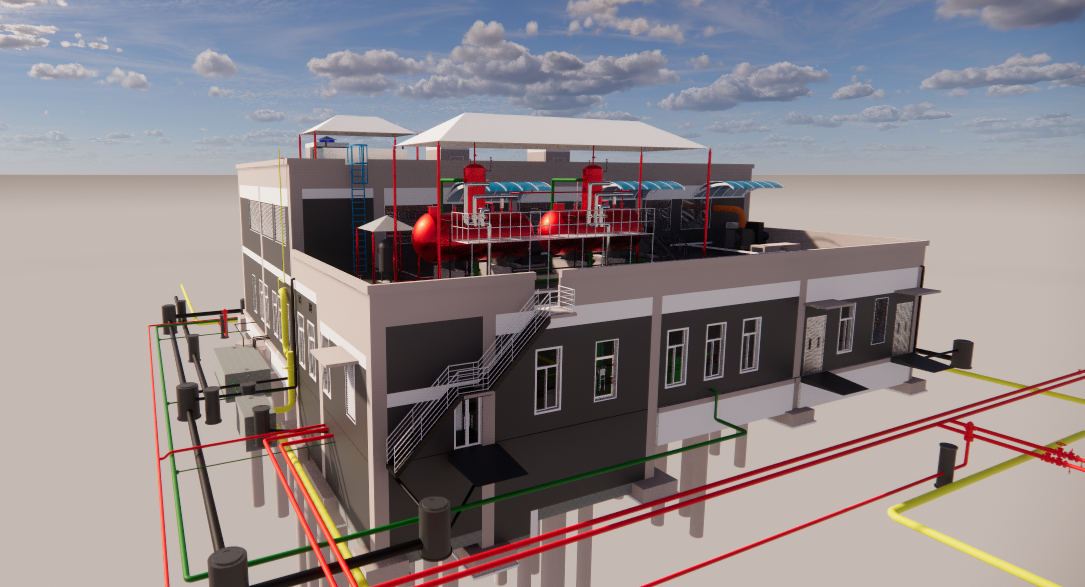

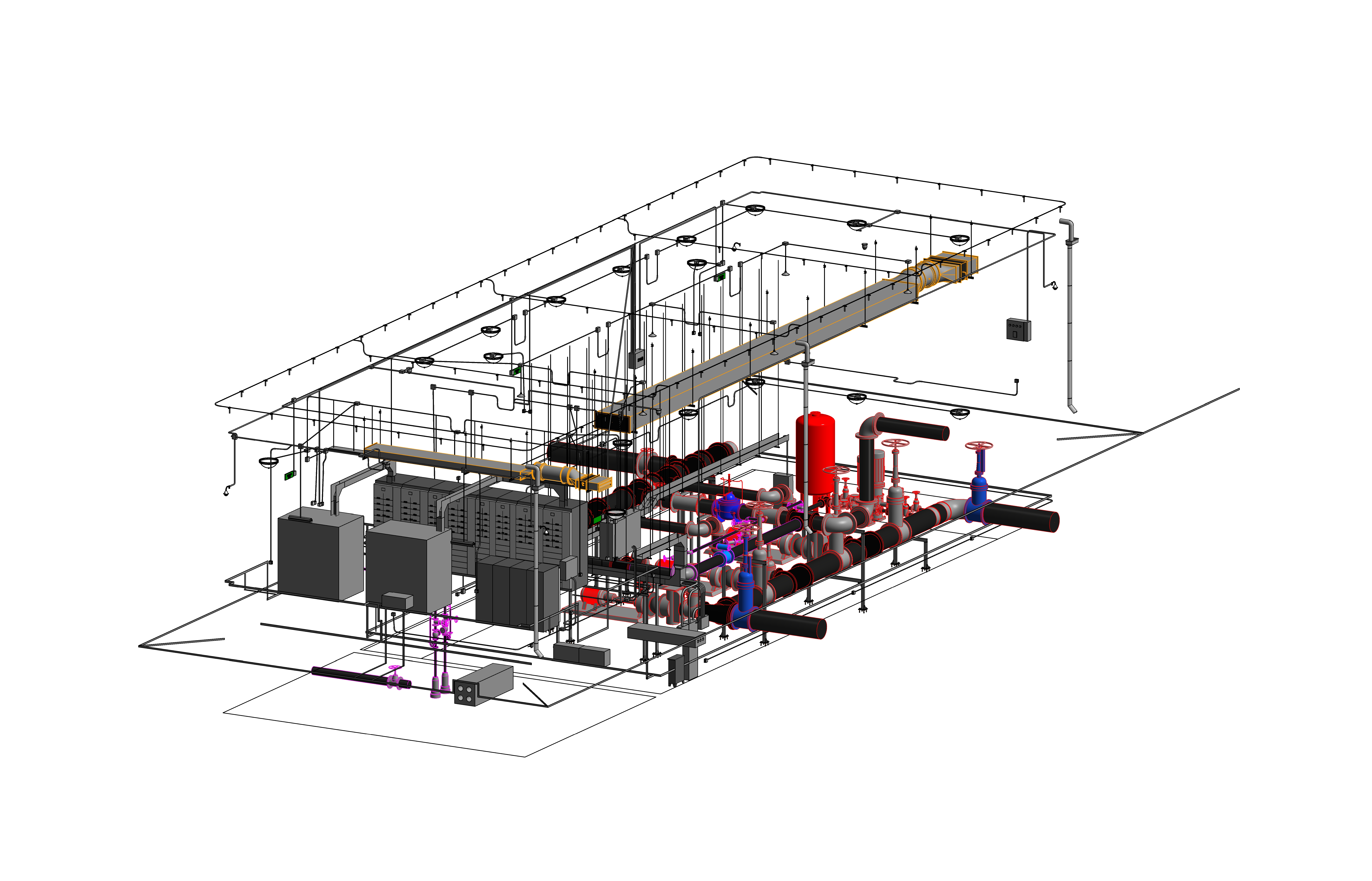

消防泵房机电模型总装

2、BIM构件与实际尺寸存在偏差

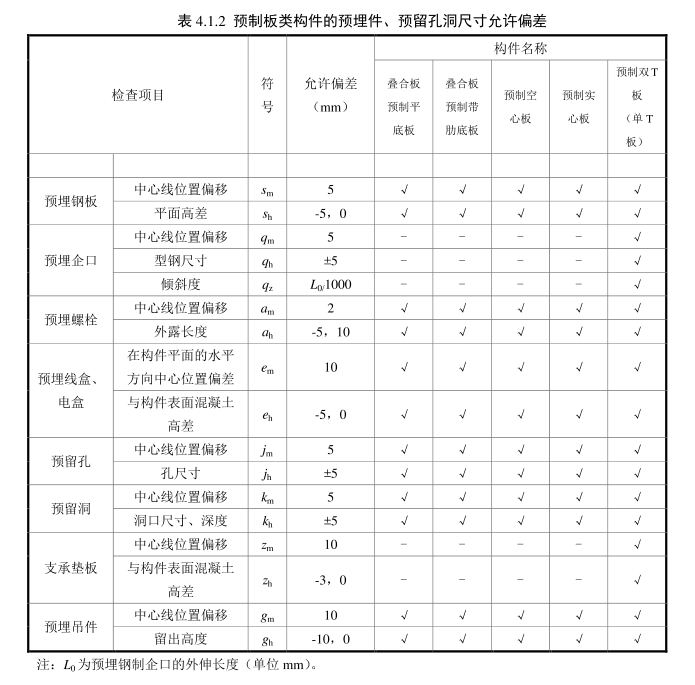

这是刚入门的BIM从业者经常犯的错。在创建BIM模型时,会出现模型构件与施工构件尺寸存在偏差,如预留孔洞尺寸、管道内外径、阀门尺寸等。这些偏差会导致现场安装问题,导致额外的成本。

2022-07-21_161347


3、BIM模型未进行全专业整合
一个工程项目的施工图纸一般包含建筑、结构、给排水、电气、暖通、燃气、精装、幕墙、景观等专业。在项目施工前,BIM设计单位需要对这些专业模型进行整合,给出合理的预留预埋方案。

但是,在实际施工中,由于项目工程量大,工期紧,施工单位在前期设计完成时,就进场施工,导致后期进行弱电、精装等进行施工时,无法顺利进行,影响较大。

1


4、施工图未与BIM模型结合
在实际施工中,由于施工图纸没有BIM模型直观,且施工人员只关注自己需要施工的内容,忽视和不了解其他专业,容易导致施工错误和返工。

在进行施工前,施工人员通过Navigator查看BIM模型,结合施工图纸,按照先后顺序和注意事项,正确的进行施工,可以提高施工效率,减少浪费。

81b0a55044c6487b86dc4dbb19c74f0e_68


5、BIM落地问题解决方案
为了解决上述问题,我司提出了BIM落地问题的解决方案。
1.BIM施工图审核和模型查阅

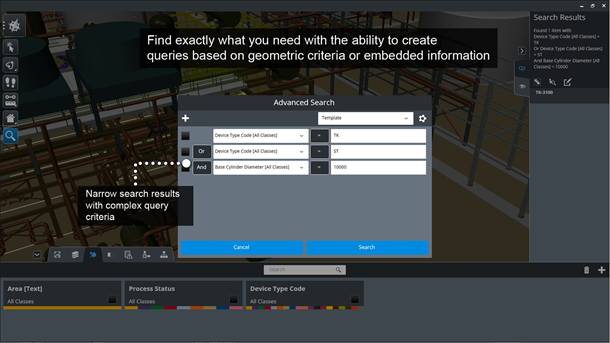

在面临BIM施工图审查和施工现场模型查阅难题时,可以利用Bentley Navigator BIM模型审查和协同工作软件解决。

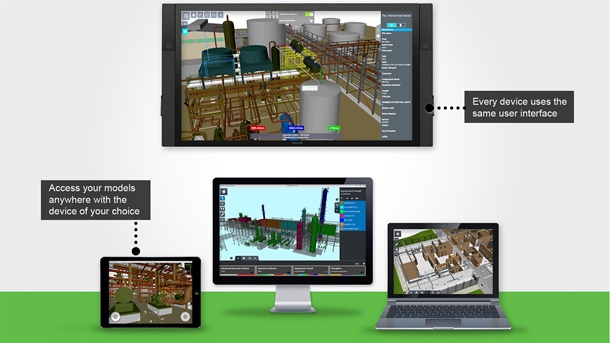

Bentley Navigator是一款动态协同工作软件,支持查看、分析和补充项目等功能,为工程师、建筑师、规划师、承包商、制造商、IT 管理员、运营商以及维护工程师的需求提供完美的使用解决方案。

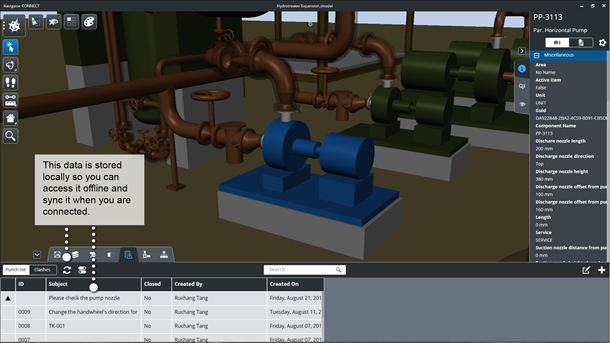

81b0a55044c6487b86dc4dbb19c74f0e_52

1)强大的审阅功能
在设计阶段,它可以执行碰撞检查来及时解决问题,帮助您确保各个专业的协调。在施工过程中,您可以执行施工模拟,并在办公室、现场和工地间进行协调,以便深入了解项 目规划和执行情况,更快解决工地上发现的问题。运营期间,您可以在三维模型环境下查看资产信息,利用此功能提高检查和维护工作的安全性和速度。

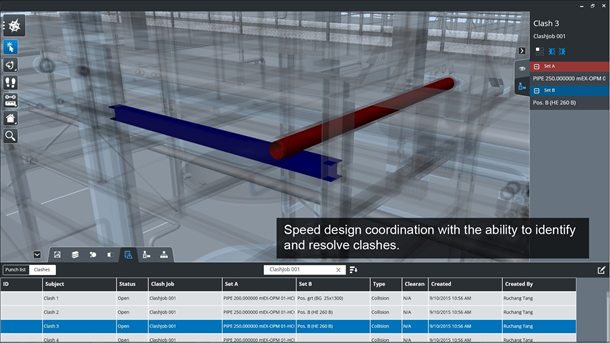

81b0a55044c6487b86dc4dbb19c74f0e_66

在基于模型的审查方面取得的一项革命性进步,提供无与伦比的洞察力, 让用户在项目的整个生命周期内,无论在办公室、工地还是现场,都能做出更明智的决策。

2)犀利的项目洞察力
使用 Navigator,可以在施工开始前更清晰地洞察项目中潜在的协调问题,降低工地现场问题造成巨大损失的风险。利用 Navigator 的功能提高基于模型的信息的可视性,以虚拟的方式深入其中审视和理解设计,在模型的背景环境下找到关键的设计信息,并更快速全面地分析和理解模型内各种关系的复杂性。

81b0a55044c6487b86dc4dbb19c74f0e_60

Bentley Navigator 其他功能详情:http://www.i3vsoft.com/Products/bentle2794.html

2.模型全专业整合
在设计阶段,应对BIM模型全专业整合,可以采用MicroStation建模、文档制作与可视化软件。
MicroStation是集二维绘图,三维建模和工程可视化(静态渲染 + 各种工程动画设计)于一体的完整的解决方案。专为公用事业系统、公路和铁路、桥梁、建筑、通讯网络、给排水管网、流程处理工厂、采矿等所有类型的基础设施的建筑、工程、施工和运营而设计。

b19379ed0b8b47e74c4843e75315f19_副本

1)模型全专业整合
您可以利用 MicroStation 互操作性和扩展性平台实现信息与团队的更好结合,享受专注于设计的自由度。这些功能包括:

① 集成常见的设计格式
轻松共享和使用重要行业格式(如 Autodesk®、 RealDWG™、IFC、Esri SHP 等)的精确数据。整合并收集 多种文件格式,包括 PDF、U3D、3DS、Rhino 3DM、 IGES、Parasolid、ACIS SAT、CGM、STEP AP203/AP214、 STL、OBJ、VRMLWorld、SketchUp SKP 和 Collada。

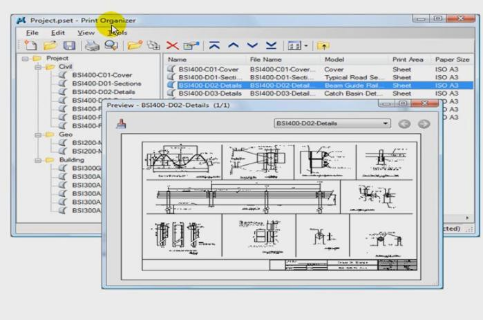

20211020142840_1651

②集成参考设计内容
使用按需更新的二维/三维 DGN、DWG 及大型图像文件实时参考功能,实时查看和处理其他人的设计信息。您甚至可将 PDF 参考文件自然地加入到自己的设计中。

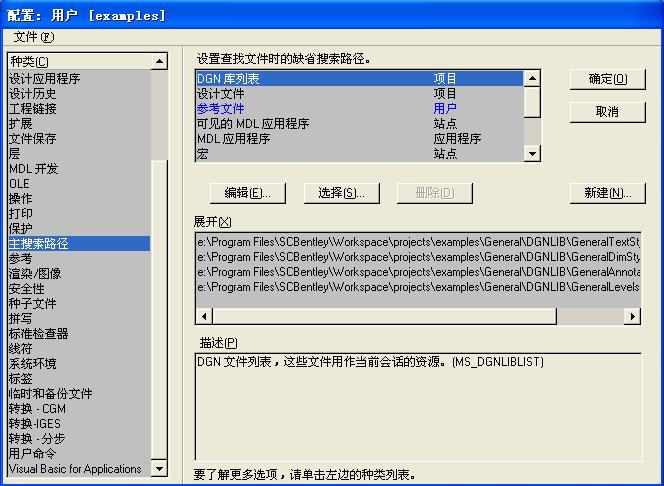

20211020142855_9590

MicroStation其他功能详情:http://www.i3vsoft.com/products/bentle1341.html
