ArCADia BIM正向设计软件

ArCADia系列软件是服务于正向设计的BIM设计软件，具有与AutoCAD优秀的兼容性和涵盖多专业的ArCADia BIM系统。
通过ArCADia AC插件，它可以轻松地在AutoCAD里使用ArCADia BIM系统，同时兼容AutoCAD现有的其它插件，降低新软件的学习成本，进一步提高前期设计的各专业协同能力。

ArCADia组成

软件模块功能

ArCADia 模块分类
一、ArCADia BIM
1.土建模块
1）ArCADia BIM建筑模块：允许使用墙、窗、门、开洞、楼板、天花、楼梯、栏杆、屋顶、基础等，允许插入3DS、ACO和o2c格式的三维模型，可以自定义符号库，使用渲染，建筑日照分析和将设计底层输出到R3D3-Rama 3D静定结构分析软件。

2）ArCADia BIM混凝土板模块：能够在一个文档中设计多个楼板，能够从“ArCADia建筑模块”转移天花板，包括他们的支撑条件。自由平移和添加新的楼板横截面，以及设置钢筋横截面的深度，能够自由地以墙、柱的连接形式塑造楼板的轮廓和支撑，并在设计的楼板中引入任意形状的洞口，能够创建任何形状的钢筋，能够修改钢筋的直径和特性，自动弹出钢筋其尺寸和说明(钢筋的详细信息)，能够插入楼板钢筋的编号及其钢筋说明，根据创建的钢筋模型(单板列表或整个图形的列表)自动创建和修改钢筋列表。

3）ArCADia BIM混凝土柱模块：专为结构设计人员设计，该应用程序使设计人员不仅可以手动输入钢筋数据，而且还可以直接从计算应用程序(R3D3 3D-RAMA软件的EURO?elbet模块和ArCADia BIM 钢筋混凝土柱模块)中获取这些数据。几乎可以创建柱截面的任何形状：矩形、圆形、直角形、T形、C形、Z形和I形，对于矩形截面柱，支持自动创建纵向钢筋，可选择自动弯入横梁或插入上层柱，自动考虑所需的钢筋弯曲半径。在长方柱和圆柱的情况下，纵筋弯曲并插入上层柱时，会自动考虑纵向钢筋的锚固长度。还有设计自由形状钢筋的能力，钢筋形状和特性是可编辑的。通过编辑工具，钢筋可以自由地位于图元的视图和剖面中，以及自动提取钢筋及其尺寸和说明(钢筋详细信息)。在R3D3 3D-RAMA 3D应用程序计算的基础上，实现了钢筋混凝土柱模型的自动生成。

2.电气BIM模块
1）ArCADia BIM电力安装模块：允许创建内部低压电气系统的专业文档，为电气系统设计生成电力线结构图。可以生成开关设备之间的内部电源线的示意图。内部电气系统的图纸可以在建筑平面图上快速生成，从定位配电板，分配适当的技术参数，安排插座，照明和电缆出口。该程序还可用于生成设计使用的物料清单。一旦设计了电气系统，该程序可用于计算设计电气系统各个部分的短路电流和短路容量，负载电流和压降。
2）ArCADia BIM电力安装PLUS模块：除了电力安装模块的基本功能外，还允许和DIALux灯光环境模拟与计算软件进行交互，交换有关照明配件的信息。

3）ArCADia BIM电网模块：允许创建与外部低压电网设计相关的专业文档，生成从供电电源到建筑配电板的网络结构图，通过在“电缆连接器”结构中引入短路回路和阻抗系数来改进技术计算，从而能够对建筑物中从电缆连接器到配电板的内部供电线路进行短路计算，并计算所设计网络各部分的负荷能力。

4）ArCADia BIM分配电板模块：允许创建开关柜或任何电路图的图表，并执行基本的技术计算（负载电流，电压压降）。自动生成使用ArCADia-电力安装设计的配电盘图，带有电子设备和仪器的数据库，可自动生成配电板的实际视图，可以创建配电板的实际视图并放入电子设备，在3D视图中预览创建的配电板。该模块数据库包含下列品牌的电气设备Legrand、Moeller、Schneider、Hager、ABB、Jean Muller

5）ArCADia BIM通讯网络模块：适用于外部电信网络（光纤和铜介质）的设计，包括地下电缆系统，电缆管道的设计，架空线的设计。它使用现有电信基础设施设计的光纤和铜介质电缆（包括同轴电缆），它可以验证电缆设计的单个部分，生成计算报告，例如衰减分析，电缆部分列表，电缆路径描述，生成电缆路线图，主要电缆管道系统图，电缆管道，项目材料清单或选定的线路材料。

6）ArCADia通讯网络mini模块：与完整版相比，它缺少下面的功能：电缆室概况描述、光纤电缆线路说明、光纤电缆部分概述、光纤电缆阻尼分析、电讯电缆路线的描述、分析电缆轨道的阻尼和阻抗、检测结构内碰撞。
3.管道BIM安装模块
1）ArCADia BIM污水安装模块：适用于内部排水系统的设计者，该模块允许在排水系统中插入管道路线，包括设定的坡度，从带有检查口的排放点开始到卫生设施，对排水沟、立管等装置进行连接，包括排水系统的配件和设备，自动生成排水管和立管剖面，包括与来自ArCADia BIM系统的其它模块进行碰撞检查、生成物料清单以及验证系统是否连接正确。

2）ArCADia BIM气体安装模块：允许创建内部气体系统的设计文档。在建筑平面图上绘制燃气安装图纸，从确定煤气箱的位置、为其分配技术参数(包括气体参数)、布置燃气器具、通过指定气体系统路线的计量装置，到确定气体关闭装置的位置，确定气体供应建筑的设计用气需求，计算所有燃气设备路线的总压力损失以及确定燃气设备上游的最小和最大压力的性能等。该模块还可以自动创建整个设计气体装置或其任何部分的轴测图以及以RTF、CSV格式导出物料清单和报告。

3）ArCADia BIM外部气体安装模块：允许生成外部气体管道的专业设计文档。该模块适用于燃气管网系统设计人员以及与土木工程中管道和安装部门相关的人员，它包含外部燃气系统图的绘制，包括管道路线、关闭装置、独立式和壁挂式燃气箱的位置和尺寸，外输气系统管段内气体流量的测定，外输气系统管路压降的计算，对所设计的燃气系统的正确性进行验证，物料清单的生成，以及将物料清单输出到成本估算程序。

4）ArCADia BIM供热安装模块：允许创建建筑物内部加热装置的专业技术文档。它包含创建内部加热装置的图纸，从热源开始，通过热量表和管道到达必要的配件。插入受热器、通道换热器、加热管、加热器和风扇盘管等，插入各种不同形状和尺寸的附件，如加热锅炉、热水系统膨胀罐等，自动生成一组连接配件，包括修改这些配件的选项，能够生成三种类型的轴测视图(包括局部视图)，包括恒温阀的调节，计算安装中所需的压力以及生成材料清单。
5）ArCADia BIM给水安装模块：适用于内部排水系统的设计者，该模块允许从供水连接点，水计量单元和管道到必要的配件以验证内部供水系统，拥有水出口、截止阀和止回阀、安全阀、消防和控制配件、计量装置、过滤器等，以及可以将绘制的线转换为管道、生成轴测图、计算所有或选定水流路径的总压力损失和部分压力损失并选择最不利位置的点、计算循环系统中的热损失和压力损失，包括确定循环泵输送扬程和容量所需参数、在消防消火栓系统计算水力条件以及对系统进行正确连接的验证、物料清单生成和碰撞检查。

4.其他BIM模块
1）ArCADia BIM测量模块：
与以下电子测量设备合作，数据直接导入BIM系统
徕卡DISTO A6
徕卡DISTO D8
徕卡DISTO D3a BT
徕卡 DISTO D510 BT
徕卡 DISTO D810 BT
博世:Professional GLM 100C
2）ArCADia BIM IFC模块：允许使用IFC格式的文件，并将其导出并导入到Revit，ArchiCAD，Tekla Structures和Allplan等程序中，允许导入导出IFC格式文件，可以修改项目空间中的模型位置，在属性窗口中快速访问源程序保存的IFC对象的所有参数。

3）ArCADia BIM疏散路线规划模块：可以根据从其他程序导入的预测（格式：DWG，DXF，IFC）创建和打印疏散地图，自动创建图例，包括使用的设施和符号的描述，自由缩放查看的疏散地图。该模块包含：符合行业标准的现成符号和电路板库，易于使用和直观的功能，为疏散路线着色，发生火灾或事故时的程序，用于为疏散区域着色的直观功能，用于标记疏散路线的自动化功能，符号，其颜色和其他程序功能符合现行的欧洲标准ISO 23601。

4）ArCADia BIM花园构件库模块：包含400个室内花园，露台和建筑周围的物品。其中有树木和灌木，树木，围栏，池塘和游泳池，帐篷，花园家具和小型游乐场的组件。该库可用于设计建筑物项目的周围环境。
5）ArCADia BIM家具构件库模块：包含400多个用于酒店，汽车旅馆和宾馆室内设计的物品。它们包括家具，厨房配件，浴室配件等等。
6）ArCADia 3D-MAKER模块：可以使用ArCADia-3D VIEWER保存设计模型（建筑，安装，网络等）。然后，在单击文件后可以查看演示文稿，而无需安装任何程序，可以将设计模型（构建，安装，网络等）的数据保存到.a3d文件中。

该演示文稿可在每台计算机上查看，其中将安装免费的ArCADia-3D VIEWER。设计中定义的相机也可在ArCADia-3DVIEWER中看到，将3D项目保存到云（OneDrive，Google，Dropbox或其他磁盘），自动生成URL地址以在Web浏览器中预览3D设计模型，可以在移动设备上预览ArCADia设计的3D模型。

在云中保存项目的数字模型（OneDrive磁盘，Google云端硬盘，Dropbox或其他）后，可以在移动设备（智能手机，任何系统的平板电脑）上共享预览，而无需安装任何其他系统在其中的应用。"

二、静定结构分析RAMA 3D

R3D3-Rama3D软件介绍
R3D3-Rama3D软件：是为建筑工程师设计的。它可用于可变截面的平面和空间杆系的静力计算。
R3D3可以和ArCADia BIM系统进行交互，可以从BIM系统中读取屋顶轮廓和自动生成屋顶坡度结构，钢筋配置文件管理器包括定义的钢、钢筋混凝土和木材配置文件库，以及使用用户配置文件扩展该库并将配置文件插入到任何结构设计中。
可以创建任意形状的横截面、剪切单个横截面、复制、旋转和移动复杂横截面的组件或者从DXF文件读取横截面几何图形。
按固定负荷和可变负荷(单个负荷和多个负荷)分组设置的负荷，包括可以指定负荷系数。
1.R3D3 Euro?elbet模块：该模块可以计算双向弯曲，偏心受压，偏心受拉和扭转的主要加固区域，包括最大垂直裂缝。双向剪切和扭转的横向钢筋（箍筋）的计算，计算裂纹状态下的双向偏转。
2.R3D3 EuroStal模块：该模块根据欧标PN-EN 1993-1-1标准中包含的规则，尺寸标注程序验证了元件横截面的承载能力。它包括拉伸承载能力，压缩承载能力，弯曲承载能力，剪切承载能力，弯曲和剪切承载能力，弯曲承载能力与纵向力，弯曲和剪切承载能力与纵向力。
3.R3D3 Eurostopa模块：它是以集成在R3D3-Rama3D程序中的，这需要一个单独的许可证。
根据PN-EN 1997-1欧标，在所有荷载情景下，在地基水平和每个土层的上表面两个方向上验证土壤的承载能力，      验证偏心大小的标准条件和包括验证最小钢筋的结构条件和正确选择钢筋，对连续加载情况下的旋转阻力进行了验证。在点基础的特征截面上验证了冲孔阻力。
使用应力法(符合欧洲法规)计算地基层中地基块在所有荷载情况下的平均一次和二次沉降。除了上述的计算之外，该模块还提供以下功能：它结合了测压地下水位。它允许考虑额外的偏心，当基础中的反力被定位时。它允许计算支座的垂直反力(Winkler系数)。
4. R3D3 EuroDrewno模块：该模块可用于按照欧标PN-EN 1995-1-1标准对实木和胶合木的矩形截面的平面和空间木结构进行双向应力状态下的受力计算，并考虑扭转力矩的影响。用户可以创建任何类型的参数定义(屈曲系数、截面薄弱点、允许挠度和其他参数)，然后可以在任何设计中使用。修正系数KMOD是根据给定组合中对结构的冲击时间最短的载荷组自动假定的，或根据用户的使用手动设置。
法向应力和切线应力在单元横截面中进行校核。该程序确定假定应力状态下单元的最大相对挠度和位移，包括考虑剪切力的徐变和收缩影响以及与允许值的比较。
三、CAD绘图

1.ArCADia兼容的文件格式
兼容导入的格式：dwg、dxf、dxb、dwf、dwt、dgn、dgnlib、rdl、cel、dae、mba、ifc、xml、sat。
兼容导出的格式：dwg、dxf、dwf、dxt、dgn、ifc、xml、sat、bmp。

2.ArCADia和主流软件的交互能力

3.ArCADia模型库文件类型
ArCons是ArCADia模型库的一个文件类型。

4.ArCADia用户自定义模型库
通过自定义模型库，模型库的构件可以被放置到ArCADia BIM系统里面，可以进行渲染，可以参与对ArCADia BIM土建和机电模型的碰撞检查。

自定义模型库支持3DS、ACO、o2c格式

软件功能
1.ArCADia图纸变更对比
在应用BIM进行正向设计的情况下，ArCADia不仅可以被动地读取AutoCAD的设计数据,并且它还可以提供创新性的工具,通过协同天正和AutoCAD，充分利用各个软件带来的优势，进一步减少前期设计所带来的遗留问题，做到早发现，早解决。
比如在设计阶段，对各个专业进行碰撞检查降低后期修改的成本；三维视图高亮显示图纸变更以帮助设计人员快速和以往的设计图进行对比；内置的R3D3静定结构分析模块，可以实现对建筑结构受力分析等。

ArCADia图纸变更三维高亮显示对比
2.ArCADia碰撞检查
在ArCADia BIM系统里面的模型都拥有唯一的编码。
碰撞检查可以在二维图纸和三维视图里面同时显示碰撞的位置，可以导出碰撞报告方便对碰撞信息进行进一步的处理。

碰撞检查可以对ArCADia Bim系统里面的建筑、结构、机电、暖通模块进行前期设计的一个快速碰撞检查，通过检查快速地调整各个专业之间存在的问题，做到及时发现，及时解决，提高协同设计的效率，减少设计方案变更所带来的时间。

碰撞检查详情报告

三维视图中显示碰撞的管线
3.ArCADia管道设计计算
通过指定气体系统路线的计量装置，到确定气体关闭装置的位置，从而确定气体供应建筑的设计用气需求，计算所有燃气设备路线的总压力损失以及确定燃气设备上游的最小和最大压力的性能等。


管道分析报告
4.ArCADia建筑日照计算
可以在前期设计时候，可以设置冬至日当天9时到15时或者8时到16时，日照间隔1分钟，使用累计日照计算方法，最低有效日照时间不小于5分钟，制作动态GIF图和每分钟单帧的图片，方便后期进行文本制作和汇报,还可以对每个房间的日照时间进行计算。


5.其他功能
1）ArCADia机电建模展示

2）ArCADia渲染


3）ArCADia厂房桁架建模展示

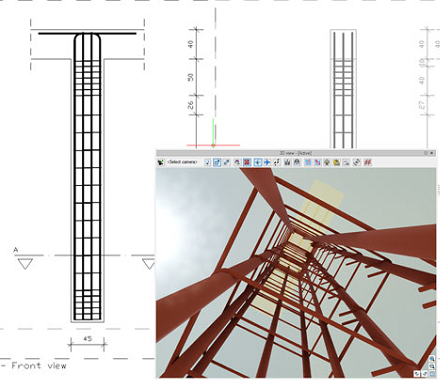

4）ArCADia AC插件三维钢筋功能展示

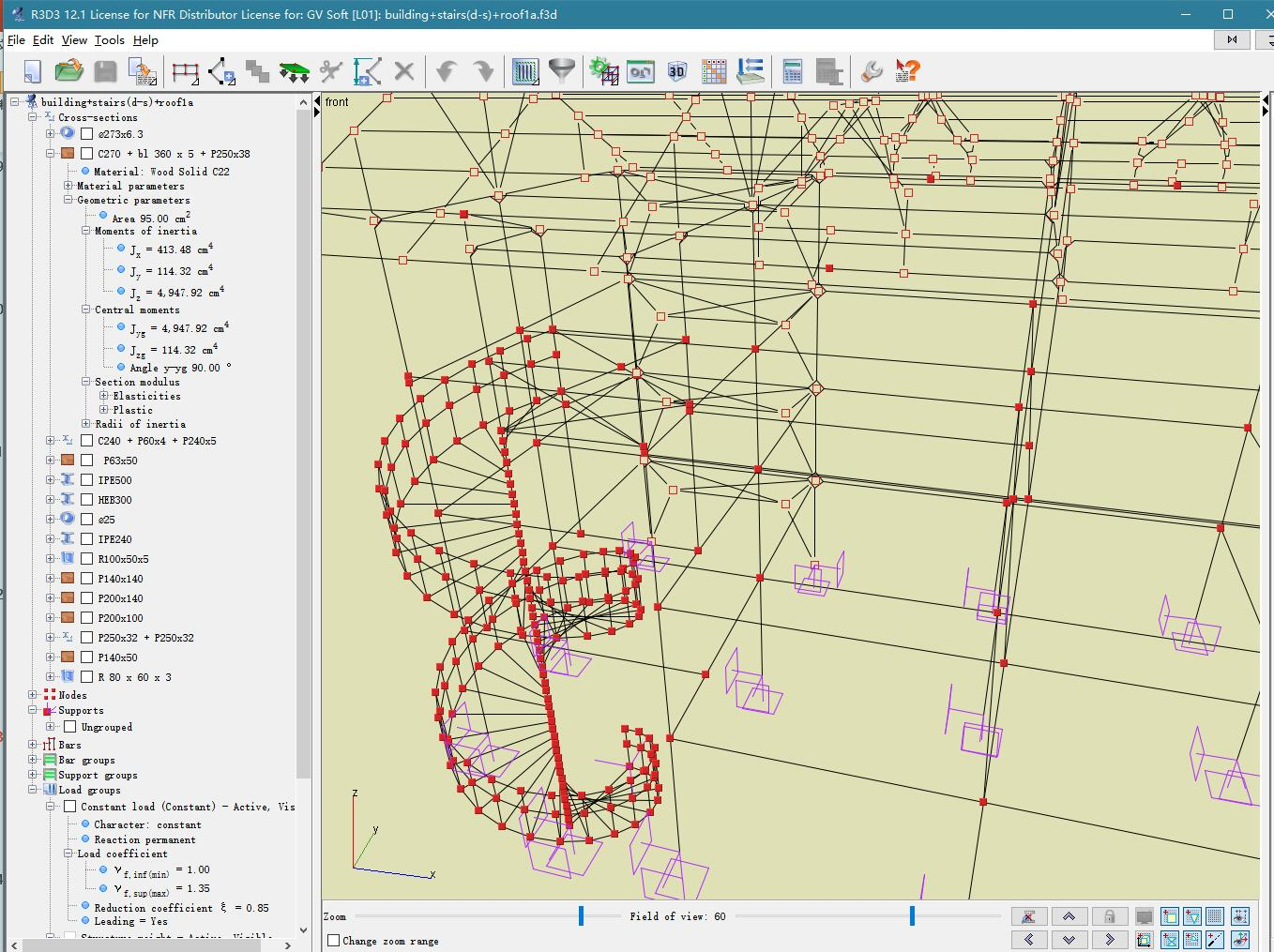

5）ArCADia R3D3静力计算分析
ArCADia R3D3模块可以进行可变截面的平面与空间杆系的静力计算。

6）ArCADia R3D3杆件内力计算

结构分析模型节点的力矩显示
7）ArCADia R3D3杆件荷载类型
支持的荷载类型：集中荷载，均布载荷，钢筋加热，温差，节点集中力，支撑沉降，支撑旋转等。

8）ArCADia R3D3杆件截面类型和参数设置
