硬核知识：BIM模型中的LOD 300和LOD 400，差距到底有多大？

2026/05/26

在BIM技术交流中，我们常听到“模型精度达到LOD 300”或“需要LOD 400的深化模型”。对于非技术出身的项目管理者或业主而言，这两个等级往往只是一组数字。但在实际施工中，LOD 300与LOD 400之间的鸿沟，可能就是“大概能盖”与“精准能造”之间的本质区别。

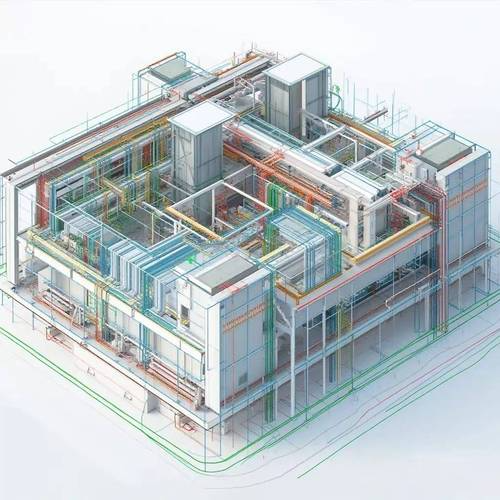

BIM模型

根据国际通用的LOD分级标准，这不仅仅是模型“看起来”更精细，而是数据逻辑的根本跃迁。

LOD 300：精确的“视觉呈现”

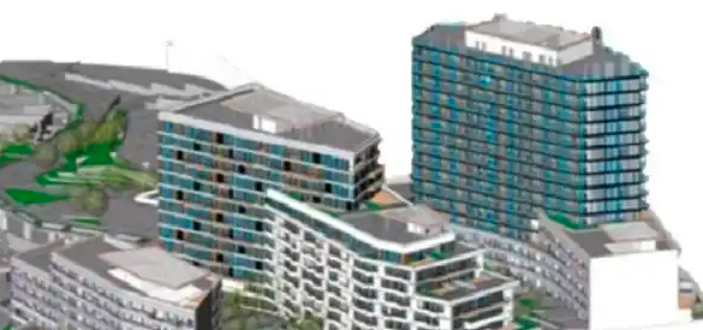

LOD 300

处于LOD 300等级的模型，通常对应设计开发阶段。它具备精确的几何尺寸、形状、位置和朝向。简单来说，你可以直接从模型中测量出墙有多厚、梁有多高。它能够用于结构分析、生成传统的二维施工图，并计算建筑物的体积与质量。它的核心任务是解决“碰撞检查”，确保不同专业的管线在空间上不打架。

LOD 400：可造的“生产指令”

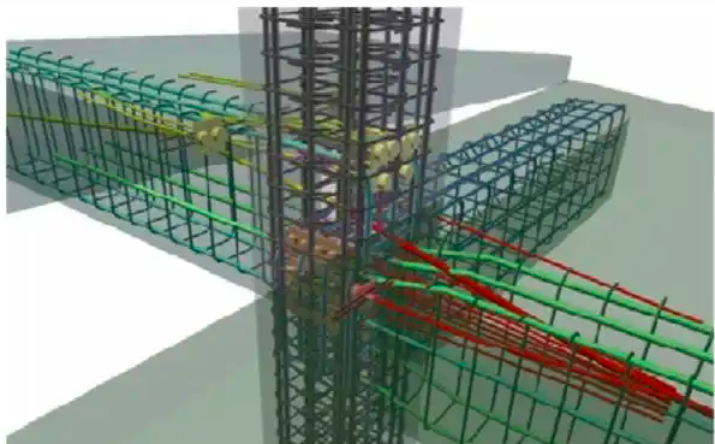

LOD 400

当模型进入LOD 400等级，它不再仅是图纸的参考，而是直接变成了生产制造的依据。这个等级的模型包含了详细的装配、制造和安装信息。例如，在LOD 300中，一根钢梁只是一个带尺寸的体块；而在LOD 400（如Tekla模型）中，它不仅包含了钢材的牌号、涂层厚度，还精确到了每一块加劲板的位置、螺栓的连接顺序、焊缝的处理方式，甚至预估的下挠度。

从“看图识字”到“机器人加工”
LOD 300以及400

这中间的差距有多大？用预制化生产来类比最为直观。
LOD 300模型输出的数据，工人拿到手需要二次深化、现场切割、调整，不仅浪费材料且精度易受人为影响。
而LOD 400模型可以直接生成数控机床识别的数据流。在钢结构领域，Tekla等软件建立的LOD 400模型，能直接导出NC文件，让设备自动完成切割、钻孔和打标。在混凝土领域，LOD 400模型能精确到每一根钢筋的弯折角度和锚固长度，直接指导自动化加工设备进行弯曲。

为什么建议跳过LOD 300直奔LOD 400？
LOD 400 AR

虽然LOD 300能满足基本的报审和碰撞检查，但它无法解决“深化设计”的核心痛点——物料清单的精准度。研究表明，基于LOD 400模型提取的物料清单，其误差率远低于LOD 300，因为它连构件间的搭接扣减都计算在内。

因此，LOD 400并非简单的“更精细”，而是BIM技术从“可视化辅助工具”向“数字化生产平台”的蜕变。它让建筑真正实现了“制造业级”的精度控制，这正是Tekla深化设计在重型结构项目中无法被替代的价值所在。

〈〉
