揭秘无人机倾斜摄影建模：技术亮点与自动化建模流程全解析

无人机倾斜摄影建模技术是在无人机航拍摄影技术高速发展的基础上应运而生的。传统的三维建模方法通常需要大量的人力、物力和时间资源，而且对于一些复杂或难以接近的地区，数据采集工作往往十分困难。而无人机倾斜摄影建模技术通过无人机搭载专门的倾斜摄影设备，从多个角度和方向拍摄地面目标，再通过后期处理生成三维模型，从而大大提高了建模的效率和精度，为多个领域提供了高效、准确的解决方案。


无人机倾斜摄影建模技术特点
无人机倾斜摄影建模技术具有多个显著的特点，使其成为多个领域重要的建模手段：
1.高效率
无人机倾斜摄影建模技术能够快速、高效地采集大量影像数据，大大缩短了数据采集和处理的周期。无人机飞行速度快，覆盖面积广，能够在短时间内完成大面积区域的拍摄任务。同时，自动化建模软件的应用也大大加快了数据处理和模型生成的速度。
2.高精度
倾斜摄影技术能够从多个角度获取地物的纹理信息，提高了建模的精度和真实性。传统的摄影测量通常只从垂直角度拍摄，无法获取地物的侧面信息，而倾斜摄影技术则通过多个倾斜角度的摄像头，能够捕捉到地物的完整形态和纹理信息，从而生成更加真实的三维模型。
3.低成本
相比传统的三维建模方法，无人机倾斜摄影技术具有更低的成本。传统的三维建模需要大量的人力、物力和时间资源，而无人机倾斜摄影技术则通过自动化和智能化的手段，降低了人力成本和时间成本。此外，无人机的维护和运营成本也相对较低，使得这项技术更加经济实用。
4.灵活性
无人机能够轻松地到达复杂或难以接近的地区进行数据采集，使得建模工作更加灵活和方便。无论是高山、河流还是城市密集区，无人机都能够通过灵活的飞行路线和拍摄角度，获取到所需的影像数据。这种灵活性使得无人机倾斜摄影建模技术在各种复杂环境中都能够得到应用。
5.数据丰富
倾斜摄影技术能够获取到包括位置、高度、纹理、颜色等在内的多种信息，为后续的数据分析和应用提供了丰富的数据源。这些信息不仅可以用于三维模型的生成，还可以用于城市规划、灾害评估、环境监测等多个领域的数据分析和应用。


无人机倾斜摄影自动化建模流程
无人机倾斜摄影自动化建模流程主要包括规划航拍路线、执行航拍任务、收集和处理数据、自动化建模以及模型修饰等步骤。下面将详细介绍这些步骤的具体内容。
1.规划航拍路线
规划航拍路线是无人机倾斜摄影建模的第一步。根据要建模的区域规划航拍路线，需要考虑拍摄区域的大小、形状以及地形等因素，以确保高效覆盖整个目标区域。同时，还需要考虑无人机的飞行高度、速度以及相机的倾斜角度等参数，以确保影像数据的采集质量和效率。

2.执行航拍任务

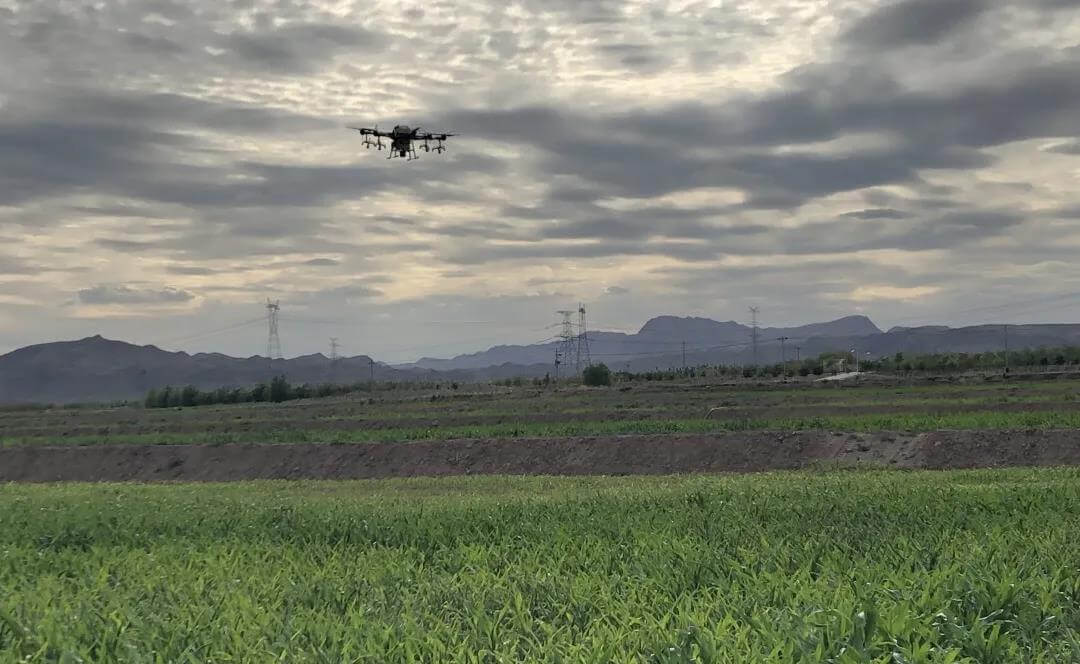

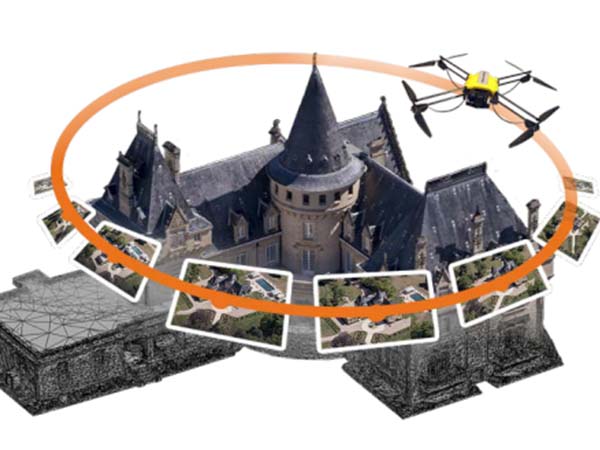

执行航拍任务是无人机倾斜摄影建模的核心步骤。使用搭载倾斜摄影系统的无人机进行多角度、多方向、多视角的拍摄，获取大量高清晰度、高精度的影像数据。倾斜摄影系统通常包括顶部（俯视）和四个斜侧面的摄像头，倾斜角度通常在15°到45°之间。通过合理的航线布局和重叠度设计，可以确保影像数据的完整性和准确性。

3.收集和处理数据
收集和处理数据是无人机倾斜摄影建模的关键步骤。利用无人机进行航飞获取POS数据和原始影像数据，并对获取的影像数据进行质量检查，确保符合规范要求。POS数据包括无人机的位置、姿态和速度等信息，是后续建模过程中不可或缺的数据源。原始影像数据则需要经过预处理，包括去除边框、畸变校正、图像分块等操作，以提高后续处理的效率和准确性。

4.自动化建模
自动化建模是无人机倾斜摄影建模的核心环节。将图像数据、POS数据、相机参数、像控点坐标等导入自动化建模软件ContextCapture中，即可进行实景三维模型重建。ContextCapture是一款功能强大的三维实景建模软件，能够由简单的照片和/或点云自动生成详细三维实景模型。它采用先进的三维重建算法，能够自动匹配每个格网面片的影像纹理，确保各个三维格网模型顶点放置在最佳位置，从而以更少的瑕疵表现更精细的细节和更锐利的边缘，大幅提高几何精度。

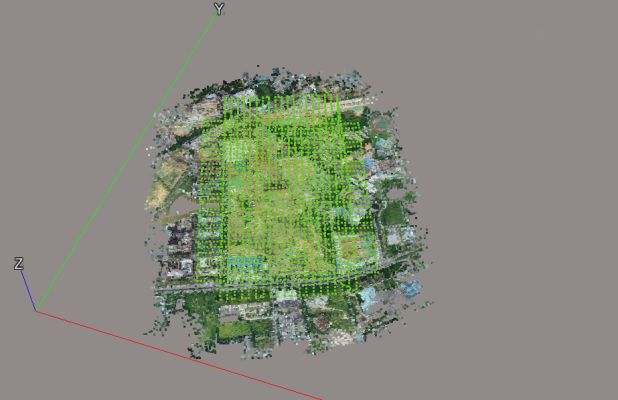

在自动化建模过程中，ContextCapture软件会自动进行空三运算，恢复影像的空间位置，生成密集点云数据。然后，通过三角剖分法或基于体素的方法等三维重建算法，将点云数据转换为三维模型。用户可以根据需要设置模型的分辨率、精度和输出格式等参数，以满足不同的应用需求。

5.模型修饰
模型修饰是无人机倾斜摄影建模的最后一步。对形成的三维实景模型进行修饰，如区域漏空、变形等，同时利用点位测量信息对模型进行质量检查。通过模型修饰，可以进一步提高模型的准确性和美观度，使其更加符合实际应用的需求。

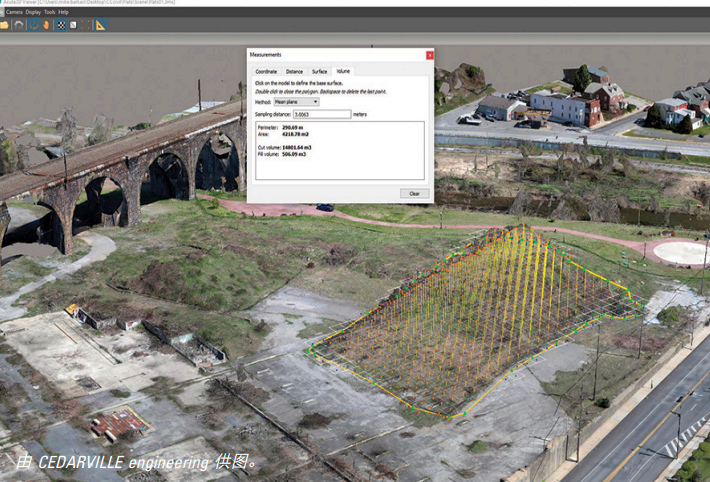

在模型修饰过程中，可以使用ContextCapture软件提供的各种工具和功能，如细化、填补空洞、去除噪声等操作。同时，还可以利用软件的测量功能，对模型进行坐标定位、线段测距、面积和体积计算等操作，以验证模型的准确性和可靠性。

软件详情：ContextCapture 三维实景建模软件 | 为数字孪生打造 4D 数字化环境


无人机倾斜摄影建模技术应用场景
无人机倾斜摄影建模技术具有广泛的应用场景，涵盖了城市规划、工程建设、不动产登记、拆迁规划、三维景区、古建筑数字化、震后三维实景重建、滑坡泥石流灾后评估、地下管网电力巡检、林业调查、水利应用等多个领域。
1.城市规划
在城市规划领域，无人机倾斜摄影建模技术可以为城市规划提供高精度的三维模型，为城市规划提供更加科学和准确的数据支持。通过三维模型，可以直观地展示城市的空间结构和布局，帮助规划人员更好地理解和分析城市的发展状况和未来趋势。
2.工程建设

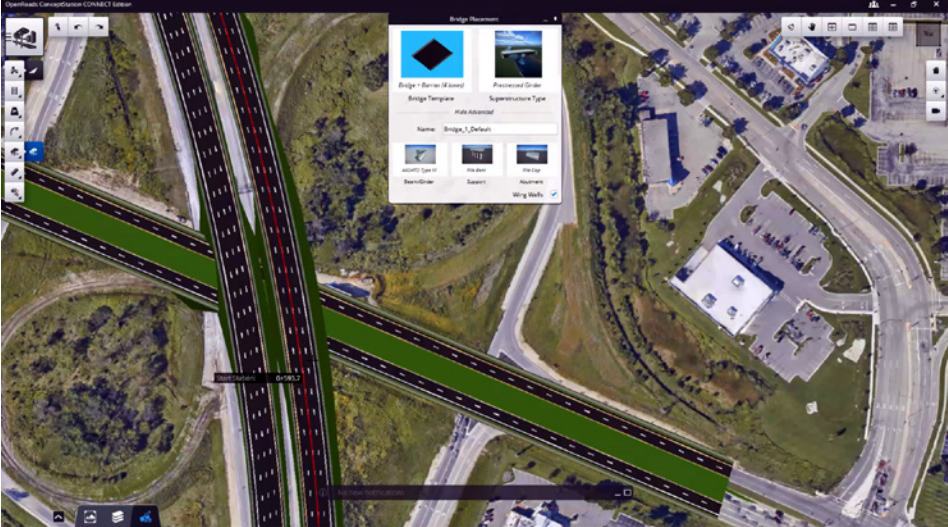

在工程建设领域，无人机倾斜摄影建模技术可以通过对比设计BIM方案与实际的三维场景，实现方案设计对比和重大项目实施进度监控。通过三维模型，可以直观地展示工程建设的进度和效果，帮助工程人员及时发现和解决问题，确保工程的顺利进行。

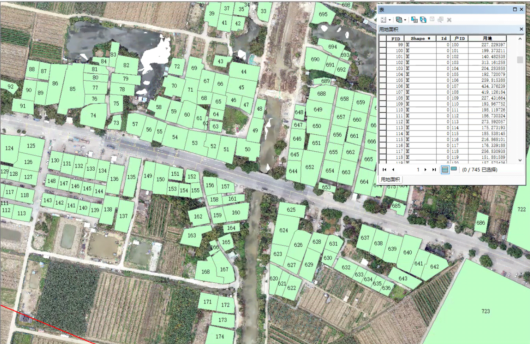

3.不动产登记
在不动产登记领域，无人机倾斜摄影建模技术可以支持农村宅基地和集体建设用地使用权的确权登记。通过三维模型，可以清晰地展示土地的位置、形状和面积等信息，为确权登记提供准确的数据支持。
4.拆迁规划
在拆迁规划领域，无人机倾斜摄影建模技术可以基于3D模型进行拟建工程占用土地及附属建筑的全方位模拟，协助征地拆迁成本计算和管理。通过三维模型，可以直观地展示拆迁区域的空间结构和布局，帮助规划人员更好地制定拆迁方案和管理措施。
5.三维景区
在三维景区领域，无人机倾斜摄影建模技术可以重建景区模型，为游客提供沉浸式体验。通过三维模型，可以展示景区的自然景观和人文景观，帮助游客更好地了解和欣赏景区的魅力。
6.古建筑数字化
在古建筑数字化领域，无人机倾斜摄影建模技术可以对古建筑进行三维重建，助力古建筑的管理和保护。通过三维模型，可以清晰地展示古建筑的形态和结构，为古建筑的保护和修复提供准确的数据支持。
7.灾害评估
在灾害评估领域，无人机倾斜摄影建模技术可以为救灾抢险提供帮助。通过三维模型，可以直观地展示灾害区域的空间结构和布局，帮助救援人员更好地了解灾害情况和制定救援方案。

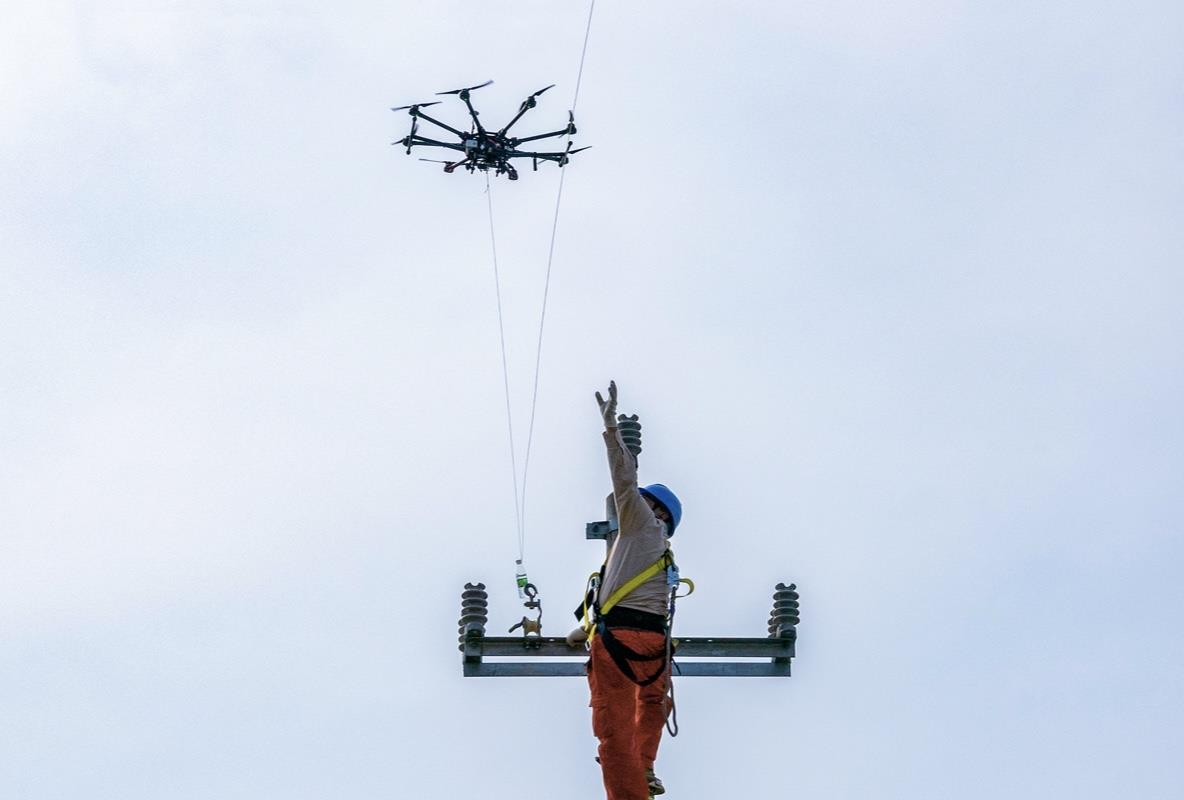

8.地下管网电力巡检

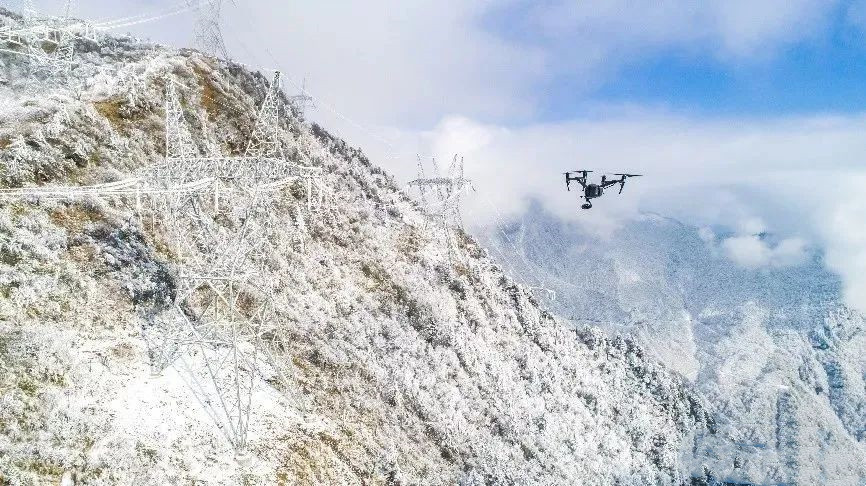

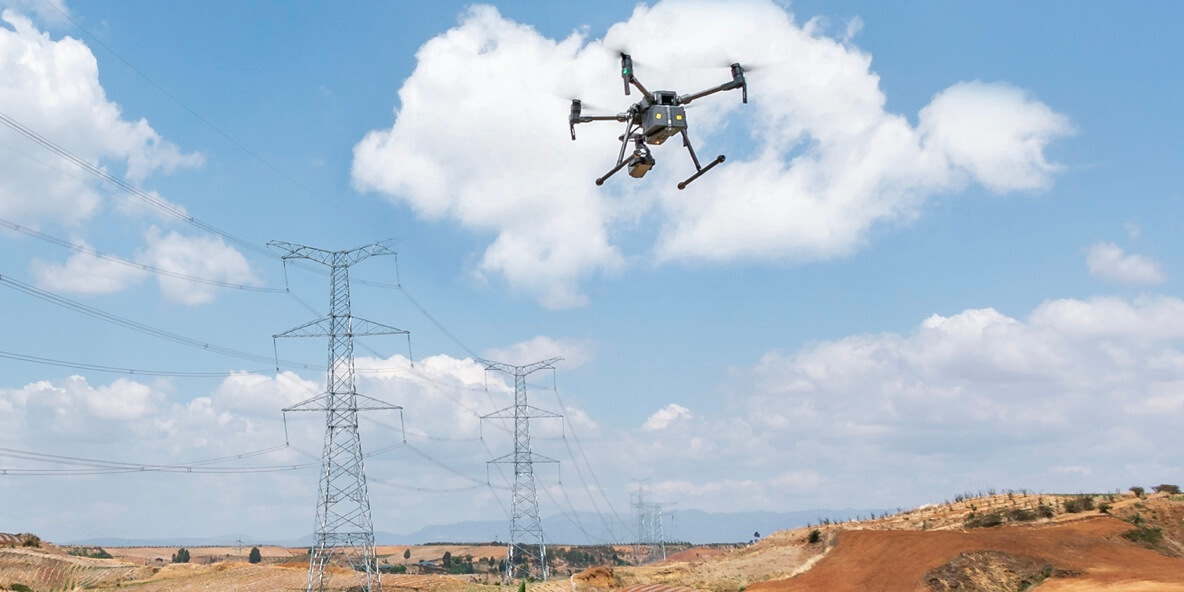

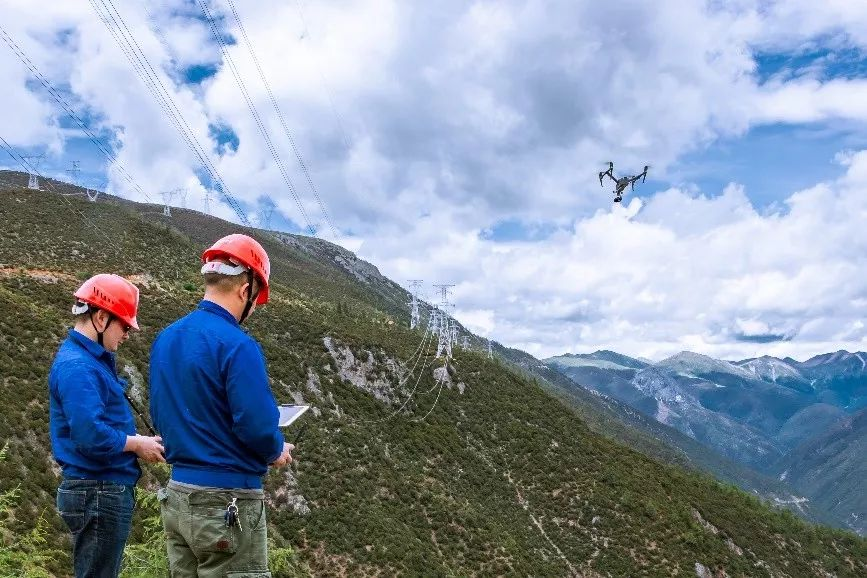

在地下管网电力巡检领域，无人机倾斜摄影建模技术可以通过无人机进行各类巡检任务，提供清晰可靠的视频和照片数据。通过三维模型，可以直观地展示地下管网和电力设施的空间结构和布局，帮助巡检人员及时发现和解决问题。
9.林业调查
在林业调查领域，无人机倾斜摄影建模技术可以利用倾斜摄影技术寻找枯树、死树，提高巡检效率。通过三维模型，可以清晰地展示林区的空间结构和布局，帮助调查人员更好地了解林区的生态状况和制定保护措施。

无人机倾斜摄影建模技术是一种高效、准确的三维建模方法，具有广泛的应用前景。它结合了无人机和倾斜摄影测量技术的优势，能够快速、高效地采集和处理大量影像数据，生成高精度的三维模型。同时，该技术还具有低成本、灵活性、数据丰富和可扩展性强等特点，为多个领域提供了高效、准确的解决方案。
