打通BIM与CAE数据壁垒——长距离输水管线数字化建模与安全分析一体化方案

2026/09/09

一、长距离输水工程的两大痛点
艾三维-长距离输水管线建模与水锤分析：基于Bentley OpenRoads + HAMMER1

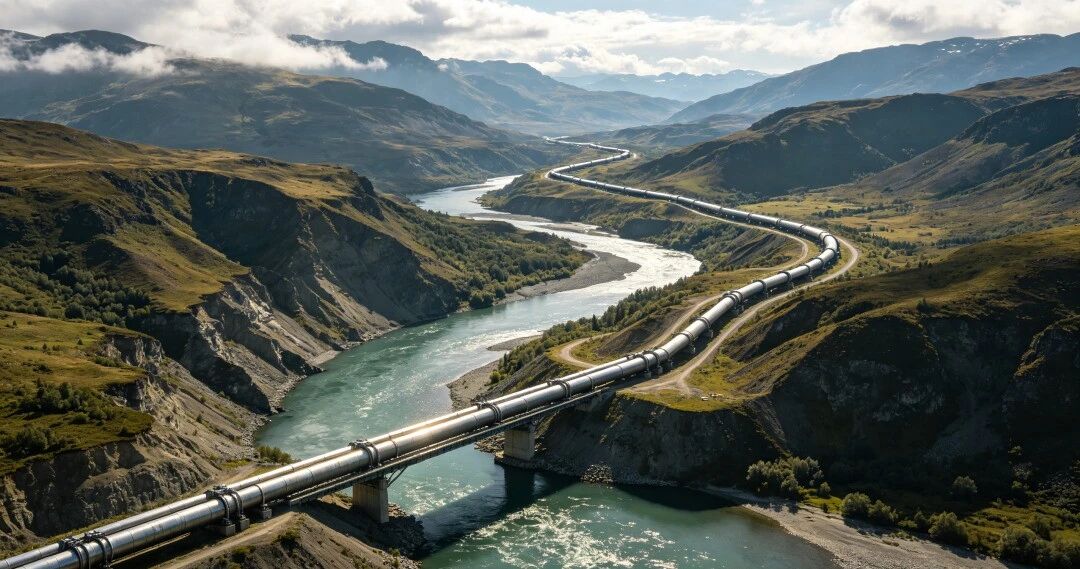

长距离输水工程动辄上百公里，管线穿越山地、河流与农田，管径随流量分段变化（DN900~DN2000），管材组合多样。传统二维设计面临两个核心难题。

痛点一：碰撞检查难，算量误差大
艾三维-长距离输水管线建模与水锤分析：基于Bentley OpenRoads + HAMMER2

线性工程穿越复杂地形，管线与地下设施、道路、河流的碰撞关系在二维图纸上难以全面核查。工程量统计依赖人工数图，误差大、效率低。

痛点二：停泵水锤威胁运行安全
艾三维-长距离输水管线建模与水锤分析：基于Bentley OpenRoads + HAMMER3

泵站突然断电或阀门快速关闭时，瞬态水锤压力峰值可达正常工作压力的3~5倍。一旦爆管，检修难度大、停水影响广、经济损失严重。

二、Bentley“设计-分析一体化”工作流
打通BIM建模与水锤分析之间的数据壁垒，是破局关键。Bentley系列软件提供了完整的工具链支撑。

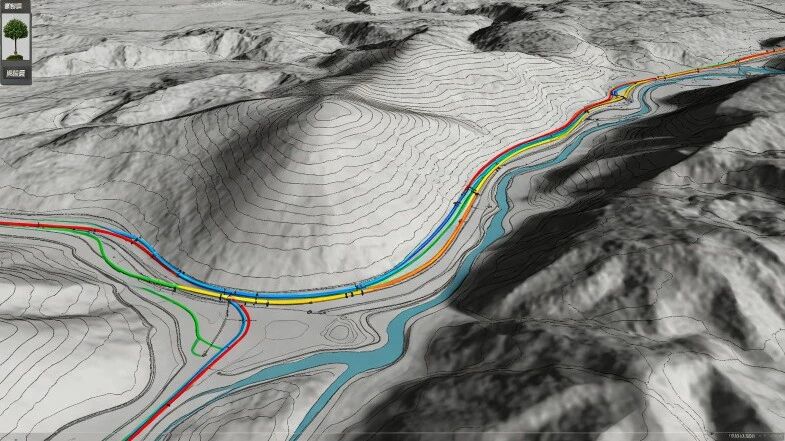

OpenRoads Designer——面向线性基础设施的BIM设计软件，支持在地形图上进行线路方案比选、纵断面绘制与三维管线建模。
艾三维-长距离输水管线建模与水锤分析：基于Bentley OpenRoads + HAMMER4

艾三维-长距离输水管线建模与水锤分析：基于Bentley OpenRoads + HAMMER4

ProjectWise——多专业协同管理平台，确保水工、结构、机电等专业模型版本一致、数据互通。
艾三维-长距离输水管线建模与水锤分析：基于Bentley OpenRoads + HAMMER5

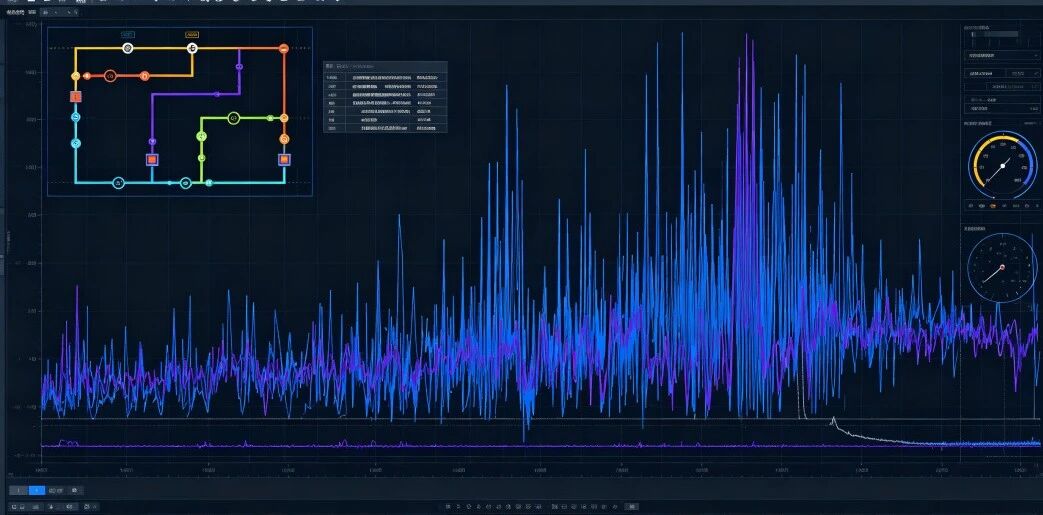

HAMMER——全球领先的水力瞬态分析软件，可模拟停泵水锤、关阀水锤等多种工况，并对空气阀、调压塔等防护设备进行参数优化。
艾三维-长距离输水管线建模与水锤分析：基于Bentley OpenRoads + HAMMER6

核心优势——WaterGEMS水力模型数据可直接在HAMMER中打开使用，BIM模型承载的管道长度、直径、高程等参数无缝传递至分析模型，无需重复建模。
艾三维-长距离输水管线建模与水锤分析：基于Bentley OpenRoads + HAMMER7

三、管线BIM建模四步法

第一步：地形与选线
艾三维-长距离输水管线建模与水锤分析：基于Bentley OpenRoads + HAMMER8

基于大比例地形图与地质资料，在OpenRoads中进行多方案线路比选，快速输出各方案土方量与管线长度指标，辅助决策。

第二步：纵断面绘制
艾三维-长距离输水管线建模与水锤分析：基于Bentley OpenRoads + HAMMER9

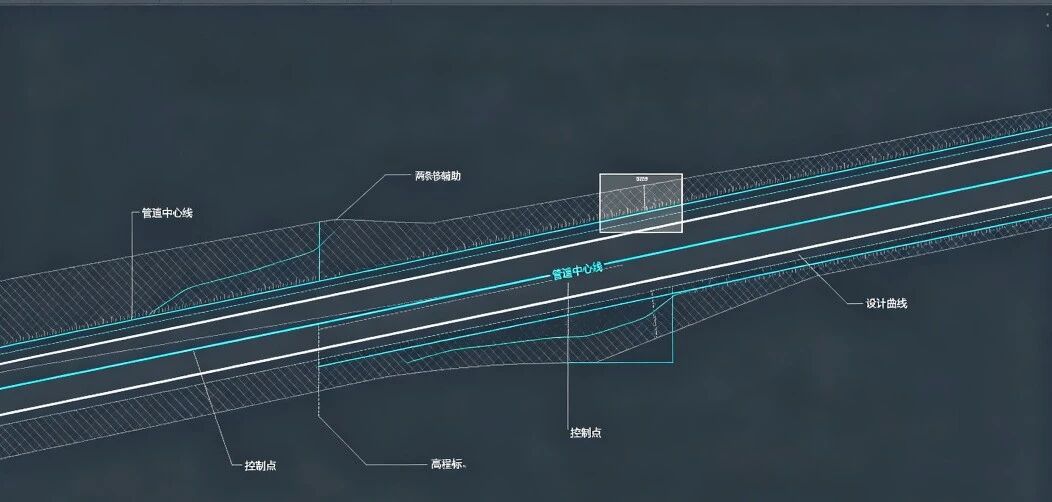

利用“纵断面偏移”命令，将原始地面线偏移作为辅助线，参照绘制管中心纵断面，通过“表编辑器”精细调整，操作直观高效。

第三步：横断面模板与建模
艾三维-长距离输水管线建模与水锤分析：基于Bentley OpenRoads + HAMMER10

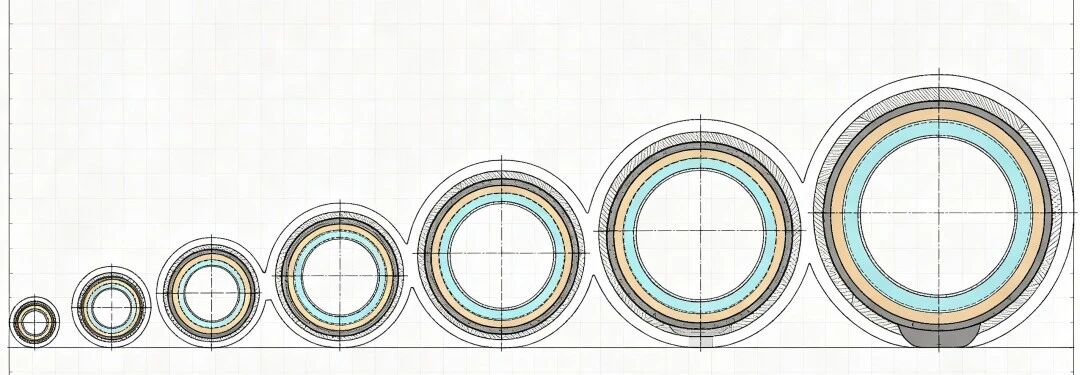

根据不同管径和地质条件创建横断面模板，通过“点控制”和“约束标签”自动调整开挖坡比（1:0.3~1:2）。模型建立后自动生成平、纵、横断面图纸。

第四步：附属设施与协同整合
艾三维-长距离输水管线建模与水锤分析：基于Bentley OpenRoads + HAMMER11

在管线上布置泵站、阀门井、调蓄水池等模型，各专业通过ProjectWise协同作业，完成带结构化数据的完整BIM模型。

四、水锤分析：从BIM到瞬态模拟

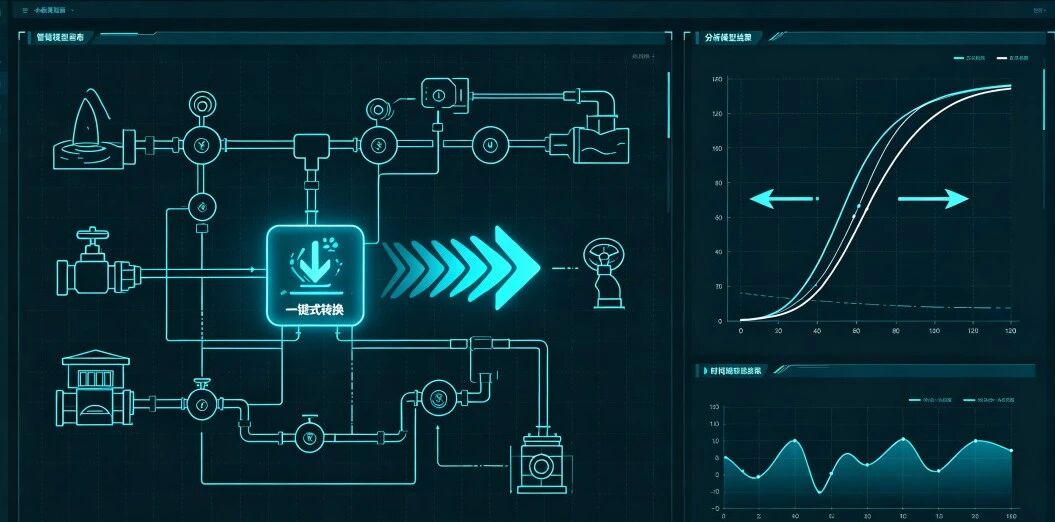

将OpenRoads建好的管线BIM数据导入WaterGEMS建立水力模型，再一键转化为HAMMER瞬态分析模型。设置停泵、关阀等触发条件进行模拟，分析管道内压力的瞬态变化。
艾三维-长距离输水管线建模与水锤分析：基于Bentley OpenRoads + HAMMER12

艾三维-长距离输水管线建模与水锤分析：基于Bentley OpenRoads + HAMMER12

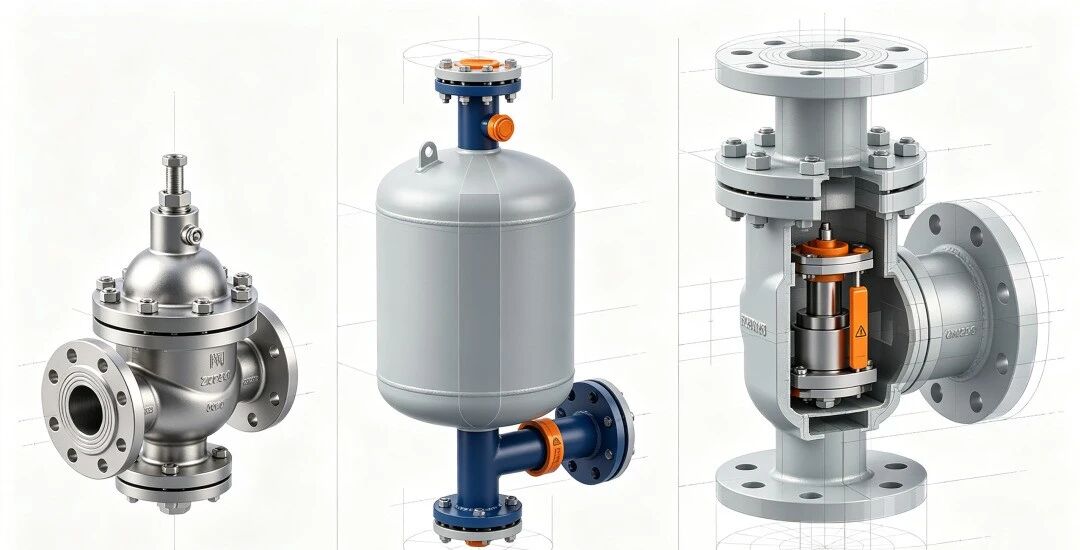

针对负压和高压区，对空气阀、空气罐、缓闭止回阀等防护方案进行敏感性分析，确定最优参数组合。研究案例表明，首端空气罐与末端空气阀联合防护方案效果显著，空气罐体型仅为单独方案的24%。
艾三维-长距离输水管线建模与水锤分析：基于Bentley OpenRoads + HAMMER13

艾三维-长距离输水管线建模与水锤分析：基于Bentley OpenRoads + HAMMER13

五、结语

艾三维-长距离输水管线建模与水锤分析：基于Bentley OpenRoads + HAMMER14

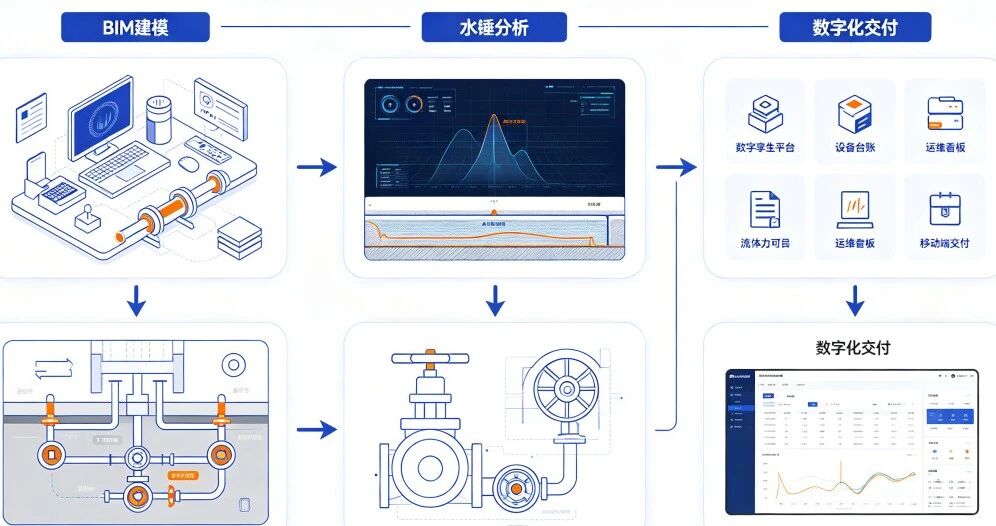

从BIM建模到水锤分析的贯通工作流，让设计阶段的碰撞检查、精准算量与安全预判成为可能。艾三维技术深耕水利BIM领域，提供覆盖长距离输水工程全生命周期的技术服务。

〈〉
