传统测量作业与三维激光扫描作业有什么区别

2022/01/26

传统的测量概念里，所测的数据最终输出的都是二维结果（如CAD出图），使用的测量仪器里，全站仪，GPS比重居多，但测量的数据仍是二维形式的。
在逐步数字化的如今，三维激光扫描技术因其直观，开始逐渐的代替二维测量仪器。其利用高速激光扫描测量的方法，大面积、高分辨率、快速地获取物体表面各个点的(x.y.z)坐标、反射率、(R.G.B)颜色等数据信息，这样高速的测量方式，是一般测量手段无法做到的。
超详细！传统测量作业与三维激光扫描作业的对比

与传统的测量作业相比，三维激光扫描作业在工具、测量方式、现场测绘手稿、测量效率、安全程度等方面有什么不同？我们一起来看下面的表格。

对比项	传统测量作业	三维激光扫描作业
工具	卷尺、激光测距仪、全站仪、图纸	三维激光扫描仪
测量方式	接触式、近距离测量，受光照影响。	完全非接触式、远距离测量；不受光照影响，白天、黑夜都可作业。
现场绘制手稿	需要	不需要，自动生成三维数据
测量效率	效率低，只能测量点到点的距离，劳动强度大	1分钟内完成单站全景扫描
安全程度	危险系数高，局限性大	非接触性测量，保障人员安全
出具结果	根据测量到的点到点的距离在图纸上标记数据	点云数据可导入到Revit、AutoCAD、三维 MAX、Navisworks、ArchiCAD等BIM软件；可以实现智能量测——轻松获取平距、斜距、垂距、净空、直径、角度、方位角、坡度、倾斜角和坐标等一系列数据；根据点云数据准确的修改复合BIM模型。
建模	根据现场手稿绘制cad图纸，再根据cad图纸进行三维建模。	依据点云，高效率逆向建模。
准确率	只是根据现场复核人员经验将认为需要复合的数据测量出来，存在人为因素干扰，测量数据存在以偏概全的情况，准确率不高。	全方位获取现场情况，并通过三维点云数据能确准无误地反映出来，根据点云数据可获取人工不可测量的位置的尺寸数据，准确率高。毫米级别的精度避免了由于返工造成的资金、材料的浪费。
技术要求	经验丰富的测量团队	三维扫描仪操作、点云处理简单易学，培训1天即可掌握。
适用性	结构简单、面积小、对精度要求不高的空间。	适用所有需要测量的空间；结构复杂、空间大、精度要求高、人工难以测量的空间效果显著。
可视化	平面尺寸	点云数据为整体三维空间尺寸信息，可视化程度高。

除了上述优点外，三维激光扫描技术还有哪些技术优势？

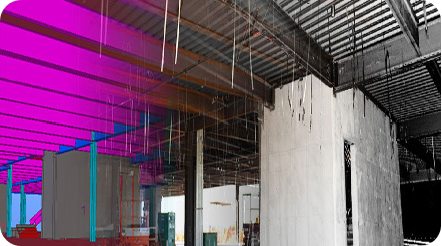

1.另类的信息采集
过去，想要在项目中采集信息，只能靠人手拿着皮尺、量角器、测距仪去测量现场尺寸信息。但是项目中会遇到各种各样的难题，比如一些高建筑外墙的尺寸测量，一些异形的历史建筑物的测量，或者是隧道的测量，如果使用传统方式你会发现困难重重、效率低下、人力浪费、信息不全、甚至有些测量靠人手是根本无法实现的，而三维扫描，解决了这一难题，通过非接触式的信息采集，有效地避免了许多因为”人“而产生的问题。
超详细！传统测量作业与三维激光扫描作业的对比

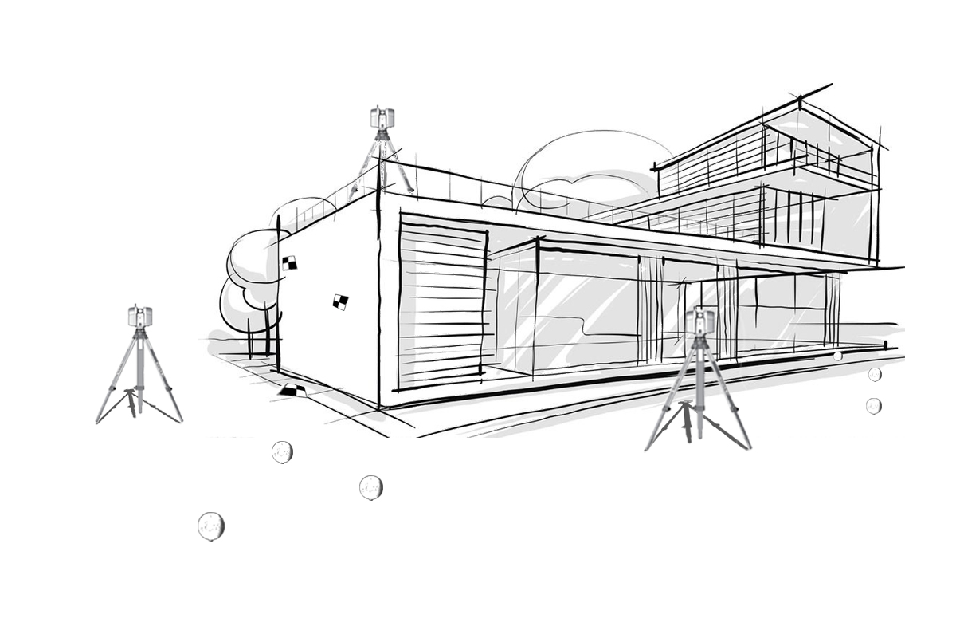

2.高效的信息采集技术
根据扫描硬件不同，能扫描地范围从80-550米不等，短短几分钟，就可以将周围场景的空间信息精准地记录下来，这是传统人工采集办法不可比拟的，点云能够准确反应空间位置，且具备色彩值，这样点云实现了信息可视化，打破传统。

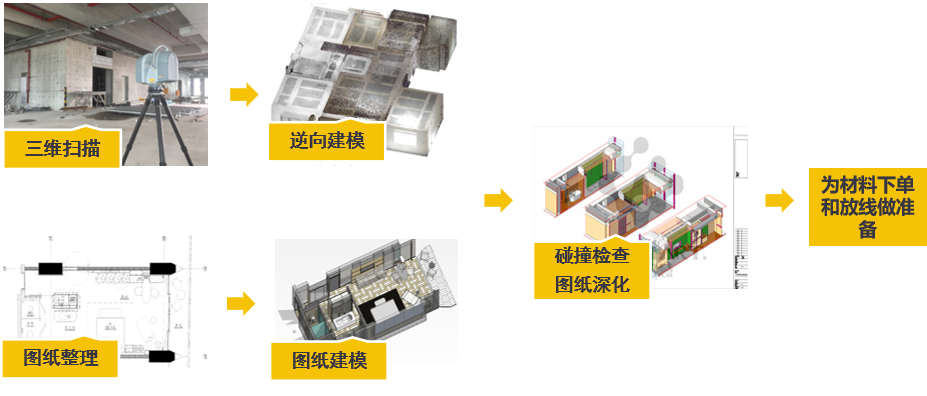

3. 逆向建模存档
通过三维激光扫描仪进行快速扫描和逆向建模，对于没有完整的竣工图纸/模型的老旧建筑，可以快速通过软件生成模型实例。
超详细！传统测量作业与三维激光扫描作业的对比

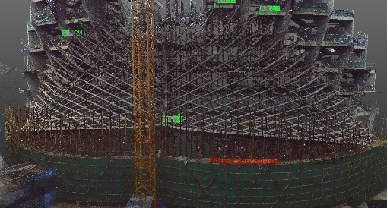

4.地面、墙面平整度检测
通过三维扫描技术采集建筑施工过程中墙面平整度、地面平整度等施工质量重要检测的指标，进行快速检查并形成可追溯的质量检查文件便于对项目进行管理。
5.信息全面无遗漏
现实场景实施数字化具有尤为重要的意义，这在多种行业中都得以体现。比如大型工厂通过三维扫描方法采集数据，即有一劳永逸之功。纷繁复杂的工厂资产一览无余，不但便于管理和信息传递，也可极大避免因数据不够细致而带来的无休止式信息采集，从而节省时间、人力及资本投入。
超详细！传统测量作业与三维激光扫描作业的对比

除了测绘行业，三维激光扫描仪还能用于以下方面？

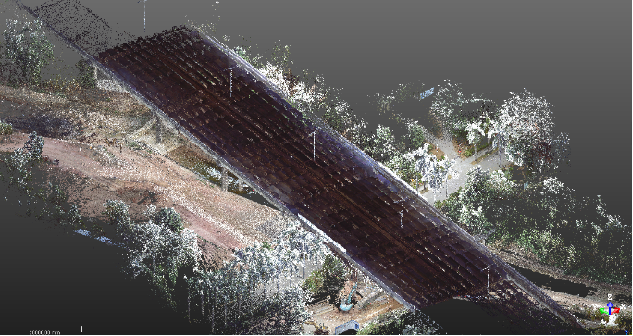

结构测量方面：桥梁改扩建工程、桥梁结构测量、结构检测、监测、几何尺寸测量、空间位置冲突测量、空间面积、体积测量、三维高保真建模、海上平台、测量造船厂、电厂、化工厂等大型工业企业内部设备的测量；管道、线路测量、各类机械制造安装。
超详细！传统测量作业与三维激光扫描作业的对比

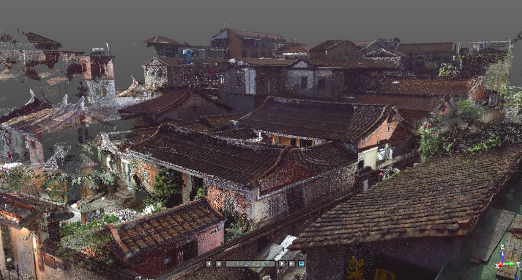

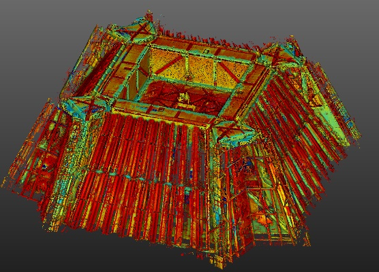

建筑、古迹测量方面：建筑物内部及外观的测量保真、古迹（古建筑、雕像等）的保护测量、文物修复，古建筑测量、资料保存等古迹保护，遗址测绘，赝品成像，现场虚拟模型，现场保护性影像记录。
超详细！传统测量作业与三维激光扫描作业的对比

紧急服务业：反恐怖主义，陆地侦察和攻击测绘，监视，移动侦察，灾害估计，交通事故正射图，犯罪现场正射图，森林火灾监控，滑坡泥石流预警，灾害预警和现场监测，核泄露监测。
娱乐业：用于电影产品的设计，为电影演员和场景进行的设计，3D游戏的开发，虚拟博物馆，虚拟旅游指导，人工成像，场景虚拟，现场虚拟。
采矿业：在露天矿及金属矿井下作业，以及一些危险区域人员不方便到达的区域。例如：塌陷区域、溶洞、悬崖边等进行三维扫描。
超详细！传统测量作业与三维激光扫描作业的对比

三维激光扫描仪有这么多的优势和用途，我们要如何选择合适的激光扫描仪？
在进行三维激光扫描仪采购时，我们一般会优先考虑天宝的两款热门的扫描仪，无论是测距和测速，都是市场上顶尖的。
1.Trimble X7 3D激光扫描仪
Trimble X7专为测量，建筑，工业和法证应用而设计。扫描仪具有Trimble X-Drive技术，测量级自动整平和智能校准系统。集成了简化的工作流程，使用Trimble Registration Assist能在现场自动注册点云数据。

Trimble X7还包括高性能相机，可创建集成到项目中的全景图像。这样就可以导出完全注册的，有照片颜色的点云。这种组合使扫描和图像可以被捕获，完全注册在一起，完善，控制并导出各种已建立的数据格式。

Trimble X7 3D激光扫描仪

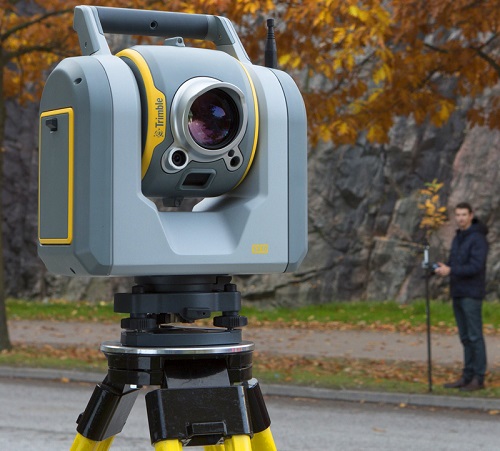

2.Trimble SX10 扫描全站仪
Trimble SX10影像扫描仪为测绘、工程设计和扫描专业人员提供世界上最具创新的解决方案，重新定义了日常测绘设备的功能。
Trimble SX10将改变您的工作方式。这种新的通用解决方案能采集高密度 3D 扫描数据、增强型 Trimble VISION 影像数据和高精度全站仪数据的任意组合数据，让您可以准确地捕获所需的内容，节约每一项工作的时间和资金。

Trimble SX10 扫描全站仪
>>>Trimble天宝三维激光扫描仪功能详情

〈〉
