BIM模型轻量化：破解大型工程数字化的效率密码

随着BIM技术向全生命周期渗透，模型体量呈指数级增长。一个大型综合体项目的BIM模型可能包含数千万个构件，文件体积超过50GB，导致普通计算机难以加载，协同效率断崖式下降。模型轻量化已成为突破BIM应用瓶颈的核心技术方向。

“如鄂州花湖机场，数字化模型一起步即达百万级，然后升至千万级，竣工时将达近亿级”

BIM模型轻量化的必要性
BIM轻量化不是简单的数据压缩，而是重构建筑数字资产的表达范式。其行量化主要是基于以下原因：
1.性能瓶颈
1）硬件限制：原始BIM模型包含大量冗余几何数据、未优化材质和完整施工信息，导致即使是高端工作站也难以流畅运行。例如，一个包含数百万个构件的大型综合体项目，其BIM模型文件可能超过50GB，加载时间长达数十分钟。
2）渲染压力：高精度模型在实时渲染时对GPU和CPU的要求极高，普通设备难以承受，导致卡顿、崩溃等问题频发。

2.协作困境
1）跨平台兼容性：传统BIM文件格式（如RVT、NWD）在跨平台共享时存在兼容性问题，不同软件之间的数据交换效率低下。
2）协同效率：在大型项目中，多专业、多团队的协同作业需要频繁的模型共享和更新，原始BIM模型的体积和复杂度严重影响了协同效率。
3.移动端需求
1）施工现场应用：施工现场通过手机/平板查看模型的需求激增，但原生BIM软件缺乏移动端支持，轻量化模型成为移动端应用的唯一选择。
2）实时交互：移动设备需要快速加载和流畅交互的模型，轻量化处理能够显著提升移动端的使用体验。


轻量化核心技术路径
BIM轻量化的实现主要经过以下路径：
1.几何数据优化
1）参数化构件简化：将Revit族文件转换为轻量级参数化对象，保留逻辑关系但减少细分面数。例如，将复杂的门窗族简化为基本几何体，同时保留其开启方向和尺寸参数。
2）LOD分级处理：依据应用场景动态调整模型细节层级。例如，在初步设计阶段使用低细节模型，在施工阶段使用高细节模型。
3）三角面片优化：通过Mesh简化算法将高精度曲面转换为低多边形网格。常用的算法包括Quadric Error Metrics（QEM）和Edge Collapse。

2.非几何数据重构
1）独立属性数据库：建立独立属性数据库，将材料参数、设备信息等与几何模型解耦。例如，将设备的型号、生产厂家、安装日期等信息存储在独立的数据库中，通过唯一标识符（UUID）与几何模型关联。
2）元数据存储：采用JSON/XML格式存储元数据，通过UUID实现与模型构件的动态关联。这种方式不仅减少了模型文件的体积，还提高了数据的可读性和可维护性。
3.可视化渲染革新
1）WebGL技术：应用WebGL技术实现浏览器端直接渲染，无需安装任何插件或软件。WebGL基于OpenGL ES标准，能够在浏览器中实现硬件加速的3D图形渲染。
2）渐进式加载策略：开发渐进式加载策略，优先加载视口范围内构件。例如，在用户浏览模型时，系统动态加载当前可见区域的模型数据，减少初始加载时间。
3）实例化渲染技术：采用实例化渲染技术处理重复构件。例如，在高层建筑中，标准层的墙、柱、梁等构件可以通过实例化渲染技术大幅减少渲染开销。
4.格式转化与压缩
1）标准格式转换：将IFC格式转换为GLTF/3D Tiles等轻量级格式。GLTF是一种开放的3D模型传输格式，支持高效的压缩和渲染；3D Tiles则专为大规模地理空间数据设计，支持分块加载和LOD控制。
2）压缩库应用：应用Draco、Meshopt等开源压缩库对模型数据进行压缩。Draco是Google开发的开源压缩库，支持几何和顶点数据的压缩；Meshopt则专注于网格数据的优化。
3）纹理贴图优化：将传统的PNG/JPG纹理贴图转换为KTX2/Basis Universal等GPU友好格式。KTX2是一种支持GPU直接读取的纹理格式，能够显著提升渲染效率；Basis Universal则是一种高效的纹理压缩格式，支持多种平台和设备。


轻量化实施策略
BIM轻量化需要经过以下阶段：
1.阶段化处理流程
设计阶段：建立轻量化标准（最大面数/材质数量等）。例如，规定每个构件的最大面数不超过1000个，材质数量不超过5种。
导出阶段：通过插件自动执行几何简化。Autodesk Forge提供了丰富的API和工具，支持BIM模型的自动化轻量化处理。
运维阶段：搭建轻量化模型管理平台（如EIM轻量化引擎）。这些平台提供了模型上传、转换、查看和协作的一体化解决方案。

2.关键技术指标
1）压缩率：常规项目可达85%-95%。例如，一个50GB的原始BIM模型经过轻量化处理后，文件体积可以缩小到2.5GB-7.5GB。
2）加载速度：100MB模型在Web端加载时间≤3s。通过渐进式加载和实例化渲染技术，轻量化模型能够在几秒钟内完成加载。
3）信息完整度：保留关键属性字段及拓扑关系。例如，设备的型号、生产厂家、安装日期等信息在轻量化过程中不会丢失。


BIM模型轻量化一体化解决方案
为了实现BIM模型的快速轻量化，可以利用EIM轻量化引擎，实现模型的上传、、转化、查看等功能。
EIM（Engineering Information Modeling），是一个专注于解决建筑数据管理与复用问题的PaaS云平台。它对外提供三维建筑模型解析与Web可视化、建筑全生命周期数据管理、建筑数据与地理信息数据融合等服务。
作为专业级的建筑数据管理与应用的底层开发平台，EIM 实现将现实世界的物理建筑物映射到虚拟世界形成“数字孪生”，使建筑形成自包含、自展示、自服务能力，帮助用户快速应对复杂的业务场景需求。

软件结构

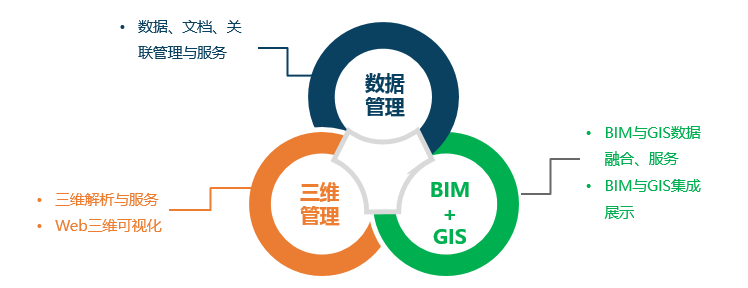

EIM 包括数据管理、三维管理、BIM+GIS管理三大板块：

1.数据管理
为BIM提供一个标准的数据管理方式，通过自定义业务数据模型及标准化的数据访问接口实现文档、项目、设计数据、进度、设备、沟通、组织、人员与权限等建筑数据全生命周期管理。
2.三维管理
包括EIM3D三维处理引擎以及三维可视化引擎，提供从模型上传、解析到前端渲染的三维可视化一站式服务，具有IFC、Revit、iModel、OBJ、DAE、FBX 等国际通用的BIM模型以及常见的 DWG 二维图纸的解析服务，形成一套完整的模型构件数据库，并支持在 PC 端和移动端的三维展示以及互动操作，同时提供服务层 API 和 JavaScript API 支持二次开发。
3.BIM+GIS管理
作为面向BIM+GIS的数据管理和应用开发平台，集成GIS场景与BIM模型完整的数据，实现室内室外、地上地下的一体化浏览。

软件核心技术
EIM 具有以下三个核心技术：
1.EIM3D 三维引擎
EIM3D 三维引擎提供 BIM 模型后台处理计算服务和前端模型及数据展示服务，它一方面将各软件厂商封闭的 BIM 数据格式开放化，另一方面为建筑全过程信息、决策等系统的开发者和庞大的建筑标准体系之间建立桥梁，降低软件开发者进入建筑领域知识的门槛。
通过对国际、国内常见民用和工业建筑模型格式的支持，EIM3D 将 BIM 中的几何数据转换为大多数软件支持的三角面格式，以构件为粒度融合属性数据，最终向开发者提供 RESTful 形式的数据接口 API 及三维模型浏览组件，降低了开发者对繁杂的建筑及各类模型格式等知识的理解，也降低了开发者对建筑三维可视化的要求。

EIM3D 通过构件互用、数据压缩、按需加载等方法，轻量化 BIM，使得常规的计算机、手机、Pad 等都能通过支持 WebGL 的浏览器在线查阅 BIM，大大降低了对BIM使用的软、硬件需求。

2.数据平台
EIM 具有一个强大的数据平台，它由一个建筑数据库和一种可配置的数据模型组成。
1）建筑数据库
由于三维图形的数据存储格式繁多、单组件数据量较小而整个图形数据量较大的特点，因此关系型数据库难以胜任。为了满足建筑数据库复杂、易变的数据结构存储要求，我司研发了EIM 建筑数据库——多模数据库，用于解决不同种类建筑数据，如三维几何数据、文档、结构化数据和关系型数据的存储和管理问题，自由的实现个性化定制需求。
EIM 建筑数据库支持灵活的数据结构存储方式，并可以混合使用。与传统的关系型数据库相比，EIM 建筑数据库对三维几何数据的处理速度更快；与文档型数据库比较，它占用的存储空间更少。

EIM 建筑数据库支持类似 SQL 的 AQL 查询语言，实现对数据的快速查询，简单易用。同时，它还内置了可扩展的建筑工程领域数据模型及基础API。
2）可配置的数据模型
EIM 内嵌了一套建筑工程领域的通用数据模型及 API，允许用户对数据模型进行客户化定义，并提供了一套定义数据的方法。基于 EIM 定义数据的规则，用户可以任意扩展成符合自己需求的数据模型，包括对象类、关系类、属性等的个性化配置，以满足不同类型应用程序的开发要求。

EIM 目前包含两类服务，即数据接口服务和业务服务。数据接口服务主要负责对外提供各类结构化、非结构化数据存取的通用接口；业务服务主要对外提供EIM特定业务组件接口。
3.BIM+GIS融合
EIM 的 BIM+GIS 融合技术能够构建智慧城市所需最基础最核心的城市基础数据库，作为城市各类智慧信息接入和承载平台。EIM 提供多源二、三维 GIS 数据及 BIM 模型的上传、解析、数据集成、浏览交互和管理，通过空间位置将 BIM 精细数据与 GIS 大场景数据无缝集成，实现浏览器上室内室外、地上地下一体化的浏览和交互。EIM 支持用户在线一站式的快速组织各类数据，搭建 BIM+GIS 基础应用。


软件详情：EIM数字孪生软件 | BIM+GIS轻量化引擎

BIM轻量化不仅仅是技术上的优化，更是建筑行业数字化转型的必经之路。随着WebGPU、5G等新技术普及，轻量化模型将成为连接BIM与元宇宙、智能建造的核心枢纽。未来的建筑数字化，必将在"轻"与"精"的平衡中实现质的飞跃。
