变电站怎么进行数字化设计？

随着信息化建设在工程领域的浪潮不断汹涌，三维数字化设计已经不再是一种趋势，而是一种未来，它深入到了每个工程设计人员的日常工作中。三维设计、协同工作、数字化移交等，这些过去觉得不可能实现的概念，正在变成现代工程设计的核心技术。

在变电领域，面对层出不穷的新技术，我们又该如何进行数字化设计？下面，我们一起来看下，变电领域会遇到哪些难题。



变电领域 数字化设计难题

1.数字化电网要求

建设数字化智能电网的主要技术手段是信息化。即在现有物理电网的基础上建立相应的信息网，以全面提高电网的智能化。电网的信息化使得设计的数字化成为必然。目前，数字化设计正逐渐成为电力行业设计技术的准入门槛。



2.电网设计技术难度增加

电网的复杂程度不断增加。随着信息化技术的发展，BIM、5G、物联网等新技术和新电网建设方案的不断出现，以翻改旧工程为主的方式已经不能满足需要，需要更加精细化设计手段。

3.设计效率的限制

传统设计模式下，变电站设计方法效率低下，容易引发重复工作。由于没有一个协作的设计流程，每个设计专业（场地、结构、模型和电气）都必须为自己单独创建变电站模型，从而导致了设计不一致、冲突问题及返工现象。此外，该工作流还使得设计团队无法向施工方提供一个全面的变电站模型。



变电站的整体设计工作是由多专业相互协同完成的，多专业协同设计能减少用于沟通的时间，从而提高沟通的精确度，解决提高设计效率过程中至关重要的瓶颈问题。

4.变电设计水平提升的要求

从变电项目的全生命周期管理的角度看，设计过程就是工程信息建立的过程，其信息将作用于采购、施工、运行、资产管理等全生命周期。也就是说“设计是电网信息的源头”。现有的以二维图纸为表达形式的模式，与以数据库为核心的电网信息化系统很难对接。只有作为源头的设计行业率先实现信息化设计，才能为整个电网的信息化提供强劲的数字化引擎。



变电领域 数字化设计解决方案

·对于新电站

OpenUtilities Substation 一款用于智能化变电站电气和模型设计的集成软件产品，为智能变电站模型的创建提供支持。通过互相连接和交叉参考的三维和电气原理图纸，避免返工、减少错误并增强协作。通过自动错误检查、物料清单和自动提取施工图，获取最佳实践并强制执行标准。

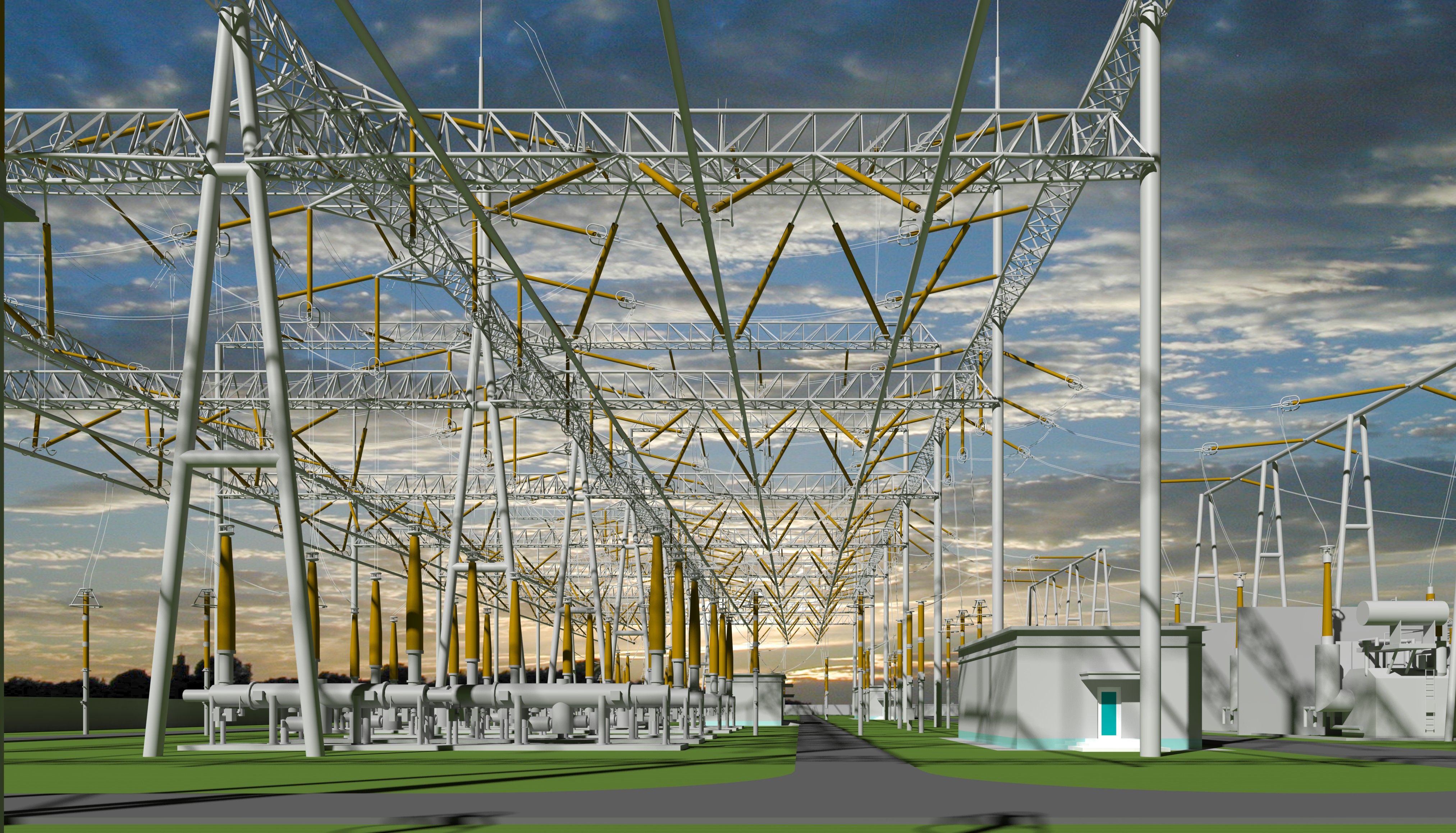

利用OpenUtilities Substation，设计单位可以从智能对象数据库中轻松地创建智能三维变电站模型，利用模型来生成、创建、关联和保持二维工程图、电路原理图和报告之间的一致性。当您的项目从设计阶段进入后续阶段时，可以实现效率最大化，并通过分享所制作的三维模型来加快施工速度和改善运营。



OpenUtilities Substation软件优势：

1.设计变电站物理布局：使用内置三维工具完成接地网设计以及防雷保护装置设计，自动分析导线弧垂、分裂间距和碰撞检测校验等；

2.设计变电站保护和控制：借助放置或移除符号时可自动中断和恢复的线路来加速设计；

3.估算变电站材料：借助三维设备和电气符号的详细数据库，自动创建报告和材料清单，部件数据库为每个三维对象和电气符号提供相关的详细组件数据；

4.生成变电站建设交付成果：通过三维变电站模型自动生成二维施工工程图。

软件详情：OpenUtilities Substation 变电站设计软件 | 智能化变电站电气设计系统

·对于旧电站

我们可以用点云解决方案对旧的变电站进行扫描，利用Trimble X9 三维激光扫描系统进行激光扫描，再转换成智能模型放到OpenUtilities Substation中，然后跟智能电网进行对接。

Trimble X9 是一款面向测量、建筑和工程专业人士的新型多功能现实捕捉高速三维激光扫描系统。它基于Trimble成熟的激光扫描技术，拥有 Trimble X-Drive 等创新技术进行自动校准、测量级自动调平和用于地理配准的激光指示器，旨在提高性能以适应更多严苛的工作环境。



Trimble X9 是在业界久经考验的 Trimble X7 的基础上进行了扩展开发，提供了更远的测程、更高的精度、更短的扫描时间和更出色的灵敏度，从而优化了扫描结果并提高了生产力。

先进的处理器和高性能激光器提高了所有扫描的灵敏度，使X9的捕捉黑暗或反光表面的能力首屈一指！新的中心单元设计改善了信号传输，提高了扫描质量。

扫描仪详情：Trimble X9 三维激光扫描系统

如果您有变电站设计项目需求，或对OpenUtilities Substation 变电站设计软件/Trimble X9 三维激光扫描系统感兴趣，有采购需求，欢迎联系我们：18122393143。
