370公里高铁BIM实战：牡佳线如何用CATIA解决“路桥接不上”的世纪难题？

2026/07/24

传统铁路设计中，路做路的，桥做桥的，设计人员自己都搞不清交付了几个文件。路桥能不能接上？不知道。施工方拿到一堆零散模型拼来拼去，拼着拼着连自己都不清楚是第几版了。这就是基建行业延续多年的“文件满天飞”式协作。

一号工程
艾三维-达索CATIA2

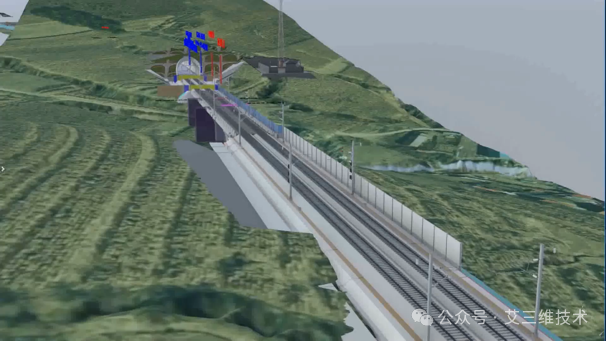

牡佳高铁，全长371.6公里，总投资378亿元，连接牡丹江与佳木斯，设计时速250公里，是我国最东端严寒地区高速铁路。它也是国铁集团指定的“智慧高铁”项目之一，全球铁路行业规模最大的实战型BIM应用。

怎么破局
艾三维-达索CATIA3

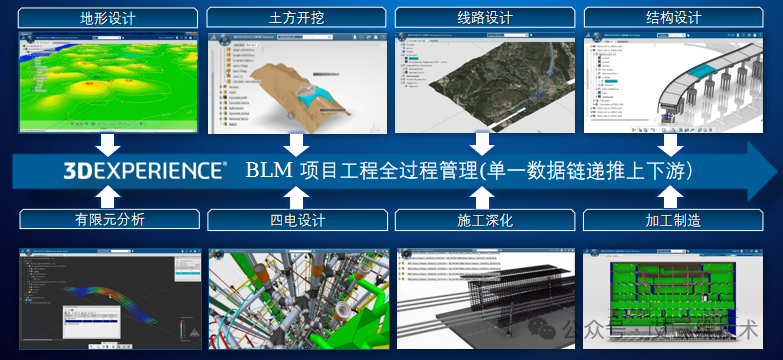

中国铁路设计集团选择达索系统3DEXPERIENCE平台，CATIA负责三维BIM建模，ENOVIA负责协同管理。全线涉及线路、路基、桥梁、隧道、站场、轨道、站房、四电等十几个专业。CATIA的自顶向下结构树将工程层层分解至最小构件，所有专业数据汇总在同一结构树上，一个专业改了，关联专业自动同步，不再“路桥两张皮”。

两个关键动作
艾三维-达索CATIA4

一是标准先行。团队借助达索系统预置了中国铁路BIM数据存储标准CR-IFC和分类编码标准CR-IFD，通过EKL脚本将设计参数与构件属性自动关联，属性值自动生成。
艾三维-达索CATIA5

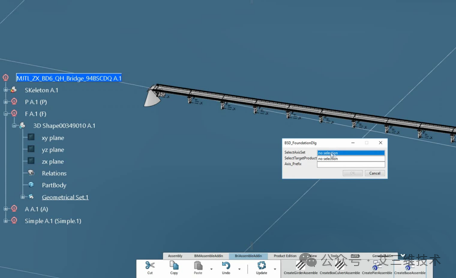

二是二次开发。用C++进行CAA二次开发，连续梁、桥墩等重复性建模工作交给计算机批量完成。

施工见真章
艾三维-达索CATIA6

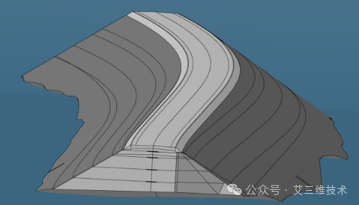

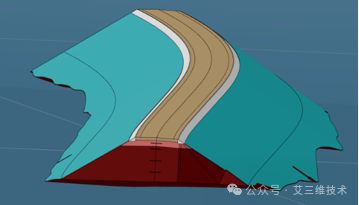

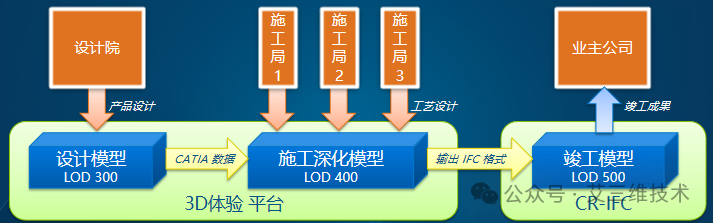

设计平台与施工协同平台分离部署，设计院清理模型后发布到施工端，既保护知识产权又保障数据同步。10个标段、9个工程局全部基于CATIA模型做施工深化。隧道洞口排水系统通过模型与地形曲面的布尔运算优化，解决了二维设计无法发现的汇水问题；128米简支拱桥通过模型快速排查所有碰撞点，放样精度大幅提升。

成果说话
艾三维-达索CATIA8

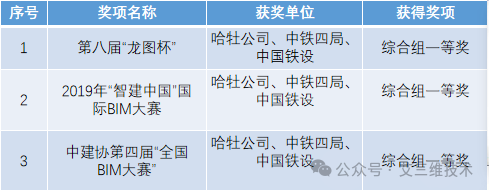

该项目获得第八届“龙图杯”综合组一等奖、施工组一等奖，2019年“智建中国”国际BIM大赛综合组一等奖，2018年buildingSMART国际BIM大赛特别奖等多个奖项。

一点启示
艾三维-达索CATIA9

从“文件满天飞”到“单一数据源”，从“路桥接不上”到“全专业协同”，牡佳高铁用370公里证明：CATIA不止是设计工具，更是贯穿铁路全生命周期的数字孪生底座。对于正在做数字化转型的基础设施企业，这个案例值得细看。

〈〉
