湫坡头（陕甘界）至旬邑公路（以下简称本项目）是国家高速公路银百线（G69）陕西境段的重要组成部分，是咸（阳）旬（邑）高速向北的继续延伸，与甘肃省规划的甜水堡至罗儿沟圈高速公路相接。项目对陕甘宁革命老区经济振兴，国家和陕西省高速公路网完善，区域优势资源开 发以及红色旅游资源开发均具有十分积极的促进作用。

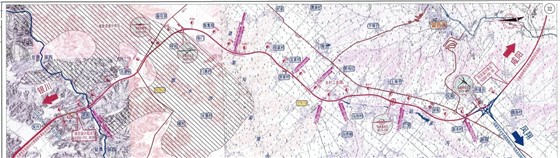

本项目路线起于甘肃境内正宁县花园村以北，支党河特大桥甘肃岸桥头（右幅K295+761）与银百线甜水堡经庆城至永和高速公路顺接（=甘肃段右幅K295+760.831），终点位于陕西境内旬邑县赤道社区西南侧与已建银百线咸旬高速路相接，并通过终点赤道枢纽立交与G3511荷宝线旬邑至凤翔段高速公路相接，路线全长24.939公里。
项目BIM建模
项目包含的BIM模型内容包含：
1.实景模型：实景航拍及模型
2.桥梁建模：支党河特大桥、梁渠沟大桥、太村产业园1-4号桥、文家村中桥、 新丰桥、 于家沟畔桥、 老虎渠 ， 甜水沟桥，15座天桥分离式立交两座
3.交叉工程建模：赤道枢纽立交道路，6座匝道桥（BK0+768.49匝道桥，CK0+546匝道桥，CK0+789.5匝道桥，CK1+001.59匝道桥，DK0+530.2匝道桥，FK0+574.94匝道桥），湫坡头立交道路，一座匝道桥（E匝道桥）
4.道路工程：DTM 模型，路线建模，施工便道建模，主路道路，主路防撞护栏，主路以及匝道标线。
5.涵洞，通道部分：30处涵洞，20处通道
6.土建模型：第七册第三册-综合楼，第七册第四册-机修间，第七册第四册-加油站，第七册第四册-设施配套房， 第七册第四册-宿舍楼。
7.钢筋部分建模：支党河特大桥，梁渠沟大桥
1.道路BIM建模
使用Bentley的OpenRoads Designer软件，创建道路路基纵断面和横断面，建成道路模型。

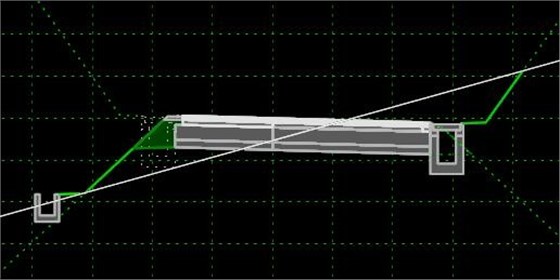

（匝道路基横断面）

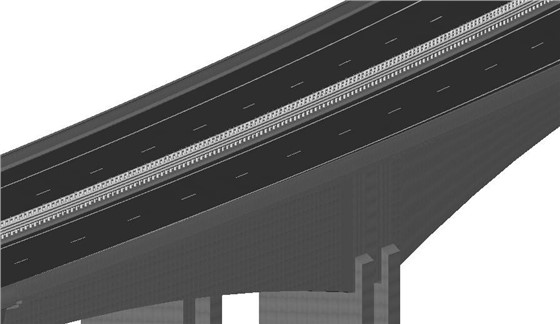

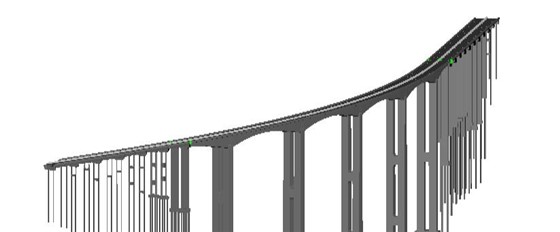

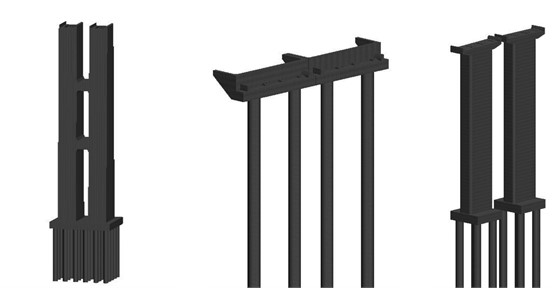

2.桥梁BIM建模
使用Bentley的MicroStation 、PowerCivil 、OpenBridge Modeler软件，建成三维桥梁模型。
3.粱渠沟波纹钢腹板模型
使用Bentley的ProStructure、MicroStation软件，建成的粱渠沟波纹钢腹板模型。
4.钢箱梁模型建立
钢箱梁模型构件数量多、结构形式复杂、模型信息庞大，利用MS面拉伸成实体后逐步逐层的进行剪切和修改。

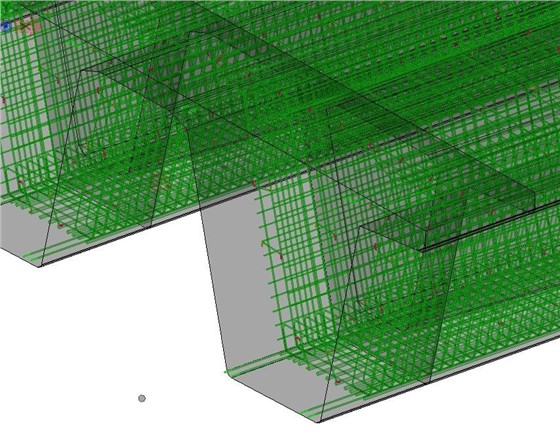

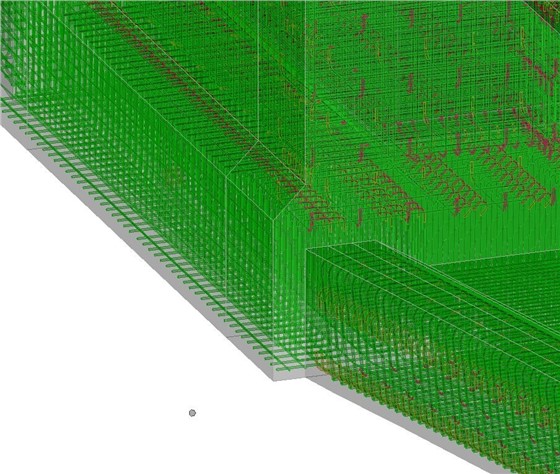

5.桥梁钢筋
使用Bentley的ProStructure、MicroStation软件，建成桥梁钢筋。

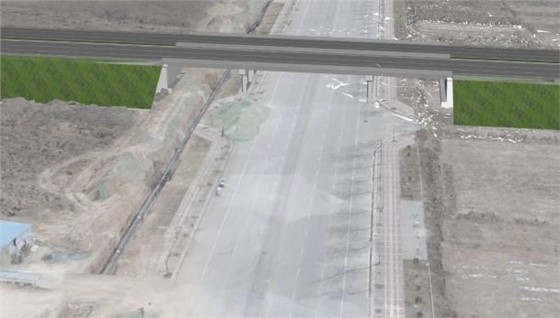

6.实景模型
使用Bentley的ContextCapture Master（主模块）、ContextCapture Engine（任务模块）、ContextCapture Viewer（轻量级可视化模块）、MicroStation软件，建成实景模型。
7.三维渲染模型
通过三维渲染，能够结合实景还原现场施工环境，模拟展现项目成品效果。
（赤道立交）

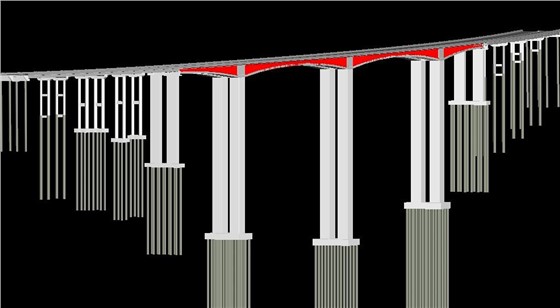

（支党河大桥模型）
（粱渠沟特大桥模型）

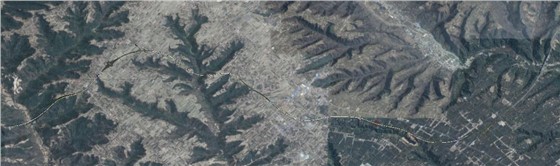

（三维渲染整体模型）
BIM建模应用

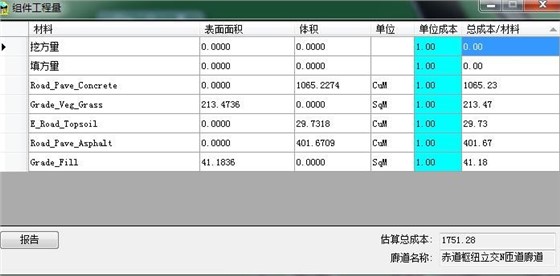

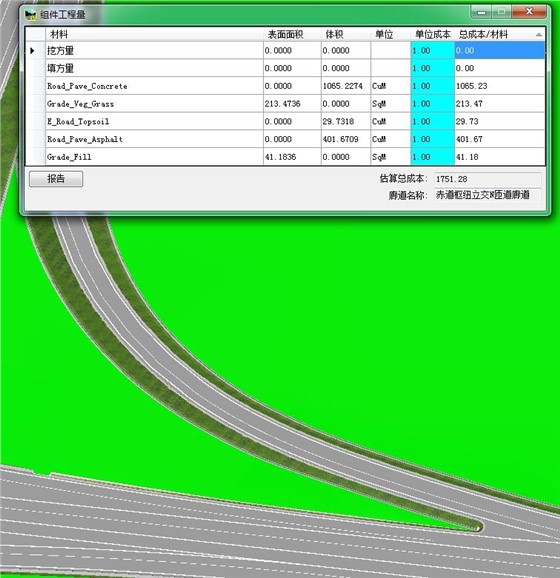

1.工程量统计
项目完成建模后，可以通过软件快速提取模型中任意部分的工程量，节约计量员时间，大幅度提高工程量统计的效率。
2.图纸问题
完成建模后，可以快速的发现设计图纸中的问题。

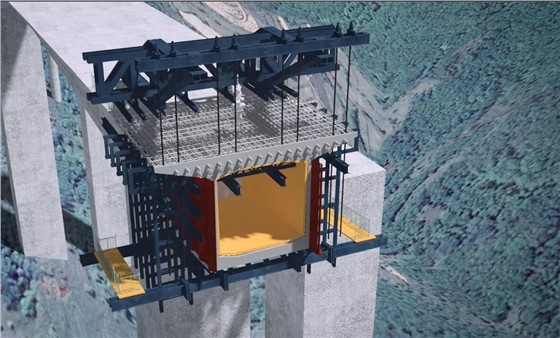

3.施工模拟
项目通过施工模拟，按照施工方案建立模型，与桥梁模型配合使用，导入时间进度，可检测模型之间的碰撞信息。
项目管理
1.项目管理平台

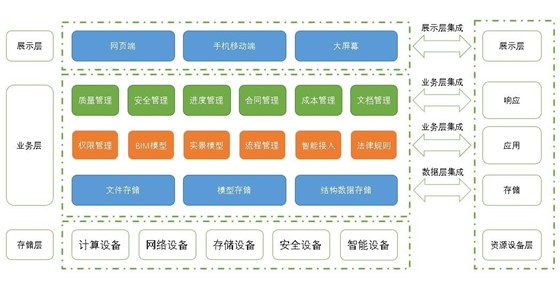

（平台架构图）
（平台页面）

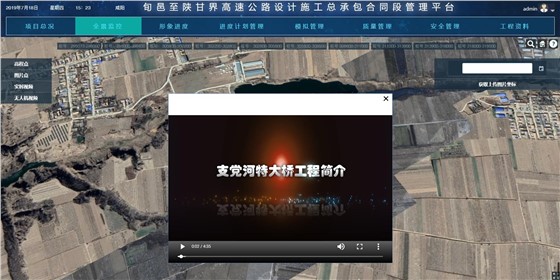

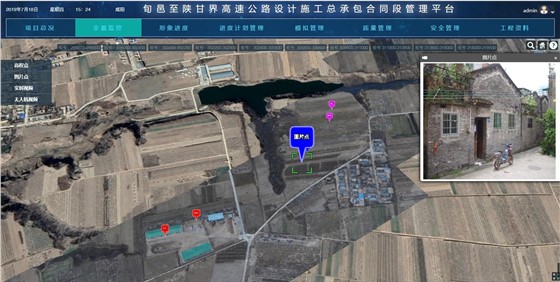

2.全景监控
全景监控价值：
·实景模型+地图模型：以大地坐标系为基准，集成谷歌地图信息，后台包含GIS信息数据，可以随时更新项目的情况。
·挂接附属信息：通过图片、文字、坐标、视频、摄像头等方式呈现现场状况，对于项目有直观认识，无需去到现场。
全景监控视频功能价值：
预演施工过程：提前在软件中预演施工过程，发现问题，解决问题，并且改进技术，在最大程度上保证施工顺利进行。
施工方案挂接平台：将施工方案模拟视频通过链接形式挂接到平台，现场通过浏览平台及时了解查看。

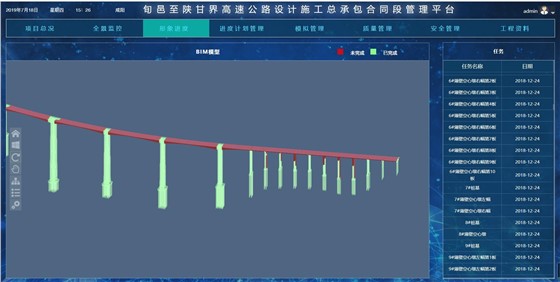

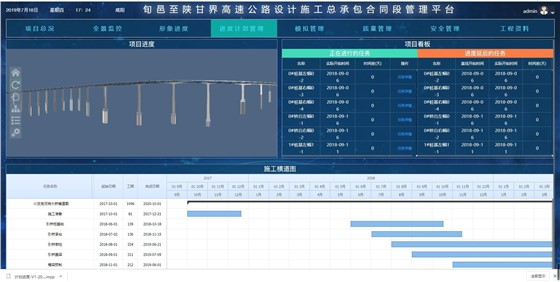

3.进度管理
进度管理价值：
·及时发现滞后问题，并且进行讨论分析，解决现场信息不够对称的问题， 对工期做到精确有效的把控和优化。
·施工进度计划挂接数据模型，资源合理匹配，判断施工组织计划是否合理。
·平台通过进度管理，及时发现多起进度滞后事件，节约大量的汇报以及内部工作时，减少人员投入。
4.质量管理
质量管理价值：通过全过程、精细化的质量管理体系，随时发现并对问题进行解决，减少现场问题处理不及时，影响工期。

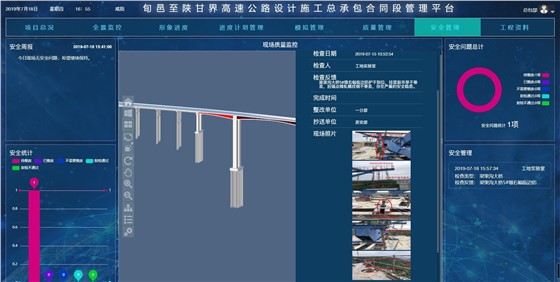

5.安全管理
安全管理能价值：通过全过程、精细化的安全管理体系，植入现场数据，数字化预警系统，从根源上杜绝安全事故发生。

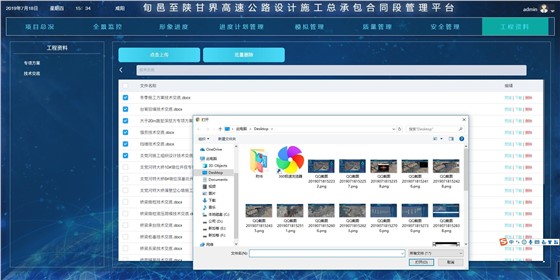

6.工程资料
工程资料价值：
·文档管理和记录：企业标准、规范、台账、变更、会审；施工文档、方案、组织设计。过程文档记录，历史资料追溯。
·文档权限与协调：项目参与方文件夹权限设置。参与方内部部门文件夹权限设置。协同相关参与方的文档管理。
7.其他功能

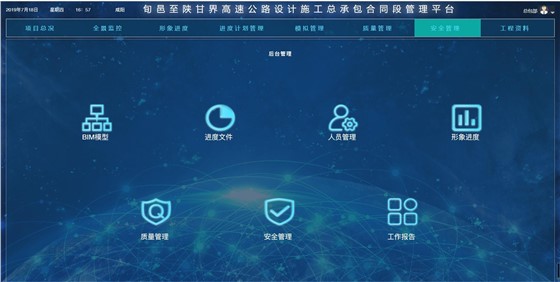

（后台管理）

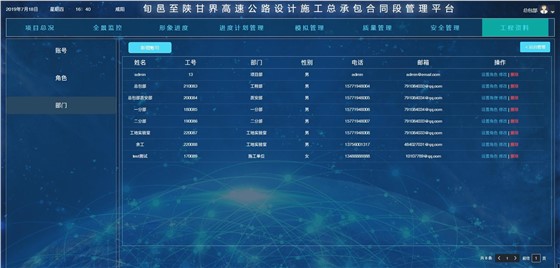

（人员权限管理）

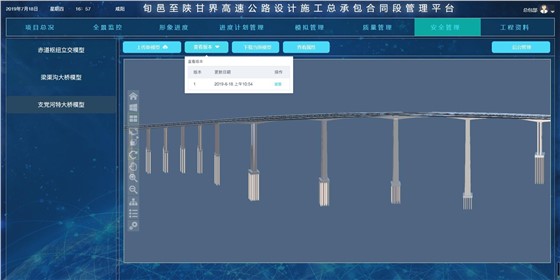

（模型管理）

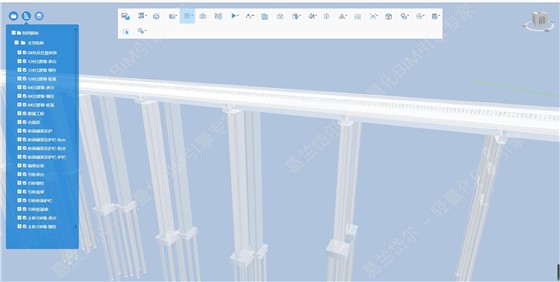

（模型详细信息查询）

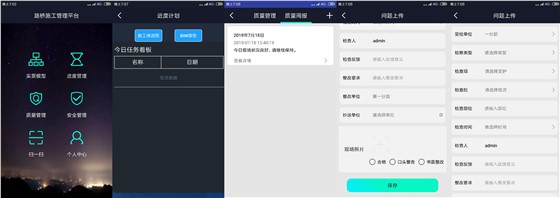

（移动app）
