项目简介
航站楼布局
本期航站楼区位于跑到东侧，总用面积（不含远期预留其用地）为86.80亩， 运期航站区向南侧发展。本期客机坪新建8个机位，均为C类，其中4 个机位为廊桥机位。 航站楼采用前列式布局，为两层建筑，面向机坪布置。本期占地面积约为 8039 平方米，建筑面积约为 12845 平方米，停车场位于航站楼前，采用地面停车形式，场区内交通流线设计成单向循环运行方式，航站区道路与工作区道路接。
韶关机场鸟瞰图
工作区布局
工作区总用地面积（不含油库及远期预留用地）74.34亩，规划区内主要包括综合业务楼、综合保障楼、综合工作用房、消防救援站、货运库房、道口、中心变电站、供水站、污水处理站、垃圾站。
韶关机场航站区工作区
BIM技术应用背景
随着项目规模的不断扩张和复杂性的显著提升，传统设计模式已难以胜任跨越多专业的庞大项目需求。在面临紧迫工期的项目中，图纸说明不一致、设计内容相互冲突以及工程数量核算错误等弊端频发，这些问题在设计阶段即已埋下隐患，导致工期延误、设计成果质量不达标。进入施工阶段后，这些问题轻则引发设计变更，重则直接干扰工程进度，甚至诱发连锁反应，严重侵害了项目各参与方的切身利益。
而采用BIM技术构建的3D可视化模型，则为设计师们提供了一个前所未有的虚拟建造环境。在这个环境中，工程师们能够以前所未有的精确度、细致度和表现力来模拟建造过程，极大地提升了设计的准确性和效率。BIM技术的应用不仅显著节省了人力资源，还通过其强大的协同设计功能，促进了设计团队之间的沟通与合作，从而进一步提升了设计成果的质量，为项目的顺利实施奠定了坚实基础。
BIM模型展示

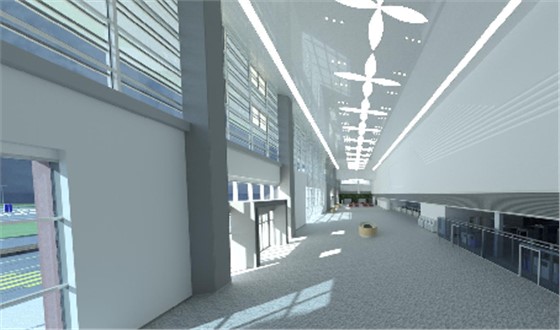

1.航站楼值机大厅

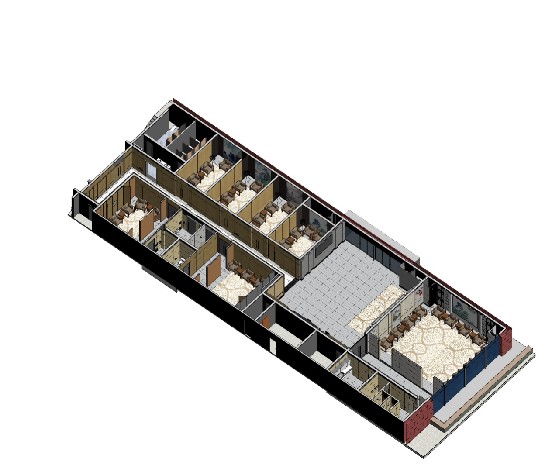

2.VIP贵宾区装修模型
BIM技术应用
1.专业族库创建

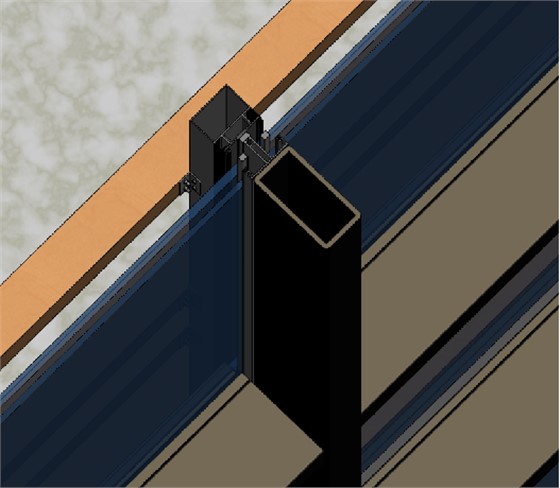

在BIM建模过程中，创建了各种各样的族，随着项目的进行，建立了一个专业的族库。
2.倾斜摄影真实再现

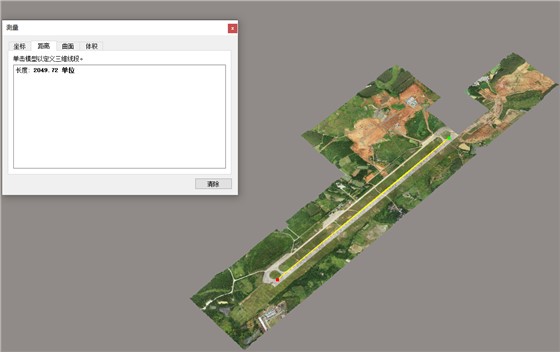

1）倾斜摄影技术：利用Bentley软件和无人机倾斜摄影技术可以全自动、高效率、高精度、高精细的构建地表全要素三维模型。
通过无人机拍摄的整体、局部照片，可节省人工，比实地拍摄快捷方便；因为照片质量高清、记录真实，所以可以作为工程资料留底、宣传工作素材等。
2）实景模型与建筑模型的结合：
整体建筑模型与实景模型结合

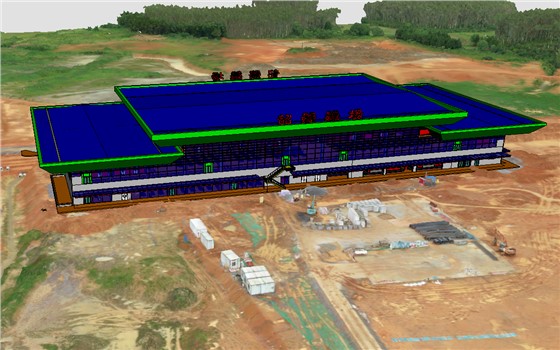

航站楼模型与实景模型结合
航站楼底板结构复杂，沉降区域以及结构加腋样式众多，土方开挖较困难。
运用BIM技术根据设计图纸建模，查找图纸问题，反馈设计问题后，进行模型深化，再利用BIM的可以出图性，生成图纸指导现场施工。

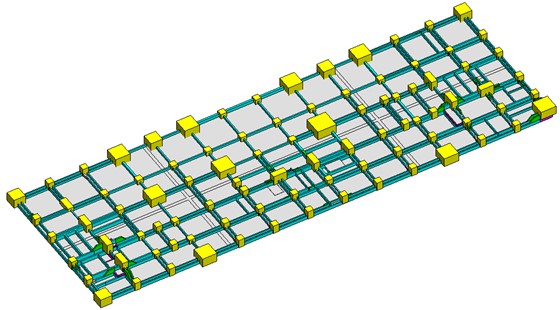

航站楼基础模型

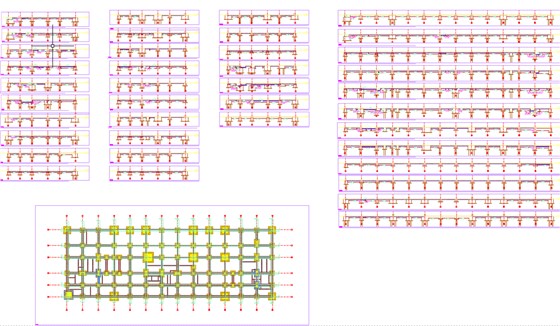

航站楼底板剖面图

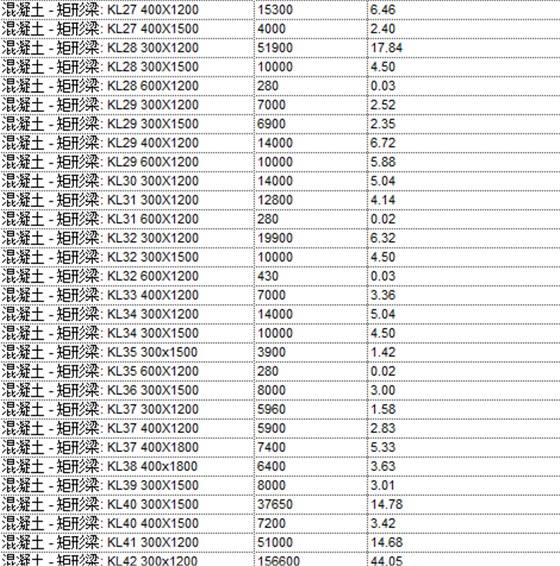

基于BIM数据库的创建，通过建立关联数据库，可以准确快速计算工程量，提升施工预算的精精度与效率。

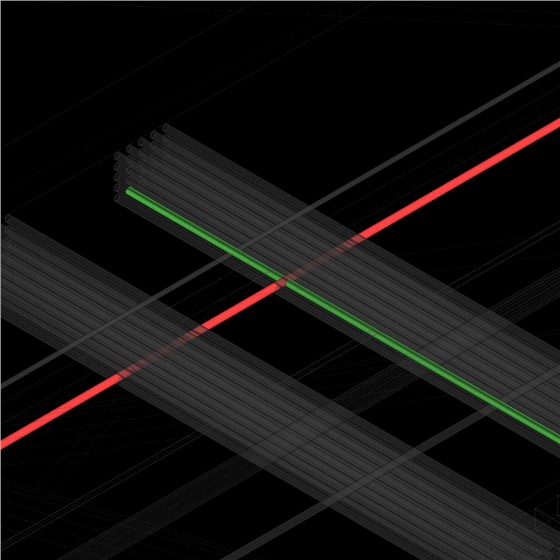

基于BIM技术创建三维管道模型，校核正确坐标以及标高，运用NavisWorks软件进行管线碰撞检查，及时反馈设计，避免二次施工，节省成本，影响工期。
6.钢筋建模

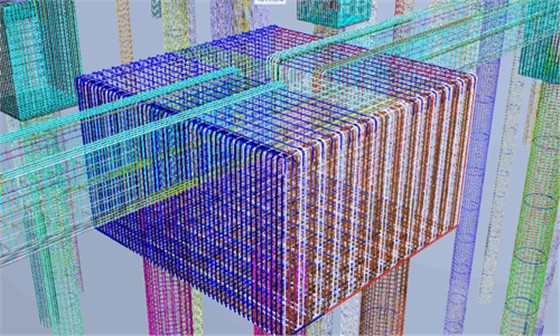

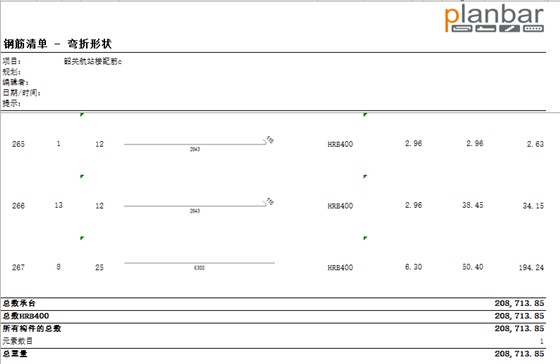

在钢筋的平法和规范的基础上，利用 Planbar软件进行钢筋建模，直观的体现钢筋形状，并全方位的观察构件中钢筋的空间关系；通过软件的内置的的功能可以一键导出以Excel表格形式导出工程量统计 。
7.施工场地布置
利用BIM的三维属性，提前查看场地布置的效果；准确得到道路的位置、宽度及路口设置；以及构件堆场、塔吊、吊车等动力设备与建筑物的三维空间位置；形象展示场地布置情况，并可以进行虚拟漫游等展示。
8.施工进度模拟

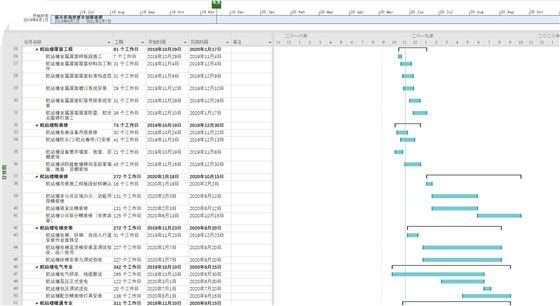

通过施工方的总进度计划、二级进度计划、周进度进度计划和日常工作流程编制后再结合模型数据、工程量的来预估工作时间及各个工序之间的逻辑关系。
BIM应用效益
1.管理效益
1）方案优化：基于BIM模型，深化施工方案、实现精细化管理、提质增效、节省施工管理成本。
2）人员培养：提高现场施工效率，促进安全管控，也培养了公司BIM人才的成长和项目经验积累。
3）材料节约：基于BIM模型，提高所需工程量提取效率及准确度。改变传统模式，折合系数，缩短工期，节省材料，降低施工成本。
4）图纸优化：模型设计、图纸深化、土建、机电优化。提前在模型中对发现的问题进行优化，避免施工出现返工或者修改，省时省力，节约成本，提高效率。
1）提高工作效率，大大降低时间消耗：在工程量计算与施工方案优化两大方面，提高工作效率，节省时间。
2）提高经济效益：数据真实准确，能及时统计成本进行分析并有效掌控。
3）减少各种资源消耗：利用碰撞检查及三维可视化，大大优化结构施工，减少返工，降低过程中大量材料的浪费。
4）方便业主管理项目：通过三维模型和施工模拟等，业主可以随时随地掌握项目的进度和情况，方便快捷。
5） 为争报各种奖项加分：BIM技术已被写入《建筑业10项新技术》(2017版)。
