Bentley智慧机场解决方案

OpenRoads 是 Bentley 土木工程设计产品（Geopak、Inroads、MXROAD、PowerCivil、OpenRoads Designer）的底层技术。基于此技术构建的这些产品突破了模型设计方面的束缚，在一个应用程序中同时提供了三维建模、设计阶段可视化、设计意图、信息移动性以及施工驱动的工程等诸多内容。应用 OpenRoads 技术后，可对用户在标准、交付项和历史数据方面的权益加以保护，同时还提供了信息建模功能以构建智能化的基础设施。

基于OpenRoads技术之上支持二次开发工作，可以根据实际的不同需求定制开发满足本行业、本公司的特殊需求，进而实现解决方案高效、准确促进生产的目标。

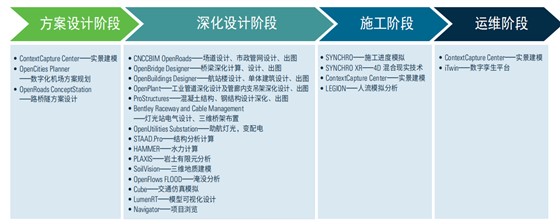

3、工作流程

机场解决方案主要包含方案设计、深化设计，施工和运维阶段：

• 方案设计阶段包含实景模型的引入、设计数据的利用、建筑单体模型创建、航站楼模型创建、路桥概念设计模型的创建、管廊模型的创建及附属结构概念设计模型的创建、概念设计模型可视化；
• 深化设计阶段包含航站楼设计深化、建筑模型深化、场道深化设计、道路深化设计、桥梁深化设计、综合管廊深化设计、地下综合管网深化设计、 项目展示浏览以及项目可视化等。
• 施工阶段利用前期的设计数据，结合项目整体进行混合现实技术的应用，Bentley 在施工阶段引入了强大的施工管理软件SYNCHRO，应用 SYNCHRO 施工方可以轻松面对施工方案的变更，提升施工质量。

• 运维阶段 Bentley 的数字孪生服务将为业主方，咨询方提供一流的数字化服务云平台，从而实现多数据互通，多数据融合管理等，打通勘察，设计，施工，监理等多环节的信息壁垒。

4、优势和收益

优势：

• 数据格式统一、兼容性强
• 专业工具齐全
• 设计成果复用性高
• 绝对单位保证模型精确定位
• 优秀的图形平台对模型承载能力高
• 协同工作平台轻松应对多专业、多参与方的复杂项目
• 轻量化模型满足浏览、交付、展示等需求
• 移动办公工具灵活满足现场不同需求
• 全生命周期应用涵盖工程建设全周期，增加设计成果价值
• 成果模型包含地理信息，方便与 GIS 集成，满足多领域应用

• 提升效率
• 提高产值
• 减少不必要的花费
• 减少重复建模
• 减少设计修改
• 减少返工
• 提高设计质量
• 缩短设计时间

5、解决方案功能模块相关产品介绍

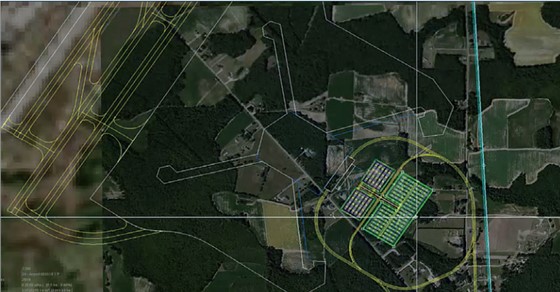

• 集成地理参考数据
• 执行自动空中三角测量 / 重建
• 采用可扩展的计算能力
• 将图像与点云结合生成更精细的模型

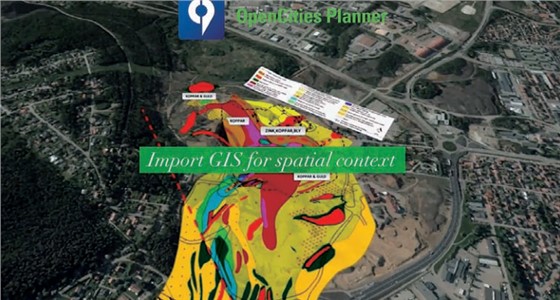

• 生成二维和三维 GIS 模型
• 生成三维 CAD 模型
• 整合位置数据
• 测量和分析模型数据
• 发布和查看支持 Web 功能的模型

• 导入 CAD、GIS 和 Web Services

• 共享项目和众包创意

• 从三维城市绘制、分析和导出

• 一切可视化

• 组装多种原始数据（地形、光栅、实景模型）

• 快速设计公路，自动根据规范创建合理线形并支持编辑

• 匝道和交叉口设计自动创建连接部并支持参数调整

• 桥梁设计与道路自动衔接且方便编辑调整

• 公路与桥梁模板方便管理编辑

• 实时统计工程量及估算造价

• 车道线和路面标线准确设计

• 附属设施（护栏、路灯及其他城市附属设施）轻松放置

• 已有专业数据导入直接得到模型

• 已有模型通过 DGN 等格式文件直接进入方案设计模型

• 实时渲染出电影级设计成果

• 工程设计数据互用流转至深化设计

CNCCBIM OpenRoads 是一款面向场地、轨道交通、桥隧、场道、雨水管道等基础设施设计的专业软件，也是土木行业的 BIM平台（内嵌 MicroStation, 可集成其他专业产品设计的模型），可为土木工程和交通运输基础设施项目的整个生命周期提供支持。

CNCCBIM OpenRoads 提供了包含完整工程信息并且所见即所得三维参数化建模功能，这些功能可与 CAD 工具、地图工具、GIS 工具以及诸如 PDF、i-Model 及超模型等业务工具完美集成，使用该软件可方便地完成整个土木工程项目的设计，并为施工、运维提供基础信息模型。CNCCBIM OpenRoads 是机场相关专业设计和交通运输机构实施 BIM 的理想平台。

• 道路三维参数化设计

• 桥梁、隧道、轨道交通等结构物的几何建模

• 场道设计、雨水和污水管网设计

• 三维真实效果及三维动态模拟

• 二维图纸和设计报告的生成与出版

• 关联设计与修改、方案比选

• 高效输出二维图纸，具备一键出图功能

• 与 ProjectWise 集成实现工程内容管理及协同设计

直接利用道路设计结果，结合桥梁组件创建桥梁与道路模型之间的关联关系，轻松管理设计变更，生成三维桥梁模型。

• 直接利用道路产品的设计成果进行桥梁设计
• 协调多专业的桥梁团队进行桥梁设计
• 创新可视化流程快速进行桥梁设计和建模
• 生成详细桥梁相关报表，创建三维和二维工程图纸
• 与详图设计程序紧密集成快捷完成详细的钢筋设计
• 利用桥梁组件间的参数关系快速响应项目变更
• 通过桥梁碰撞检测降低设计风险和项目成本
• 发布 i-Model 模型实时项目模型的交换和共享

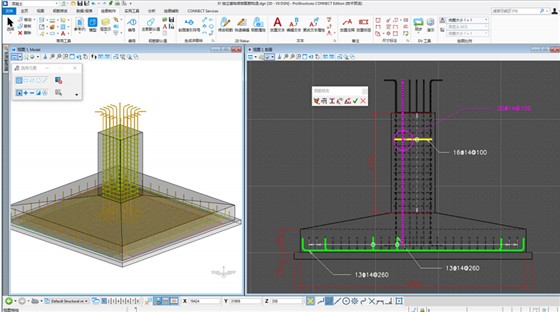

ProStructures 作为一款先进的详图软件，在实际中有着广泛的应用，ProStructures 有两个相对独立又高度集成的模块，ProSteel 和 ProConcrete。这两个模块既可以单独使用也可以结合利用，例如混凝土基础及钢结构梁柱等。

• 内置丰富的钢结构节点库
• 系统出图及统计工程量报表
• 新扩展的异形体配筋（面配筋）方便轻松针对结构配筋
• 桥梁结构配筋
• 航站楼钢结构设计

在 OpenBuildings Designer 中包含了四个模块，建筑，结构，暖通及电气，各专业最终会形成一个相互参考的多专业的建筑信息模型，而各个专业在形成各自专业模型时，都采用参数化的创建方式。这就大大方便了模型的创建与修改。提高了工作效率。例如：建筑行业的墙体、门窗、楼梯、家具、幕墙等构件可以采用参数化的创建方式。

在机场综合解决方案中，OpenBuildings Designer 承担了航站楼建筑设计，建筑单体设计等主要设计工作。

• 丰富的参数化建模模块

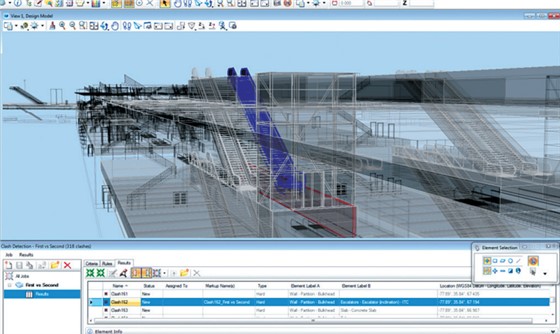

• 管线综合及管线碰撞自动侦测
• 丰富的信息交互方式
• 工程量概预算自动统计

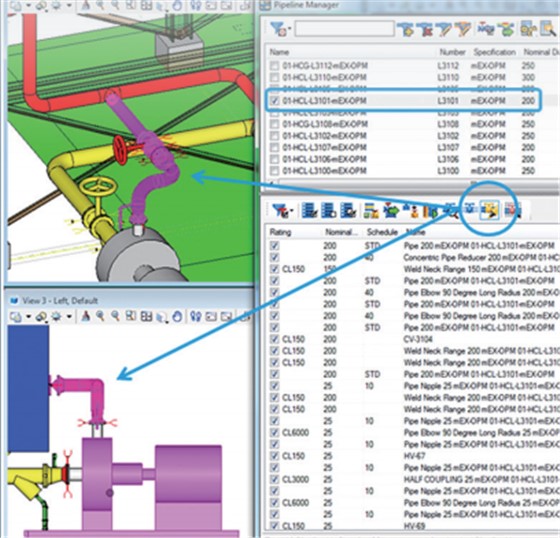

OpenPlant——压力管道设计

• 直接绘制管线，支持中心线布管的方式

• 管廊内快速布置支吊架，并计算相应工程量

• 内置丰富的管件类型，可选择，可修改，可编辑

• 自动输出管道轴测图

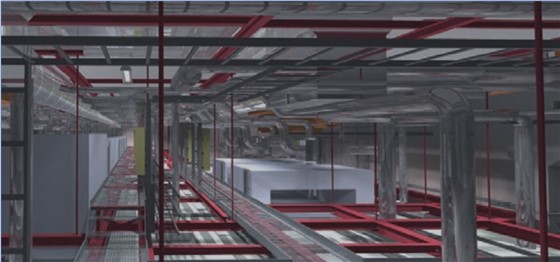

Bentley Raceway and Cable Management——灯光站电气设计、三维桥架布置

Bentley Raceway and Cable Management 是第一个也是唯一一个集成布置，走线，材料统计的系统，可节省时间和降低成本。Bentley Raceway and Cable Management 可同时设计桥架和电缆系统。可利用概念设计和详细设计的自动设计流程快速跟踪下一个项目。通过使用智能三维模型来减少碰撞，确保间距，并且得到准确的偏移来防止工程建设延期。满足通信，控制，电力电缆敷设的需求，Bentley Raceway and Cable Management 的概念设计模块支持项目计划阶段材料和空间预估。

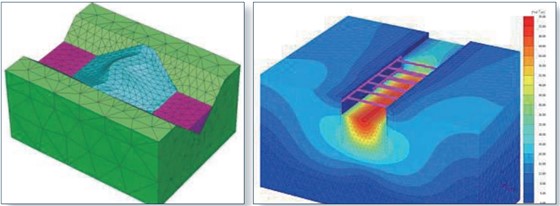

PLAXIS ——岩土工程有限元分析

PLAXIS 是一款强大的岩土有限元计算软件，现在已广泛应用于各种复杂岩土工程项目的有限元分析中，如：大型基坑与周边环境相互影响、盾构隧道施工与周边既有建筑物相互作用、大型桩筏基础（桥桩基础）与邻近基坑的相互影响、板桩码头应力变形分析、库水位骤升骤降对坝体稳定性的影响、软土地基固结排水分析、基坑降水渗流分析及完全流固耦合分析、建筑物自由振动及地震荷载作用下的动力分析、边坡开挖及加固后稳定性分析等等。

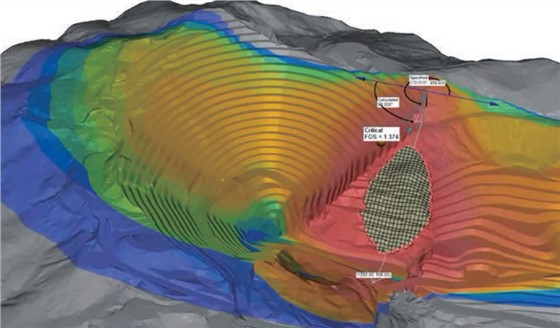

SoilVision —— 三维地质设计及分析

SoilVision是一款用户界面友好的复杂三维地质建模及可视化产品，能够处理岩土工程及水文地质数据，生成的模型能够计算其体积并高质量的输出，还可以用于岩土工程项目的计算分析。

• 地形 ( 实景、等高线 dxf、地勘 , 激光雷达 , ESRI(GIS))

• 地质分层 (钻孔数据 , gINT)

• 水位 ( 水压计 )

计算分析功能

• 三维分析 ( 包括地下水、边坡稳定、动力、污染物等 )

• 任意剖切面二维模型进行分析水位 ( 水压计 )

导入到其他设计和分析软件中（如MicroStation、PLAXIS）

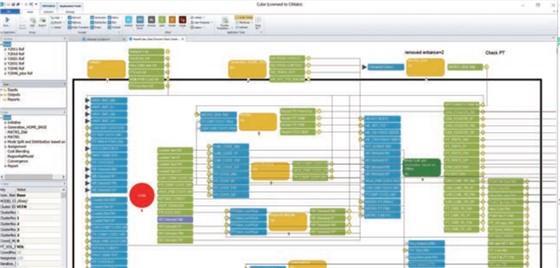

Cube——交通规划仿真

Cube 是一款功能完备的交通规划软件产品。用于交通系统综合建模中。Cube 基于强大的建模和 GIS 技术，统计报告和叙述图表以及高品质的图形和动画可以很快的给出决策所需的信息。当评估规划方案的时候，Cube 能够通过揭示关键指标来帮助用户迅速的做出明智的决策。可以完成城市及区域的交通需求预测模型，货运预测模型以及土地利用模型的建立：

• 交通影响分析

• 交通可达性分析

• 城市道路及公路交通量预测分析

• 城市轨道客流预测分析

• 评估各种交通政策的影响

• 模拟交通基础设施建设方案，运营方案以及交通政策变化的影响并进行优化

• 紧急疏散方案和策略

• 基于土地价值，交通可达性，历史趋势，各种政策预测土地利用的变化

• Dynasim 仿真系统，可以控制所有的模型参数以及仿真细节

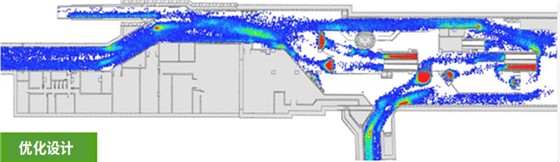

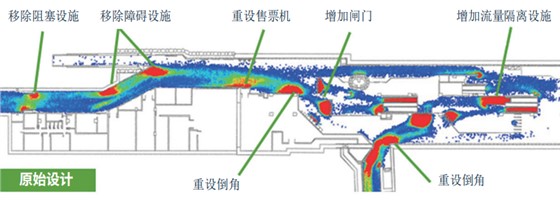

LEGION——人流模拟分析

LEGION 是一款行人仿真、人流模拟和建模软件，可通过模拟和分析铁路和地铁站、体育馆、购物中心和机场等基础设施的客流量，准确测试设计和运营或商业计划，以完善客流量、路线导航、人群管理以及安全和保障策略。通过 LEGION软件，用户可以优化空间利用，从而提高安全性、效率和收益。

SYNCHRO——施工管理

SYNCHRO 4D 施工模拟软件 是一款成熟且功能强大的软件，具有更加成熟的施工进度计划管理功能。可以为整个项目的各参与方（包括业主、建筑师、结构师、承包商、分包商、材料供应商等）提供实时共享的工程数据。工程人员可以利用SYNCHRO 4D 软件进行施工过程可视化模拟、施工进度计划安排、高级风险管理、设计变更同步、供应链管理以及造价管理。目前的 4D 工程模拟大部分是针对大型复杂工程建设及其管理开发使用的，SYNCHRO 同样提供了整合其他工程数据的能力，提供丰富形象的 4D 工程模拟。

Navigator—— 项目审阅、查询

• 查看、浏览和标记三维 i-Model 以及相关的工程图和各类文档
• 以统一方式实时收集所有现场数据，通过定制表单输入数据并将数据与项目同步
• 通过 ProjectWise 安全地访问模型和相关文件，确保拥有最新版本的项目信息
• 对模型进行沉浸式导航
• 以触控方式导航浏览项目，利用常用手势旋转、缩放和平移模型
• 可在联机或者脱机模式下工作

LumenRT——项目可视化设计

• 用动画人物和动物补充模型，移动车辆、自定义对象动画路径及对VISSIM和分段动画的支持
• 结合数字特性随季节变化添加逼真的动画植被并根据不同场景呈现水质特征和照片实感的天空
• 轻松集成 CAD 与 GIS 工作流。支持以标准三维格式导入本地设计内容
• 实时渲染出电影质感，可视化引擎平台在短短数秒内容创建出色的照片实感可视化成果
• 通过生成卓越的高分辨率图形、视频，设置是交互式的可导航动画三维，共享极具吸引力的项目演示成果

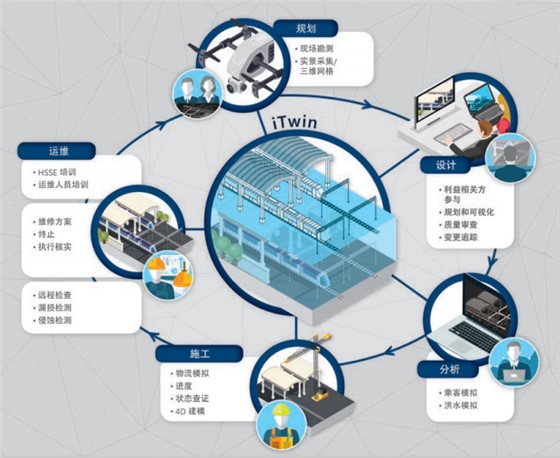

iTwin —— 基础设施数字孪生平台

数字孪生模型是物理资产、流程或系统的数字化表示，可帮助我们理解其性能并通过建模分析对其性能进行模拟预测。与静态三维模型不同的是，数字孪生模型实现了基于多数据源的持续更新。

如果数字孪生模型所需的数据使用多种互不兼容的格式，而且是来自多个供应商的不同数据源，那么问题就会非常棘手。创建、可视化和分析数字孪生模型应当是一件简单的事，iTwin 让一切变得简单。

流程：

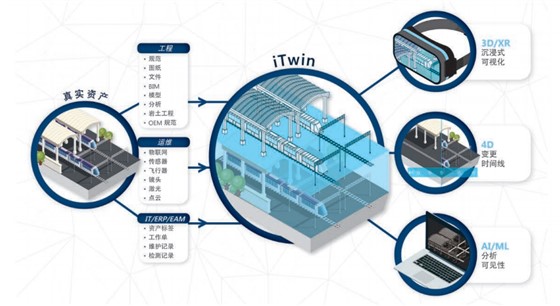

• 将工程数据、实景数据和物联网数据合并起来

• 营造三维/四维沉浸式体验

• 获得对基础设施资产更深层次的认知

释放数字化数据的价值，创造不同。提供推动业务成功的数字化功能。iTwin Services 有助于您：

• 快速交付实时数字孪生模型

• 使用混合现实实现数据可视化

• 利用人工智能和机器学习，让决策者对数据产生新的认识

6、客户案例

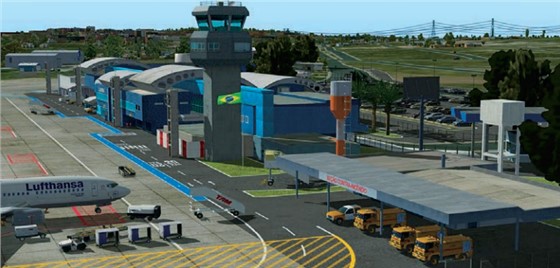

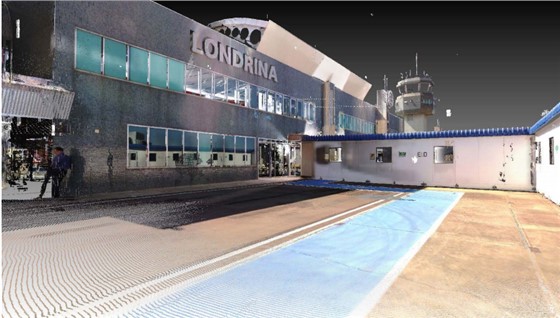

（1）隆德里纳数字机场（巴西，巴拉那州，隆德里纳）

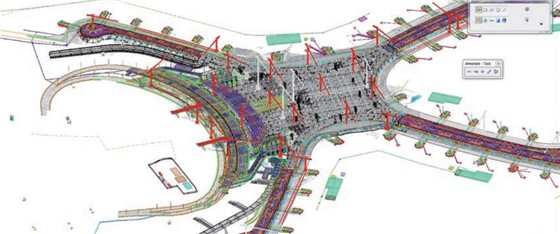

（2）中心航站楼 – 阿布扎比国际机场（阿拉伯联合酋长国阿布扎比）

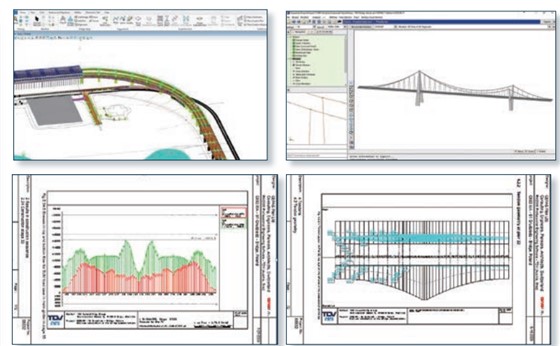

联合承包公司 (CCC) 隶属于由 TAV、CCC 和 Arabtec 三家公司组成的TCA 合资企业 (TCA-JV) 。该公司赢得阿布扎比国际机场中心航站楼项目合同，负责建造这个耗资 30 亿美元、占地面积 700 万平方英尺的项目。中标的同时，公司也必须满足客户的一个重要要求：利用完全由 BIM 驱动的方案，完成此设计/建造项目。客户要求在一个 BIM 平台上运行此等规模和复杂程度的项目，以使所有利益相关者均可共享信息、展开协作。为了满足这一要求，TCA-JV 选择Bentley 软件来实施 BIM 解决方案。

客户对新中心航站楼项目寄予厚望，其愿景令人振奋。项目囊括整个航站楼的设计与建造，包括客运设施、货运设施、免税店以及餐饮设施，年接纳客流量高达 4 千万人次。新颖的 X 形航站楼将位于两条跑道之间，这使得设计和建造尤为困难。

鉴于项目的复杂程度和规模，客户阿布扎比机场 (ADA) 要求承接合同的主承包商为所有专业(包括分包商和制造商)制定一个综合的BIM 解决方案，并对其进行沟通和共享。具体而言，总承包商必须支持：

• 工程与设计 - 包括碰撞缓解、设计协调、RFI 系统和施工图

• 项目控制和规划 - 包括挣值和 4D 研究

• 合约和工料测量 - 包括工程量统计和测量

• 制造 - 包括数字化制造

• 实际建造和移交 - 例如设施管理

• 其他领域 - 包括站点物流、临时安装、脚手架和模架

使用 BIM 驱动流程将有助于加速整个项目生命周期内项目的交付，最终将风险降至最低，确保项目成功完成。

借助 ProjectWise 进行高效协作

ProjectWise 通过支持并强制实施校审过程，使得利益相关者之间能够高效协作，该过程简化了转接并跟踪了所有校审、注释和更改的状态，从而将关键 RFI 的周期从 28 天缩短到两至七天。

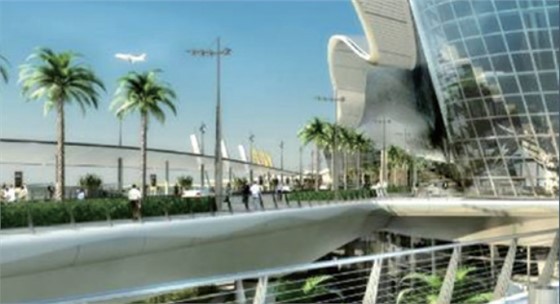

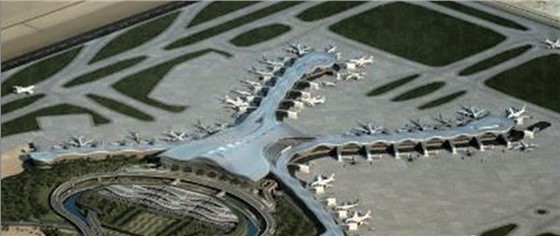

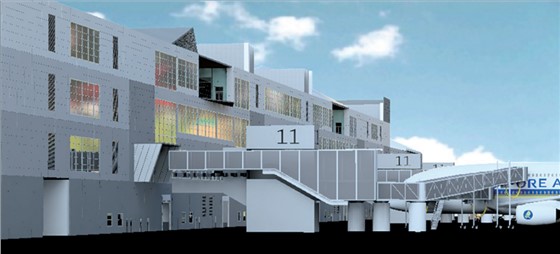

航站楼外景

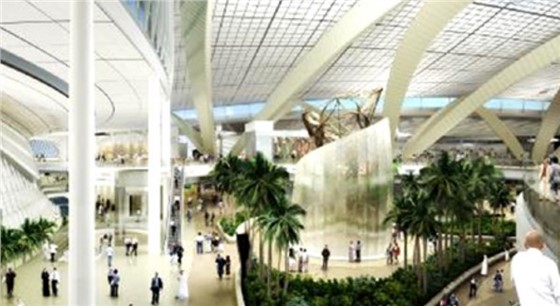

航站楼内部
