软件功能
砌体排砖软件基于Revit软件开发，具有参数设置、自动布置构造措施、自动布置洞口、自动排砖、生成报表、生成施工图、砌体状态以及墙体编码功能。
·参数设置
1.自动布置构造措施：构造柱、圈梁、过梁、窗台压顶、门窗洞口固定块。
2.自动布置洞口：门洞和窗洞尺寸及定位。
3.自动排砖：砌块种类、底部导墙、水平灰缝、垂直灰缝。
在进行砌体自动排砖前，先设置好构造措施、门洞及砌体相关参数设置，再通过相应的功能键实现自动排砖。

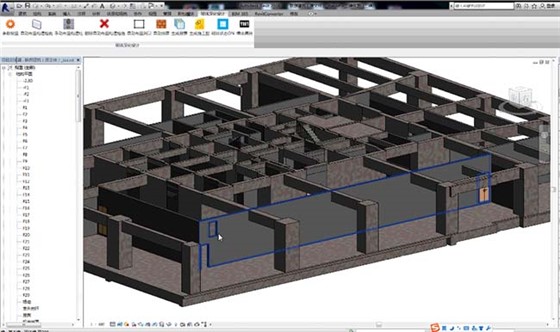

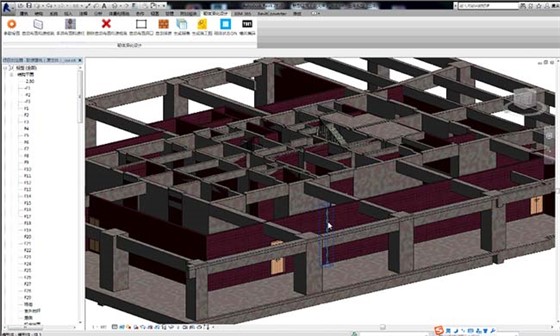

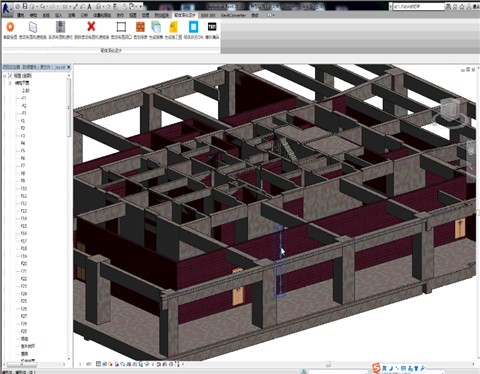

·自动布置构造措施
根据“参数设置”已设置好的构造措施参数，选择“自动布置构造措施”功能键后，点选需要布置构造措施的墙体，自动的根据编程算法，自动识别后，在相应砌体墙上自动布置造柱、圈梁、过梁窗台压顶、门窗洞口固定块等构造措施。

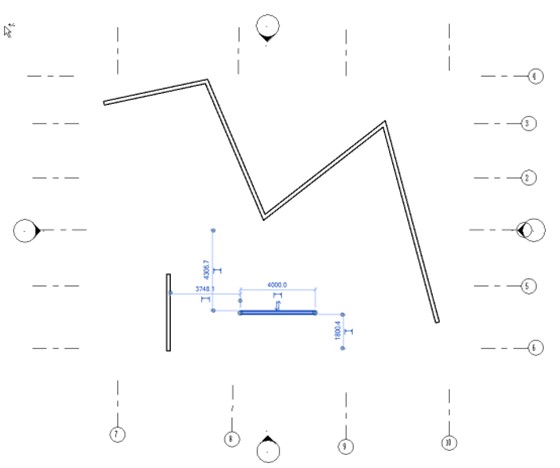

·自动布置洞口
根据“参数设置”已设置好的门窗洞口尺寸及位置，采用“自动布置洞口”，选择需要排布砌体的墙体，一键自动在模型中相应墙上按照预先设置好的门窗洞口参数自动生成洞口。

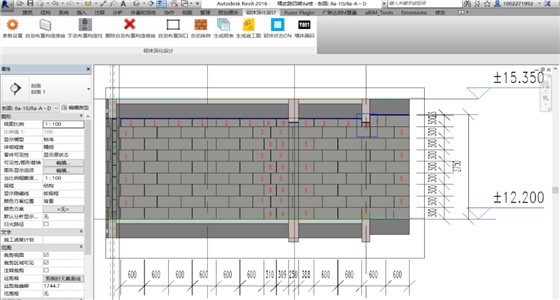

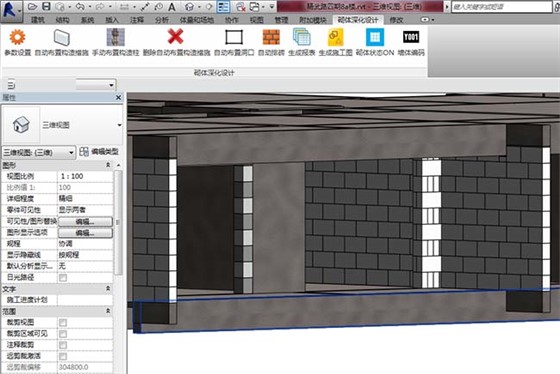

·自动排砖
根据“参数设置”已设置好的砌体材质、灰缝厚度等，利用甲方提供的相应算法，在模型中相应砌体上自动排砖。
·生成报表

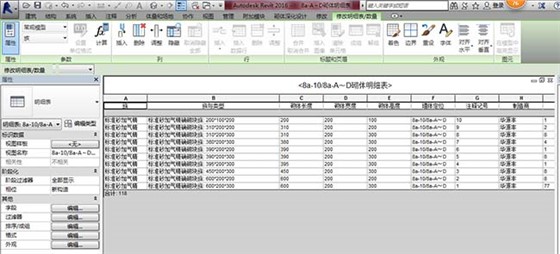

一键生成砌体墙工程量表、抹灰量表及基于位置的各构件明细表。报表中包含砌块类别、尺寸、定位及墙体编号、制造厂商和砌块数量。

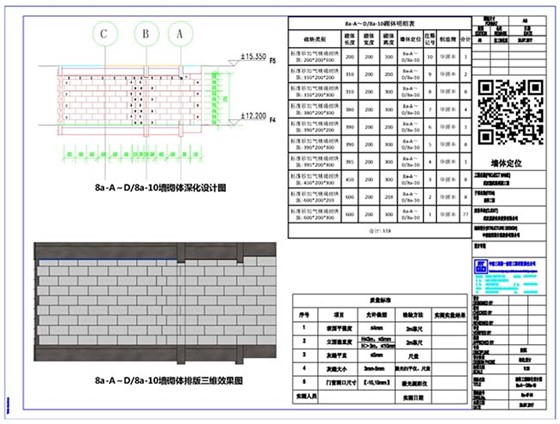

·生成施工图
利用“生成施工图”一键点选已完成砌体排版的墙，即可自动生成砌体墙的深化设计图纸，包括二维深化设计图、三维效果图、砌体明细表、质量验收标准、墙体定位信息等。

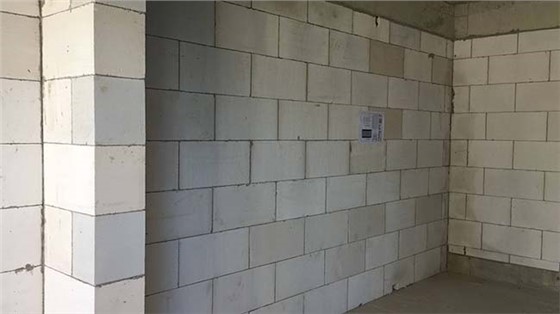

自动生成砌体墙的深化设计图纸可作为报审图纸，也可以直接用于现场施工交底。现场通过将深化图纸粘贴到待砌筑相应的砌体上，同时通过手机APP扫描二维码信息，可以查询砌体的二维深化设计图、三维效果图、砌体明细表、质量验收标准、墙体定位信息等。
·砌体状态
“砌体状态”是一个状态按钮，用来表示砌体的下列状态：深化设计（灰色）、生产（白色）、运输（绿色）、现场安装（蓝色）以及验收完成（橙色）。

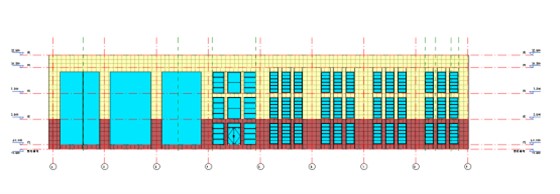

未显示砌体施工状态
点击后效果：

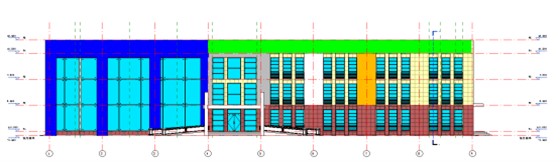

显示砌体施工状态

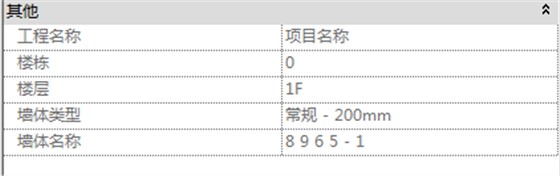

·墙体编码
点击此按钮后，会遍历当前视图中的所有墙体，并按照墙体与轴网的位置关系，为墙体进行编码，包括：
工程名称：为此项目的名称
楼栋：此墙体所属的楼栋的编号
楼层：此墙体所有的楼层
墙体类型：墙体的族类型
