软件研发背景

CNCCBIM OpenRoads 是Bentley软件中针对市政专业的道路工程BIM设计软件，但是，其地下公共设施模块中的特征定义库只包含非标准的部分节点井，缺乏国内本地化市政管道工程及附属设施的图集库。因此，在使用CNCCBIM OpenRoads解决地下公共设施问题时，用户需要手动创建相关的节点井，并将其导入库中进行使用，这给用户带来了较大的不便。为了解决这个问题，我们艾三维技术研发了艾三维PNL构件库管理软件。

PNL1

软件介绍

艾三维PNL构件库管理软件是一款基于CNCCBIM OpenRoads平台的地下公共设施模块开发的本土化地下管网设计工具。

该软件能够将国内本地化的市政管道工程及附属设施图集的节点直接导入到CNCCBIM OpenRoads软件的地下管网库中，使用户能够方便快捷地调用这些节点，从而极大地提高地下管网项目的工作效率。

软件优势

1.直接调用国内本地化的市政管道工程及附属设施图集的节点，提高设计效率；

2. 软件包含雨水、污水、给水、电力、通信等共计1100余种市政管道工程及附属设施图集的标准化节点，使用方便快捷；

3.CNCCBIM OpenRoads用户不需要重新培训，极大的节省企业对于BIM资源的投入，且软件支持CNCCBIM OpenRoads的各个版本。

PNL2

软件图集

构件库中的图集主要包含如下：

1.《通信管道人孔和手孔图集》YD 5178-2009

2. 05X101-2地下通信线缆敷设

3. 06MS201市政排水管道工程及附属设施（全图集包含1-9 9个图集）

4. 07MS101市政给水管道工程及附属设施（全图集包含1-5 5个图集）

5. 07SD101-8电力电缆井图集

6. 12D101-5 电缆敷设

7. GB_T19472.1-2004埋地用聚乙烯(PE)结构壁管道系统第一部分聚乙烯双壁波纹管管材

8.GBT 11836-2009 混凝土和钢筋混凝土排水管

其他图集在持续更新中……

PNL-图集

软件功能

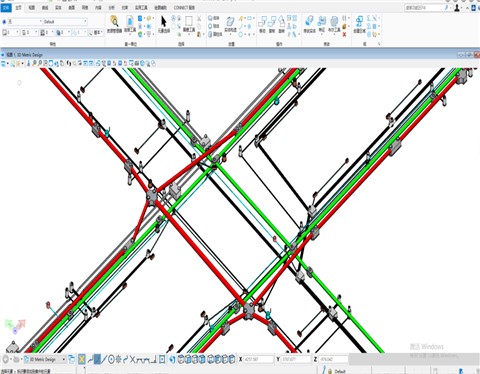

1. 通过鸿业软件导出的设计数据表，可以一键生成地下管网三维模型。

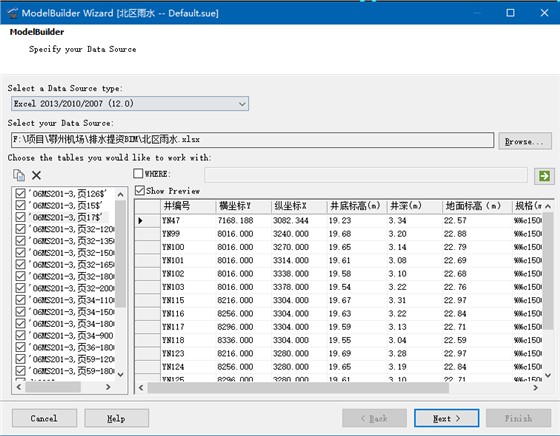

设计师使用鸿业等软件生成平面图后，导出管网井坐标、高程、井型号、管型号等数据。使用SUE软件，可以一键生成地下管网三维模型，直接调整井高程、型号、位置等数据，同时可以反向导出井坐标、高程、井型号、管型号、管长度等工程信息。

PNL-导出数据表
