砌体排砖

这面墙怎么对缝了？
转角处的砖要怎么切？
这一层楼要多少砖块？
……
砌体工程是传统施工领域中的关键环节，上述这些问题几乎出现在每一个工地中。如何改善砌体排砖的质量与效率，成为了砌筑工程的重点问题。
downloaded-image

行业困境催生技术革新

1.传统砌体工程的四大顽疾
砌体工程长期以来面临以下困境：
a.设计环节粗放：二维图纸难以预判空间冲突，窗洞过梁、管线预埋等细节全靠现场调整；

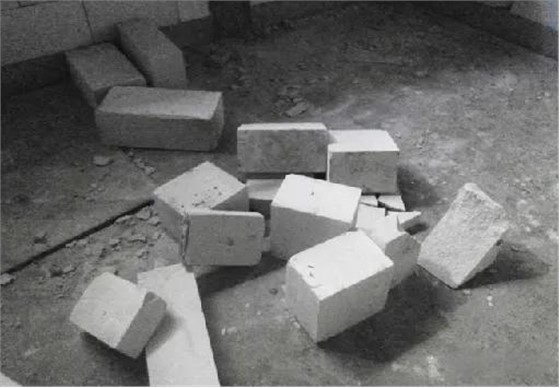

b.材料浪费惊人：砌块切割率普遍超过30%，特殊形状定制砌块成本高昂；
c.施工效率低下：二次搬运频繁，砌筑工人日均有效砌筑量不足2m³；
d.质量隐患突出：垂直度、平整度依赖肉眼判断，后期空鼓开裂现象屡禁不止。
某大型房企的专项审计数据显示，其年砌体工程直接经济损失超过2.8亿元，其中材料浪费占比42%，返工成本占比35%，工期延误罚款占比23%。
downloaded-image (1)

2.政策导向与技术演进
《十四五建筑业发展规划》明确提出："到2025年，BIM技术覆盖率需突破90%"。与此同时，BIM技术、云计算、参数化设计等前沿科技的成熟，为砌体工程数字化提供了技术土壤。
艾三维砌体排砖软件应运而生，它不仅是政策导向的产物，更是技术演进与行业需求的必然结晶。
它犹如一柄利刃，精准切入行业转型的深水区。它不仅

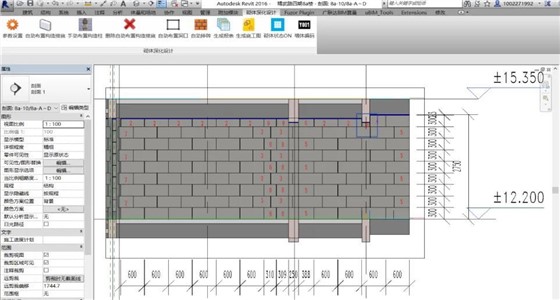

以BIM技术为基石，让"毫米级"精准排砖成为可能，还
重构了砌体工程的设计、施工与管理全流程。
downloaded-image (2)

它还有效的解决传统排砖的四大顽疾：
a.材料优化：通过算法模拟多种组合，材料利用率直接提升15%-25%
b.人工优化：自动生成施工顺序，减少二次搬运和返工
c.时间优化：排砖方案与进度计划联动，工期压缩空间提升30%
d.成本优化：自动统计砖块规格数量，采购成本精准控制
某房产公司表示：艾三维砌体排砖软件应用于其去年的5个项目中，导致材料采购数量比原计划减少10%，此外，工期缩减还使其直接降低上百万元的成本。
downloaded-image (3)

砌体深化其实很简单化

艾三维砌体排砖软件基于我司自主研发的软件著作《基于BIM的参数化排版设计施工管理系统V1.0》，是一款砌体深化设计软件。
downloaded-image (4)

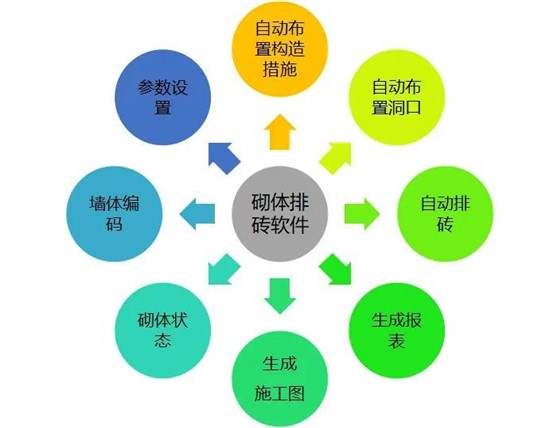

软件具有八大功能：参数设置、自动布置构造措施、自动布置洞口、自动排砖、生成报表、生成施工图等功能，能快速高效的生成砌体排砖方案。
downloaded-image (5)

在排版过程中，只需要设置以下参数，就能完成其他深化设计并导出施工图：
a.参数设置：在软件中设置砌体砖、塞缝砖、导墙砖的规格及排布方式；设置水平灰缝、竖向灰缝、距边灰缝等参数；设置构造措施和洞口参数，确保砌体的整体质量。

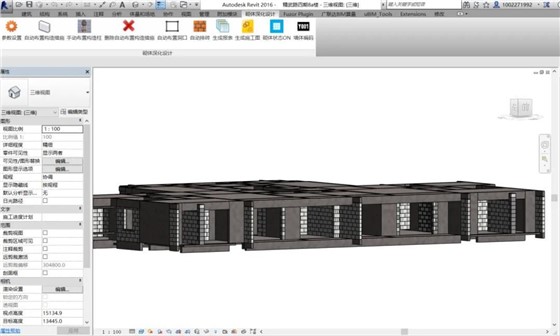

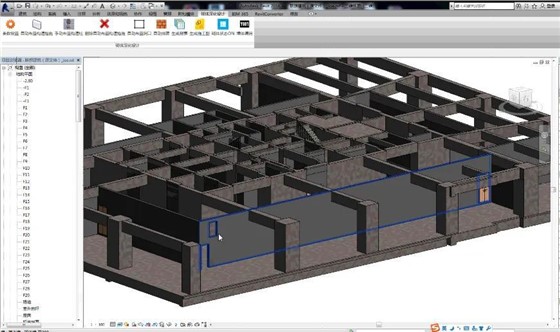

b.自动布置：根据已设置好的参数，通过软件自动布置构造措施（如构造柱、圈梁、过梁、窗台压顶、门窗洞口固定块等），自动布置门洞和窗洞尺寸及定位，实现自动排砖。

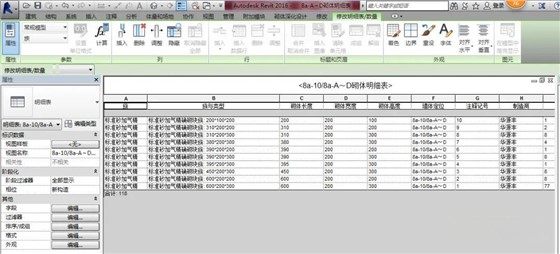

c.生成报表：使用软件一键生成砌体墙工程量表、抹灰量表及基于位置的各构件明细表。报表中包含砌块类别、尺寸、定位及墙体编号、制造厂商和砌块数量。

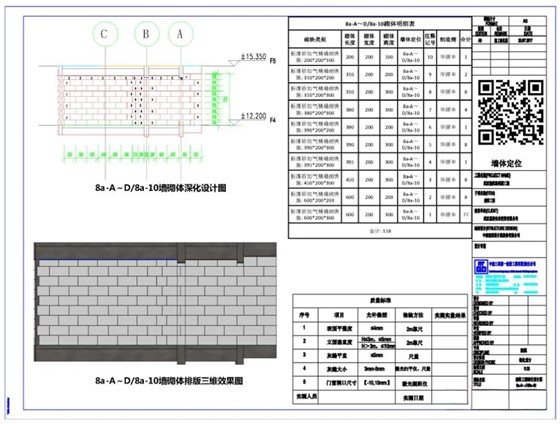

d.自动生成图纸：自动生成砌体墙的深化设计图纸，包括二维深化设计图、三维效果图、砌体明细表、质量验收标准、墙体定位信息等。
downloaded-image (6)

软件详情：砌体排砖软件 | 基于BIM的参数化自动排版设计技术

软件实际应用与效益

1.效率提升与成本优化
据中建三局项目反馈，采用艾三维砌体排砖软件后，排砖设计周期缩短60%，材料损耗率降至5%以下，施工效率提升40%。
downloaded-image (7)

2.质量保障与标准化落地
软件内置国家砌体规范标准，确保排砖方案符合《砌体结构设计规范》（GB 50003），并通过三维模型直观展示构造节点，减少施工误差。这有助于提高砌筑工程的质量和安全性。

3.绿色施工与环保效益
通过精准算量与自动优化，减少现场切割产生的粉尘污染，助力“双碳”目标实现。某生态园区项目统计显示，粉尘排放量降低70%，废砖回收利用率达90%。这体现了艾三维砌体排砖软件在环保方面的显著优势。
downloaded-image (8)

最后，排砖还要注意这些原则和细节

砌体排砖过程中需要注意的关键事项：
1.排砖原则
a.上下错缝：砖块排列应遵循上下错缝的原则，避免出现通缝，以增强墙体的整体性和稳定性。
b.内外搭砌：砖块应内外搭砌，确保灰缝均匀一致，提高墙体的美观性和耐久性。
c.减少非标砖：优先使用标准砖块，减少非标砖的使用。非标砖应集中使用在次要部位或墙角处，避免影响墙体的整体美观。
d.考虑门窗洞口：门窗洞口两侧应使用整砖砌筑，确保洞口尺寸准确、方正。对于宽度小于1米的窗间墙，应选用整砖砌筑，半砖和破损砖应分散使用在受力较小的部位。
downloaded-image (9)

2.排砖注意事项
a.砂浆配比：根据设计要求
，严格控制砂浆的配比，确保砂浆的和易性和强度满足施工需求。
b.灰缝控制：灰缝应横平竖直，厚度均匀，一般控制在8-12mm之间。水平灰缝的砂浆饱满度不得低于80%，竖向灰缝不得出现透明缝、瞎缝和假缝。
c.砖块湿润：砌筑前应对砖块进行湿润处理，避免砖块吸收砂浆中的水分，影响砂浆的强度和粘结力。但砖块不应过湿，以免砌筑时产生滑动。
d.砌筑方法：采用“三一”砌筑法（即一铲灰、一块砖、一挤揉）进行砌筑，确保砖块与砂浆的粘结牢固。砌筑时应双面挂线，确保墙体垂直度和平整度满足要求。
e.构造措施：按设计要求设置构造柱、圈梁等构造措施，增强墙体的抗震性能和整体稳定性。构造柱与墙体的连接应牢固可靠，马牙槎应先退后进，对称砌筑。
